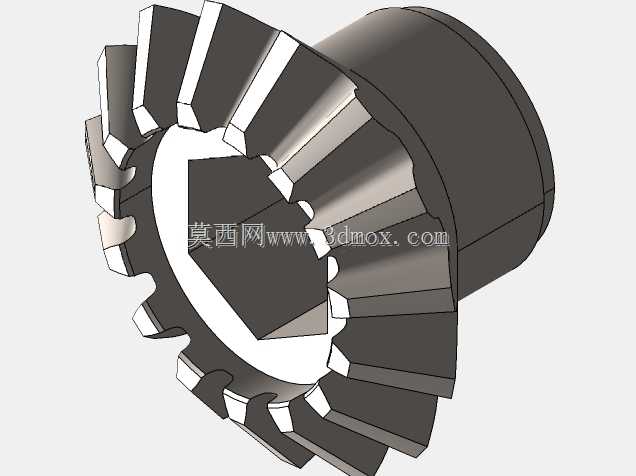

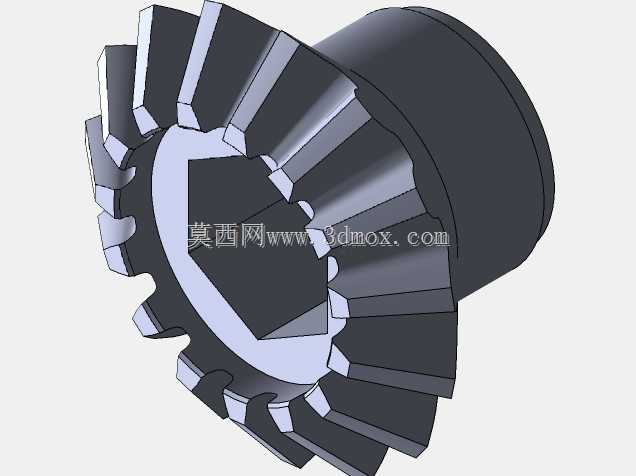

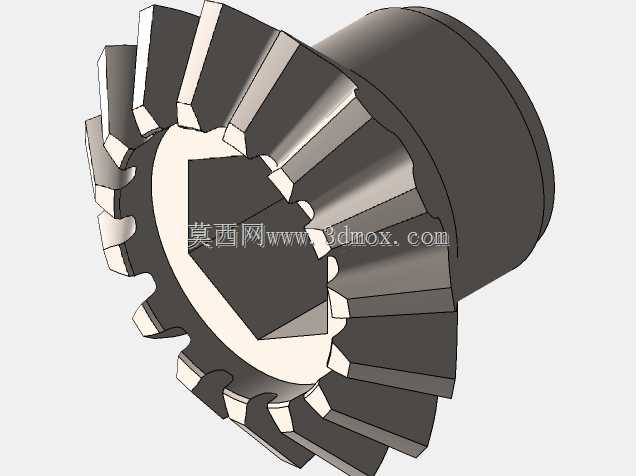

变速箱用15齿伞形传动锥齿轮结构

这款锥齿轮主要应用于变速箱内部的动力转向传输场景，在动力传递路径需要改变轴向方向的工况下承担核心传动作用，能够将输入轴的旋转动力以固定角度传递至输出轴，适配变速箱内部紧凑空间下的动力换向需求，常见于小型变速机构、机器人传动模组等需要变向传递扭矩的设备中。从结构设计来看，该锥齿轮采用直齿锥齿形设计，齿部沿节锥面均匀分布，共设置15个传动轮齿，齿形参数经过匹配校验，啮合过程中齿面接触均匀，能够保证传动过程的平稳性，减少变向传动时的动力损耗与啮合冲击。齿轮主体采用一体化结构设计，轮毂部位设置有适配安装的内孔结构，可直接与对应直径的传动轴配合装配，安装时通过轴孔配合实现周向定位，配合端面的限位结构即可完成轴向固定，无需额外设计复杂的安装转接件，能够有效压缩传动组件的整体占用空间。在设计思路上，该锥齿轮优先考虑了变速箱内部的安装边界限制，整体轮体的锥角参数匹配变速箱内部两传动轴的相交角度，确保装配后轮齿能够实现全齿宽啮合，避免出现局部齿面受力过大导致的齿面磨损加剧问题。齿部的齿厚、齿高参数经过扭矩承载校核，能够适配对应功率区间的动力传输需求，在额定负载下轮齿的弯曲强度、接触强度均满足长期运行要求，可承受传动过程中的交变载荷冲击。轮毂部分的外径、轴向长度均适配变速箱内部的安装空间，装配后不会与周边的箱体壁、其他传动零件发生运动干涉，轮体背面的结构做了轻量化处理，在保证整体结构强度的前提下减少不必要的材料冗余，降低齿轮自身的转动惯量，提升变速箱变速响应的灵敏度。实际应用中，该锥齿轮通常与配对的锥齿轮组合使用，两轴呈相交布置，传动比稳定，能够在高速运转工况下保持较低的传动噪音，适合对传动平稳性有一定要求的小型变速机构使用，安装时需保证两齿轮的节锥顶点重合，才能实现最佳的啮合状态，避免出现偏载、卡滞等运行问题。
