巴克斯特机器人适配壁虎夹持末端装置

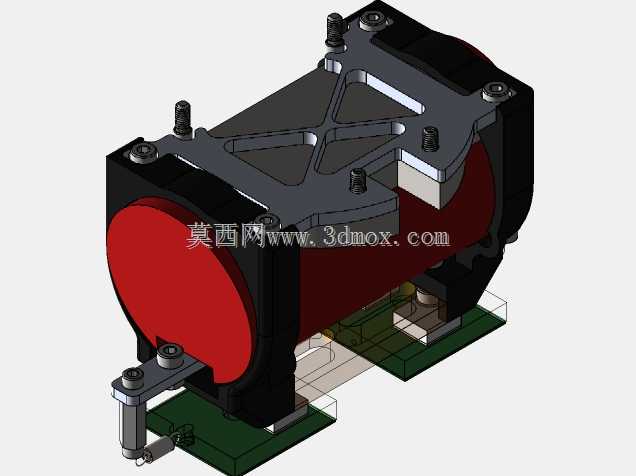

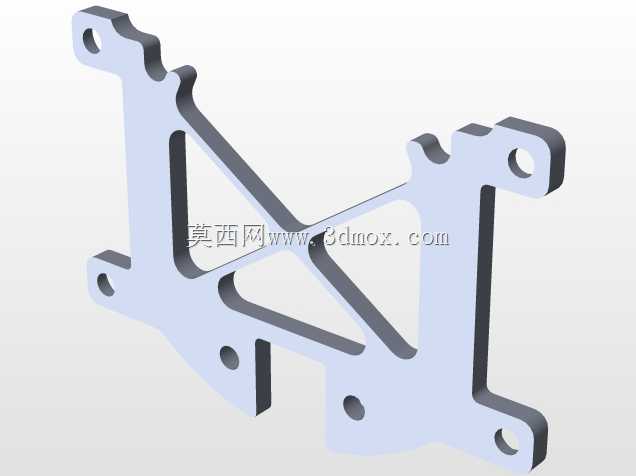

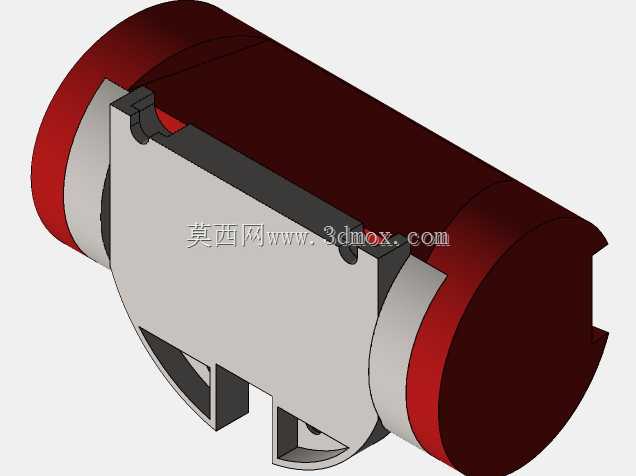

这款末端夹持装置专为巴克斯特协作机器人设计，核心是实现仿生干粘附抓取作业，适配实验室环境下的轻薄、易损工件拾取需求，比如硅片、柔性薄膜、复合材料薄片这类无法用真空吸盘、气动夹爪稳定抓取的物件，避免传统夹持方式对工件表面造成压痕、刮损，也能解决真空吸附在多孔、粗糙表面失效的问题。从结构设计来看，装置整体采用分层布局，上层是与机器人法兰端对接的安装框架，框架做了X型镂空减重设计，在保证安装刚性的前提下尽可能降低末端负载重量，避免超出巴克斯特机器人的单臂负载阈值，框架上预留的螺栓孔位完全匹配巴克斯特末端法兰的安装孔距，不需要额外加工转接板就能直接完成装配，安装时的对位基准设在框架中心的定位凸台，能快速保证夹持装置与机器人腕部的同轴度，减少后续手眼标定的误差。中层是粘附模块的承载主体，红色的粘附垫安装座做了浮动设计，通过微型直线导轨与上层框架连接，下压接触工件时能自适应微小的角度偏差，保证粘附垫整个平面与工件表面完全贴合，不会出现局部接触导致粘附力不足的情况，浮动行程控制在3毫米以内，避免过量位移影响定位精度。下层是预压与脱附控制的结构组件，配合电路板完成粘附力的加载与卸载，抓取时装置下压到设定预压力，粘附垫与工件表面充分接触产生范德华力实现抓取，释放时通过侧边的拨杆机构带动粘附垫产生微小角度的剥离，从边缘开始逐步消除粘附力，避免工件释放时出现弹跳、移位的问题。安装边界方面，装置整体外轮廓控制在巴克斯特腕部的安全回转半径内，运动过程中不会与机器人本体、周边工装发生干涉，所有走线都从框架侧边的走线槽排布，不会在机器人运动过程中出现线缆缠绕的问题。这类仿生粘附夹持装置目前主要应用在精密装配、实验室样本搬运、柔性电子元器件拾取等场景，不需要额外的气源、电源驱动粘附动作，仅靠机械结构就能完成粘附与脱附的切换，相比传统夹持方案结构更简洁，维护成本更低，对洁净作业环境的适配性也更好，不会产生气动噪音、粉尘污染等问题。
