六轮坦克驱动加农炮机器人传动底盘

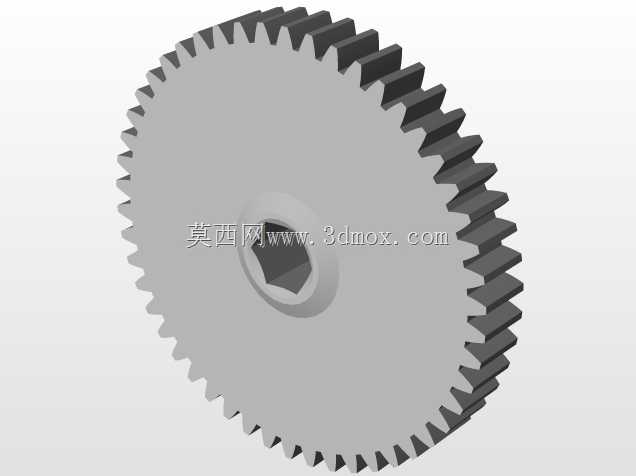

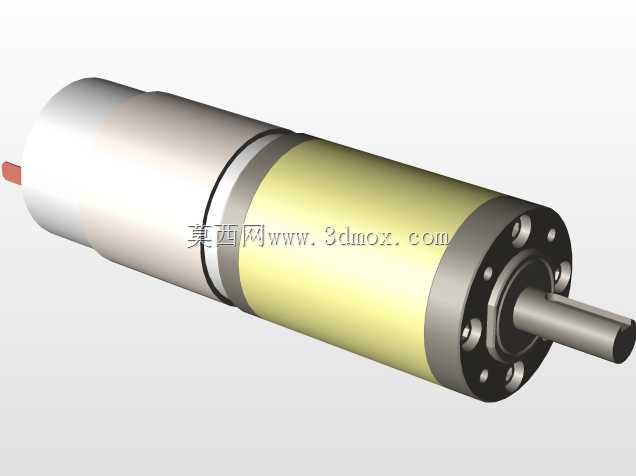

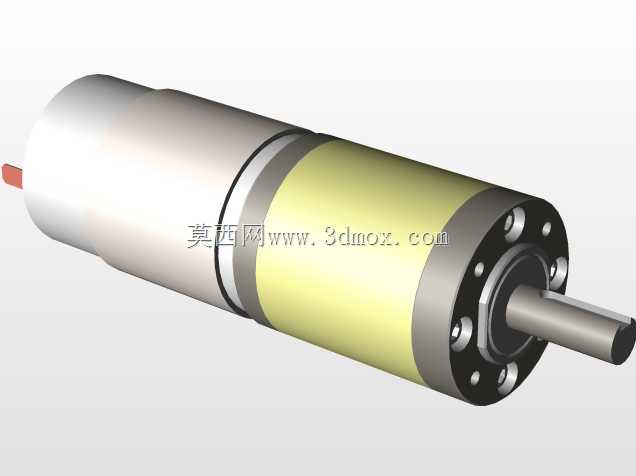

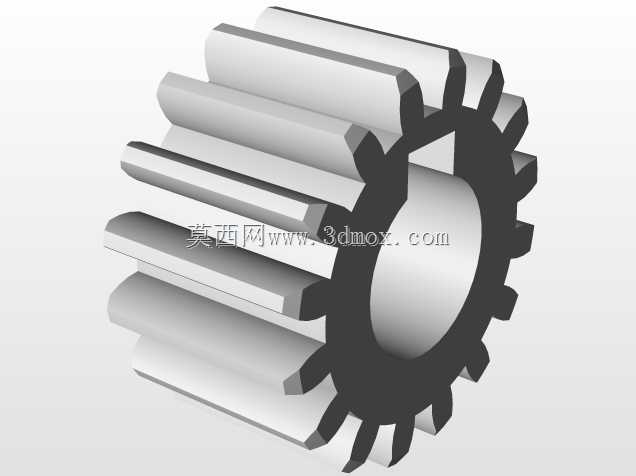

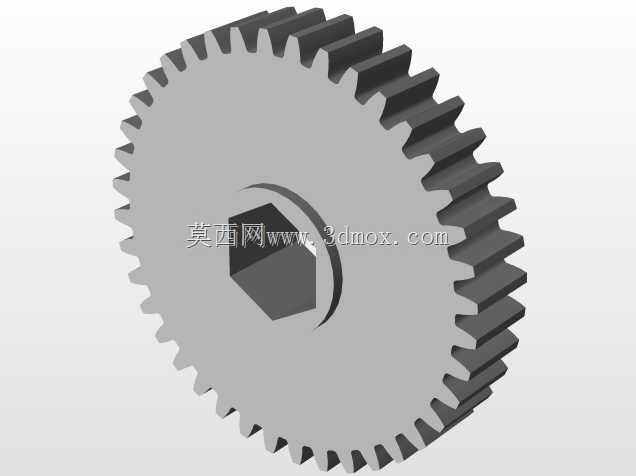

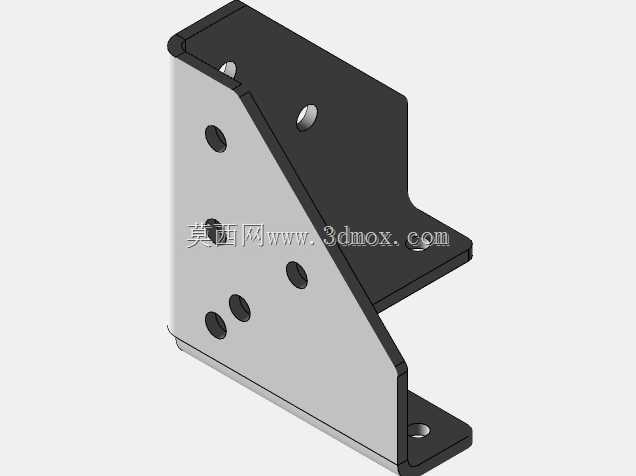

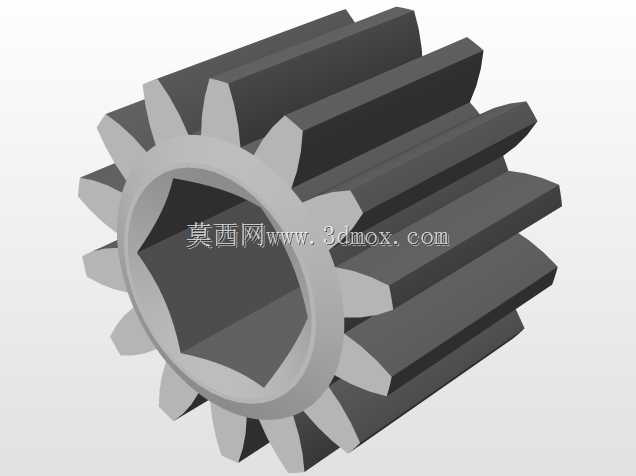

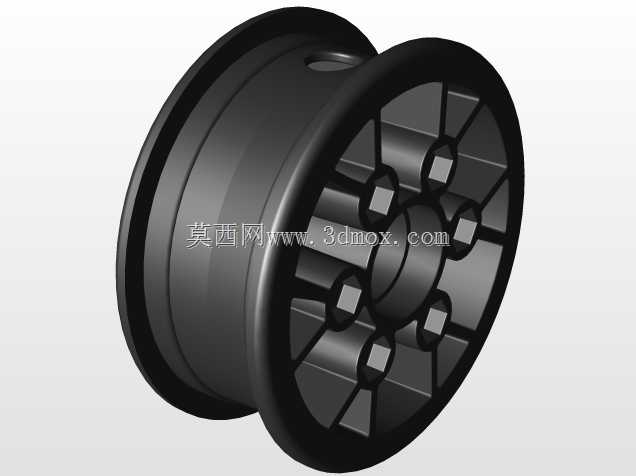

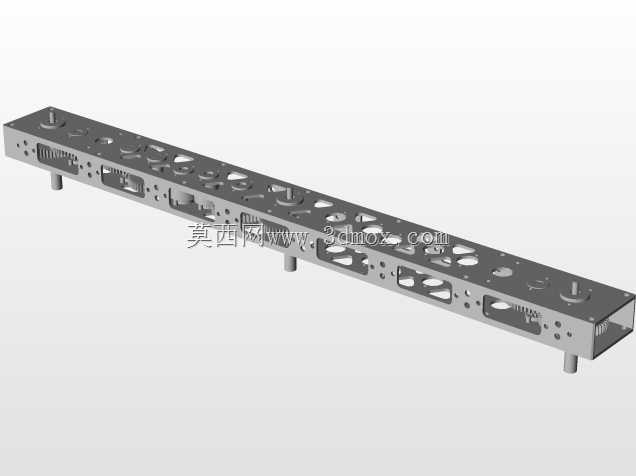

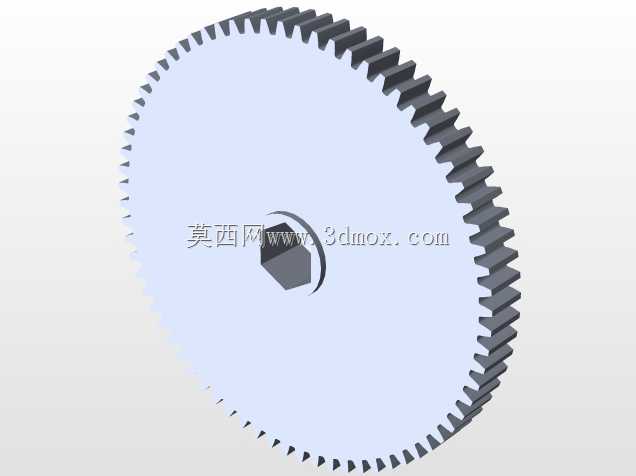

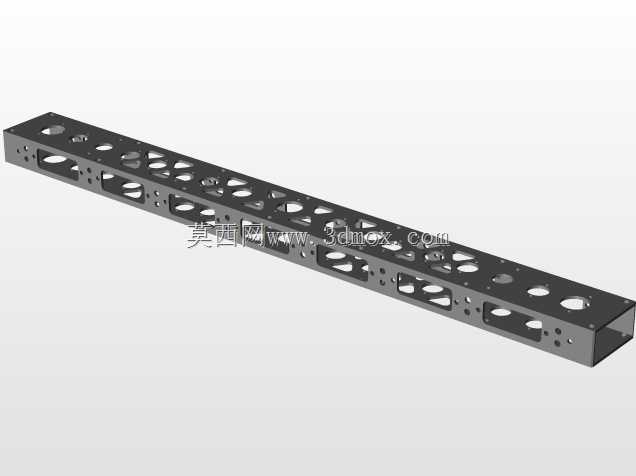

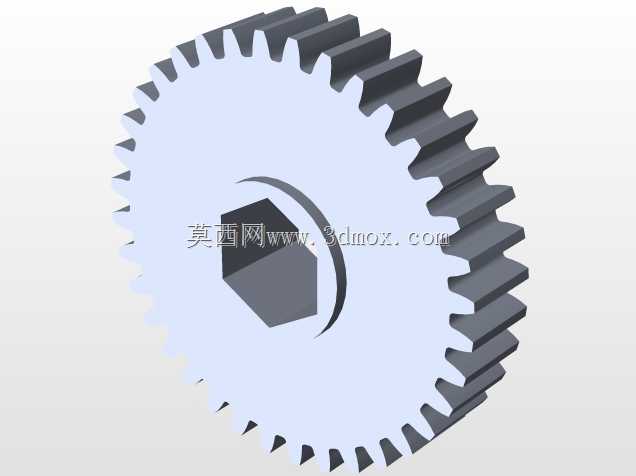

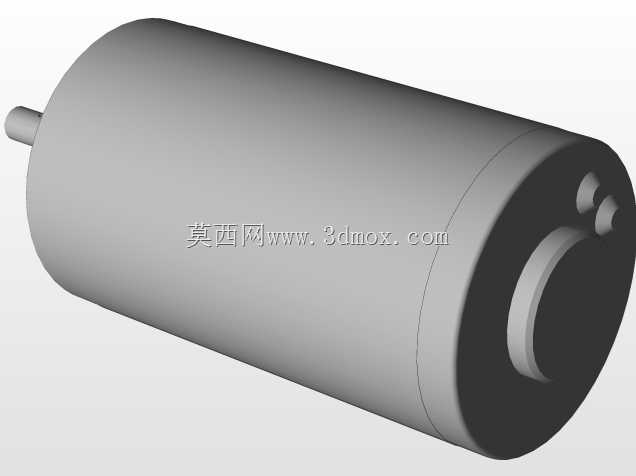

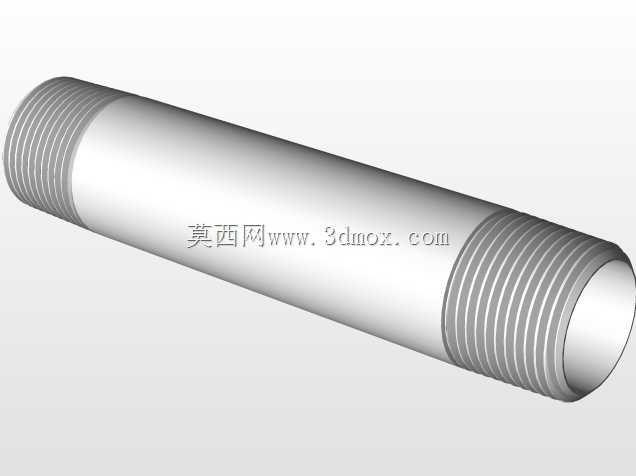

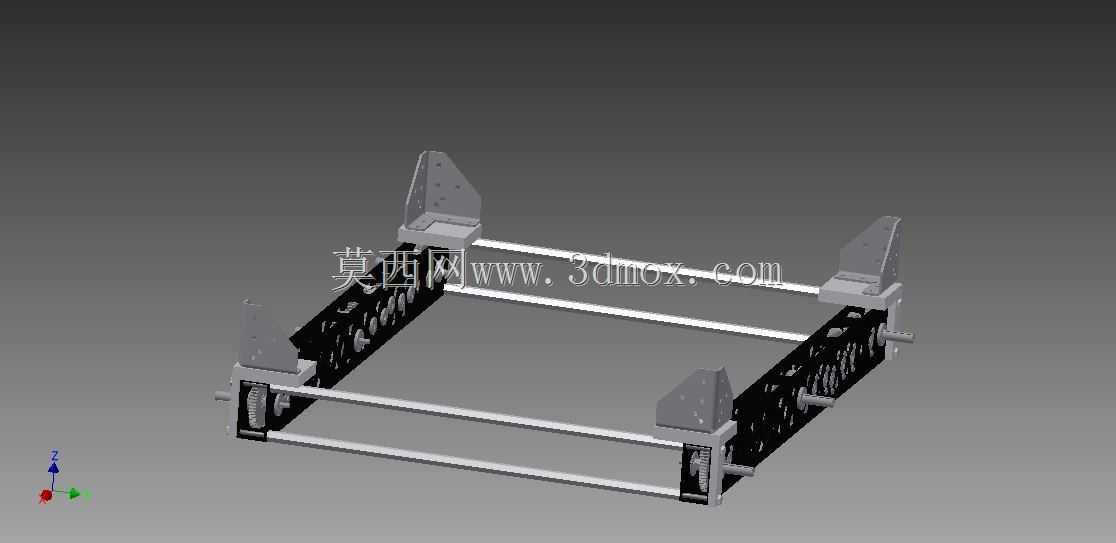

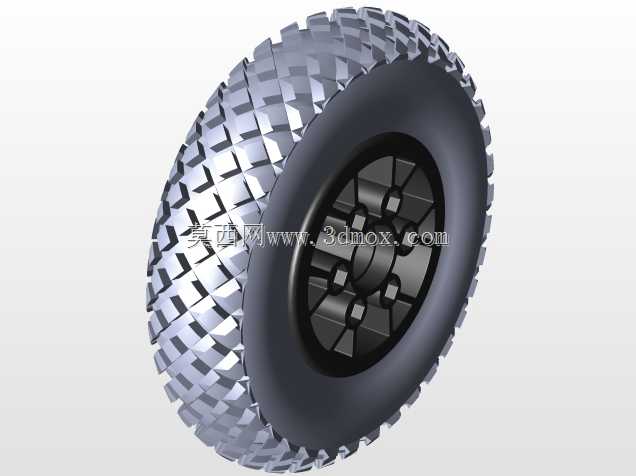

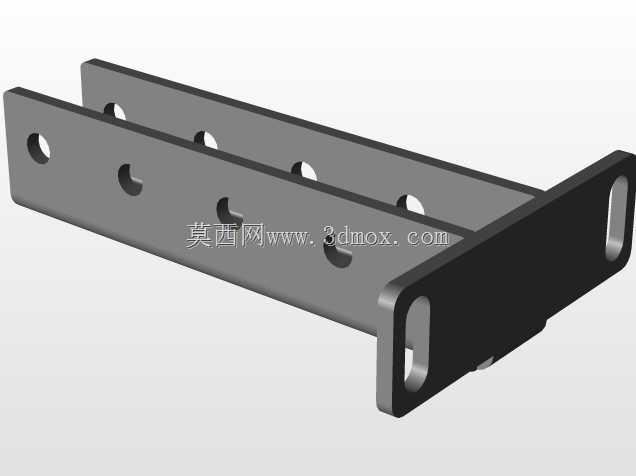

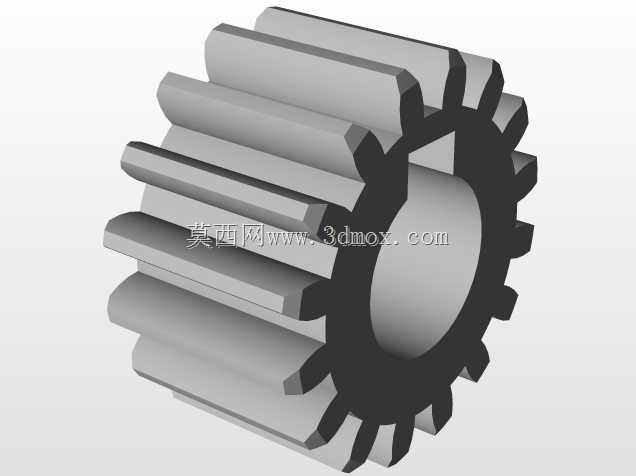

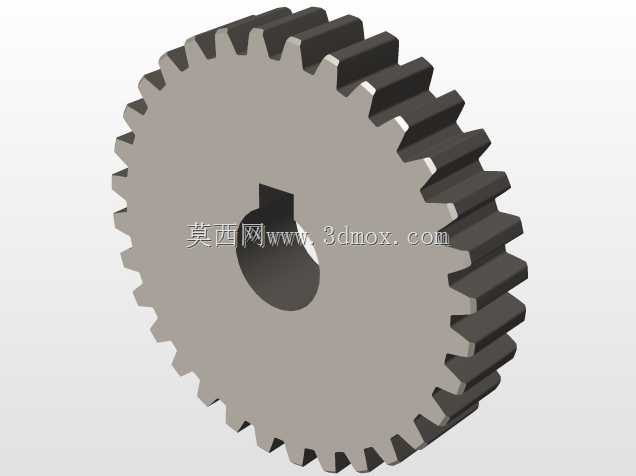

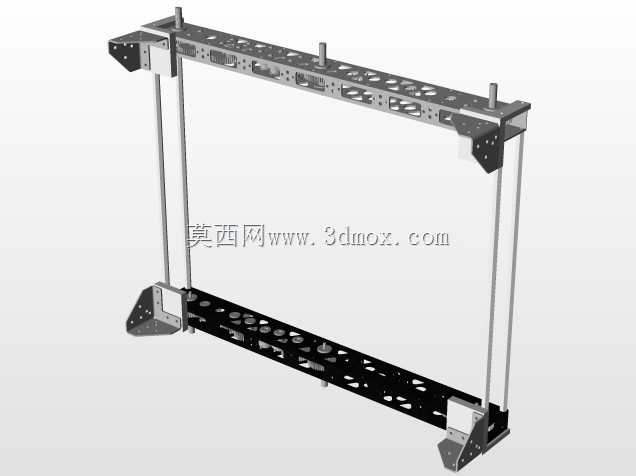

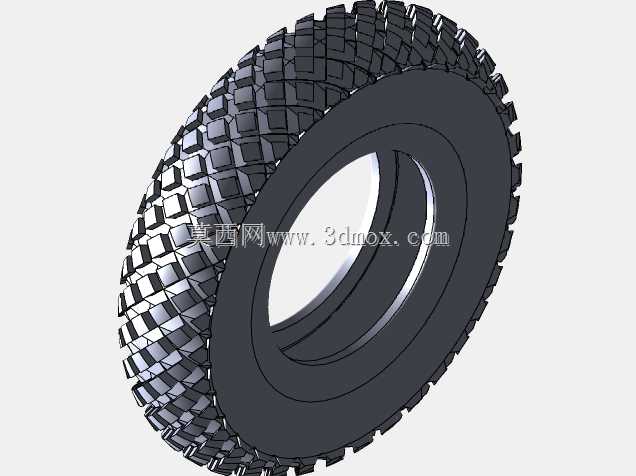

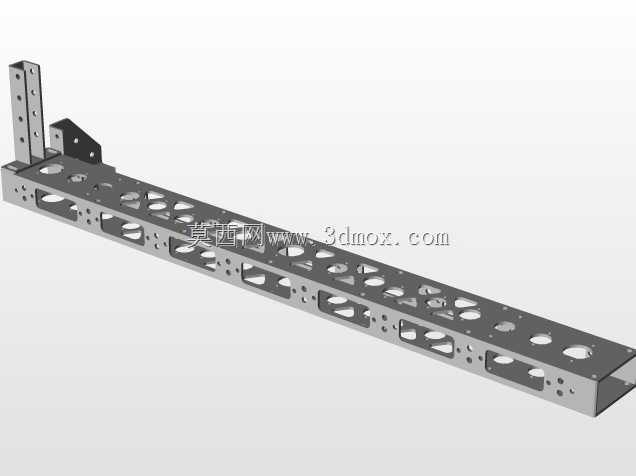

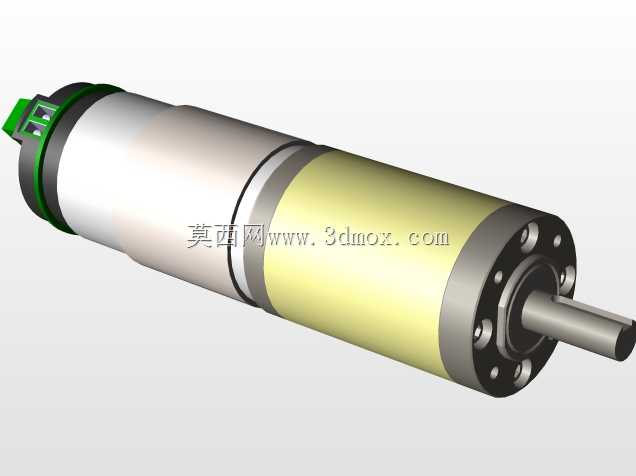

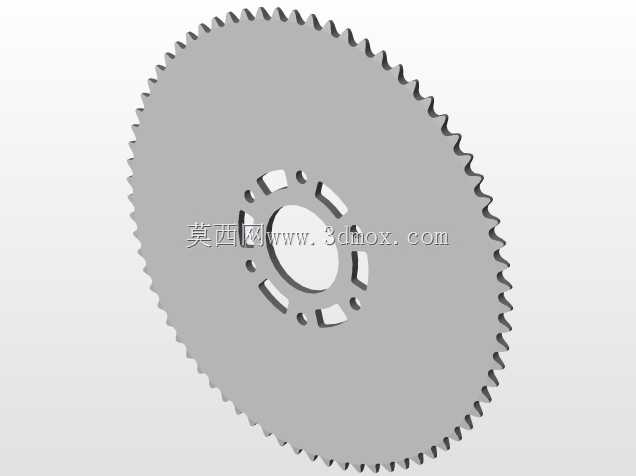

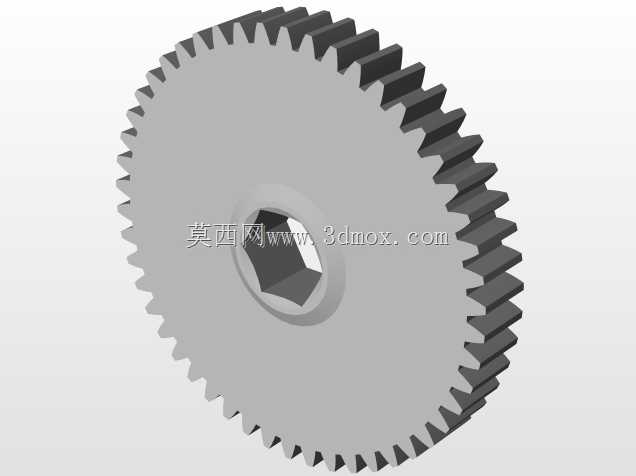

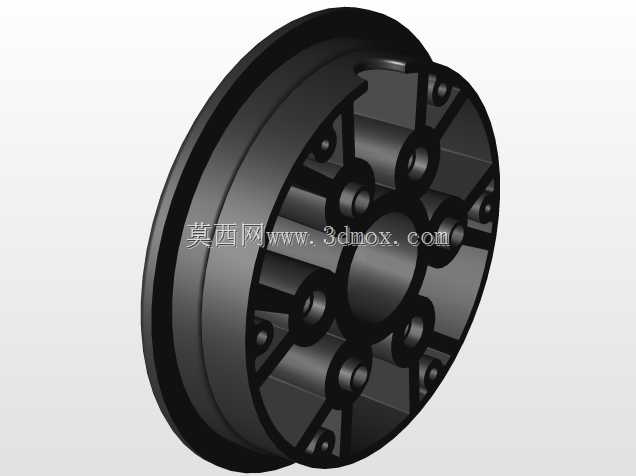

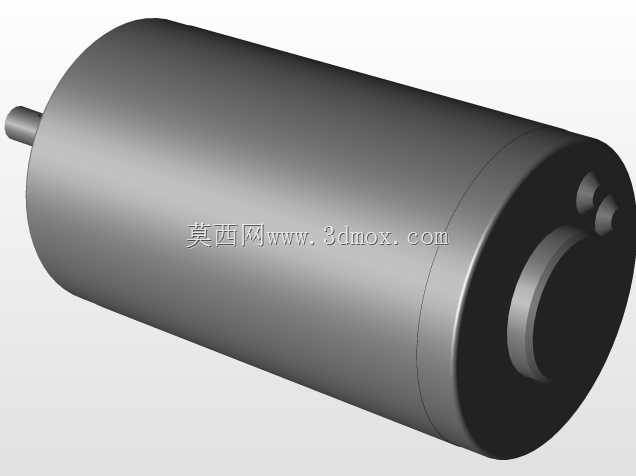

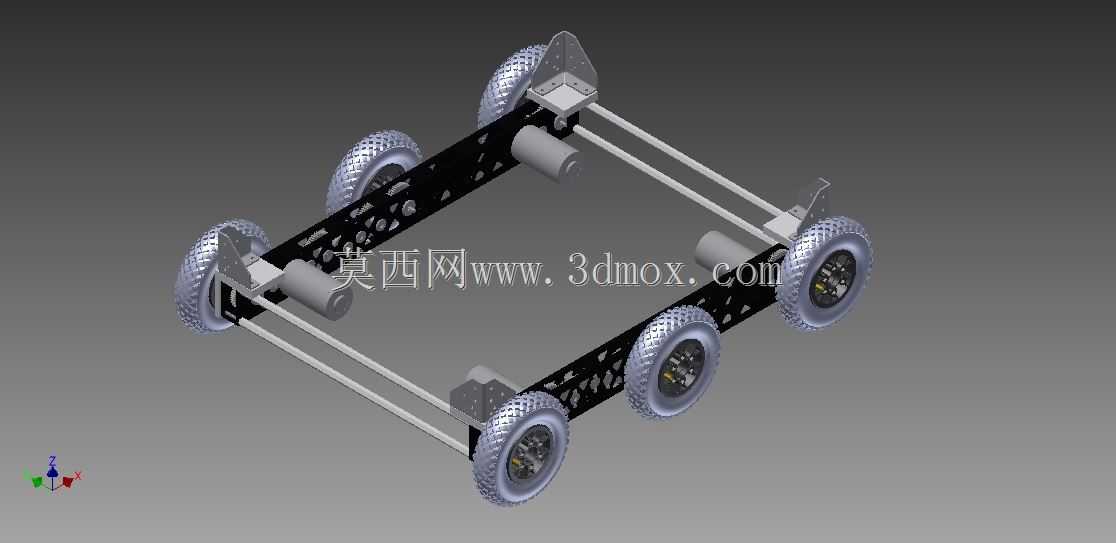

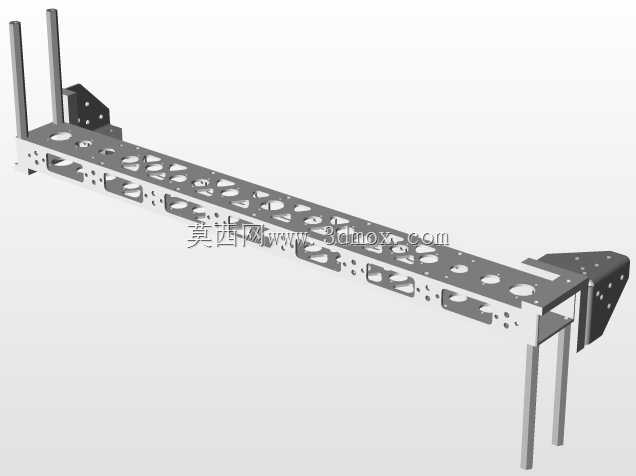

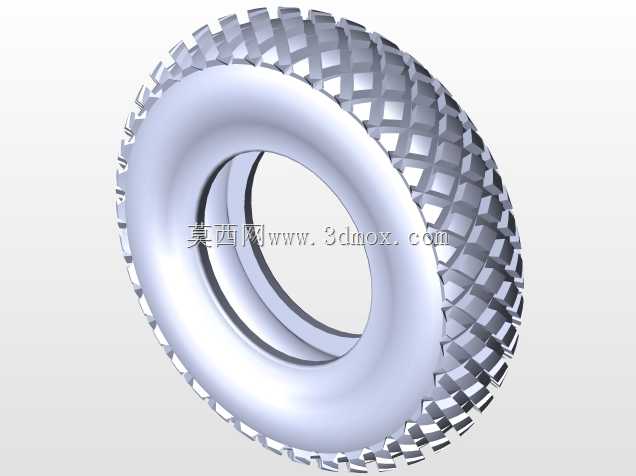

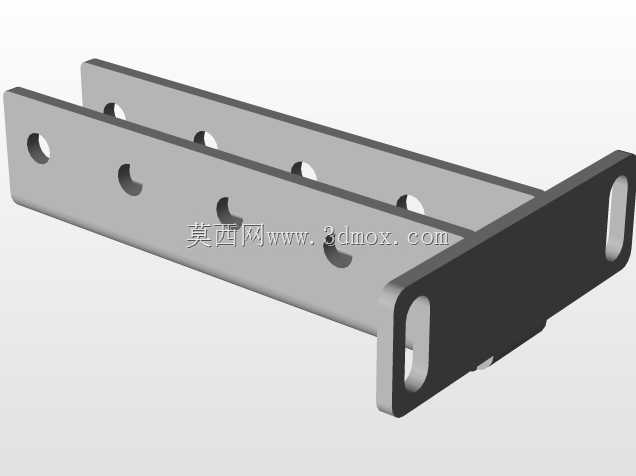

这套六轮坦克式传动底盘，最初是为赛场互动类T恤发射作业场景开发的移动承载平台，核心解决大场地内灵活移动、稳定承载发射机构的实际需求，适配体育场馆中场互动、户外展会巡游、校园科技展演这类需要在平整硬质地面快速转场、短距启停的作业场景。整套传动结构采用双侧对称布局，左右两侧各配置三个8英寸气动轮，轮组通过带齿轮的纳米管传动轴实现联动，单侧动力输出可覆盖整侧三个轮组的扭矩传递，避免了多轮独立驱动带来的控制逻辑复杂、同步精度难把控的问题，实际作业中转向采用差速控制逻辑，可实现原地零半径转向，在狭窄的场馆通道、展位间隙也能完成调头、横移调整，不需要预留过大的转向空间。设计阶段优先考虑了承载边界，底盘主体采用镂空板式框架结构，两根平行的横向连接梁既承担整车载荷的传递，也作为上层发射机构、电池模块、控制元件的安装基准，安装孔位沿梁体等距排布，可根据不同搭载设备的尺寸调整固定位置，上层有效安装平面的预留空间可容纳常规T恤发射炮管、储料舱及配套气动元件，不会出现轮组与上层机构运动干涉的问题。轮组的悬挂连接采用独立摆臂结构，每个气动轮都通过单独的连接座固定在底盘侧板上，可抵消地面微小起伏带来的颠簸，保证发射作业时的平台稳定性，避免行进间发射出现落点偏移过大的情况。传动齿轮组全部内置在轮组连接座内部，外侧做了封闭防护，可阻挡场地内的灰尘、细碎杂物进入啮合区域，减少日常维护的频次。动力单元采用侧置安装方式，固定在底盘侧板的预留安装位上，输出轴直接与侧部传动纳米管连接，省去了额外的传动转接部件，既压缩了整体结构的占用空间，也减少了动力传递过程中的损耗。整套结构的安装边界经过反复校核，轮组外侧突出量、底盘离地间隙都做了针对性优化，既保证通过性，也避免整体宽度过大影响通行能力，实际测试中可顺利通过常规宽度的人行通道、场馆入口，适配绝大多数室内外活动场地的通行要求。
