船型翘板式ONOFF电源开关三维结构设计

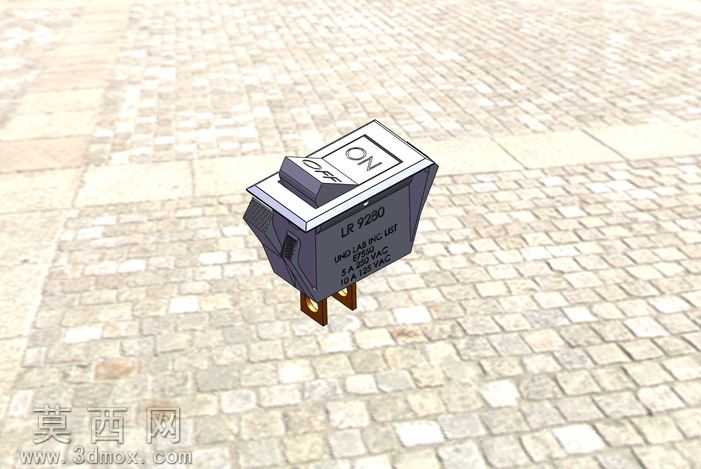

本作品为翘板式船型电源开关的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该类开关的全部结构细节。建模阶段首先以开关的安装基座为基准，绘制主体外壳的轮廓草图，通过拉伸、拔模、倒角等基础特征构建出阻燃材质的外壳基体，外壳表面的型号标识、电气参数铭文采用包覆特征实现，精准还原实物表面的印刷细节，保证标识的位置、字号比例与实物完全一致。翘板按键部分单独构建子装配体，按键表面的ON/OFF标识做凹陷纹理处理，按键与外壳的配合位置预留合理的转动间隙，还原按键按压时的翘动行程空间，同时在按键下方构建出与内部触点组件联动的驱动凸台结构，保证按键动作与内部通断结构的逻辑匹配。开关底部的两个插接触点引脚采用铜质材质参数设置，建模时还原引脚的定位卡槽结构，引脚与外壳的嵌合位置做干涉检查，确保装配关系符合实际生产的注塑嵌装工艺。内部的触点、弹簧等细小零件均按照实际开关的结构比例完成建模，各活动零件之间预留符合机械设计规范的配合公差，可直接用于装配干涉验证与动作模拟。材质渲染阶段，外壳部分设置为深灰色阻燃ABS塑料材质，调整材质的粗糙度参数模拟哑光磨砂的塑料表面质感，避免过度反光造成的失真；按键部分采用与外壳一致的塑料基底，表面标识部分做轻微的色差处理，提升标识的辨识度；底部引脚设置为抛光铜合金材质，调整金属反射参数还原铜质引脚的金属光泽，同时在引脚与外壳衔接的位置做轻微的材质过渡，模拟嵌装工艺的结合效果。场景渲染采用户外砖石地面作为展示背景，调整环境光的入射角度，让开关的轮廓阴影自然投射在背景上，突出开关的立体形态，同时开启环境闭塞效果，让按键缝隙、零件衔接位置的阴影更具层次感，提升整体渲染的真实感。设计过程中充分考虑该类开关的实际应用场景，所有结构尺寸均符合小电流电器开关的通用安装规范，模型可直接用于家用电器的装配配套设计、开关结构教学演示、产品宣传效果图制作等场景，各特征均保留完整建模参数，可根据实际使用需求调整安装尺寸、按键配色、引脚规格等参数，具备较高的二次修改适配性。
