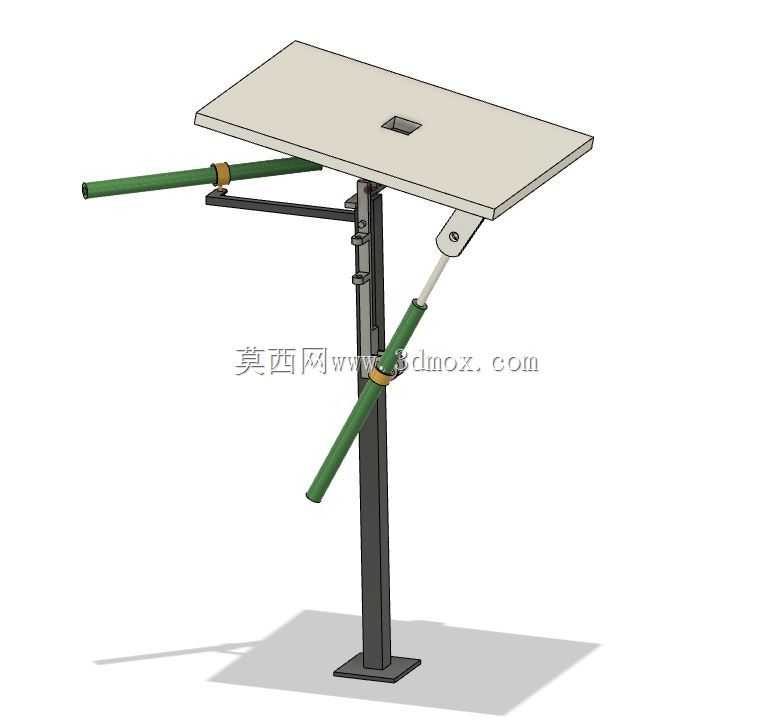

单立柱式太阳能电池板太阳跟踪支撑装置

该装置主要应用于分布式光伏电站、离网型户用光伏供电系统、野外监测设备光伏供电单元等场景，核心作用是搭载太阳能电池板，实时跟随太阳方位与高度角调整板面角度，最大化提升电池板的太阳辐射接收效率，相比固定倾角支架可显著提升光伏发电量。整套机构采用单立柱落地安装形式，底部为方形法兰安装底座，可通过膨胀螺栓固定于混凝土基础或硬质平整地面，立柱主体采用方形截面型材加工，具备足够的抗风载与抗倾覆能力，适配常规尺寸的单块晶硅太阳能电池板安装，安装边界需预留水平方向旋转、俯仰角度调节的活动空间，避免周边遮挡物干涉调节动作。功能层面，机构同时具备方位角与高度角双维度调节能力，水平方向的横置推杆组件负责方位角度调整，斜置的线性驱动部件负责俯仰角度调整，电池板安装台面预留标准安装孔位，可直接适配常规光伏组件的安装孔距，无需额外加工转接件。设计过程中优先考虑户外长期运行的可靠性，转动铰接点均采用耐磨轴套配合销轴连接，降低户外风沙环境下的磨损速率，驱动部件的安装位置避开了电池板投影遮挡区域，不会对电池板受光造成额外影响。结构受力设计上，将主要承重集中于中心立柱，调节杆件仅承受角度调整的推拉力，大幅降低驱动部件的负载要求，同时整体结构重心沿立柱中心轴线分布，降低风载作用下的倾覆力矩。整套机构的运动行程经过匹配计算，可覆盖大部分地区全年太阳运行轨迹的角度范围，无需额外增设调整结构即可满足不同纬度地区的使用需求，安装时仅需根据当地纬度调整初始安装基准角度，后续可配合光敏传感器或定时控制模块实现自动追日动作，也可根据使用需求切换为手动调节模式，适配无供电条件的野外使用场景。
