自行车杠杆式脚踏传动创新结构

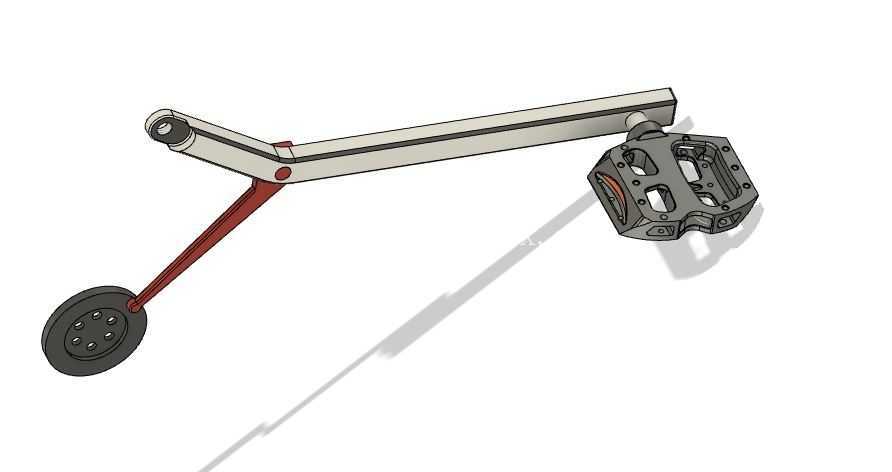

　　这套结构围绕自行车人力驱动环节展开，把传统圆周曲柄的连续回转思路改造成杠杆摆转与踏板承载结合的形式，适用于短途代步车、特殊姿态骑行装置、实验型人力车辆以及非标准自行车改装方案的结构验证。模型中可以看到长条形主受力臂、红色摆杆、踏板组件和下端小轮相关连接关系，各部件之间通过销轴形成明确转动副，运动传递路径清晰，适合在方案评审、运动干涉检查和教学演示中使用。

　　从实际用途看，该机构重点解决脚踏输入力如何通过杠杆路径传递到后续驱动系统的问题。踏板区域采用镂空块状外形，表面预留多个安装孔和防滑边界，骑行时脚掌放置位置较宽，侧向约束比单片式脚踏更充分。踏板与主臂端部通过回转节点连接，能够随踩踏角度变化产生自适应姿态，减少踝关节在往复运动中的强制扭转。红色杆件承担中段传力任务，其两端铰接位置决定了力臂变化规律，也直接影响踩踏行程与输出力矩之间的关系。

　　设计思路上，结构没有照搬标准自行车链轮曲柄的对称布局，而是将输入、支撑和传力构件拆分成若干可独立表达的连杆。主臂截面呈细长矩形，沿长度方向布置加强边界，在保证抗弯刚度的同时控制构件重量；铰接孔处设置局部加厚或套筒式结构，避免薄壁杆件在反复载荷下出现孔口变形。红色摆杆长度较短但受力直接，杆身采用窄长截面，适合承受平面内拉压与弯曲复合载荷。下端圆盘件通过中心轴与摆杆连接，外圆轮廓完整，盘面均布小孔，既可作为运动端部的限位或导向轮，也可在后续方案中衔接张紧、支撑或辅助传动功能。

　　外形尺寸方面，整体机构沿主臂方向具有较长展开距离，踏板组件位于一侧，摆杆向下延伸，占用空间呈斜向平面分布。建模时需要重点控制三个边界：一是主臂上端铰接中心到踏板回转中心的水平跨度，该尺寸决定骑行时脚部操作范围；二是红色摆杆两端孔距，它影响杠杆角位移和下端圆盘的运动轨迹；三是踏板外形相对于主臂侧面的突出量，该尺寸关系到鞋部与杆件之间的间隙。安装边界上，各销轴应保持同轴度，相邻连杆在极限摆角下不能发生边线接触；踏板下方需留出脚部上下活动空间，主臂上方与车架连接区域应保留紧固件装拆位置。

　　在工程细化时，铰接点是最需要关注的部位。销轴与孔之间应设置衬套或轴承位，长期往复摆动会使孔壁产生磨损，若直接让板材孔面承担转动摩擦，后期间隙增大后会出现踩踏虚位。主臂与红色杆件的连接节点位于传力路径转折处，承受较大交变载荷，局部圆角过渡不能过小，否则在冲压、铣削或焊接成型后容易形成应力集中。踏板本体虽然外观复杂，但其核心尺寸是安装面到转轴中心的高度以及脚踏面宽度，镂空槽主要服务于减重和排泥，不应削弱转轴周围的材料连续性。

　　应用到整车布置时，该机构可安装在车架中下区域，骑行者脚踏力先作用于踏板，再经主臂和摆杆转化为指定轨迹的往复运动。若后续连接链轮、棘轮或连杆驱动轮，需要进一步校核死点位置。杠杆机构在上下极限位置可能出现瞬时传动效率下降，因此铰接点排布不能只追求视觉上的新颖，还要保证常用踩踏角度内力矩增益稳定。对于三维建模人员，装配时应把每个销轴设为独立回转副，检查踏板在全行程中是否与主臂、摆杆或车架管件碰撞；对于结构设计人员，则应结合人体下肢运动范围，复核踏板初始高度、最低下沉量和最大抬升量，使机构既能发挥杠杆传力特点，又不牺牲骑行时的动作连续性。
