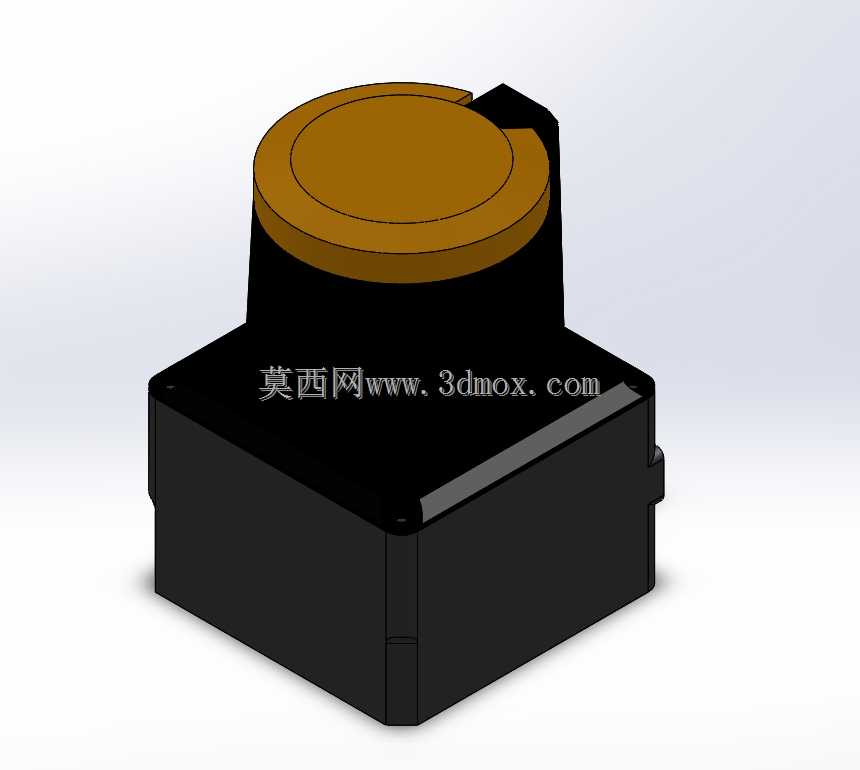

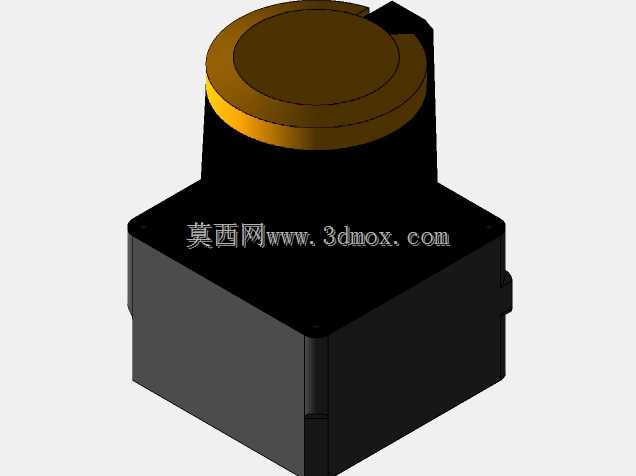

北阳UST-10LX单线激光雷达结构

做移动机器人底盘选型时，这类单线激光雷达是绕不开的感知部件，先从安装边界说起，这款雷达采用方座加圆形扫描头的分体式结构，底部方形基座预留了标准安装孔位，安装时需要注意基座的平面度公差，若安装面翘曲超过0.1mm，长期运行会导致内部扫描轴系偏磨，直接影响测距精度。圆形扫描头突出基座一定高度，安装时要在扫描平面360度范围内预留无遮挡空间，尤其是靠近设备外壳的一侧，不能有突出的结构件进入扫描视场，否则会形成固定噪点，干扰SLAM建图的轮廓提取。

从实际用途来看，这款雷达主要承担小范围场景的二维轮廓扫描任务，在AGV小车、服务机器人、小型无人巡检设备上应用较多，它的扫描角度覆盖270度范围，足够覆盖设备前进方向及侧方的障碍物区域，不需要额外加装多台雷达就能满足基础避障需求。测距性能上针对室内场景做了优化，对白色漫反射物体的测距范围能覆盖常用的室内作业半径，测距分辨率足够支撑栅格地图的构建，输出的点云数据可以直接对接常见的机器人导航框架，不需要额外做复杂的数据格式转换。

设计思路上能看出明显的工业级产品考量，外壳采用黑色硬质工程塑料材质，既控制了整体重量，又能满足日常车间、办公场景下的防磕碰需求，顶部的圆形扫描头做了阶梯式的防尘结构，接缝处的台阶可以阻挡大部分浮尘落到内部旋转镜片上，减少日常维护的频次。接线接口布置在基座侧方的凹槽内，安装后线缆可以顺着设备安装架的走线槽布置，不会突出到扫描平面内，避免线缆被旋转部件剐蹭，也不会在点云中形成动态干扰。

在结构建模还原时，要重点关注扫描中心的高度尺寸，这个尺寸直接决定了雷达安装后扫描平面的离地高度，若建模时这个尺寸偏差超过2mm，后续导航算法做障碍物高度判断时就会出现误判，比如把地面凸起的门槛识别成可通行区域，或是把低矮的地面线缆当成无法通过的障碍。另外基座上的安装孔位间距、孔径尺寸要严格按照实物还原，方便设计人员直接调用模型做安装板的开孔设计，不需要二次核对尺寸。扫描头的旋转部分和固定基座的间隙也要准确还原，设计安装防护罩时要预留足够的安全间隙，避免防护罩和旋转部件发生运动干涉。

实际项目应用中，这类雷达常和轮式里程计、IMU做数据融合，建模时除了还原外形，还要标注出雷达的坐标系原点位置，也就是扫描旋转中心的位置，方便后续做传感器外参标定，减少现场调试的工作量。
