工业检测用基恩士光电传感装置结构

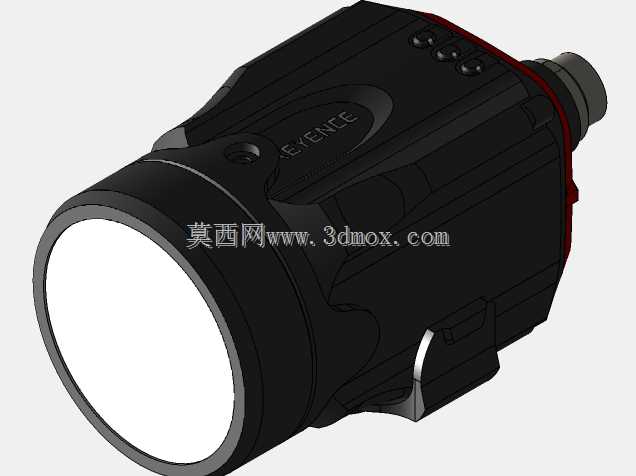

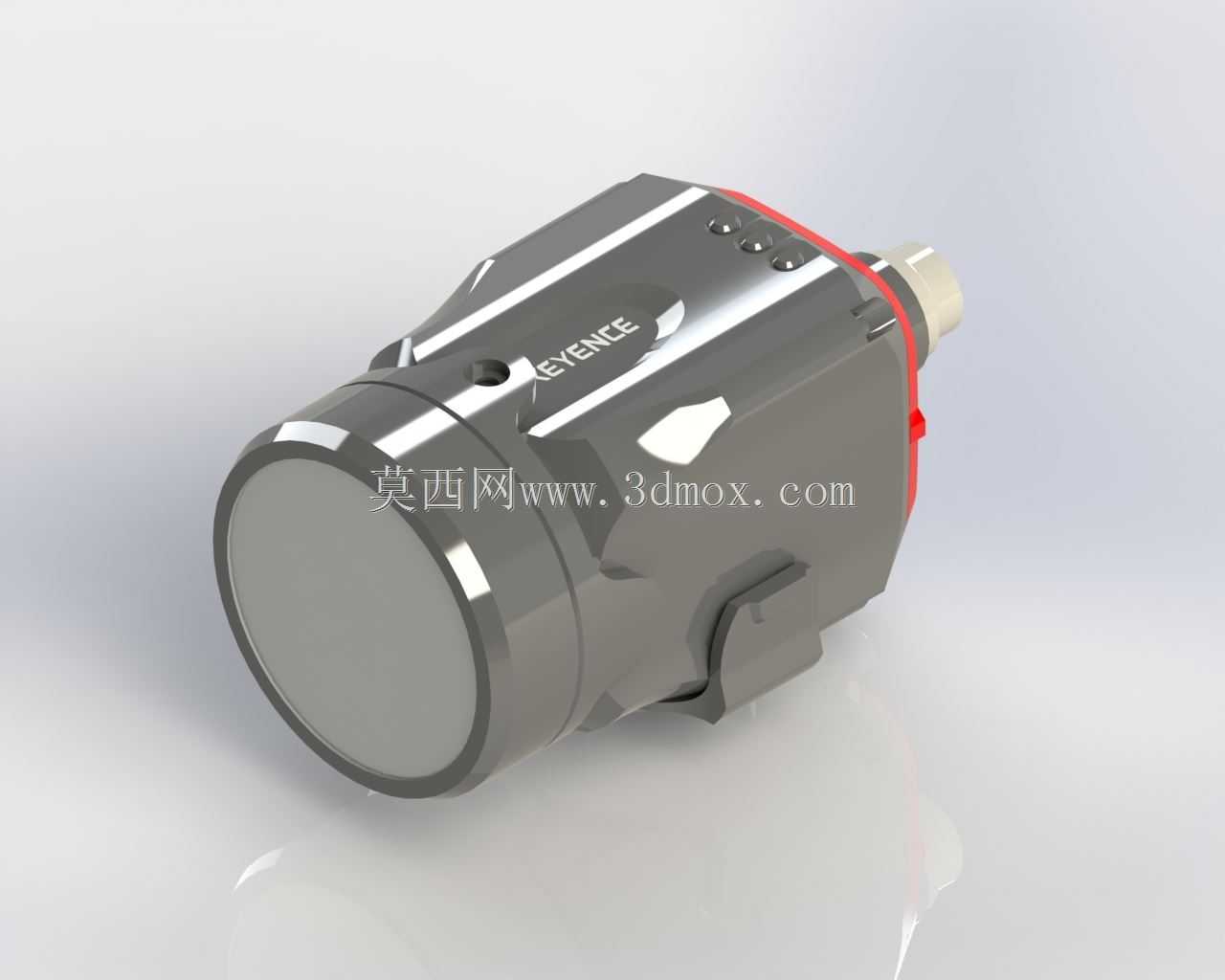

在自动化产线的视觉检测工位、工件到位识别环节、尺寸偏差筛查场景中，这类光学传感装置是替代人工目视检测、实现工序闭环控制的核心感知部件，常部署在传送带侧方、机械臂末端执行器旁、装配工位的定位基准侧，负责捕捉工件到位信号、识别表面特征、判定位置偏差，给后端PLC或者运动控制器传输触发信号，保障整线工序的节拍匹配。从结构设计来看，这款传感装置采用圆柱主体加侧置快装卡扣的构型，前端的光学镜头端做了平齐的防护端面，能避免车间内的切削碎屑、焊渣飞溅直接损伤光学镜片，镜头外圈的金属包边做了倒角处理，安装时不会刮蹭安装支架的定位孔壁。主体外壳采用硬质工程塑料加局部金属嵌件的组合，既控制了整体重量，又在接头位置、安装卡扣受力处做了结构加强，侧面的状态指示灯做了内凹式设计，避免安装调试时被工具磕碰损坏，尾部的出线接头采用标准的快插航空接头构型，接线时不需要拧动多颗固定螺丝，对准卡扣推入即可完成连接，能大幅缩短现场换件的停机时间。安装边界方面，主体圆柱段的直径适配市面上通用的传感器安装支架，不需要额外定制转接件，侧置的卡扣结构支持轴向位置的快速调整，松开锁紧件就能沿着安装孔轴线前后移动，调整检测距离后直接扣合卡扣即可完成固定，不需要反复拧紧紧固螺丝。在功能特性上，这款光学传感器内置的光学发射与接收组件做了同轴度校准，检测光斑均匀，在金属反光工件、哑光塑料工件的表面都能稳定获取检测信号，不会因为被测物表面反光率差异出现误触发，外壳的密封结构能适配车间内有少量切削液飞溅、粉尘漂浮的工况，不需要额外加装外置防护套就能长期稳定运行。做三维建模的时候，要重点还原前端镜头的装配公差、侧方卡扣的活动行程、尾部接头的插拔空间，避免在做整线装配干涉检查时，出现传感器安装后和周边工装、工件发生运动干涉的问题，尤其是机械臂末端搭载这类传感器的时候，要预留出接头插拔的操作空间，还要核算传感器整体重量对末端负载的影响，保障运动过程中传感器不会因为惯量出现松动偏移。
