采用活页夹喷射结构的工业级3D打印设备

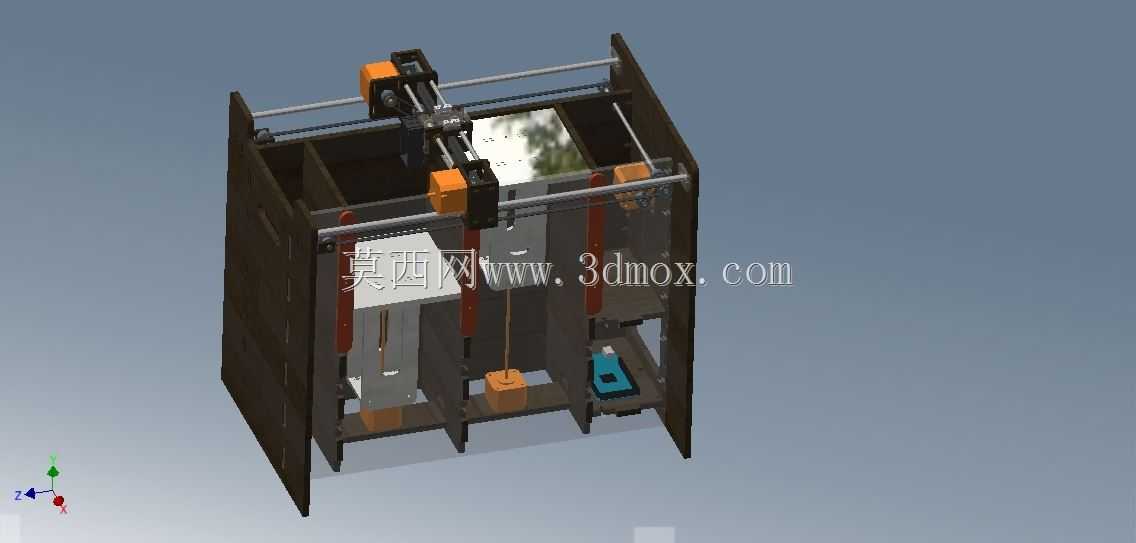

这款采用活页夹喷射技术的打印设备，核心面向砂型铸造、陶瓷构件快速成型的工业生产场景，区别于常见的熔融沉积成型设备，其喷射成型原理可实现大尺寸坯体的快速制备，无需额外支撑结构即可完成复杂内腔构件的打印作业，适配铸造车间小批量定制件、科研院所新材料试样制备的实际需求。设备整体采用立式框架布局，四根竖向光轴作为核心运动导向支撑，X轴传动组件横跨框架上部，搭载双组喷射模组可同步完成粘结剂喷射与铺粉作业，打印幅面覆盖常规中小型砂芯的生产尺寸，安装时需预留设备四周不小于300mm的操作维护空间，底部预留电控与耗材收纳舱，可直接放置于水平硬化地面，无需额外预埋固定结构。设计阶段优先考虑了工业场景下的维护便捷性，框架侧板采用快拆式结构，日常维护传动组件、清理喷咀时无需整体拆解设备框架，铺粉辊的高度调节结构设置在设备正面，可根据不同打印材料的铺层厚度快速调整间隙，无需拆卸外罩即可完成参数校准。设备的运动模组采用同步带传动搭配线性导轨的组合，兼顾打印运动的平稳性与高速运行需求，喷射模组的供料管路采用快插接头设计，更换不同类型粘结剂时可快速完成管路更换与清洗，避免不同材料交叉污染影响打印成型质量。活页夹式的成型舱结构可在打印完成后整体抽出，直接完成清粉与坯体取出作业，无需操作人员将手伸入设备内部掏取工件，大幅降低成型后坯体损坏的概率，成型舱底部设置可升降成型平台，升降导向采用双直线轴承搭配滚珠丝杠结构，保证每层铺粉的平面度误差控制在0.1mm以内，避免因平台倾斜导致的层厚不均、坯体分层等常见打印缺陷。设备的电控组件集中布置在底部独立舱室，与上部打印成型区域做物理分隔，可避免打印过程中粉尘飘散进入电控舱造成电路短路，散热风道采用下进上出的走向，可在带走电控元件热量的同时，减少粉尘在电路板表面的堆积。实际生产应用中，该设备可适配石英砂、陶瓷粉、金属粉等多种粉末材料，通过调整喷射粘结剂的配方与铺层参数，即可完成不同材质构件的快速成型，相比传统模具开模制作砂芯的流程，可将单件定制砂芯的制备周期从数天压缩至数小时，尤其适配新品研发阶段的快速样件迭代、复杂内腔铸件的小批量生产场景，无需针对特殊结构设计拆分模具，直接通过三维模型切片即可完成整体打印，大幅降低复杂构件的前期试制成本。
