集成电源开关的SKR V1.4设备控制箱体

这款控制箱体主要面向桌面级FDM 3D打印设备的电控集成需求设计，用来整合主控板、电源模块、人机交互组件，替代零散的电控安装方式，解决桌面设备布线杂乱、部件外露易积灰、检修动线混乱的常见问题。日常使用中，箱体可直接安装在3D打印机框架的侧置安装位，也可作为独立电控单元放置在设备旁的工作台面，适配多数采用2020、2040铝型材框架的DIY及量产3D打印设备。

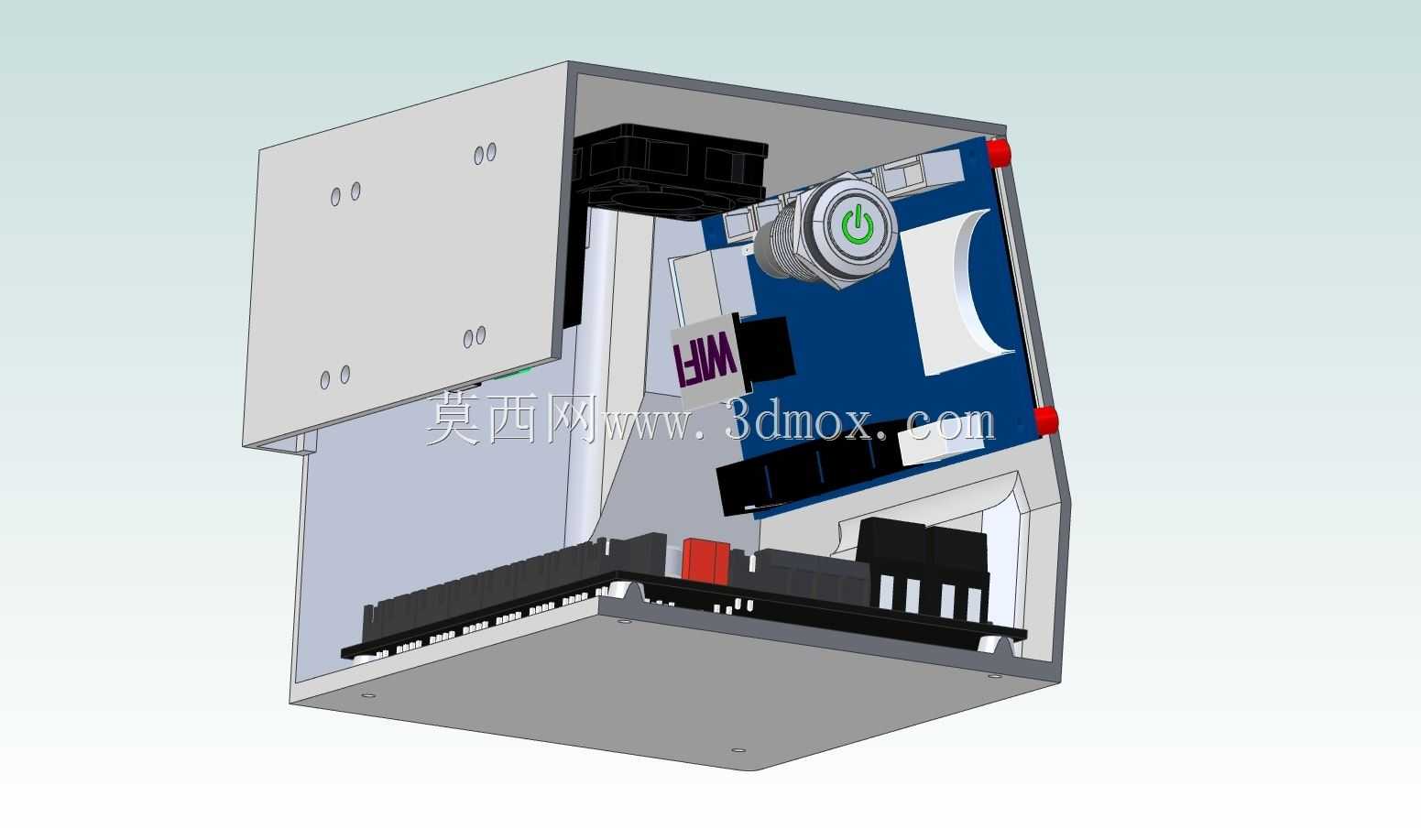

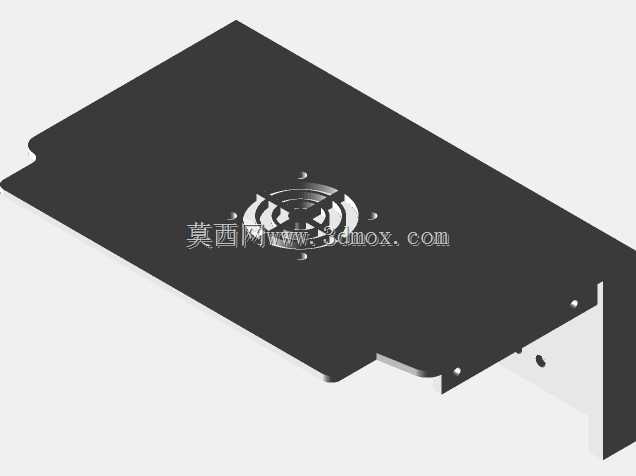

设计阶段优先考虑了内部布线的操作空间，相比初代版本拓宽了内部走线腔体的宽度，预留了足够的线束弯折半径，不管是主控板到驱动模块的信号线，还是电源到热端、热床的动力线，都能在腔体内有序排布，避免线束挤压干涉导致的接插件松脱、线皮磨损问题。散热结构的位置经过重新调整，顶部预留的轴流风扇安装位正对主控板驱动芯片与电源模块的核心发热区域，进风路径避开了外部线材遮挡，能形成稳定的上下对流风道，长时间连续打印时也能把腔体内的温度控制在电子元件可靠工作的范围内，避免高温导致的驱动丢步、电源保护停机问题。

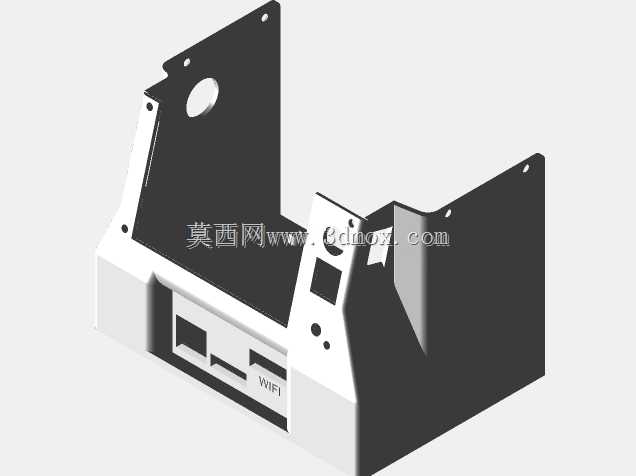

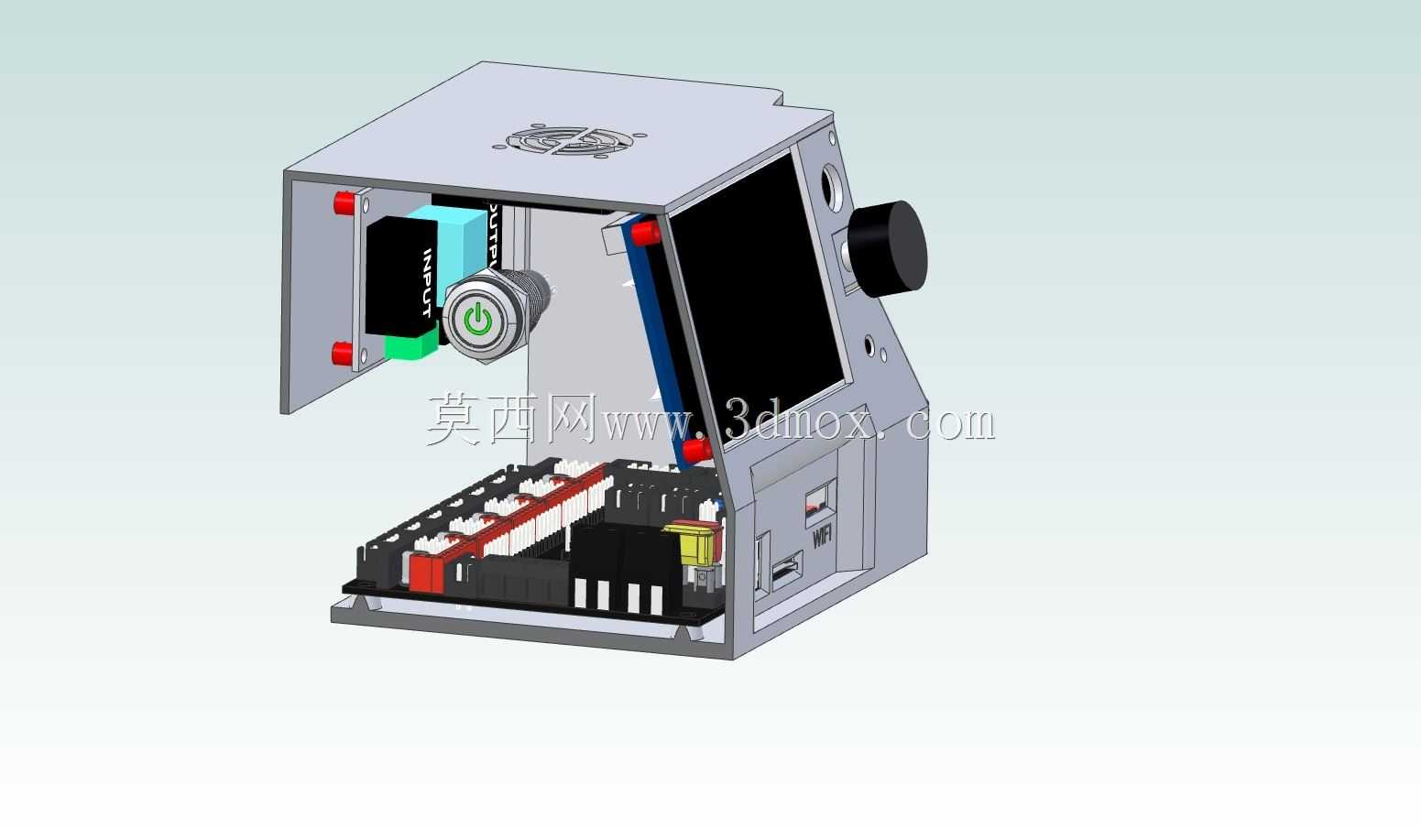

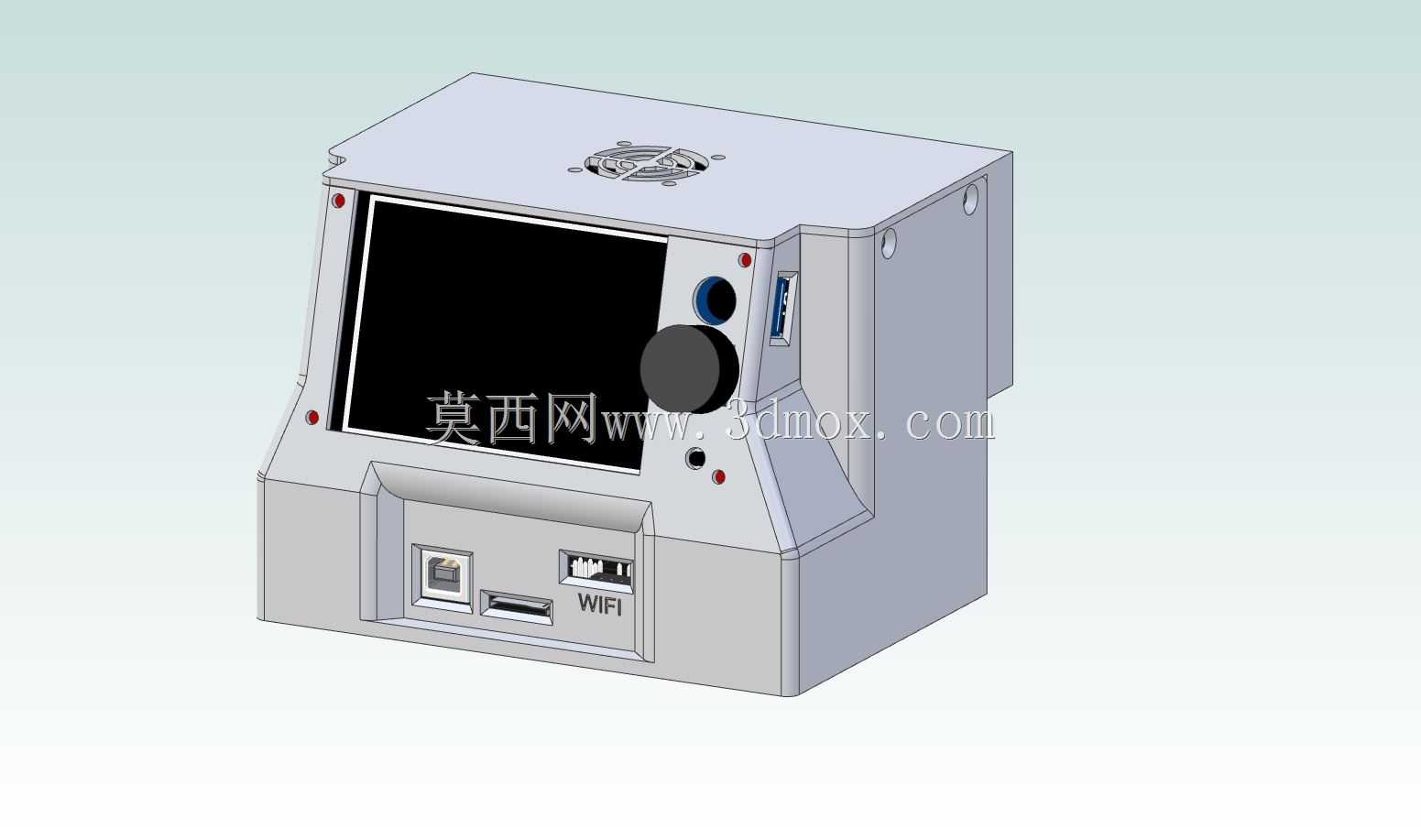

箱体预留了两种主流电源模块的安装孔位，可兼容Lerdge或MKS品牌的PWS电源模块，不需要额外打孔改造就能完成电源的固定安装，降低了DIY用户的改装门槛。正面集成了TFT 3.5 V3.0显示屏的安装沉台，屏幕安装后与箱体正面齐平，旋钮调节按键、USB数据接口、复位按键都对应预留了精准的开孔位置，操作时不需要探入箱体内部，日常调参、打印状态查看都很方便。下部预留了网口、WiFi模块、存储卡插槽的外露开口，不管是有线联网传输打印文件，还是WiFi无线连接、插卡脱机打印，都能直接在箱体正面操作，不需要挪动箱体插拔线材。

安装边界上，箱体背部设计了与铝型材适配的卡扣安装结构，可直接卡在型材槽内，也可通过预留的螺丝孔位进行刚性固定，安装后突出型材表面的厚度控制在合理范围，不会与设备的运动部件形成运动干涉。箱体的拼接缝隙做了错位止口设计，能减少外部灰尘、打印过程中产生的塑料碎屑进入腔体内部，降低电子元件积灰短路的风险，日常维护只需要拆开顶部的风扇盖板就能清理内部积尘，不需要完全拆解整个箱体。
