树莓派3D打印防护外壳结构设计

　　这套外壳结构针对单板计算机的日常部署场景做了全维度适配，日常在嵌入式开发工位、创客实训台、小型工控机柜、桌面物联网终端、教学实验装置里，裸板直接摆放很容易出现引脚误触短路、接线拉扯松脱、金属碎屑掉落短路、桌面液体泼溅损伤电路板的问题，这款包覆式壳体就是为解决这类现场痛点完成的结构设计。

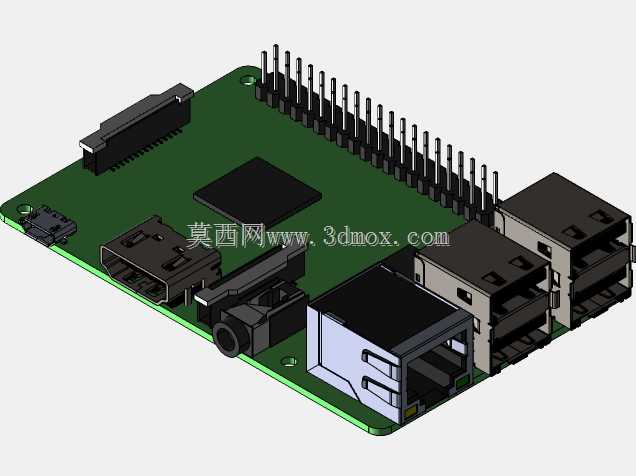

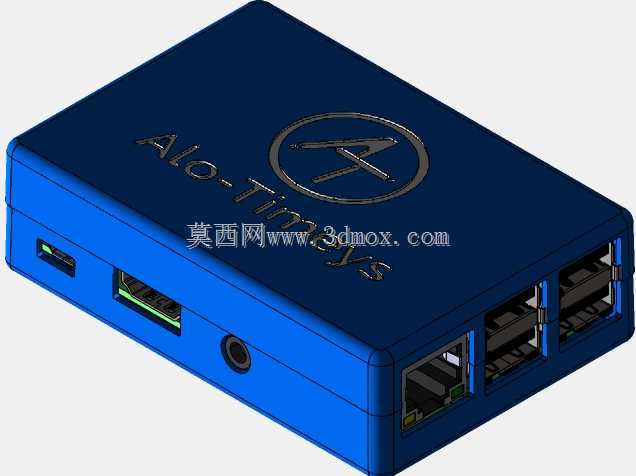

　　从安装边界来看，壳体内部型腔完全贴合对应版本树莓派主板的外轮廓，主板四角预留的固定孔位对应壳体内侧的定位柱，装配时主板平放入型腔后，不需要额外金属螺丝，靠上下壳的卡扣位即可完成压紧固定，定位柱高度做了限位，主板背面核心芯片与壳体内壁留出1.2mm的悬空间隙，既避免壳体压碰板载贴片元件，也能在芯片工作发热时留出空气对流的通道。壳体整体外轮廓比主板长宽各大出8mm左右，总高度控制在22mm，不会额外占用机柜内过多安装空间，侧边所有开孔位置完全对齐主板原生接口：端侧依次预留Type-C供电口、HDMI视频输出口、3.5mm音频接口的通槽，另一侧对应以太网口、双USB接口的位置做了精准避让，所有开孔边缘做了1mm的圆角导边，不会出现插拔线材时刮伤接头外皮的情况，插接头完全插入后接口端面和壳体外表面基本齐平，不会出现线材插不到位的问题。

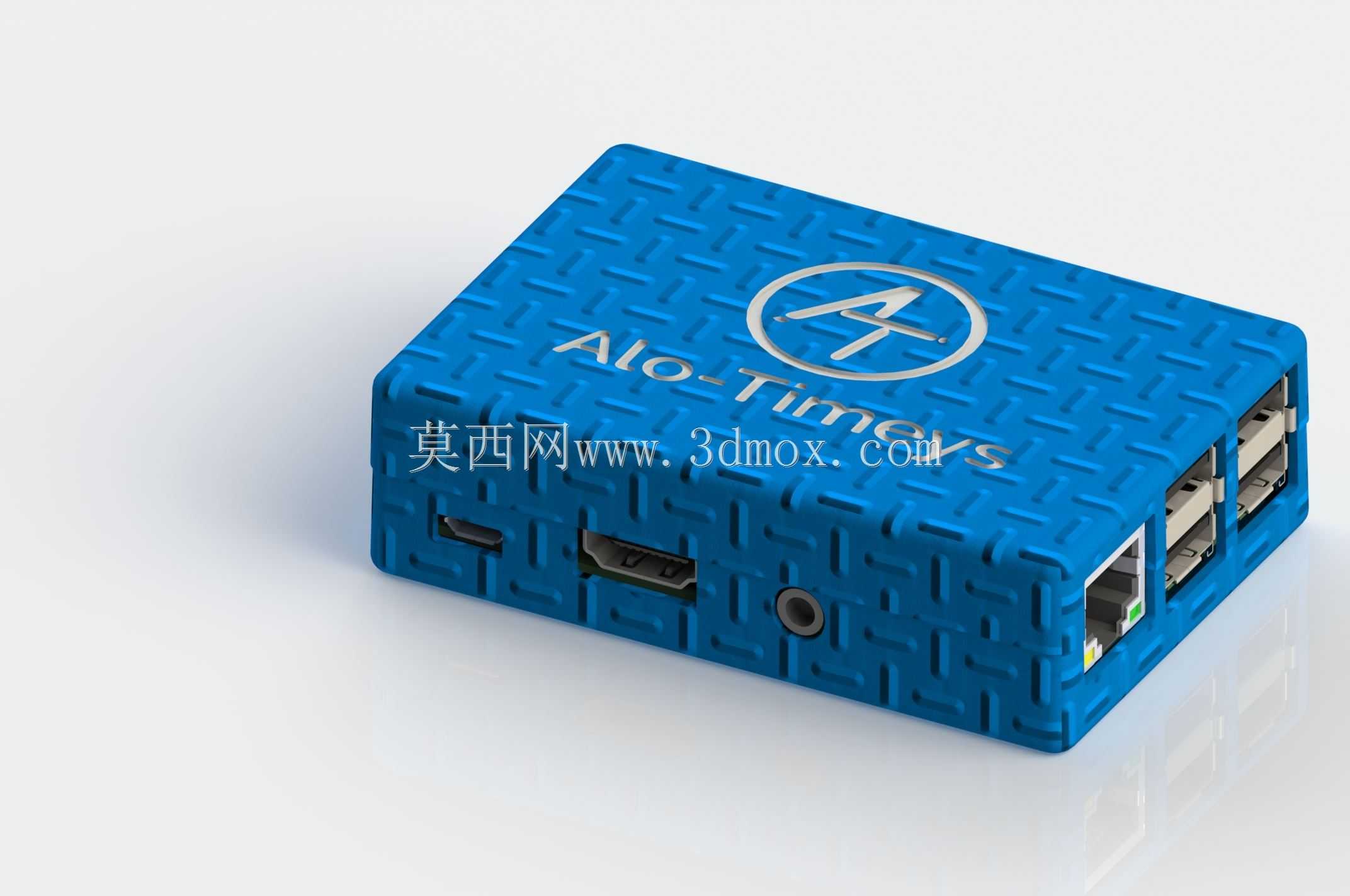

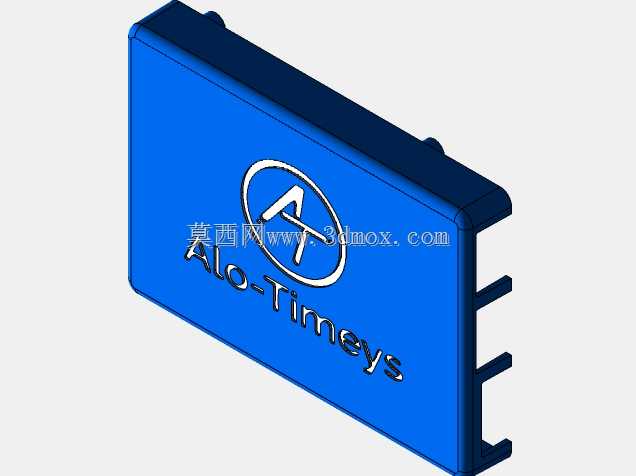

　　外壳外表面没有做光滑平面处理，而是布满了交错的凹凸格纹纹理，这个设计并非单纯装饰：一方面FDM熔融沉积3D打印制作时，大面积光滑平面很容易出现翘曲变形，交错的格纹结构把大平面分割成多个小的成型单元，打印过程中内应力被分散，成品翘曲量可以控制在0.3mm以内，不需要额外做打磨校形；另一方面凹凸纹理大幅提升了手持挪动设备时的摩擦力，桌面摆放时也能增加和台面的摩擦阻力，设备插接线材时不会跟着推力滑动。壳体顶面预留了标识区域，可以刻印项目编号或者设备标识，方便多台终端部署时快速区分。

　　散热设计上，壳体没有做完全密封结构，格纹的凹槽位置暗藏了多处通风孔隙，主板工作时热量可以通过孔隙自然对流散出，常温环境下满负载运行时，壳体内外温差控制在5℃以内，不会因为包覆外壳导致芯片过热降频。如果是部署在多尘的车间场景，还可以在通风孔隙内侧贴附薄型防尘棉，不影响对流的同时阻挡粉尘进入壳内。

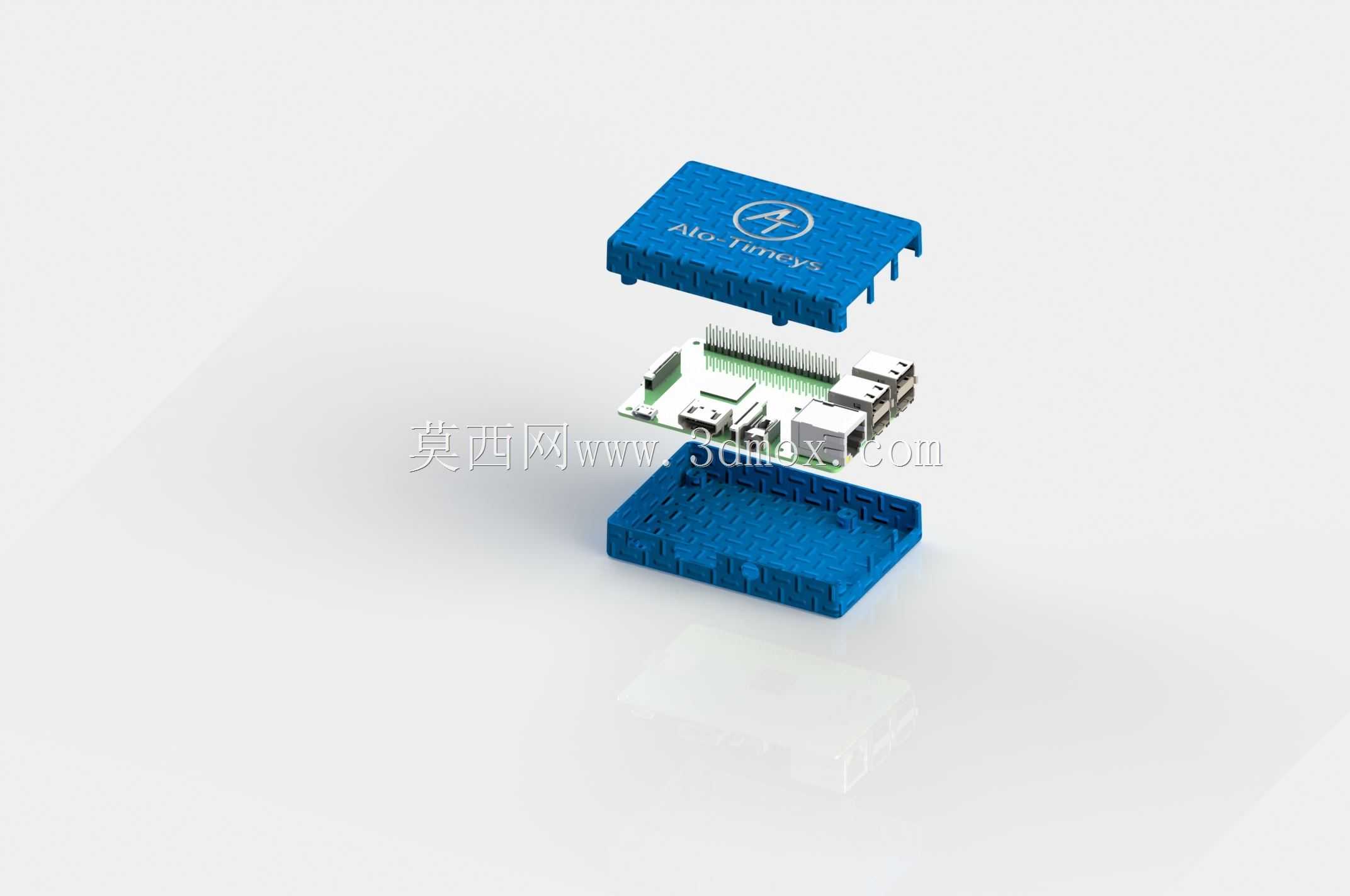

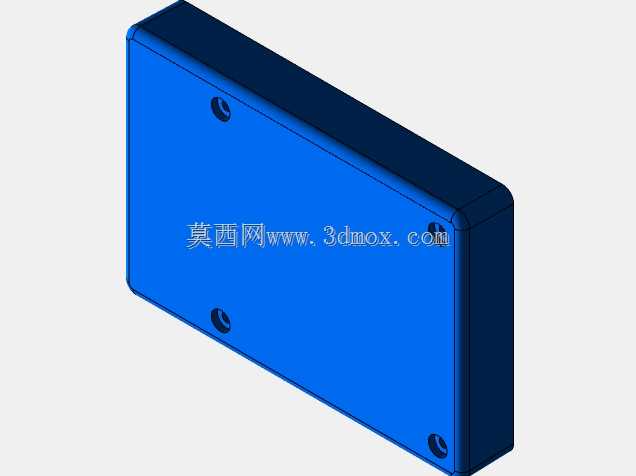

　　装配逻辑做了极简优化，整个壳体分为上下两个打印部件，不需要任何支撑结构即可完成FDM打印，打印完成后去除少量毛边即可扣合，上下壳的配合卡扣做了0.2mm的间隙公差，多次拆装也不会出现卡扣断裂或者配合过松的问题。针对不同使用场景，壳体底部还预留了两组M2螺丝孔位，可以直接把整个壳体固定在亚克力安装板、设备机柜内壁或者3D打印机的框架型材上，固定孔位做了沉头设计，螺丝锁紧后头部不会凸起顶到放置台面。

　　结构设计过程中首先对齐了主板所有接口的坐标位置，逐一核对每个接口的插入深度、接头外形尺寸，避免开孔过小挡到接头、开孔过大露出板载元件的问题；内部所有加强筋都避开了板载电容、排针的位置，不会出现装壳时压歪元件的情况。壳体壁厚统一设置为2mm，兼顾3D打印的成型强度和耗材用量，日常桌面跌落、磕碰时，壳体可以吸收大部分冲击，避免主板直接受力出现元件虚焊、电路板开裂的故障。针对嵌入式项目里经常需要外接排线的场景，壳体侧边还预留了可选的GPIO排线引出槽，不需要拆开壳体就可以把40Pin排线引出外接传感器、执行器，适配教学实验、原型开发的频繁接线需求。
