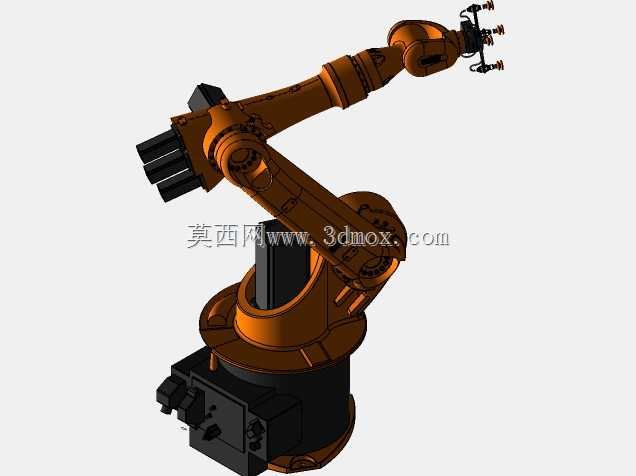

库卡KR16六轴工业机械臂结构设计

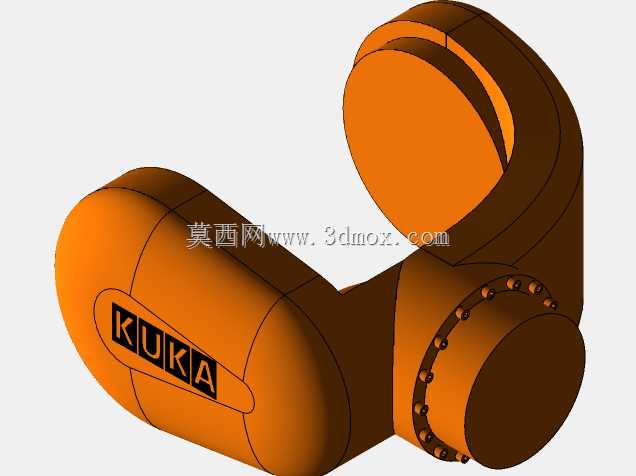

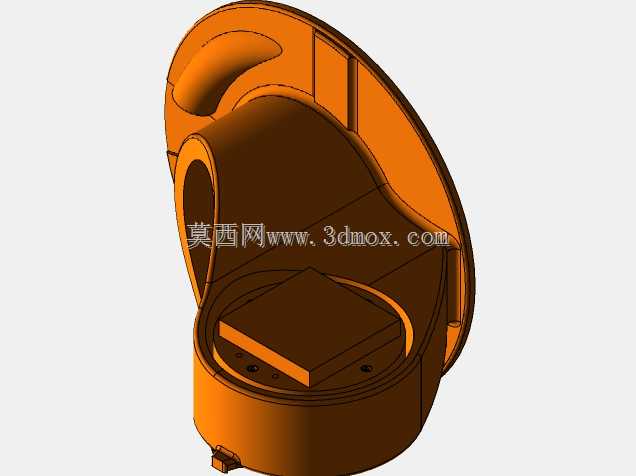

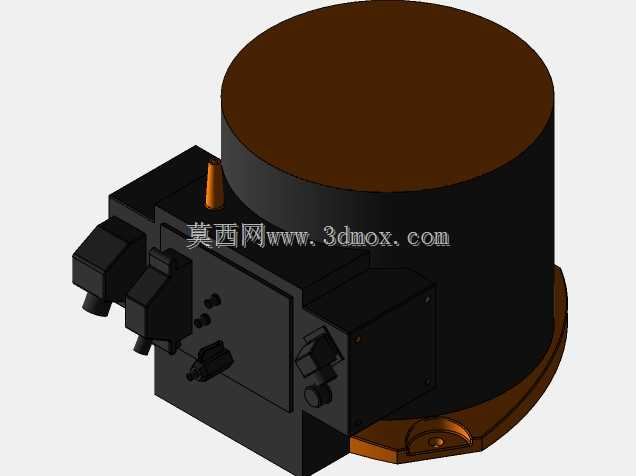

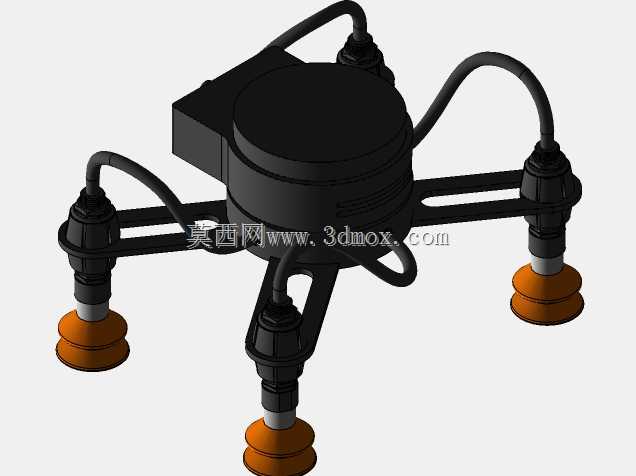

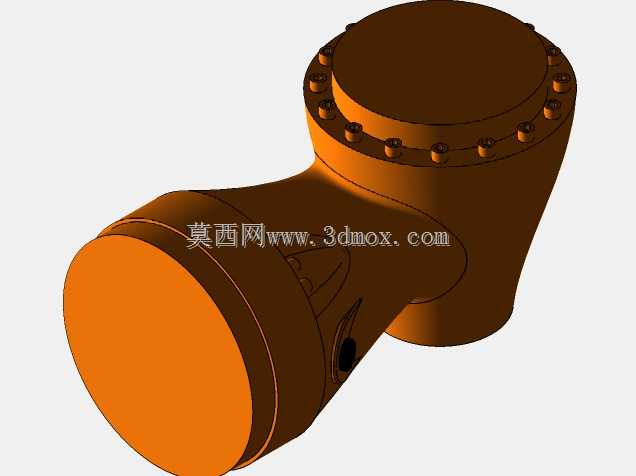

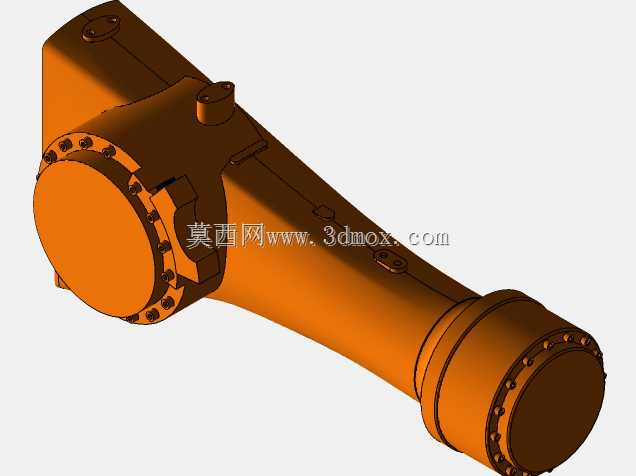

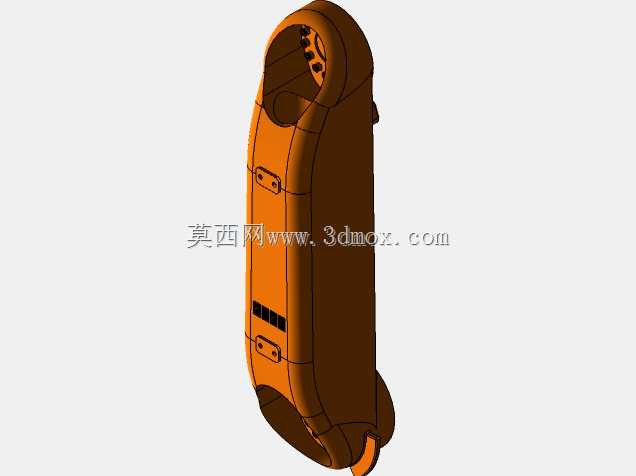

这款六轴机械臂的有效载荷覆盖16公斤级作业需求，在汽车零部件焊接工位、3C电子物料拾放、仓储码垛环节都有成熟的应用场景，建模过程中完全还原了实机的关节运动逻辑，每个旋转轴的限位角度都参考了实机的运动边界，避免仿真阶段出现干涉穿模问题。从结构设计逻辑来看，底座采用大尺寸铸铁基座结构，安装孔位的排布完全匹配现场落地安装的固定要求，底座内置的走线槽预留了伺服动力线、编码器信号线的排布空间，避免关节运动过程中出现线缆拉扯磨损的问题。J1轴的旋转支撑采用交叉滚子轴承承载结构，能够承受大臂伸展时的倾覆力矩，大臂与小臂的铸件壁厚参考实机的轻量化设计思路，在保证结构刚性的前提下尽可能降低运动部件的自重，减少伺服电机的负载余量，提升高速运动过程中的动态响应性能。末端法兰的安装接口遵循通用工业机械臂的接口标准，可快速适配焊枪、夹爪、真空吸盘等不同类型的末端执行器，不需要额外做转接法兰的二次设计。关节处的密封结构在建模时做了细节还原，能够直观看到防尘密封圈的安装位置，对应实机在车间多粉尘、焊渣飞溅环境下的防护需求。腕部的三个正交旋转轴采用紧凑的中空结构设计，末端执行器的管线可以从腕部中心穿过，避免外部走线在复杂轨迹运动时与周边工装发生干涉。在做产线布局仿真时，这款模型的运动轴参数完全匹配实机的运动范围，能够直接用于工位可达性验证，提前排查作业过程中机械臂与周边护栏、工装夹具的碰撞风险，不需要反复调整现场安装位置。大臂的加强筋布局完全参考实机的铸件结构，在大负载伸展工况下能够将结构变形量控制在允许范围内，保证末端作业的重复定位精度。
