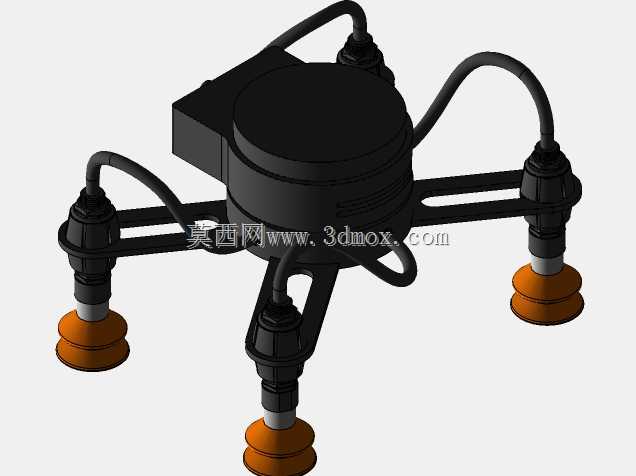

三吸盘式真空抓取执行机构设计

这款三工位真空抓取执行器，是面向3C电子组装、食品包装、小型零部件上下料场景开发的末端执行部件，核心作用是通过负压吸附原理完成平整表面工件的拾取、转移与放置动作，替代人工完成重复性的取放作业，适配多类轻型自动化生产线的节拍需求。从结构设计逻辑来看，整体采用中心对称式布局，三个吸盘支臂呈120°夹角均匀分布在中心基座周边，这种布局的优势在于吸附圆形、方形等规则形状工件时受力均匀，不会出现单侧吸附力不足导致的工件侧翻、脱落问题，相比单吸盘结构，同等负压源条件下可承载更大重量的工件，同时对工件表面的平整度公差容忍度更高，即使工件表面存在轻微翘曲，三个吸盘也能通过各自的缓冲行程完成贴合吸附。支臂采用镂空式轻量化设计，在保证结构刚性的前提下尽可能降低整体重量，减少机械臂运行时的负载惯量，提升运动响应速度，支臂上预留的安装槽位支持调整吸盘的伸出距离，可根据不同尺寸的工件灵活调整吸附点位的分布半径，适配直径50mm到180mm区间内的各类平整工件。中心集成的真空发生模块可直接接入工厂压缩空气气源，无需外接独立的真空站，简化了气路布线难度，模块侧面预留的气路接口采用标准快插结构，可快速对接常用规格的气动软管，降低现场安装调试的时间成本。每个吸盘支臂末端都配置了带缓冲行程的金具连接件，缓冲行程可抵消机械臂下行取件时的位置误差，避免硬接触压伤工件表面或者损坏吸盘，金具与支臂的连接采用螺纹锁紧结构，可根据实际需求更换不同规格、不同材质的吸盘，比如吸附表面粗糙的工件可更换带唇边的丁腈橡胶吸盘，吸附食品类工件可更换硅胶材质吸盘。气路走线采用沿支臂内嵌固定的方式，避免设备运行过程中气路管线与周边设备发生剐蹭、缠绕，提升长期运行的可靠性。安装接口位于中心基座顶部，采用标准的法兰连接结构，可直接适配主流负载3kg到10kg区间的工业机器人、直线模组或者桁架机械手的末端安装位，安装面的定位销孔可保证重复安装的位置精度，无需每次安装后重新校准执行器的坐标原点。在实际应用中，这类执行器常搭配光电传感器使用，当吸盘接触到工件表面触发行程开关后，真空阀开启产生负压，待负压达到设定阈值后机械臂再执行抬升动作，转移到目标位置后真空阀关闭，同时接入微量正压吹气，保证工件快速脱离吸盘，不会出现粘黏带件的问题，整套动作循环可在1秒内完成，适配每分钟30到60次的高速取放节拍。
