双头开口扳手手动紧固工具结构

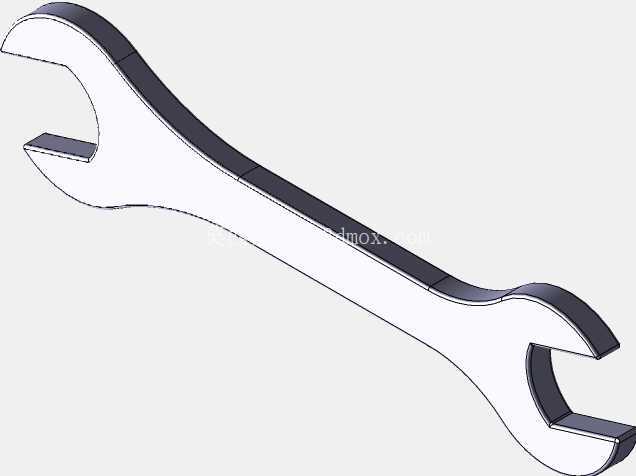

　　双头开口扳手是设备装配、管路检修和日常机械维护中最常见的手动紧固工具之一，主要用于六角头螺栓、螺母等标准紧固件的旋拧作业。与套筒扳手相比，开口结构不需要从紧固件轴向套入，能够从侧面卡入螺栓或螺母，在管路法兰、阀门支架、狭窄设备内腔以及紧固件上方被轴、管线遮挡的位置更具操作优势。模型呈现的是一把两端均为开口扳口的长柄扳手，整体为扁平金属件形态，扳口位于手柄两端，开口方向相对错开，适合在同一把工具上兼顾两种相近规格或不同作业姿态下的拧紧需求。

　　从实际使用场景看，这类扳手常出现在减压阀、截止阀、仪表管路、小型泵组和通用机械装配工位上。维修人员在调整阀件连接螺母时，往往没有足够空间让套筒垂直套入，紧固件周围还可能布置压力表管、接头和支架，此时开口扳手可以侧向进入，卡住螺母两个平行受力面后，通过摆动手柄完成预紧或拆卸。手柄长度并非随意确定，它需要与扳口规格对应的螺栓强度、手部施力范围以及标准拧紧力矩相匹配。扳口越大，理论上所需力矩越高，手柄有效力臂也应相应增加；但过长的柄部会降低小空间适应性，过短则会导致操作者依靠加套管强行增力，容易造成扳口滑脱、螺母圆角损伤甚至工具塑性变形。

　　该模型的结构重点集中在扳口头、过渡肩和长柄三个区域。两端扳口头采用加宽轮廓，以容纳开口并保证卡口根部有足够材料承载。开口内侧形成两个相对的夹持面，工作时这两个面与螺母的平行边接触，扭矩通过接触面传递到紧固件。扳口根部不能做成尖锐内转角，因为尖角会在受力时形成明显应力集中，反复加载后容易出现裂纹；实际产品通常在根部保留圆角或让位面，使应力沿头部轮廓分散。头部与手柄之间通过收窄的过渡肩连接，过渡区既要避免材料突然变窄造成刚度断层，也要控制整体重量，使工具在长时间手持作业时不过于笨重。

　　手柄部分采用细长扁平截面，沿长度方向具有连续的弯曲轮廓。这种轮廓并非单纯为了外观，而是兼顾握持、避让和强度分配。扳手在拧紧时，柄部主要承受弯曲载荷，施力点越远离扳口头，扳口处获得的扭矩越大。扁平截面有利于在垂直于摆动平面的方向提供抗弯高度，同时在厚度方向保持较薄尺寸，便于伸入设备缝隙。模型中柄身可见分段式轮廓转折，这些位置对应模锻或铣制实体件中的截面变化区域，设计时需要保证相邻截面平滑过渡，避免在折弯线附近形成薄弱带。若用于批量制造，还应考虑锻模拔模方向、毛坯余量和后续铣口工艺，使三维实体不仅能展示外观，也能反映可制造性。

　　外形与安装边界方面，扳手属于手持工具，没有固定安装接口，但在三维布置中仍需校核操作空间。其边界不仅包括扳手本体长度、头部宽度和厚度，还应计入人手握持区域、扳动旋转角度以及取出路径。两端开口在卡入螺母后，手柄需要绕紧固件中心摆动，若周围管壁、机架或相邻螺栓距离过小，扳手会在转动很小角度后发生干涉。工程人员在做维修性设计时，可将该模型放入装配体中，模拟扳手从侧面进入、卡住螺母、旋转一定角度后退出再重新卡位的过程。对于阀门管路，尤其要关注法兰螺母外侧到邻近管道的净距、手柄下摆时与保温层或防护罩的间隙，以及双头扳手另一端在摆动过程中是否会碰撞周边元件。

　　扳口尺寸与紧固件规格需要保持明确配合关系。开口过大，夹持面接触不充分，容易打滑并磨圆螺母棱角；开口过小，则无法顺利卡入，或在公差累积下只能强行敲击。头部厚度也要与紧固件周围空间匹配，过厚会导致扳手不能贴紧螺母，受力时产生偏载；过薄则头部强度和耐磨性不足。实际设计中，扳口头通常比柄部更厚，以提高卡口抗扩张能力，因为开口扳手在受扭时，扳口两侧有被撑开的趋势，头部材料厚度和根部圆角直接决定抗变形能力。

　　从建模思路看，零件适合采用实体特征方式构建：先依据手柄中心线绘制侧向轮廓，再通过拉伸形成基础板件，随后对两端头部进行开口切除、圆角和局部加厚。长柄上的曲面过渡可通过多截面实体或倒角圆角组合实现，重点不是追求复杂造型，而是保证截面变化连续、扳口对称、柄部力臂清晰。完成实体后，可进一步做简化力学校核，例如在一端扳口夹持面施加约束，在柄部握持区施加横向载荷，观察头部开口根部、过渡肩和柄身变截面处的应力分布。这样得到的模型既能用于工具结构表达，也能服务于装配维修空间分析和手动工具设计教学。
