仿生蜘蛛型四足行走机器人结构

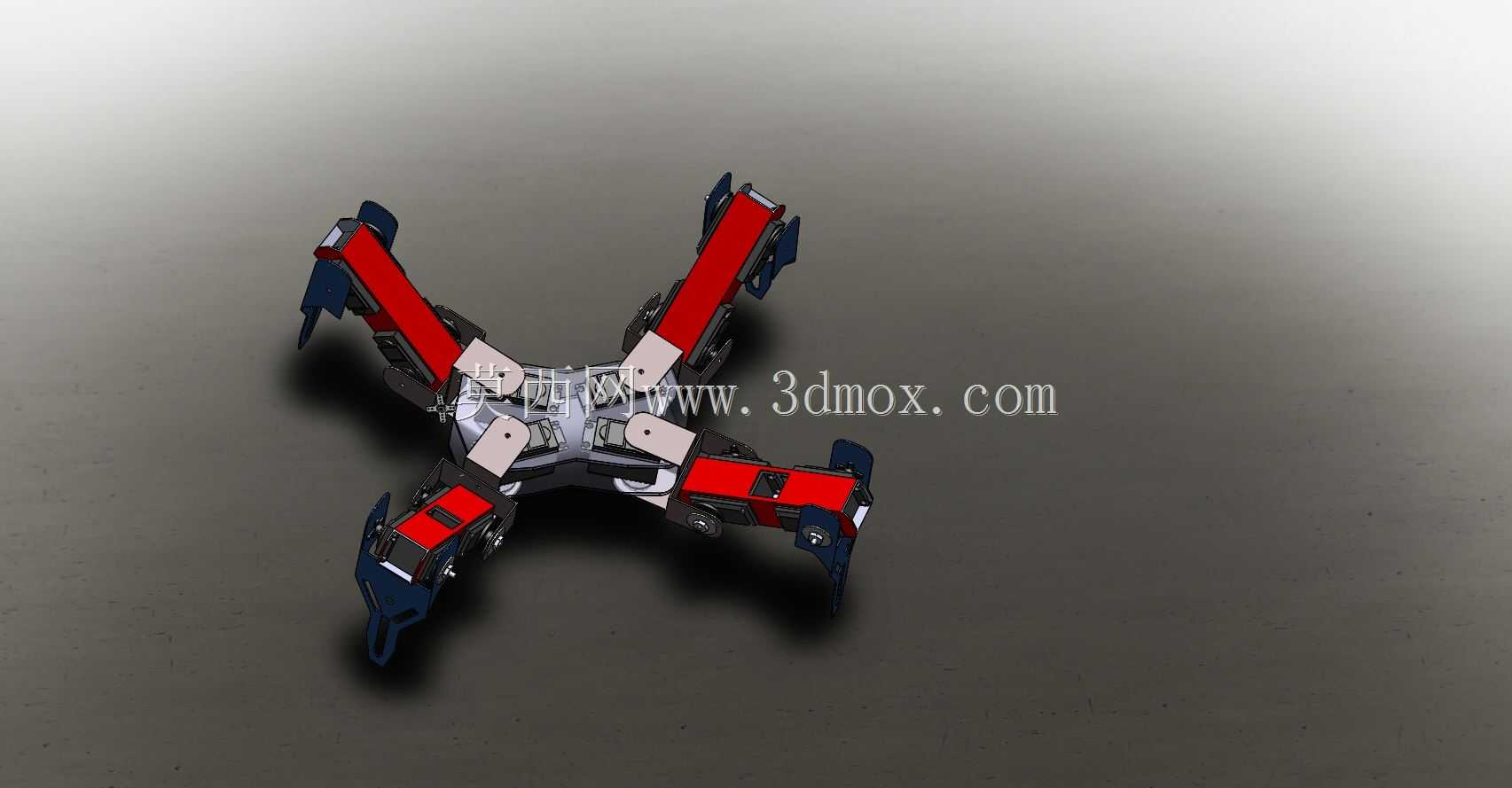

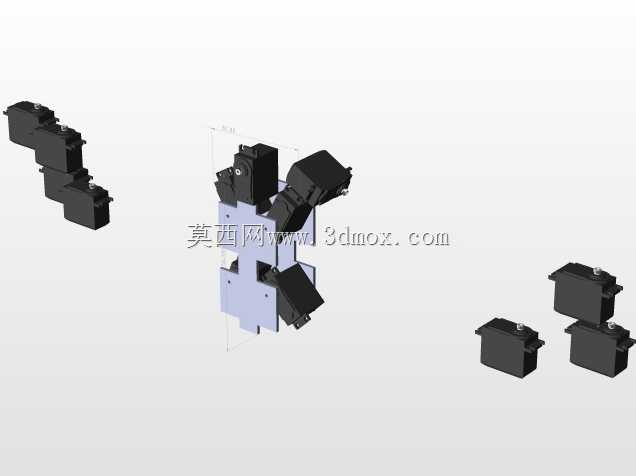

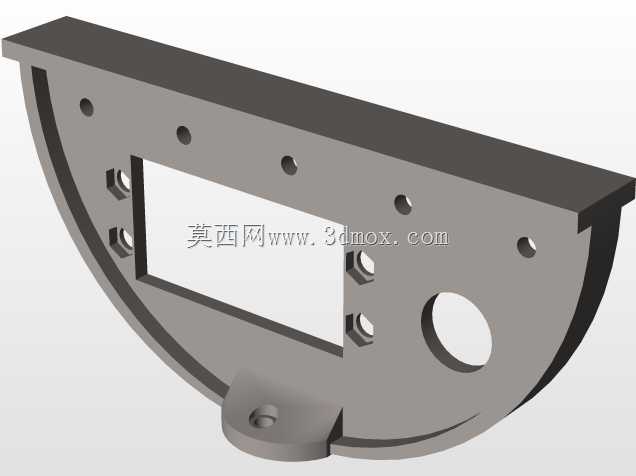

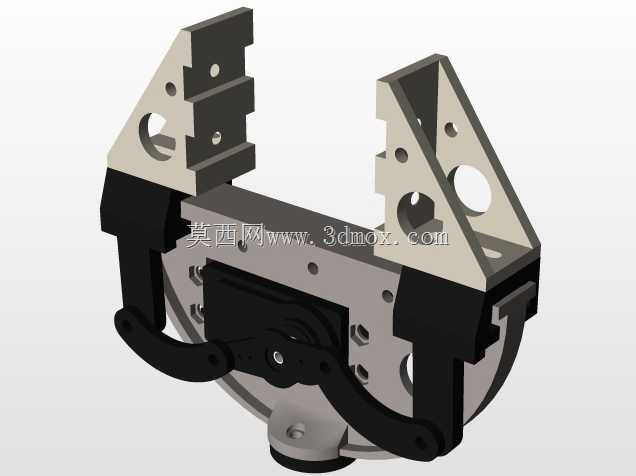

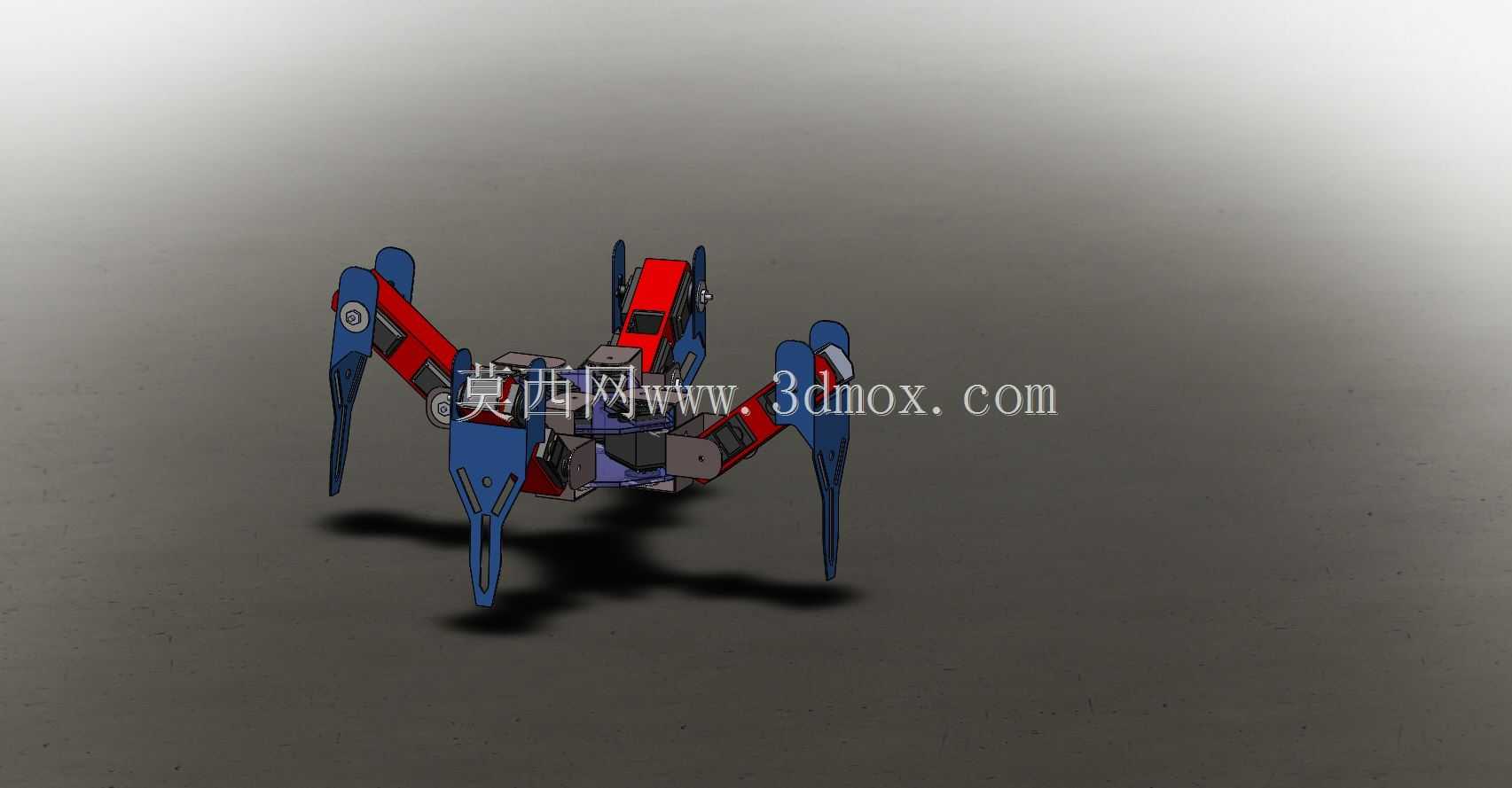

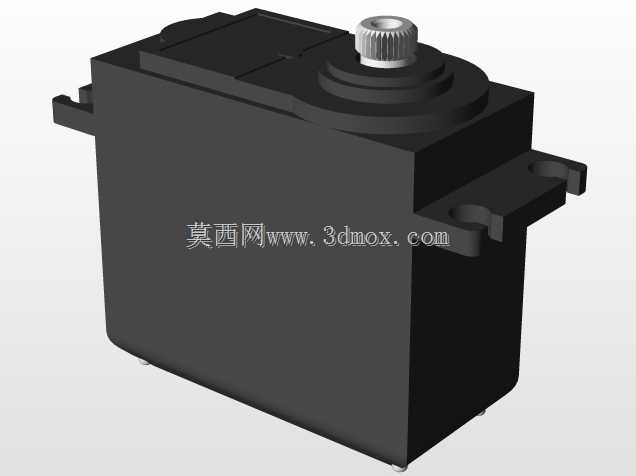

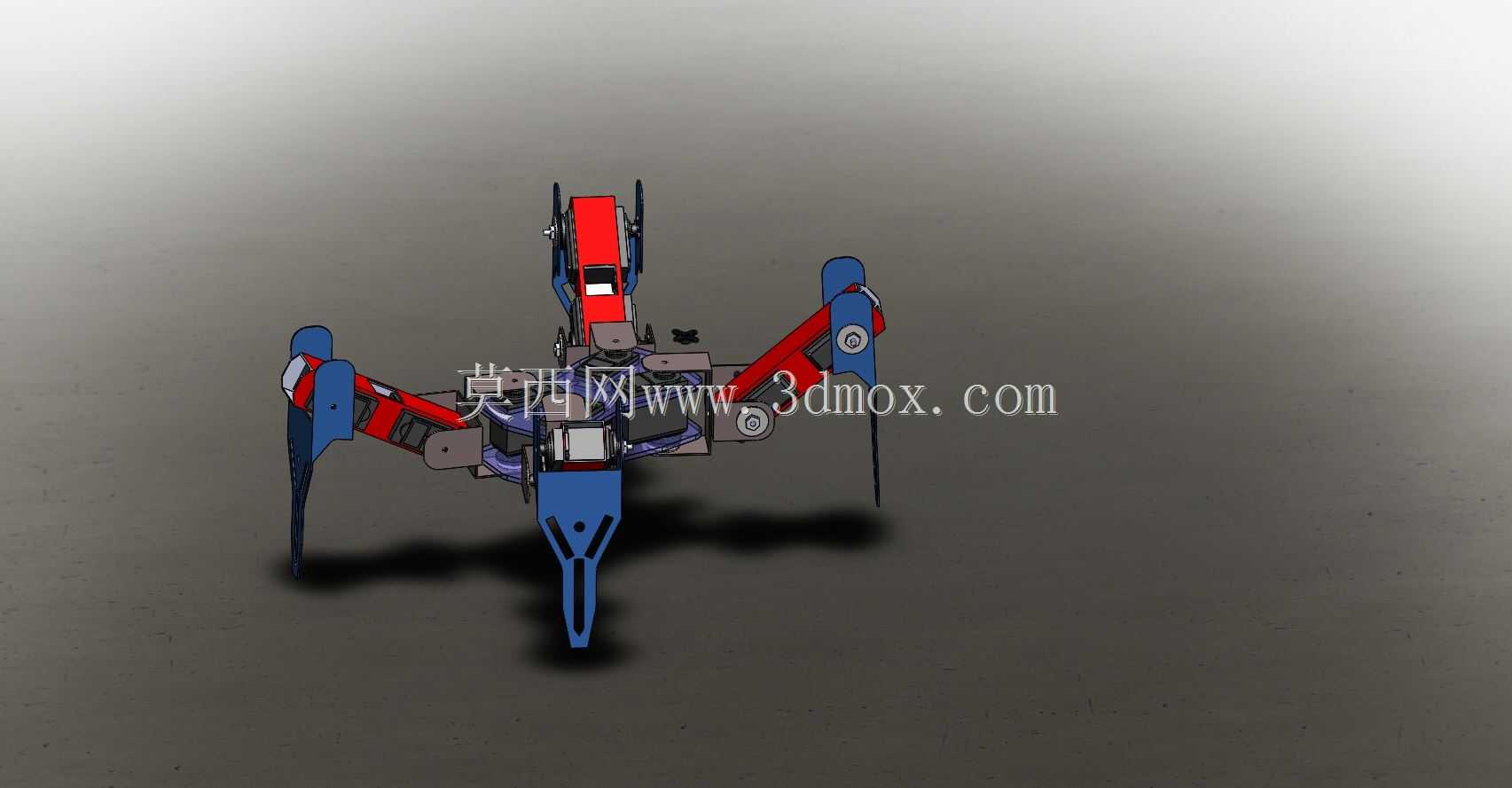

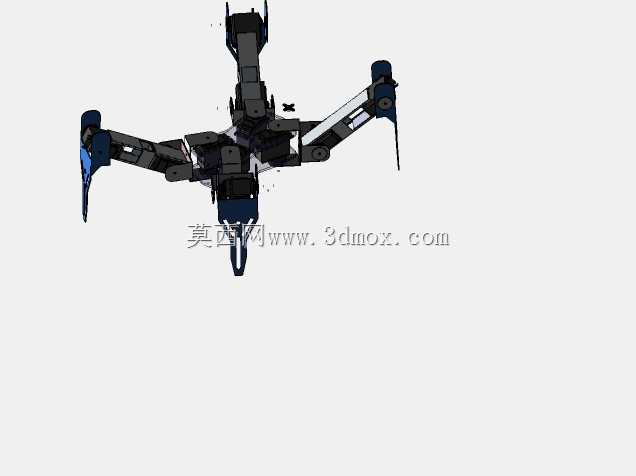

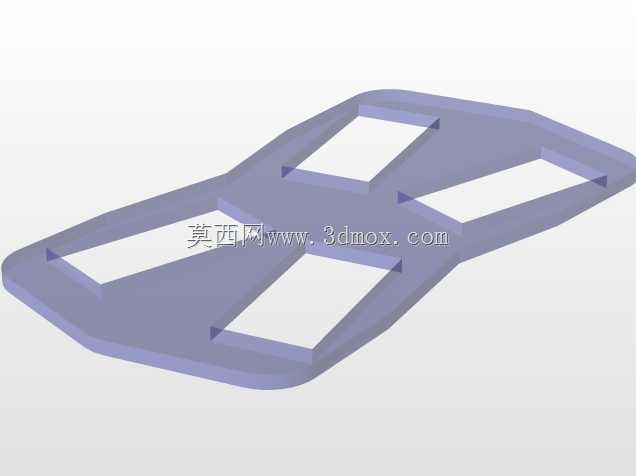

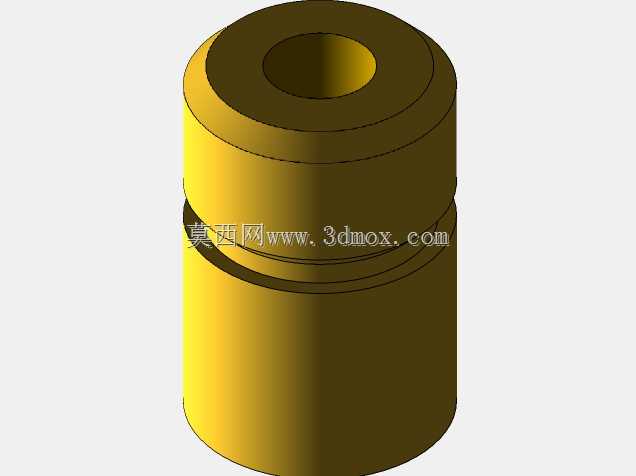

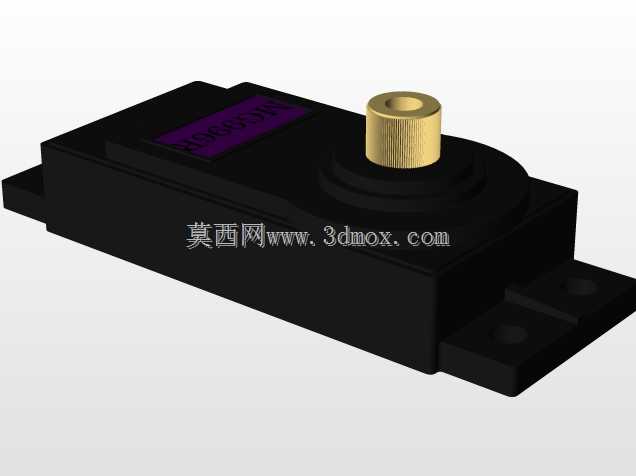

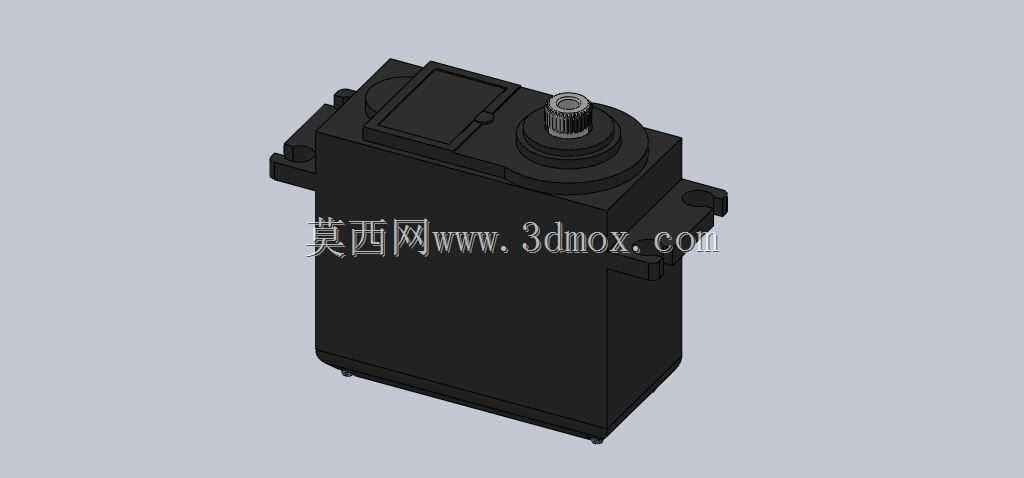

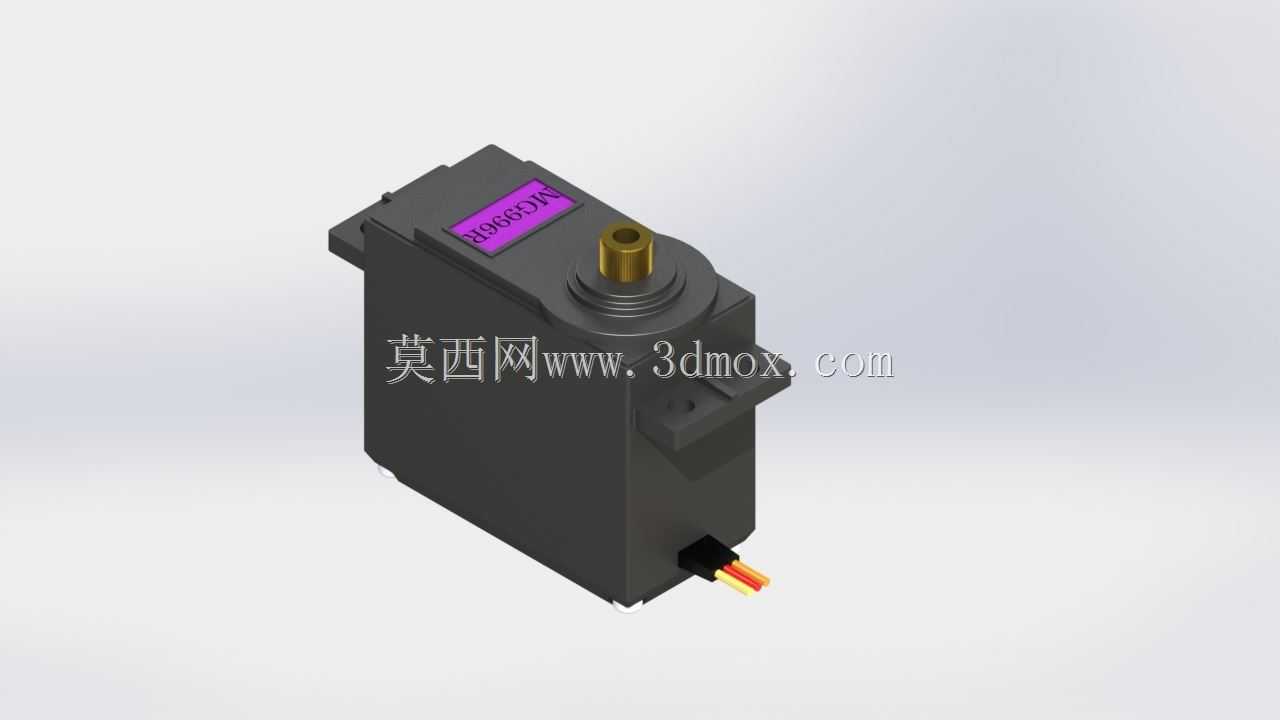

这款仿生蜘蛛构型的四足行走设备，核心面向非结构化地形的移动作业场景设计，可适配灾后废墟探查、狭窄管廊巡检、复杂地形科考等轮式设备无法通行的作业环境，依靠多足离散点支撑的行走逻辑，能在存在凸起障碍、松散坡面、窄缝间隙的地面保持稳定移动，不会出现轮式设备卡滞、打滑的问题。从结构设计逻辑来看，整体采用对称式分布式腿组布局，四条行走腿分别布置在机身主体的四个对角方位，单腿采用多连杆串联的关节构型，每段肢体的铰接位置都预留了驱动元件的安装空间，可根据负载需求选配舵机或微型伺服电机作为关节动力输出，腿部末端做了尖状收窄设计，能在接触地面时嵌入微小缝隙或松软表层，提升抓地稳定性，避免行走过程中侧滑失稳。机身主体采用分层框架式结构，上层预留了控制板、传感模块、电源模块的安装位，可根据实际作业需求加装视觉摄像头、气体检测传感器、温湿度采集模块等功能组件，下层框架作为腿组铰接的承载基座，所有铰接孔位都做了同轴度公差约束，保证四条腿的摆动平面不会出现偏斜，降低行走过程中的内应力损耗。在安装边界与尺寸适配方面，整体结构的外接轮廓做了紧凑化处理，腿组处于收拢状态时整体宽度可控制在较小范围，能够进入宽度有限的狭窄通道开展作业，单腿的摆动行程经过参数校核，迈步时的抬升高度足以跨越数倍于自身腿节直径的障碍，不会出现越障时足端剐蹭障碍的问题。关节铰接处的设计预留了轴承安装位，可加装微型滑动轴承降低转动摩擦阻力，同时减少关节间隙带来的行走晃动，提升整体移动精度。不同于轮式或履带式移动设备，这款四足结构的重心始终落在四条腿的支撑多边形范围内，行走过程中通过三条腿支撑、一条腿迈步的步态逻辑，可始终保持静态稳定，不需要额外的动态平衡算法介入就能实现稳定行走，对控制系统的算力要求更低，更适合学生竞赛、低成本巡检场景的应用落地。腿节部分采用镂空式结构设计，在保证结构强度的前提下尽可能降低自身重量，减少关节驱动的负载，提升续航表现，各段腿节的连接位置都设计了可调节的限位结构，可根据实际地形需求调整关节的摆动角度范围，适配平地快速行走、陡坡慢速爬行、障碍跨越等不同的步态模式。机身顶部预留了标准化的安装孔位矩阵，可快速搭载不同功能的作业负载，不需要额外打孔改造，拓展性较强，能够满足不同场景下的作业功能需求。
