L型直角减速BO电机结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:287893
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计
  • L型直角减速BO电机结构设计

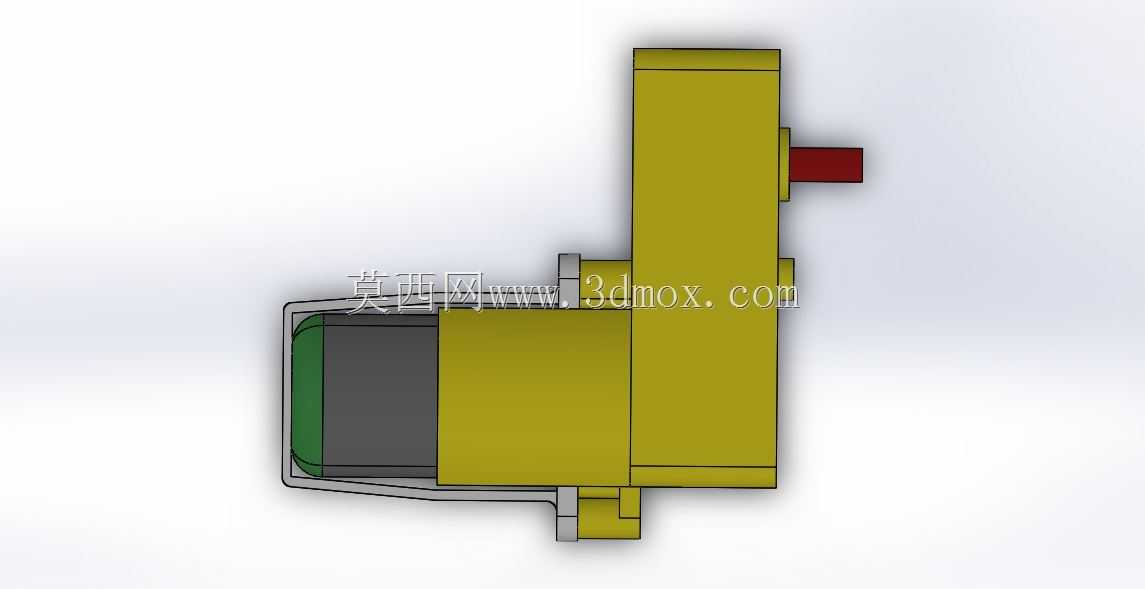

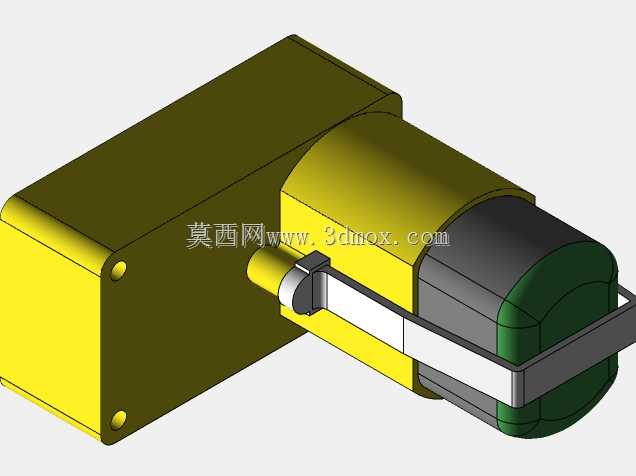

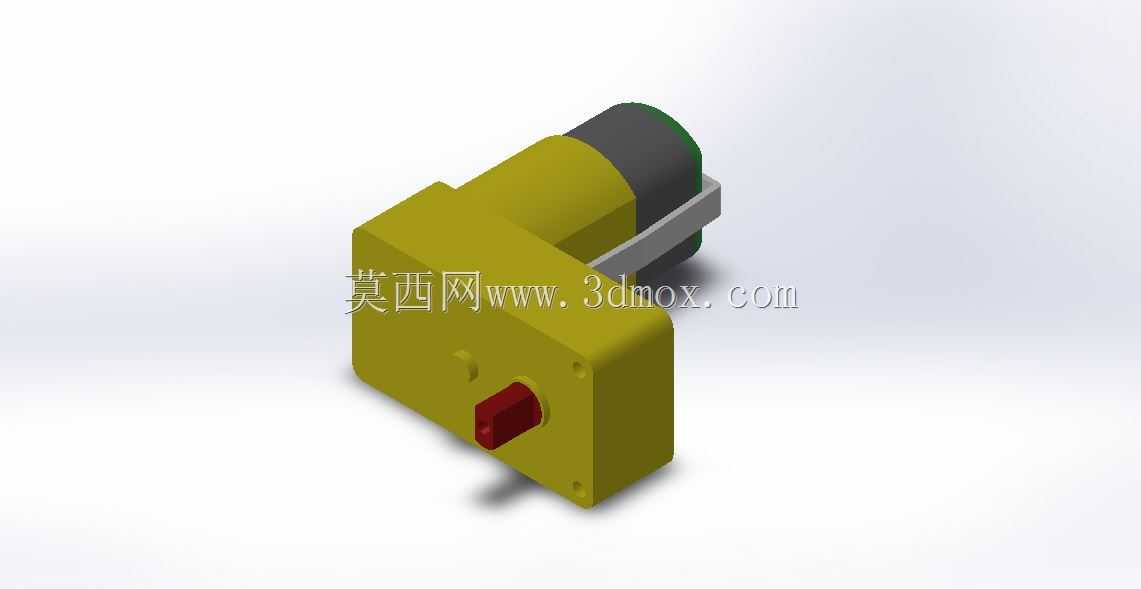

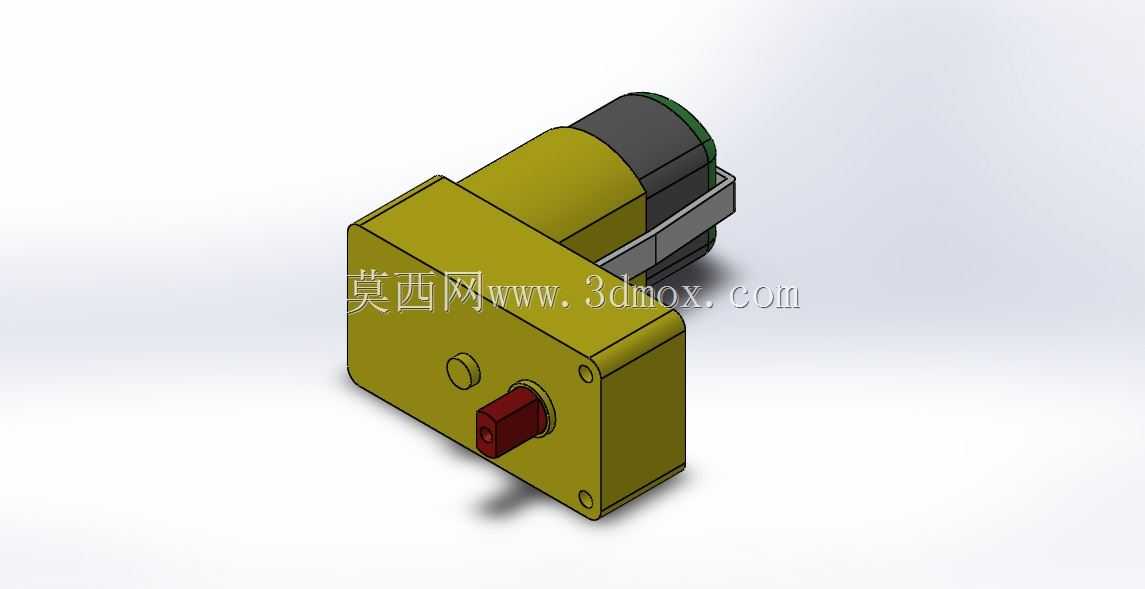

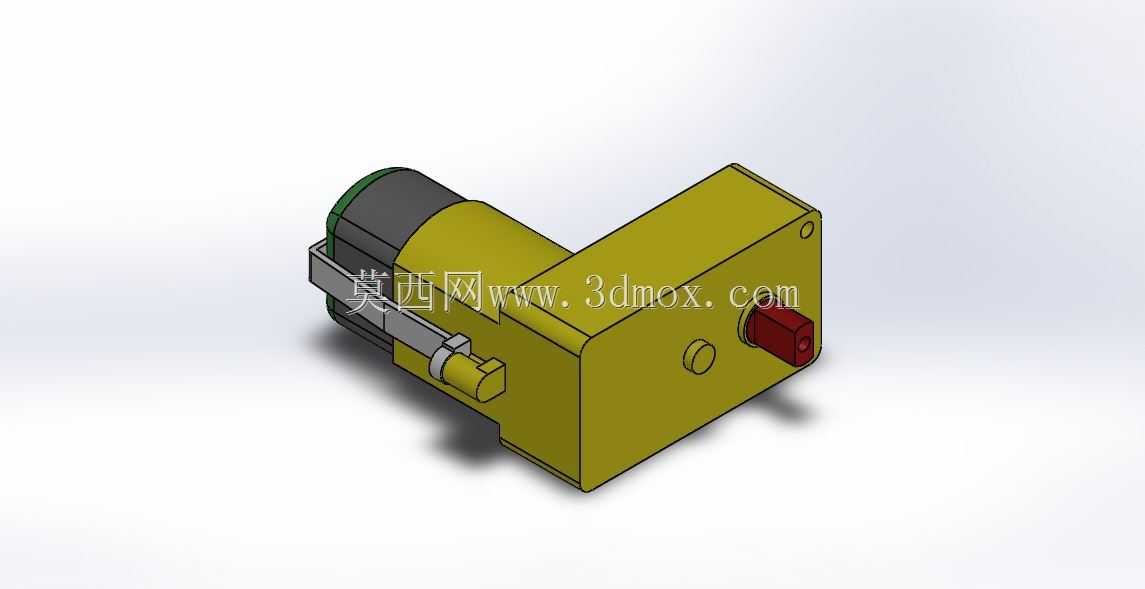

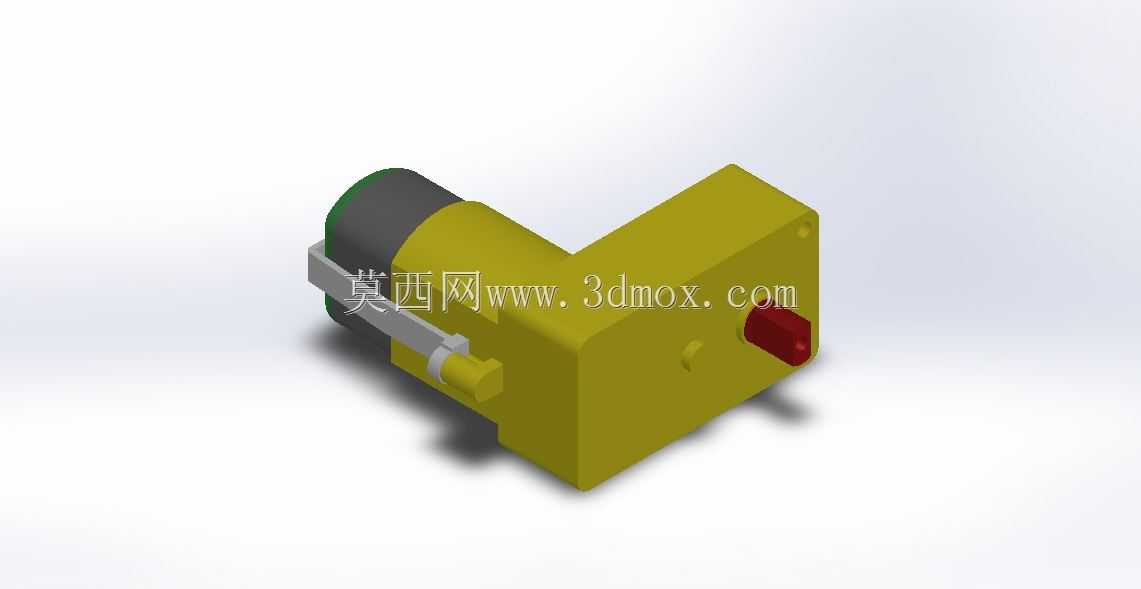

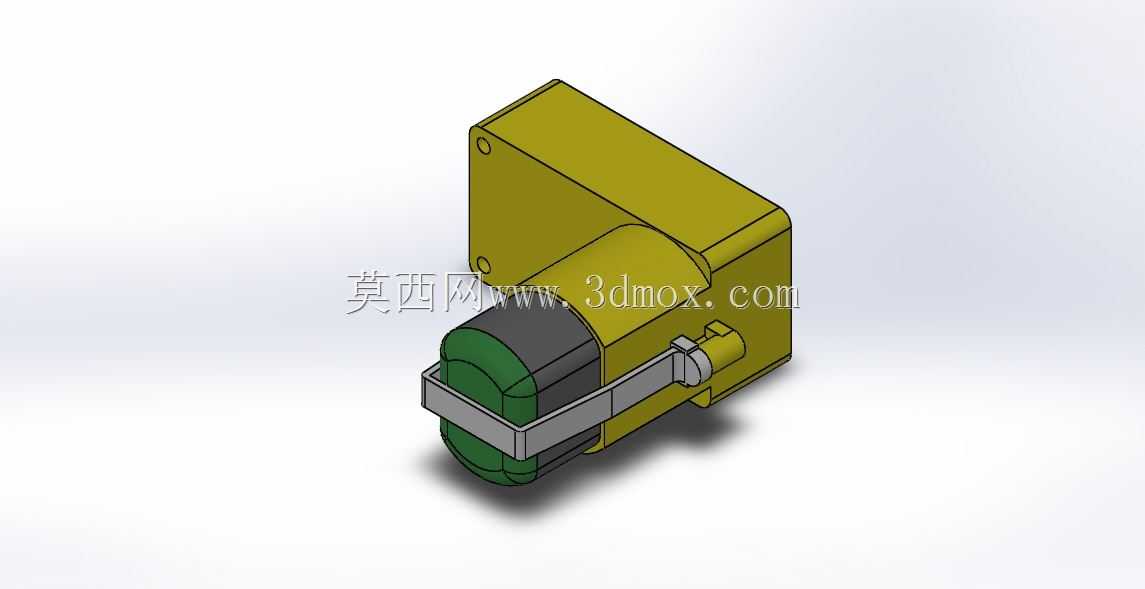

这款L型直角布局的减速电机,在小型智能玩具、桌面级教育机器人的驱动单元选型中十分常见,直角输出的结构形式能大幅压缩动力单元的轴向安装空间,适配内部布局紧凑的小型设备。从结构设计来看,其采用蜗轮蜗杆配合直齿轮的二级减速架构,输入端的电机本体与输出轴呈90度垂直布置,输出端的方形金属外壳既作为减速齿轮组的容纳腔体,也承担安装基准的作用,外壳上预留的安装孔位可直接通过螺丝固定在设备的安装基板上,不需要额外设计转接支架,能减少装配环节的零件数量。输出轴采用D型截面设计,与配套的传动轮、行走轮装配时可直接传递扭矩,不需要额外加工键槽,也能避免长期正反转工况下出现轴与连接件打滑的问题。在实际应用场景中,这类电机常被用于小型智能小车的驱动单元、仿生机器人的关节动力源,或是电动玩具的动作执行部件,其减速结构能将电机本体的高转速降低到适合负载运行的区间,同时放大输出扭矩,满足小型设备带动负载动作的动力需求。设计时需要重点关注安装边界的匹配,方形减速箱的外轮廓尺寸决定了设备内部预留的安装空间大小,输出轴的伸出长度、轴径尺寸需要与被驱动部件的安装孔位完全适配,输入端电机的接线方向也需要在整体结构布局时提前预留走线空间,避免装配时出现线材挤压、干涉的问题。齿轮组的啮合间隙在建模时已经做了合理预留,既保证传动过程的顺畅,也能减少长期运行后的齿轮磨损,外壳的边角做了小圆弧过渡处理,避免装配过程中锐边划伤操作人员,同时也能减少外壳应力集中的问题,提升壳体的结构强度。这类直角减速电机的选型过程中,除了关注扭矩、转速等动力参数,安装尺寸的匹配度是决定其能否适配目标设备的核心因素,三维模型完整还原了其外形轮廓、安装孔位、轴伸尺寸等关键结构,可直接用于设备整体的装配干涉检查、安装位结构设计,不需要反复测绘实物尺寸,能大幅缩短结构设计阶段的周期。
