25规格链轮配套传动链条结构设计

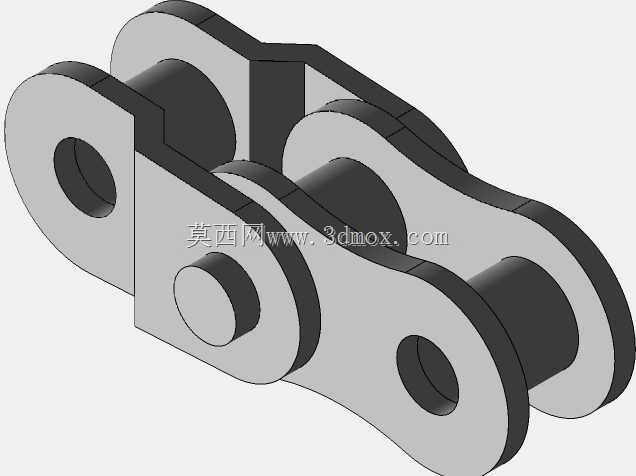

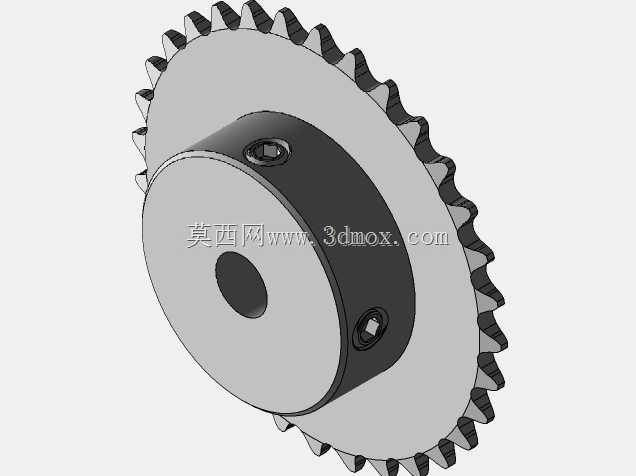

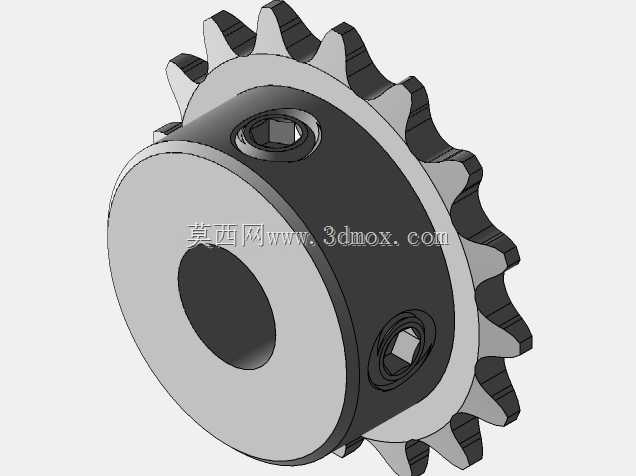

这套链轮链条传动副，核心适配小载荷精密传动场景，常见于桌面级小型设备、轻型代步工具的动力传递环节，比如小型ModBox类链条防护装置的配套传动单元，也可用于小型自动化输送线、教学演示机械结构的动力传输模块。从结构设计来看，链轮采用轮毂与齿圈一体化的加工结构，轮毂侧设置两个径向顶丝孔，安装时可通过紧定螺钉直接锁紧在对应直径的传动轴上，无需额外加工键槽，大幅降低小载荷场景下的轴加工成本与装配难度，这种顶丝锁紧的固定方式，也方便后期维护时快速调整链轮的轴向安装位置，适配不同中心距的传动布局。齿形部分严格匹配25号链条的节距参数，齿廓曲线经过啮合校验，能保证链条滚子顺畅进入齿槽，减少传动过程中的卡滞、跳齿风险，齿顶做了小倒角处理，避免链条啮合时出现剐蹭磨损，延长整套传动副的使用寿命。链轮的轴向厚度、轮毂外径都做了边界控制，轮毂突出齿圈侧面的长度经过测算，既保证顶丝锁紧时有足够的螺纹啮合长度，又不会额外占用过多安装空间，适配紧凑布局的设备内部安装需求。配套的链条为标准25号规格，链节间隙控制在合理公差范围内，既能保证传动时的弯折灵活性，又不会因为间隙过大产生传动回程误差，适合对传动精度有一定要求的轻载场景。在实际应用中，这套传动副可直接搭配小型驱动电机使用，通过调整链轮与电机输出轴的安装同轴度，就能实现稳定的动力传递，配套的防护装置设计可以将传动副整体包裹在内，避免运行过程中异物卡入链节间隙，也能防止操作人员误触运动部件引发安全隐患。设计过程中优先考虑了装配便捷性，链轮的中心孔为标准通孔，可适配常用直径的光轴，无需定制特殊轴件，对于做小型设备开发、机械教学模型制作的从业者来说，这套结构可以直接复用，不需要重新计算齿形参数、校核啮合间隙，能大幅缩短结构设计周期。从安装边界来看，链轮的最大外径、齿宽尺寸都控制在小尺寸范围内，整套传动副的中心距可根据实际使用需求通过增减链条链节来调整，适配不同安装空间的设备布局，不管是水平传动还是垂直传动布局，都能通过调整张紧结构保证链条的合适张紧度，避免传动过程中出现链条松脱、打滑的问题。
