ABB机器人配套卡盘夹持翻转蓄能工作站

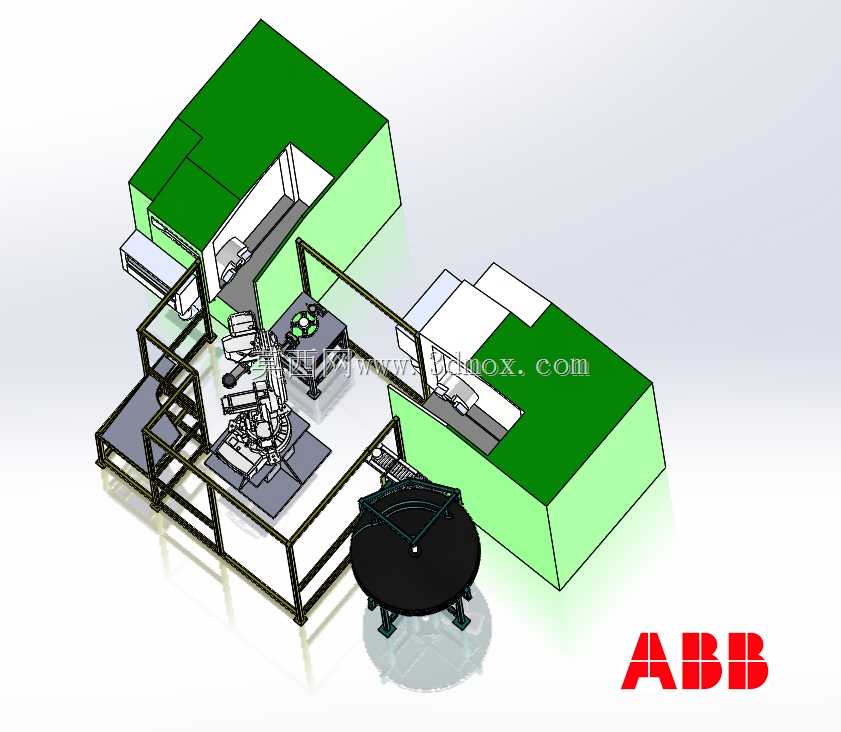

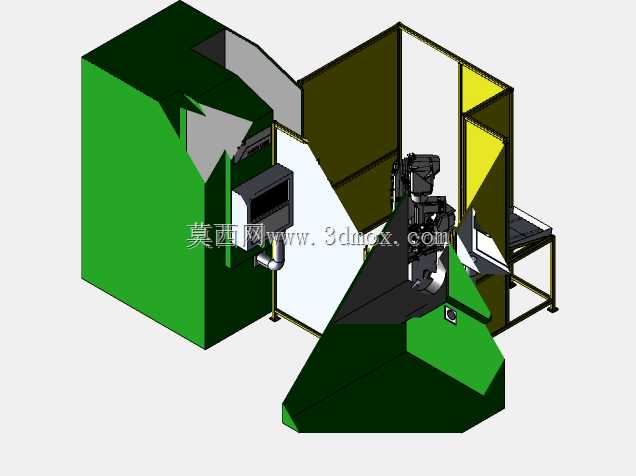

这套集成工作站主要面向机加工上下料、零件多面加工转序的生产场景，在汽车零部件、精密五金加工的离散制造车间中，可替代人工完成重型零件的姿态调整、工位转序与夹持定位，解决传统人工翻转重型零件时定位精度差、劳动强度高、作业安全风险大的痛点。整套设备以ABB工业机器人为核心执行单元，搭配回转式上料转盘、双工位加工单元防护框架、卡盘式夹持翻转机构，外围采用铝型材搭配安全防护网划定作业边界，避免人员误入作业区间引发安全事故。从设计逻辑上看，整套布局优先考虑作业半径的覆盖合理性，回转上料盘布置在机器人作业半径的近点位置，待加工零件放置在转盘工位后，转盘可自动转位将零件送至机器人取料位，减少机器人空行程距离；两侧的加工单元对称布置在机器人作业范围的两侧，机器人完成单工位上下料后可直接转向另一侧工位作业，大幅压缩作业等待间隙。夹持翻转机构采用卡盘式定心结构，可适配不同直径的盘类、轴类零件夹持，夹持到位后可带动零件完成180度姿态翻转，满足零件正反面加工的姿态需求，蓄能器模块集成在夹持机构的气路/液路系统中，可在系统压力波动时维持夹持力稳定，避免突发断气断压时零件脱落引发的设备或零件损伤。安装边界方面，整套工作站的占地尺寸适配常规中小型机加工车间的工位排布，防护框架的高度符合车间安全防护标准，底部采用膨胀螺栓与地面固定，可抵消机器人高速运行时产生的振动，保证重复定位精度满足加工上下料的公差要求。回转转盘的承载能力适配常规中小型机加工零件的重量，转盘定位采用锥销定位结构，转位重复定位精度可控制在±0.05mm以内，保证机器人取料时的位置一致性。夹持端的卡盘采用快换接口设计，可根据加工零件的外形快速更换适配的卡爪，无需整体拆卸夹持机构，缩短产线换型的调试时间。气路管线采用拖链内置排布，避免机器人运行过程中管线拉扯磨损，延长管线使用寿命，所有外露的运动部件均设置防护挡板，防止切屑、切削液飞溅进入机构内部造成卡滞或磨损。
