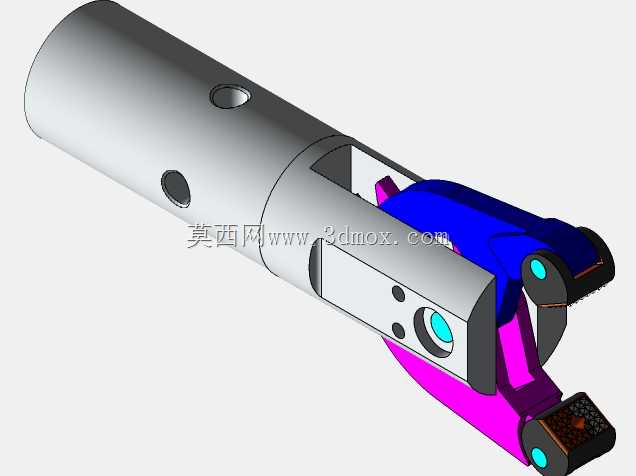

工业机器人末端夹持执行夹钳结构

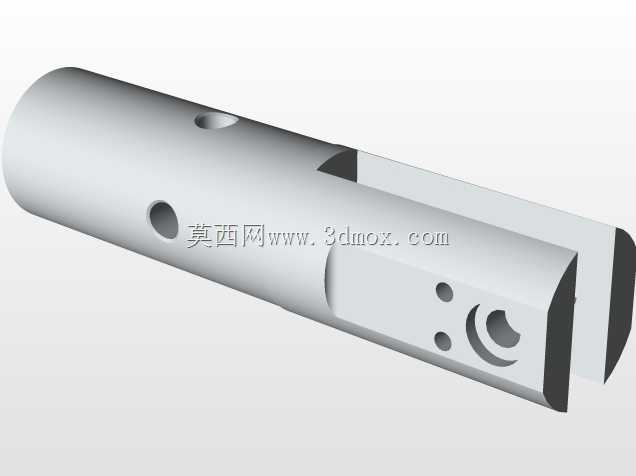

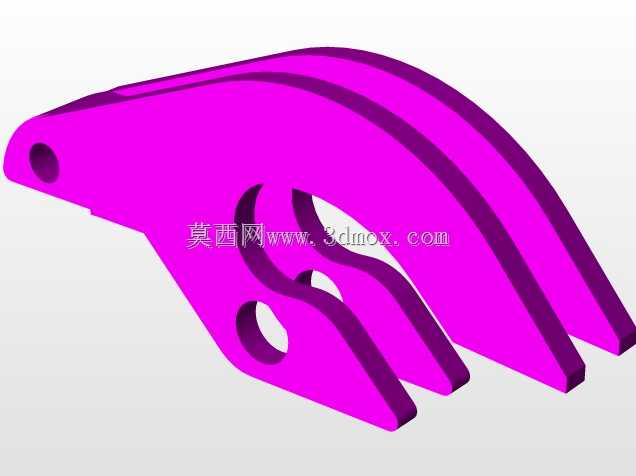

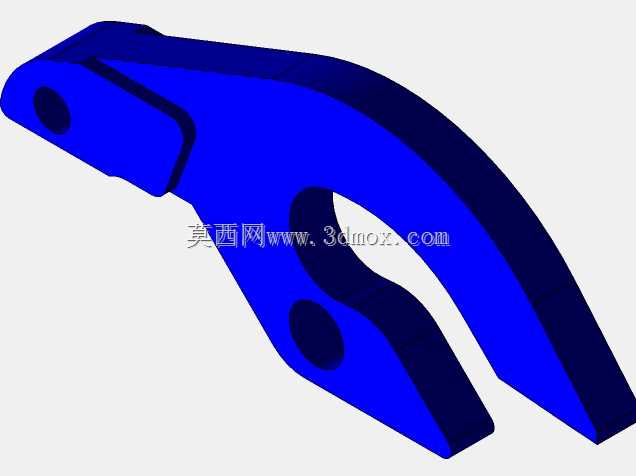

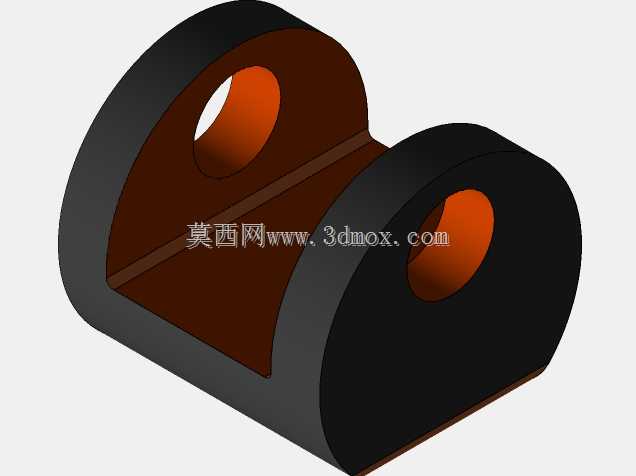

这类夹钳属于工业机器人末端执行机构的核心配套部件，主要适配圆柱臂杆式工业机器人的末端安装接口，常见应用在3C电子小件分拣、精密零部件上下料、轻量化工件装配工位中，替代人工完成重复性的夹持搬运动作，适配洁净车间、常规机加工产线等多种作业环境。从结构设计来看，主体采用圆柱套筒式安装基座，基座侧壁预留两组径向定位销孔，可直接套接在对应直径的机器人臂杆末端，通过紧定螺钉或者销钉完成周向与轴向固定，安装时不需要额外设计转接法兰，能大幅缩减末端执行机构的整体悬伸长度，降低机器人腕部的负载力矩，提升高速运动时的末端稳定性。夹钳的驱动联动部分采用对称式双指布局，指节部分通过多组铰接销轴连接，开合动作通过内置的联动杆实现同步运动，避免单指偏移导致的夹持偏心问题；指端预留了防滑纹理安装位，可根据夹持工件的材质更换橡胶垫、硬质合金压块等不同接触头，既能夹持表面易刮伤的塑料壳体、铝制小件，也能满足带一定油污的机加工钢件的夹持摩擦力需求。设计时将驱动元件的容纳腔集成在基座套筒内部，没有外露的管线或者凸起结构，能避免作业过程中与周边工装、输送线发生勾挂干涉，整体外轮廓做了圆角过渡处理，在狭窄的设备内部作业时不会剐蹭周边元器件。夹钳的开合行程覆盖常见小型工件的尺寸范围，夹持力可通过驱动端的压力参数调整，不会出现夹伤薄壁工件或者夹持力不足导致工件脱落的问题。铰接位置的轴孔配合采用间隙配合设计，预留了润滑脂存储槽，长期往复运动时不会出现卡滞，维护时只需要定期在铰接点补充润滑脂即可，不需要整体拆解结构。从安装边界来看，套筒基座的外径适配常规小型机器人的臂杆尺寸，整体长度控制在合理范围内，不会因为末端负载过长导致机器人的运动半径超出预设范围，夹钳完全闭合时的外轮廓直径小于基座外径，在穿过设备预留的避让孔时不需要额外扩大开孔尺寸，适配现有产线的改造升级需求，不需要对原有设备的布局做大规模调整。
