铱星卫星通信RockBLOCK MK2终端结构

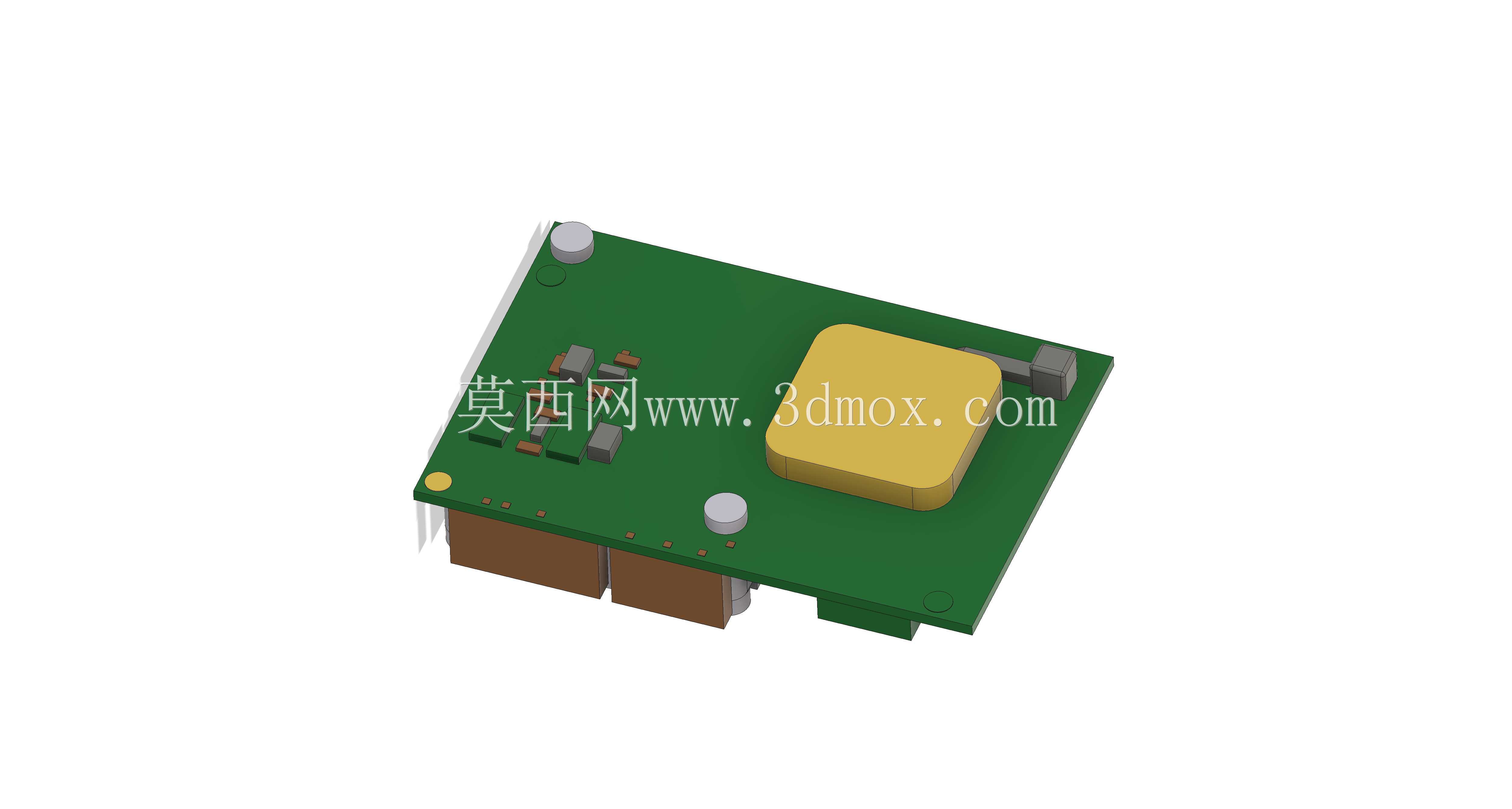

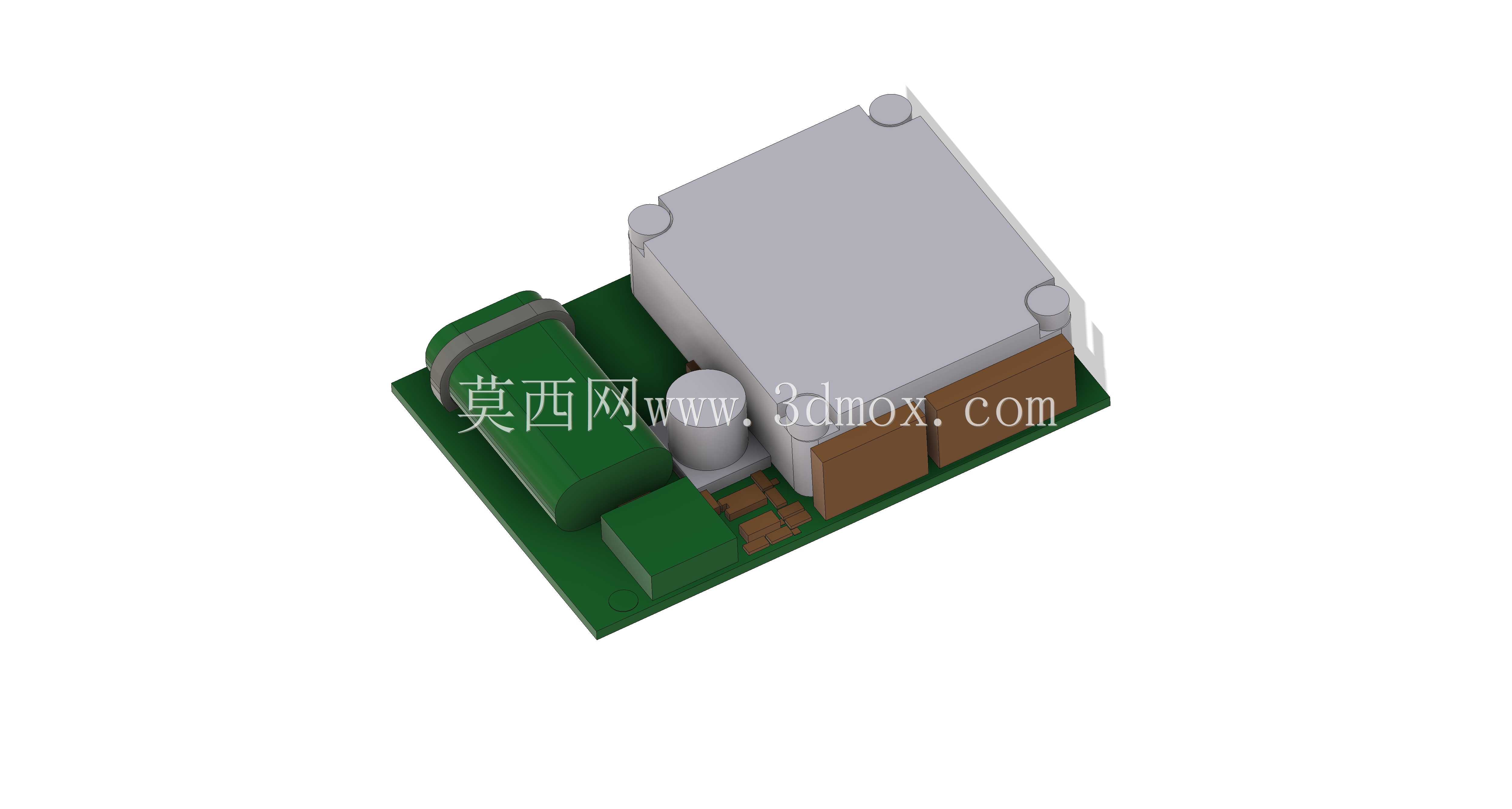

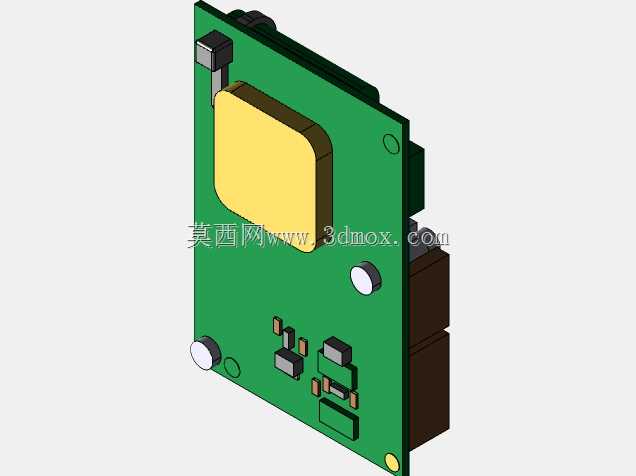

在野外地质勘探、远洋航行、极地科考这类无地面公网信号覆盖的作业场景中，常规WiFi、GSM通信设备完全失去作用，RockBLOCK MK2作为即插即用的铱星卫星通信终端，能够在任何可清晰观测到天空的点位完成短消息的收发作业，为无信号区域的作业人员提供稳定的数据传输链路。从结构设计层面看，这款终端在开发阶段就充分考虑了嵌入式集成需求，既可以作为独立通信模块直接使用，也能作为PCB或封装产品的配套组件嵌入到整套设备内部，适配不同场景的集成要求。设备内置全双向通信系统，集成了匹配铱星频段的天线模块与电源调节电路，无需额外搭配复杂的信号调理组件即可完成基础通信功能搭建；针对有远距离信号增益需求的使用场景，设计预留了可选SMA连接器接口，用户可根据现场安装环境外接适配频段的外置天线，进一步提升信号接收与发射的稳定性。供电接口设计兼顾了现场使用的灵活性，支持USB供电与直接报头连接供电两种模式，无需专用供电模块即可适配野外作业的常见供电条件，真正实现全球范围内无地域限制的通信覆盖。在数据传输链路设计上，终端可直接将采集到的短消息数据通过电子邮件或直连方式发送至指定web服务端，无需额外搭建中转服务器，降低了整套远程监测系统的搭建复杂度。做结构集成设计时需要注意，该终端的安装边界需要避开金属遮挡结构，保证内置天线的上方无连续金属遮挡，避免信号被屏蔽；外接天线版本的安装需要预留SMA接头的走线空间，同时做好接头位置的防水密封处理，适配野外高湿、高盐雾的使用环境。终端的杆到杆通信链路经过专门优化，数据传输延迟控制在铱星系统的允许范围内，能够满足应急通信、工况数据回传这类对时效性有一定要求的使用场景。建模过程中完整还原了终端的接口位置、壳体安装孔位、天线布局等关键结构特征，可直接用于配套设备的结构干涉检查、安装位设计，也可用于卫星通信系统的方案展示、布局模拟，帮助结构工程师在设计阶段就完成通信模块的适配验证，减少后期样机调试阶段的结构修改工作量。
