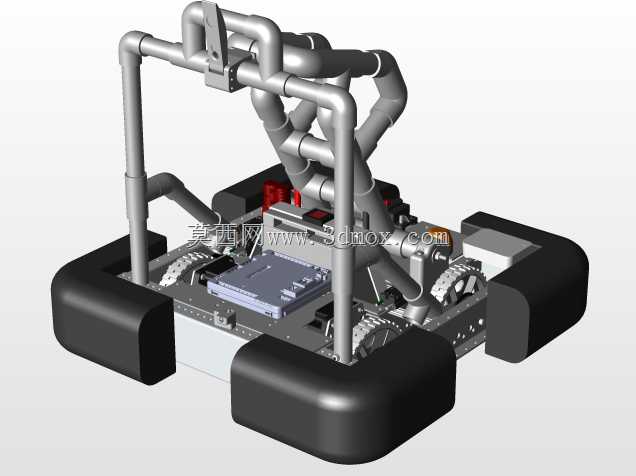

FRC赛事7818队2019赛季竞技机器人结构

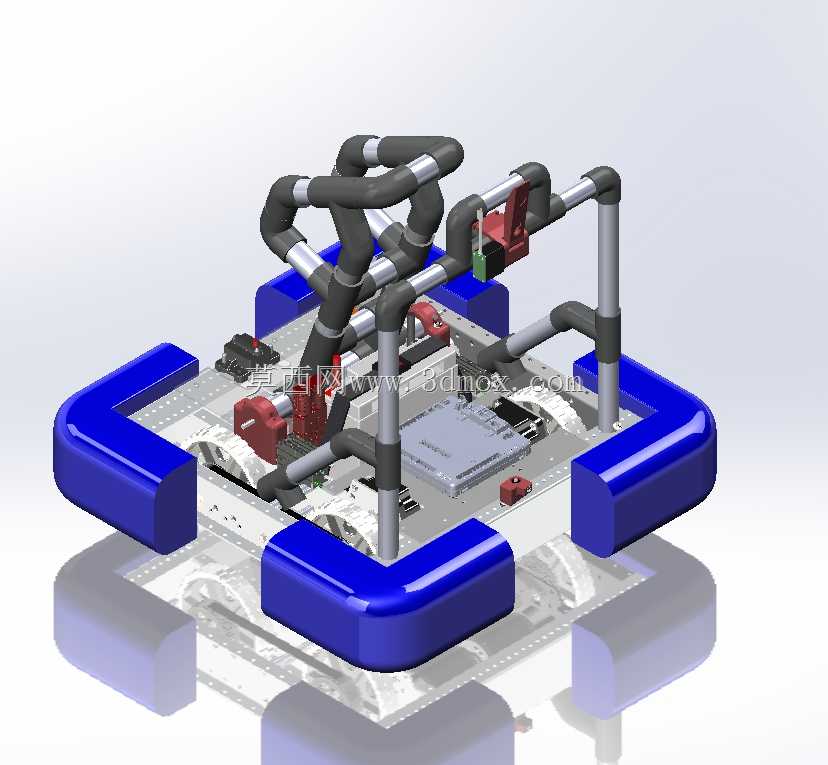

该竞技机器人面向青少年机器人对抗赛事场景设计，核心用途是在指定竞赛场地内完成物料拾取、投射、障碍规避及对抗防守类赛事任务，整体结构围绕赛事规则的边界要求搭建，底盘采用四周带防撞缓冲结构的框型布局，四个边角的蓝色缓冲件采用圆角包覆设计，可在高速对抗碰撞时吸收冲击能量，避免内部核心结构受撞击损坏，底盘框架采用标准工业铝型材拼接成型，型材连接处采用角件与螺栓紧固，兼顾装配便捷性与结构强度，底盘内部预留了电池、控制模块、驱动轮组的安装空间，驱动轮采用麦克纳姆轮布局，可实现全向移动，适配赛事场地内狭小空间的转向与位移需求。上部的管路式框架结构采用轻质碳纤维管与标准管接头拼接，在保证整体结构刚度的前提下尽可能降低整机重量，框架上集成的执行机构包含物料拾取夹爪与投射组件，夹爪采用气动驱动方式，可快速完成赛事指定物料的抓取与释放动作，投射组件的俯仰角度可通过舵机调节，适配不同距离的投射需求，管路上预留了传感器安装位，可根据赛事任务需求加装视觉识别模块、距离传感器等检测元件，实现目标物料的自动识别与定位。整机的安装边界严格遵循赛事规则的尺寸限制，静态状态下外轮廓不超出规则限定的起始区尺寸，上部框架的高度适配赛事场地内的通行限高要求，所有外露的管路与线缆均通过管卡固定在框架内侧，避免移动过程中剐蹭场地障碍或对方机器人造成结构损坏。设计过程中优先考虑了赛事场景下的快速维修需求，所有模块化组件均采用快拆式连接结构，驱动轮、夹爪、投射模块等易损部件可在赛事间隙快速更换，电气元件的布线采用分区域理线方式，控制模块、驱动模块、电源模块分区布置，减少信号干扰的同时方便故障排查，底盘下部预留了足够的离地间隙，可顺利通过场地内的坡道、凸起障碍等地形，防撞缓冲件采用耐磨工程材质制作，可承受多次高速碰撞而不出现开裂变形，整机的重心经过配平设计，在高速启停、急转向、碰撞对抗时不会出现侧翻风险，上部框架的受力点均经过加强处理，可承受投射机构工作时的后坐力以及对抗过程中的侧向冲击力。
