堡垒竞技赛事专用对抗作业机器人结构

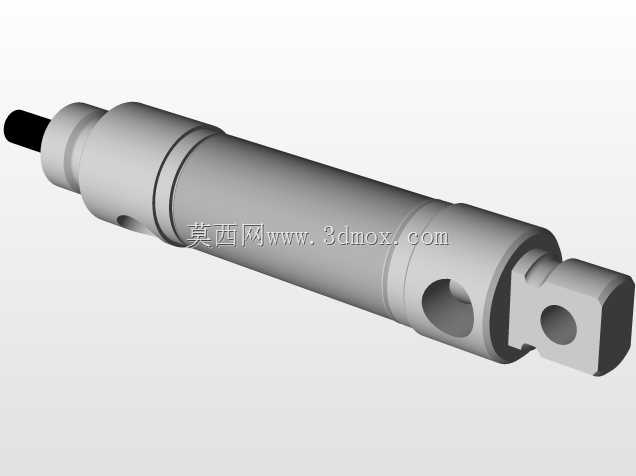

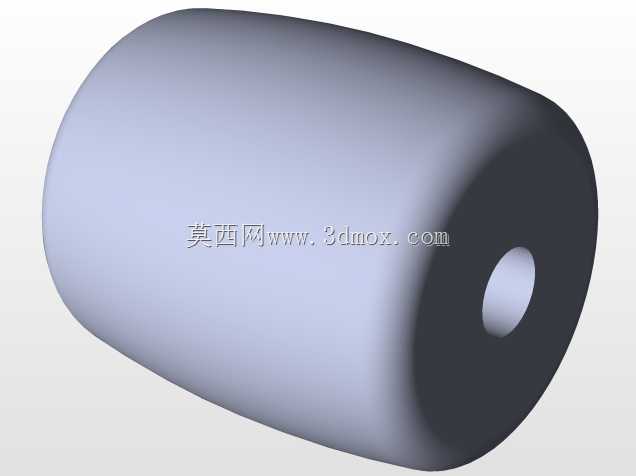

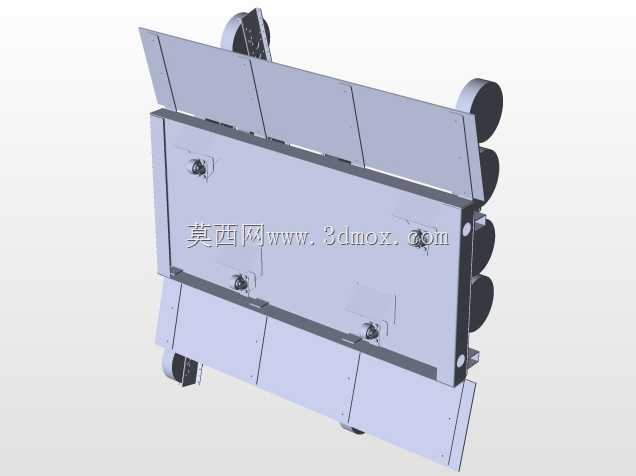

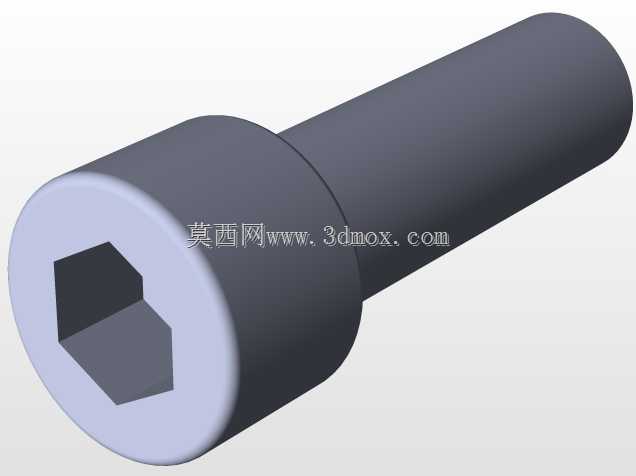

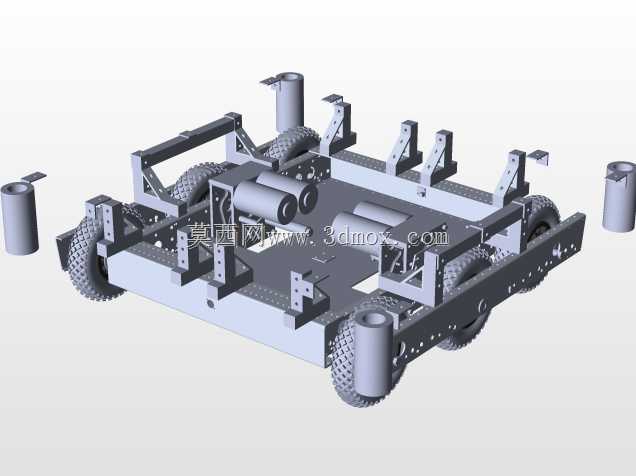

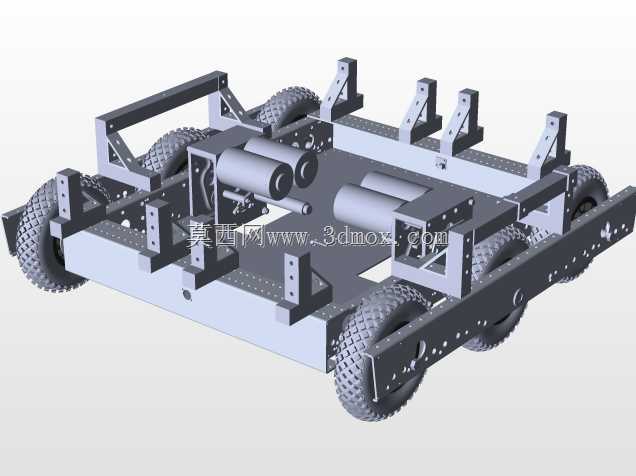

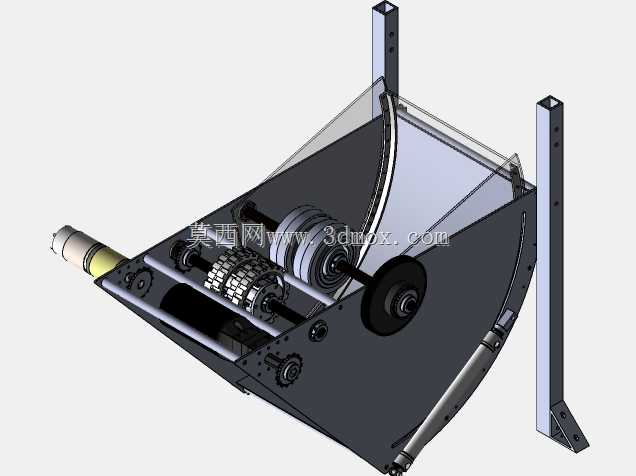

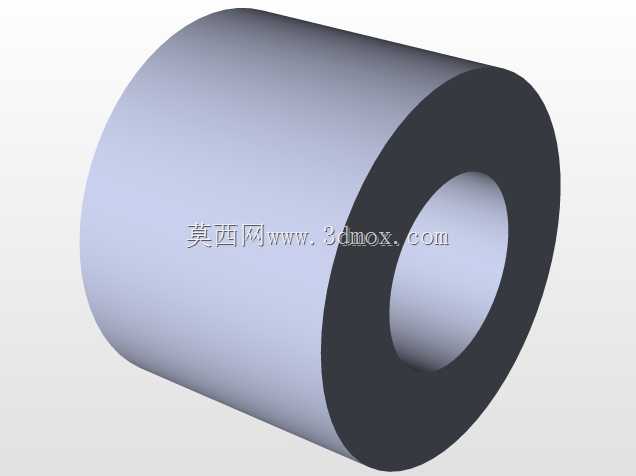

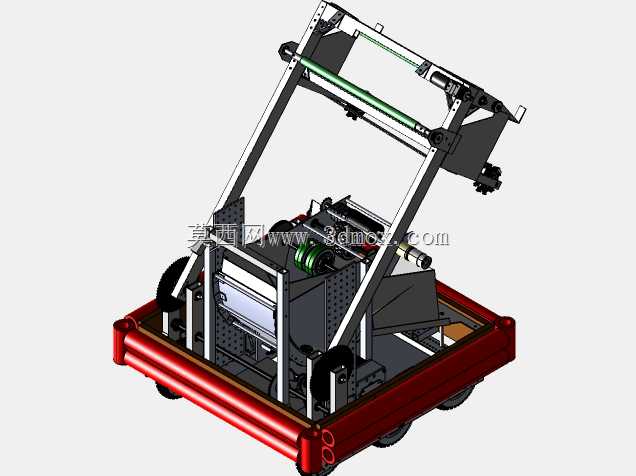

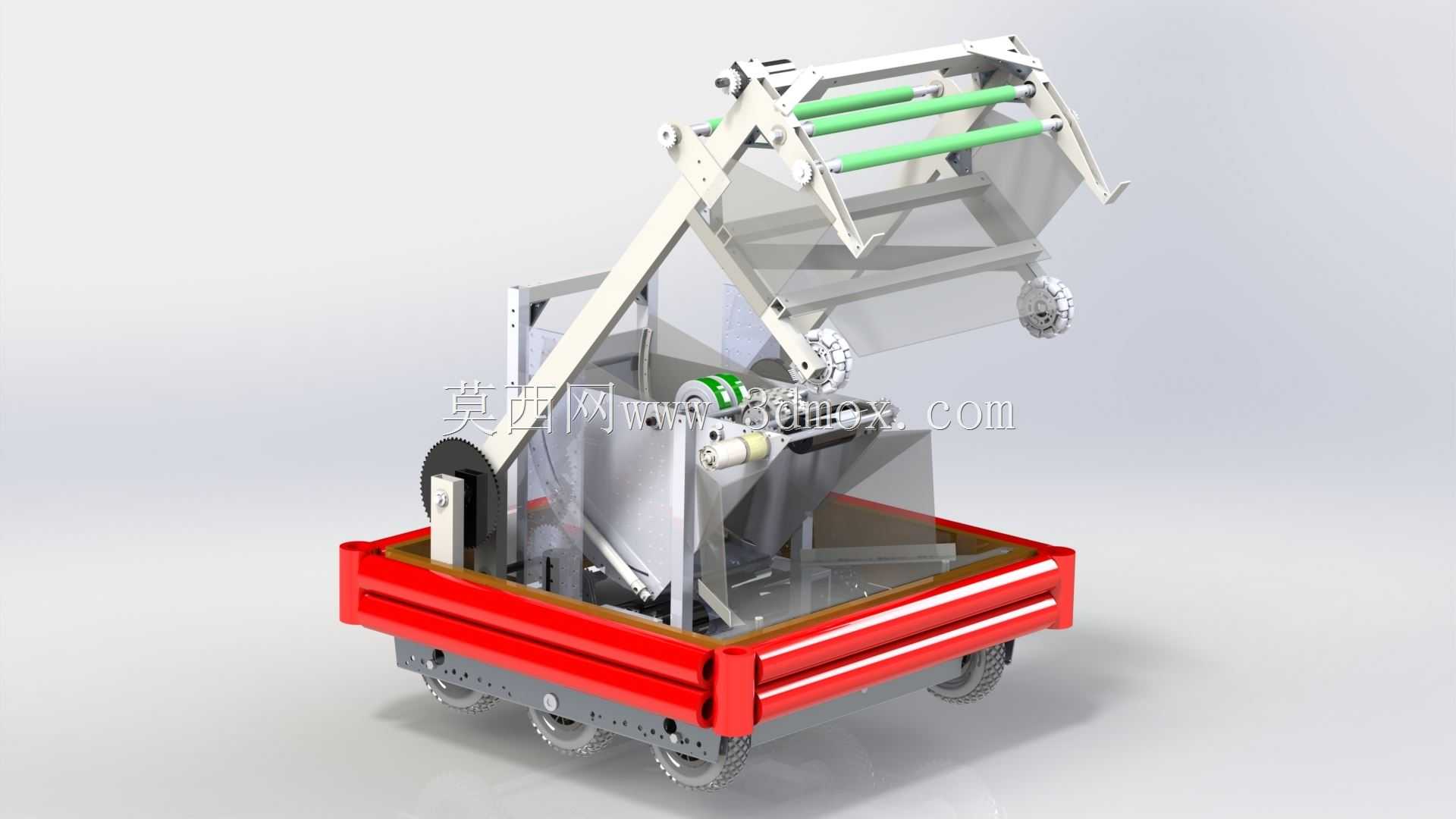

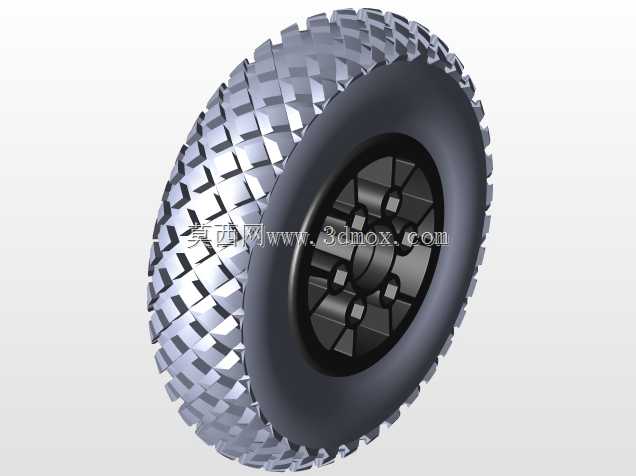

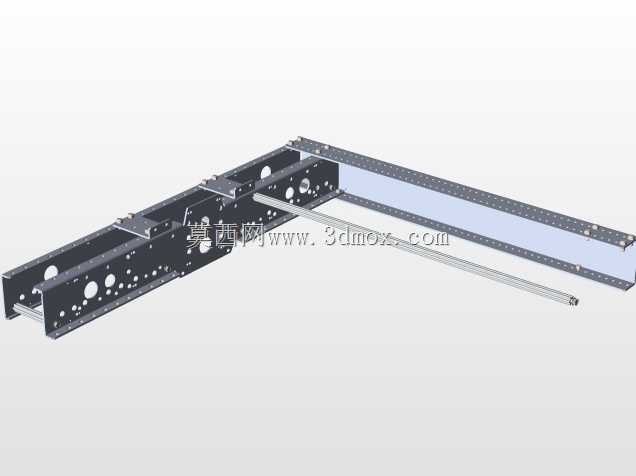

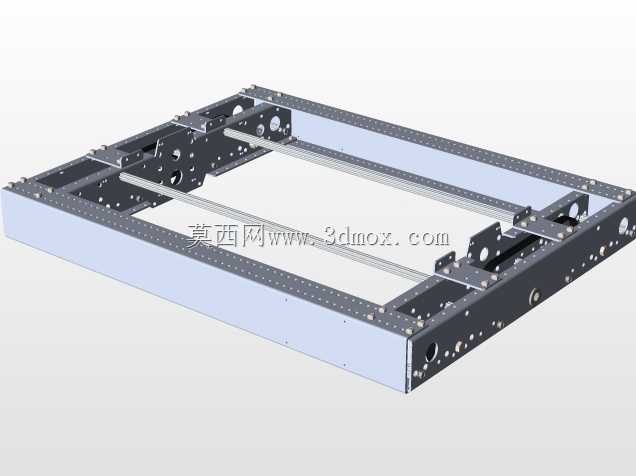

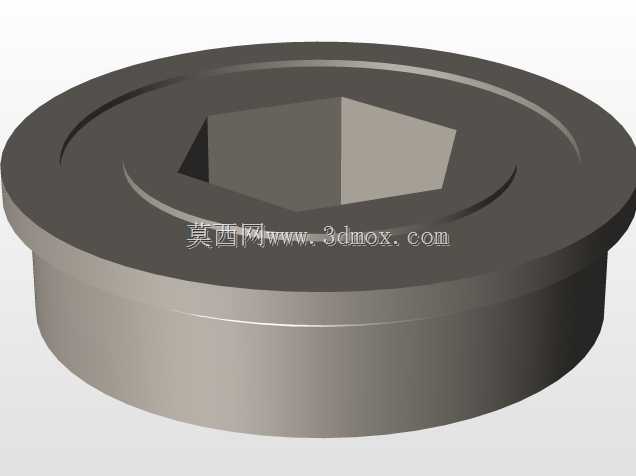

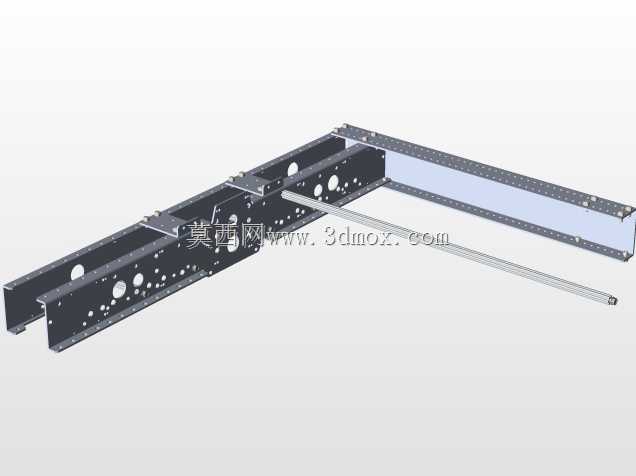

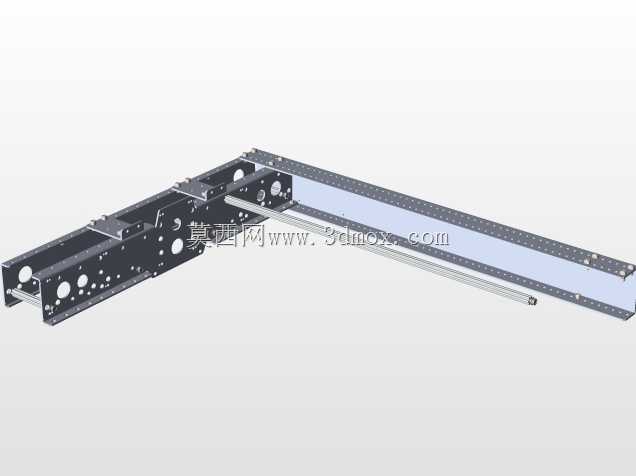

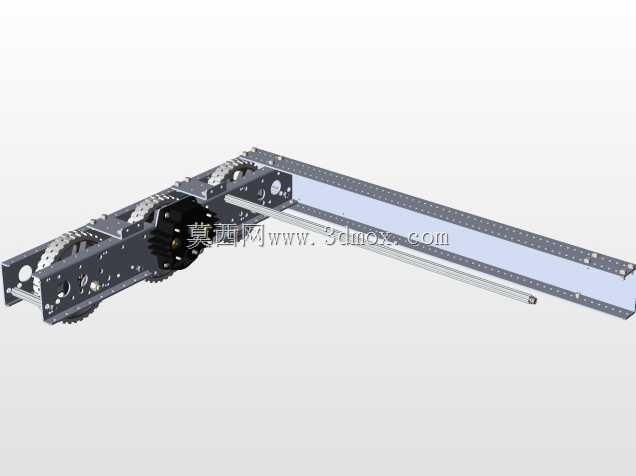

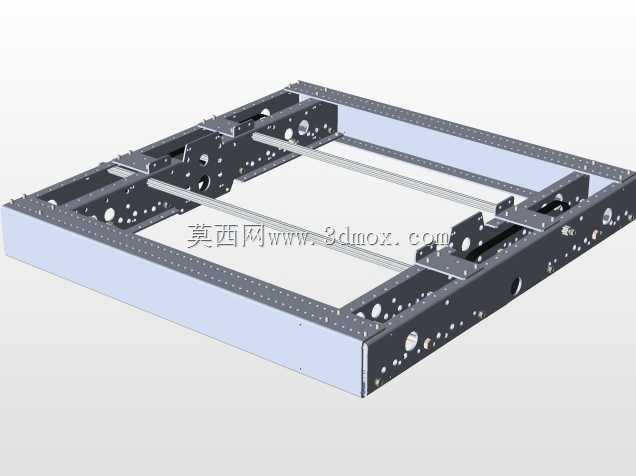

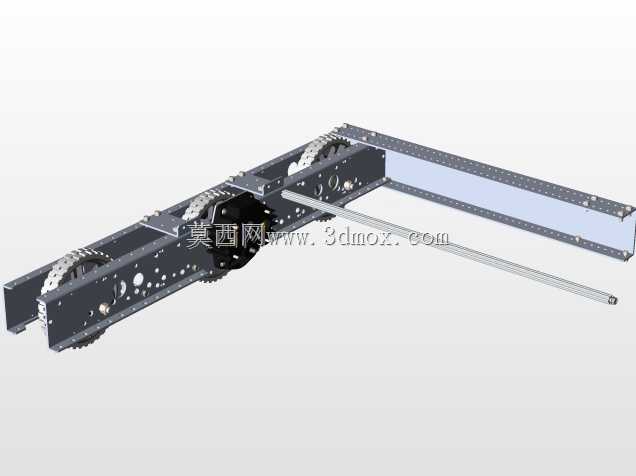

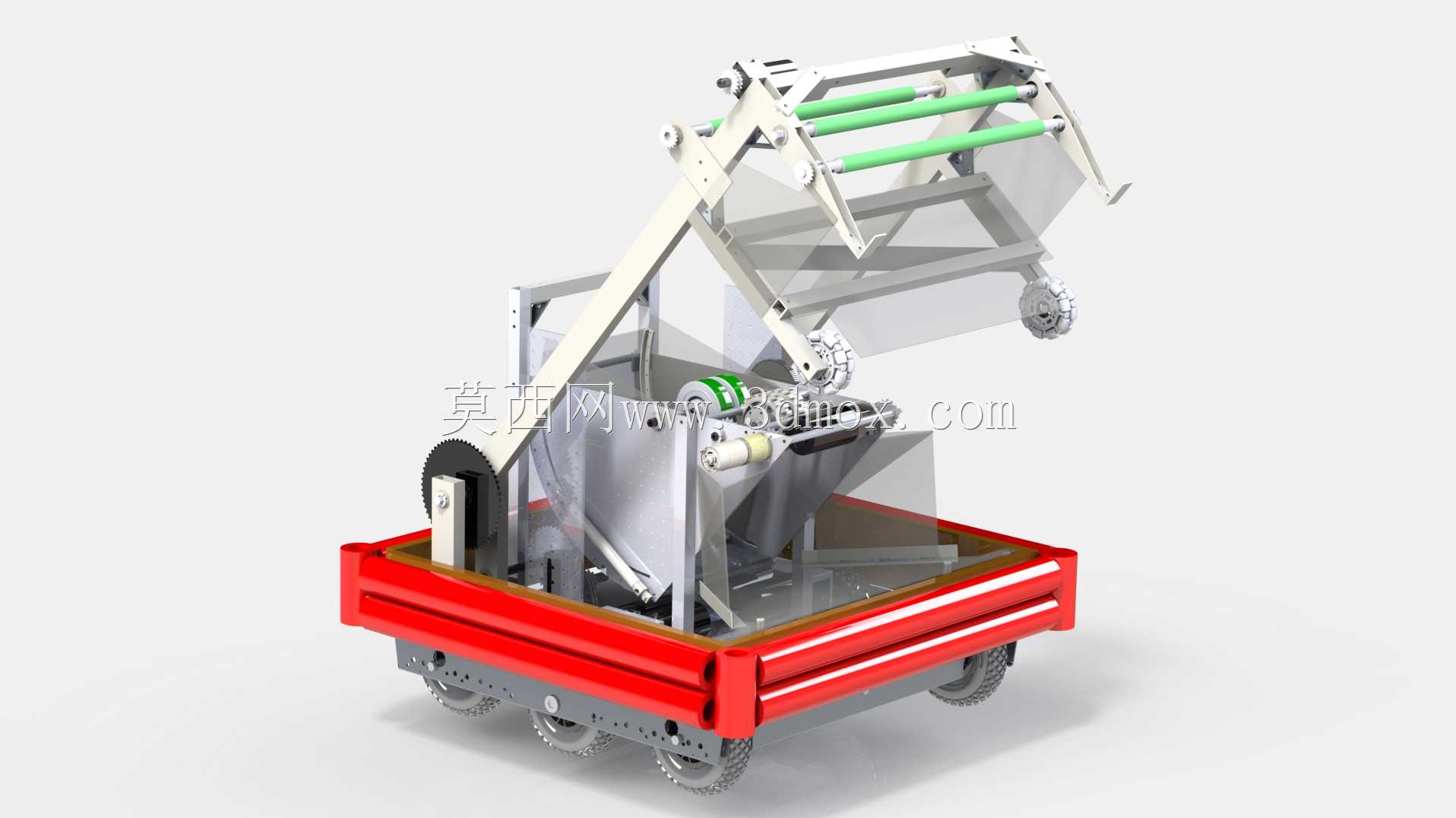

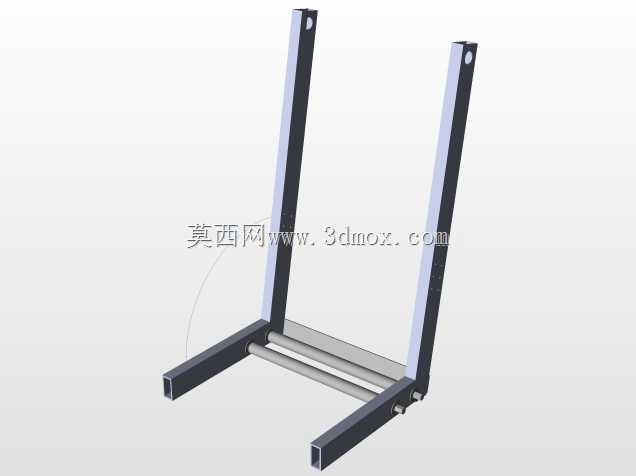

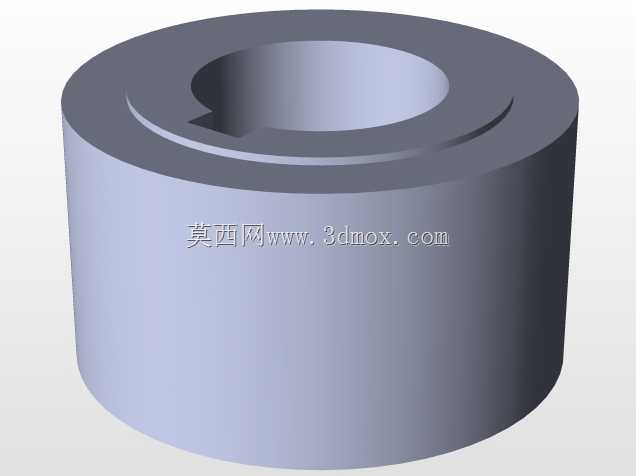

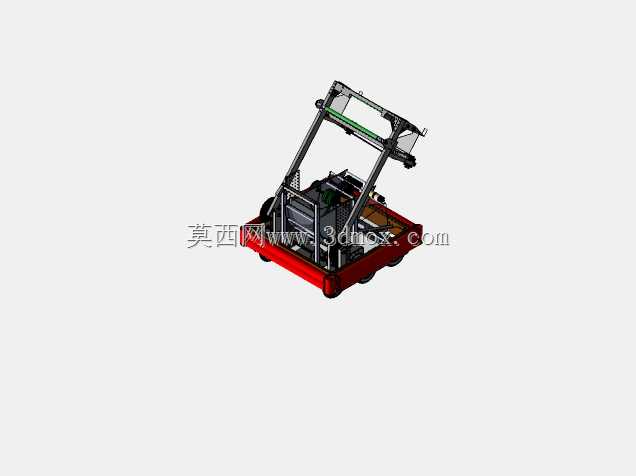

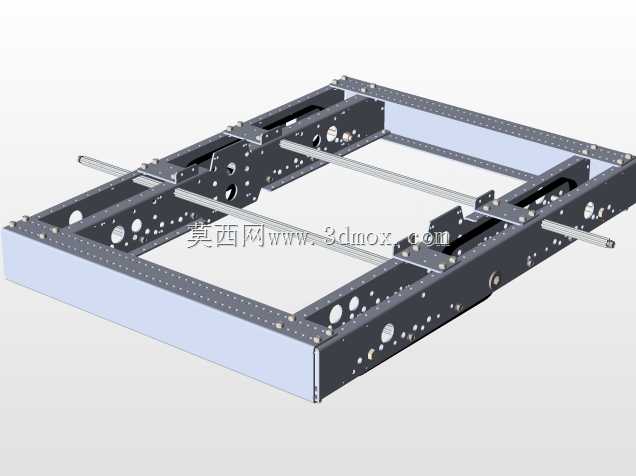

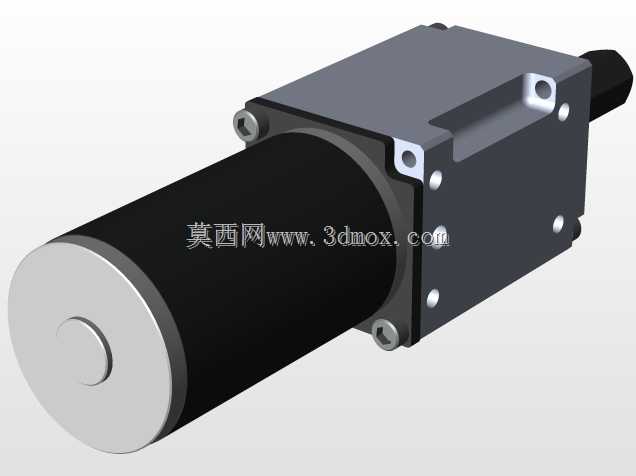

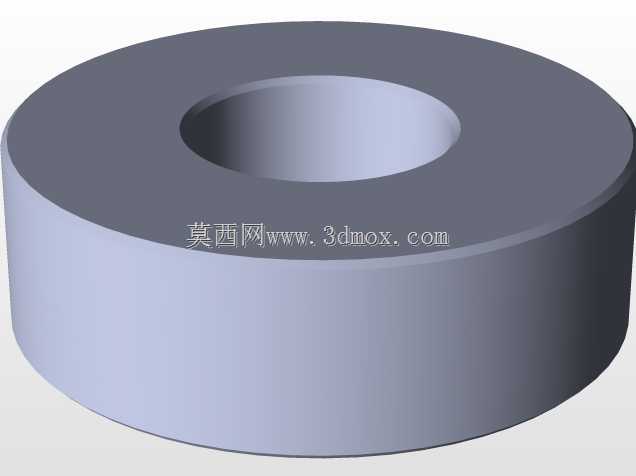

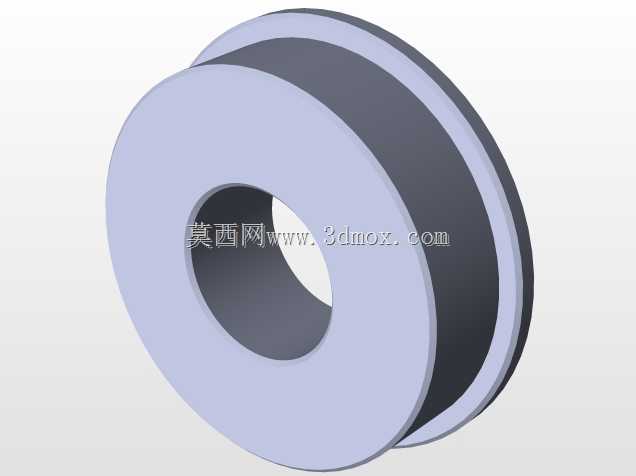

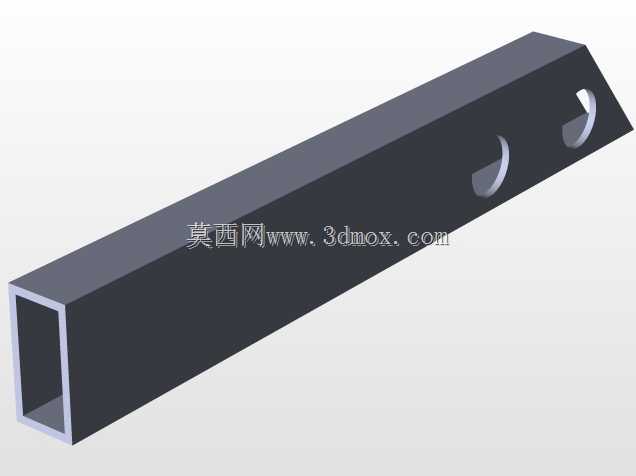

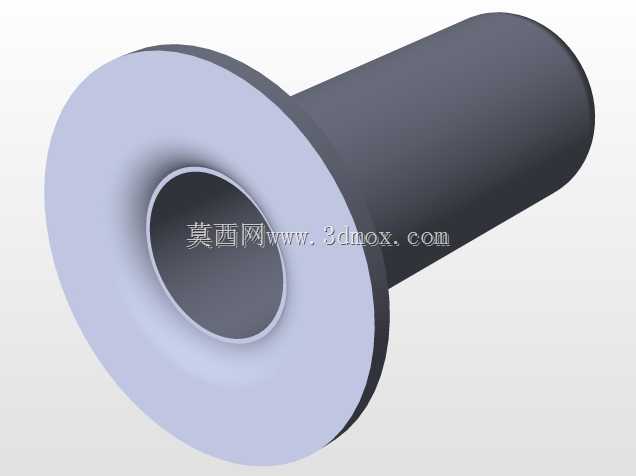

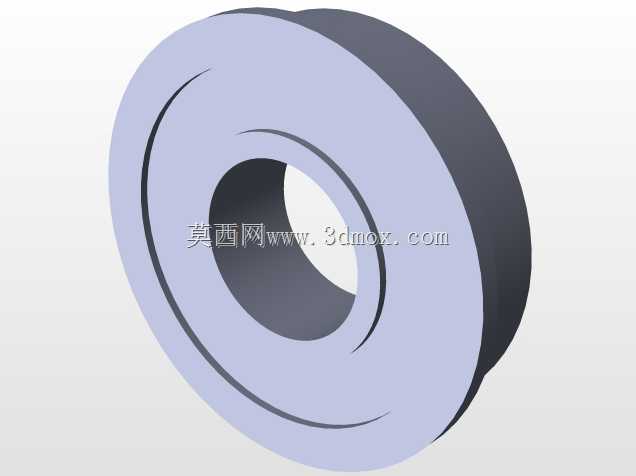

该款轮式移动对抗机器人主要面向青少年机器人竞技赛事场景，用于完成赛事规则内的物料拾取、投射对抗、障碍穿越、阵地防守等核心作业任务，整体结构围绕赛事对抗的高强度工况做针对性设计。底盘采用框式焊接承载结构，底部四周设置防撞缓冲围边，可承受对抗过程中的正面、侧面碰撞冲击，轮系采用四轮独立驱动布局，搭配大直径防滑轮面，在赛事场地的平整地毯、硬质塑胶地面上均可获得足够抓地力，满足急停、急转、快速突进的移动需求，底盘安装边界预留了电控模块、电池组的固定安装位，所有走线均沿底盘框架内侧的线槽布置，避免对抗过程中线路被剐蹭拉扯导致故障。上部作业机构采用多连杆铰接式抬升架结构，抬升架末端搭载物料投射与拾取组件，抬升动作通过线性驱动元件配合铰接转轴实现，可在设定角度范围内完成俯仰调节，适配不同距离的投射作业需求，抬升架的连杆截面做了轻量化镂空处理，在保证结构刚性的前提下降低上部机构重量，避免整机重心过高导致侧翻。拾取机构位于抬升架下部靠近底盘前端的位置，采用辊轮配合导向挡板的结构，可快速将场地内的赛事专用球型物料拾取并输送至投射储料仓，投射机构采用弹性蓄能释放结构，可根据投射距离调节蓄能行程，保证物料投射的落点精度。整机结构设计充分考虑赛事中的维护便捷性，所有外部覆盖件均采用快拆式固定结构，无需复杂工具即可快速拆卸更换受损部件，各铰接转轴位置均设置自润滑衬套，减少长时间对抗作业中的磨损量，框架连接位置全部采用高强度紧固件锁紧，避免连续冲击下出现连接松动。整机重心经过配平计算，上部抬升架举升至最高位置时，整机重心投影仍落在底盘轮距支撑范围内，保证大角度俯仰作业时的整机稳定性，底盘下部预留了配重块安装位，可根据实际对抗需求调整整机重量分布，适配不同的战术打法需求。
