四层堆叠式卡达通参赛机械结构设计

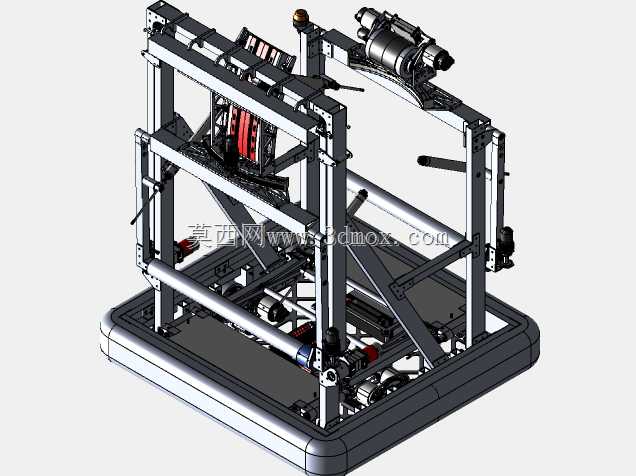

这套四层结构的卡达通装置，最初是为校内机械创新竞赛的独奏展示环节开发，核心是在限定的展示台面内完成多层功能模块的集成，同时满足快速拆装、动态展示无卡顿的实际使用需求。从结构布局来看，整体采用分层承载的框架式设计，每层的安装边界都严格控制在竞赛规则限定的台面尺寸内，层与层之间采用定位销加快速锁扣的连接方式，不需要额外工具就能完成层级拆分，既方便赛前运输收纳，也能在现场调试时快速调整单一层级的功能组件，不会因为拆装某一层影响其他层级的装配精度。

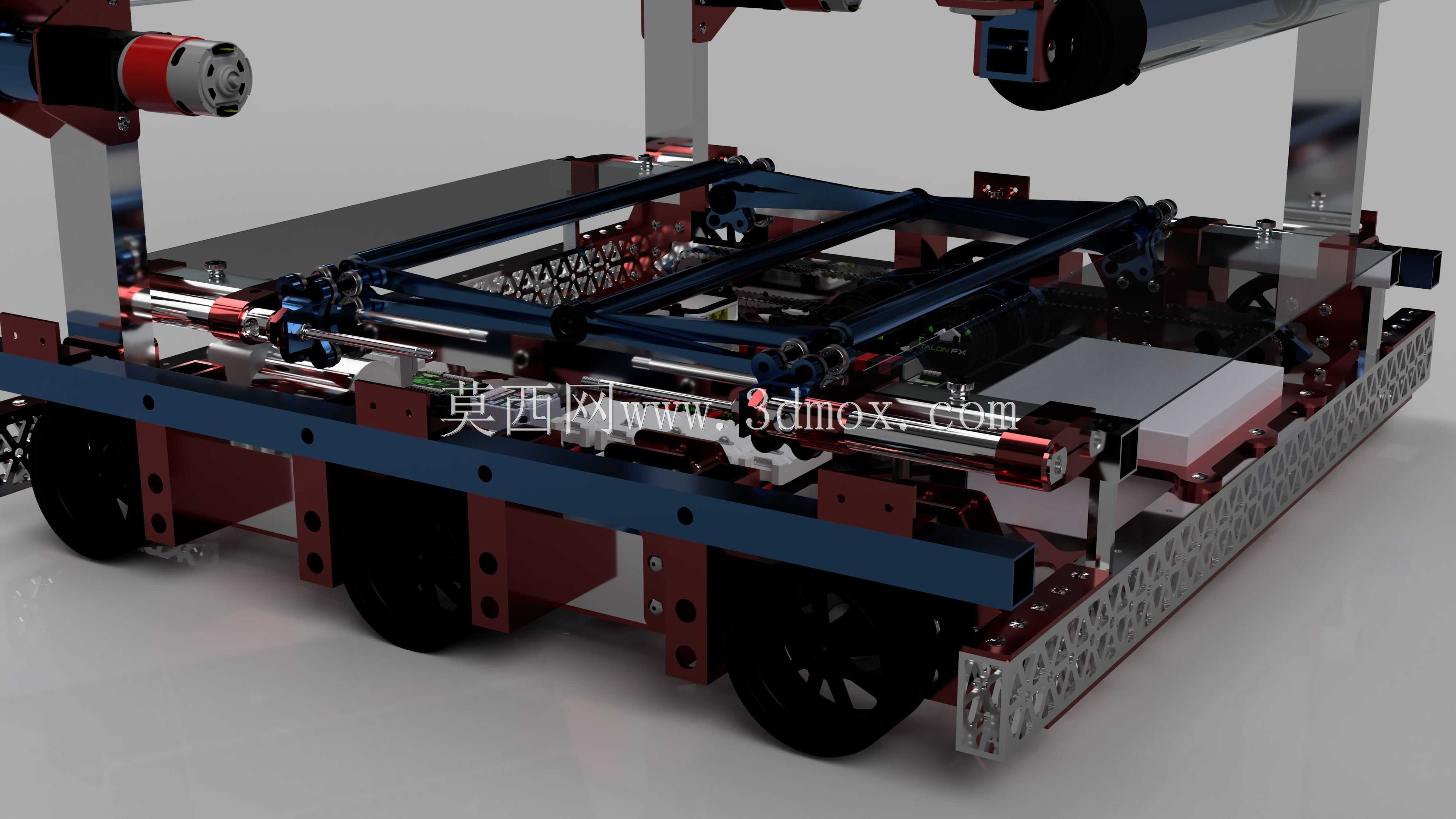

在功能特性设计上，最底层作为整个装置的承载基座，预留了标准的安装孔位，既可以直接固定在竞赛专用的展示台面上，也能适配通用的铝型材实验支架，方便后续做功能拓展时的二次装夹。往上三层分别对应不同的展示动作模块，每层的传动路径都做了独立的走线与传动隔离，避免不同层级的运动部件发生干涉，哪怕单层做动作调试，也不会牵动其他层的结构，大幅降低了现场调试的难度。设计过程中特意把所有外露的传动部件都做了圆角处理，既符合竞赛的安全规范，也能避免展示过程中剐蹭到周边的展示道具。

从实际应用场景出发，这类多层堆叠的紧凑结构，除了用于竞赛展示之外，也能给小型桌面级自动化工作站的结构布局提供参考——很多实验室里的小型检测、分拣装置，都需要在有限的桌面空间内集成上料、检测、下料多个功能模块，这套结构的分层隔离思路、快速拆装的连接方式，都可以直接复用在这类小型设备的结构设计里。建模过程中所有的配合面都预留了合理的公差间隙，不需要做二次修配就能完成装配，所有的COTS标准件都直接调用了通用件库的模型，后续加工时可以直接采购标准件替换，不需要单独开模定制，能有效压缩原型制作的周期与成本。

结构的重心经过反复调整，完全落在底层基座的支撑范围内，哪怕上层模块做连续的往复动作，整个装置也不会出现晃动感，不需要额外增加配重块来提升稳定性，进一步控制了整体的重量。层间的走线槽都做了隐藏式设计，所有的线缆都收纳在框架的中空腔体内，外观看不到杂乱的走线，既提升了展示时的整洁度，也能避免运动过程中线缆被拉扯、剐蹭导致的故障。每层的功能模块都采用了模块化的安装接口，后续如果要替换不同的功能组件，只需要松开对应层的锁扣，更换模块后重新定位锁紧即可，不需要拆解整个装置，对于需要快速迭代功能的原型开发场景来说，这种设计能大幅提升调试效率。
