3D打印机用微型微动限位停止开关

在桌面级FDM3D打印机的运动轴系安全防护体系里，这类小型微动停止开关是承担硬限位触发功能的核心执行元件，日常安装在X、Y、Z三个运动轴的行程末端位置，当打印平台、挤出头组件在运动过程中超出软件设定的软限位行程范围时，运动部件上的触发撞块会按压开关顶部的红色按钮，瞬间切断对应轴的运动驱动回路，避免运动部件冲撞到机架结构造成皮带错位、丝杆变形甚至喷头撞坏平台的故障。

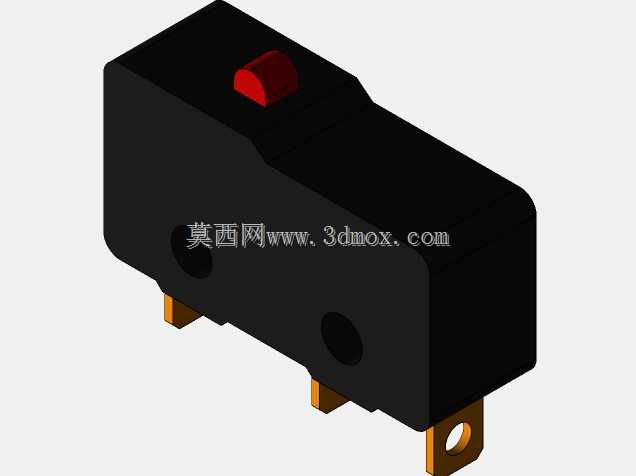

从结构设计角度看，这款开关采用黑色阻燃绝缘壳体作为主体承载结构，顶部的红色触发按钮做了圆弧过渡处理，能降低撞块接触瞬间的卡滞概率，按钮的触发行程控制在极小范围内，保证触发响应的及时性，不会因为空程过大导致限位触发滞后。壳体侧面预留的两个圆形安装孔，是用来配合M2规格的紧固螺丝将开关固定在机架的安装位上，安装孔的位置公差经过严格校核，能保证开关安装后触发点的位置一致性，不需要反复调整触发间隙。底部伸出的三个铜质接电引脚，分别对应公共端、常开端、常闭端，不同接线逻辑可以适配不同主板的限位信号输入要求，引脚做了镀锡处理，既能提升焊接时的上锡效率，也能避免长期使用后引脚氧化导致的接触不良问题，其中带固定孔的接地引脚还能额外辅助固定，提升接线后的结构强度，避免拉扯导线时引脚从壳体内部脱出。

设计这款开关的三维模型时，首先要还原实际产品的安装边界尺寸，保证壳体的长宽高、安装孔的中心距、引脚的伸出长度与位置都和实物完全一致，这样工程师在做整机结构排布时，可以直接将模型导入装配体，提前预留开关的安装空间，校核撞块的运动轨迹与按钮触发点的重合度，避免实际组装时出现开关和周边结构干涉、撞块无法有效触发按钮的问题。同时要还原按钮的可动行程，在装配体里可以模拟触发状态，验证撞块按压按钮到触发位置时，运动轴的剩余行程是否在安全范围内，不会出现过冲问题。这类开关除了应用在3D打印机上，也可以用在小型自动化设备的行程检测、工装夹具的到位确认场景，只要是需要小行程触点触发的位置，都可以选用这类微型微动开关，它的触发力度经过调校，既不会因为运动部件轻微振动产生误触发，也不会因为触发阻力过大导致运动部件卡滞。建模过程中还要注意壳体的拔模角度还原，因为这类开关壳体都是注塑成型，外壁带有微小的拔模斜度，如果建模时做成纯直壁结构，后续做结构干涉检查时会出现和实际装配不符的误差，引脚的折弯角度也要严格按照实物尺寸还原，方便工程师在布线时预留导线的弯折空间，避免引脚处导线过度弯折出现断线问题。
