1比72比例S-8火箭吊舱结构设计

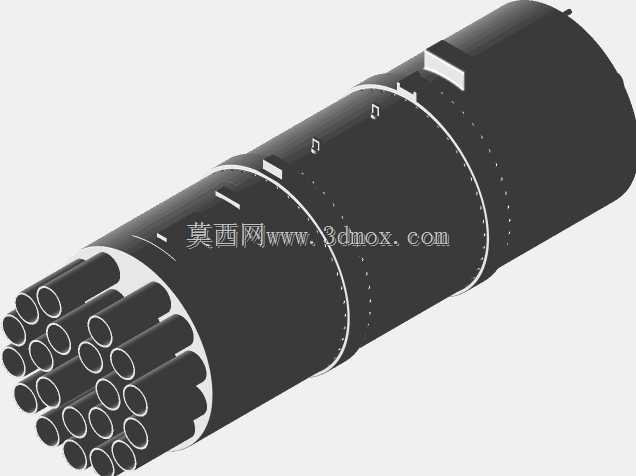

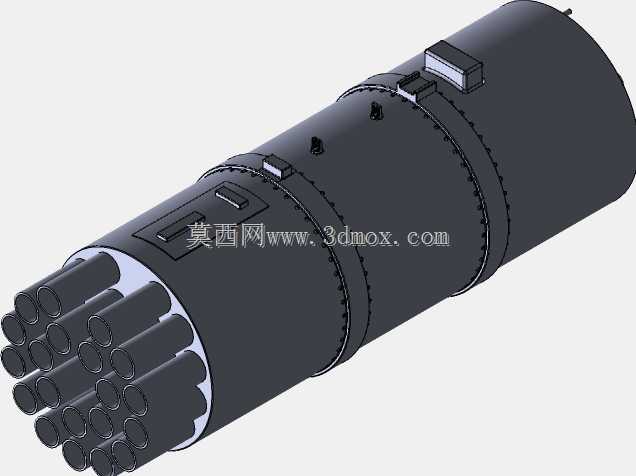

　　该款1/72比例的火箭吊舱结构，适配S-8系列无制导火箭的挂载使用场景，主要服务于静态比例模型拼装、航空装备仿真展示等领域，还原实装的挂载结构与外形特征，可直接匹配同比例的固定翼战机、武装直升机模型的机翼挂点接口。从结构设计逻辑来看，整体采用分段式筒形壳体布局，前段为多管火箭发射管集束安装位，管体排布遵循实装的圆周阵列规则，每根发射管的管口端面齐平，预留的管腔深度可适配同比例S-8火箭弹模型的插入安装，管口边缘做了轻微倒角处理，避免模型拼装时出现尖锐边角刮蹭的问题。中段壳体为设备安装舱段，表面凸起的块状结构对应实装的电气接线盒、挂载定位凸台，凸台的安装位置严格参照实装的挂载受力点分布，吊舱顶部的挂架接口做了简化适配处理，

　　可直接匹配主流1/72比例战机模型的标准挂架卡槽，无需额外打磨修改即可完成装配。后段壳体为尾段整流结构，筒身表面的环形凸起对应实装的壳体对接焊缝、加强箍带结构，箍带的宽度、凸起高度均按比例缩放还原，筒身表面的小型凸起对应实装的保险开关、维护口盖位置，细节排布符合实装的维护操作逻辑。在安装边界设计上，整体筒身的外径、总长度严格遵循1/72比例的缩放尺寸，挂点位置的重心经过配平调整，挂载到模型机翼后不会出现重心偏移导致的机翼下垂问题，筒身各段的对接面采用止口定位结构，拼装时可直接对齐卡合，不需要额外添加定位销即可保证同轴度，避免出现筒身错位的问题。吊舱前端的发射管集束端与中段壳体的对接处做了台阶定位，装配后端面缝隙控制在0.1mm以内，

　　减少模型制作时的补土工作量。表面细节处理上，所有凸起结构的边缘都做了0.1mm的圆角过渡，既还原实装的钣金、焊接结构特征，也避免3D打印或注塑成型时出现尖角缺料的问题，筒身表面的刻线深度控制在0.15mm，对应实装的蒙皮接缝，方便模型制作者进行渗线、旧化处理。从功能适配性来看，该结构既可以作为静态展示模型的外挂配件使用，也可用于航空装备科普展示的配套教具，直观展示机载火箭吊舱的基本结构布局与挂载方式，各部分结构的比例关系准确，没有出现失真的结构变形，能够满足比例模型制作、仿真场景搭建的使用需求。
