适配E3D热端的3D打印机用笔架结构

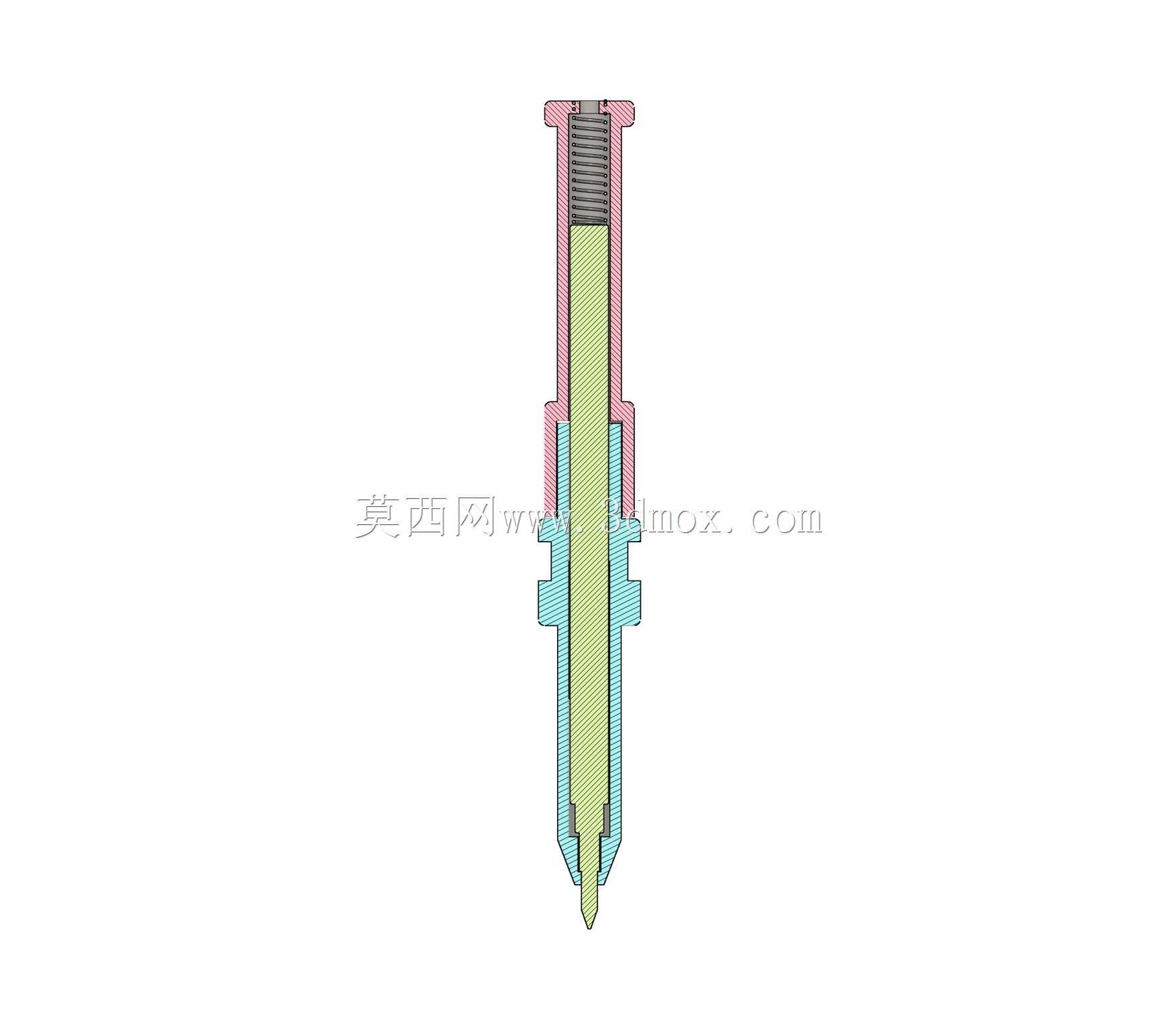

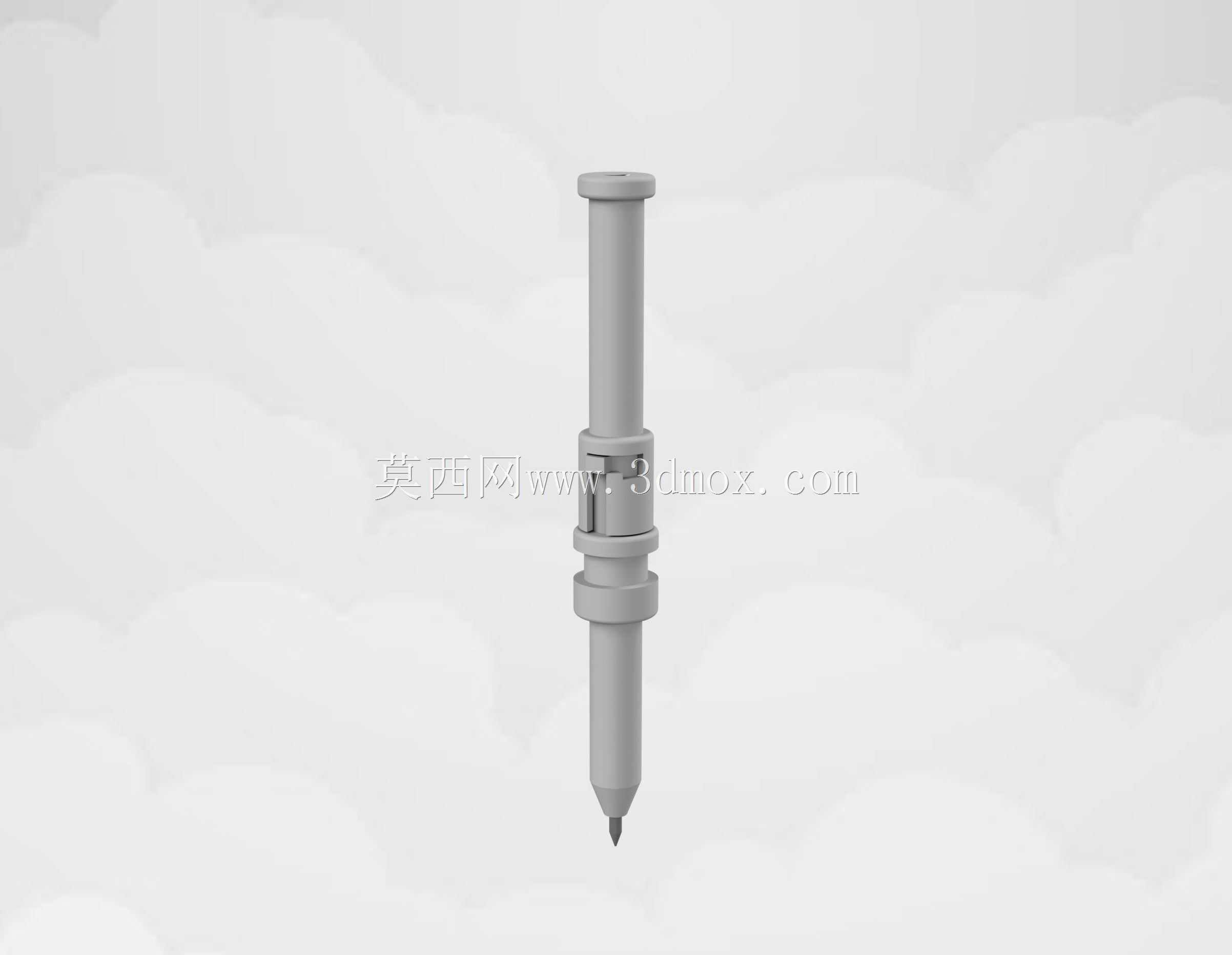

在桌面级FDM 3D打印机的功能拓展场景中，不少从业者会尝试将设备改造为平面绘图装置，通过替换挤出热端为绘图笔，实现PCB线路板打样、纸质图案绘制、薄材标记等作业，这类改造的核心痛点在于笔具的固定结构是否能适配原有热端安装位，同时在绘图过程中抵消平面度误差带来的笔尖压力波动，避免刮破绘画面或者出现断墨、笔迹深浅不一的问题。这款笔架的设计完全围绕E3D v6热端的安装边界展开，整体安装接口尺寸与E3D v6热端完全一致，不需要对原有打印机的挤出机安装座、X轴滑车结构做任何修改，拆卸原有热端后即可直接将笔架固定在原有安装位，大幅降低改造的结构调整成本。结构设计上，笔架顶部设置了内置弹簧的浮动安装结构，弹簧的预紧力经过匹配测算，既可以保证笔尖与绘图面始终保持稳定接触，又能在打印平台存在微小平面度误差、或者Z轴定位存在细微偏差时，通过弹簧的伸缩行程补偿误差，避免刚性接触导致的笔尖损坏、绘画面刮伤问题，同时弹簧的减震作用可以过滤掉X、Y轴快速移动时产生的微小振动，让绘制出的线条更均匀流畅。笔架的夹持结构专门针对Pentel PILOT G2型号的加注笔设计，夹持腔的内径与笔身外径精准匹配，笔身插入后不会出现晃动偏移，同时预留了足够的笔身伸缩空间，配合顶部的弹簧结构，可以适配不同厚度的绘图介质，从普通A4纸、铜版纸到薄亚克力板、覆铜板表面都能完成稳定的绘图作业。从安装边界来看，笔架整体外轮廓尺寸与标准E3D v6热端保持一致，安装后不会与打印机原有散热风扇、自动调平探针、X轴限位结构产生干涉，原有热端的散热风道也可以正常保留，不需要额外调整周边部件的位置。实际使用过程中，只需要将笔身调整到合适的伸出长度，锁紧夹持结构即可完成安装，切换回3D打印功能时，只需要拆下笔架装回原有热端，不需要重新校准Z轴零点偏移量，设备的功能切换效率很高。这类笔架结构的应用，让普通桌面级3D打印机不需要额外增加复杂的拓展部件，就可以快速具备平面绘图功能，对于小批量定制化标记、快速手绘稿转实体线条、教学场景下的多功能设备演示都有很高的实用价值，结构上没有多余的复杂零件，整体加工难度低，无论是采用3D打印制作原型还是机加工制作金属件都可以快速实现，浮动结构的设计也规避了刚性笔架常见的接触压力不可控问题，在实际绘图作业中能有效降低废品率。
