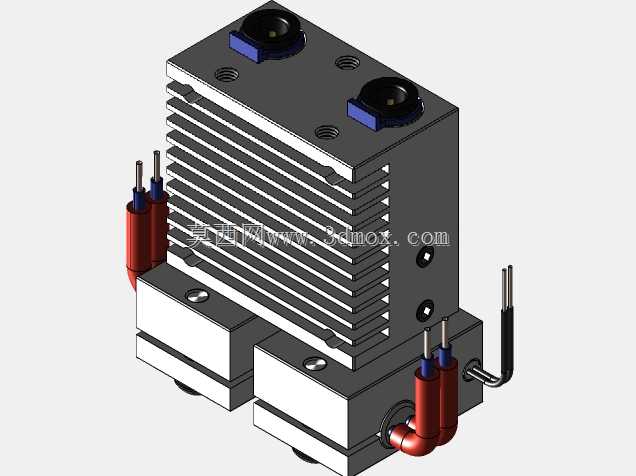

E3D奇美拉双喷头空气散热挤出结构

该结构面向FDM 3D打印多材料、多色切换的实际作业场景，针对双喷头打印过程中易出现的非工作喷头溢料、散热不足导致的喉管堵料、安装适配性差等常见工程问题做了整合优化，可直接适配桌面级FDM设备的挤出端改装，也可作为多喷头打印设备研发阶段的结构参考。从功能特性来看，这套结构整合了带空气散热鳍片的双热端布局，采用V6全金属喷嘴配置，可兼容PLA、ABS、PETG等多种常用打印耗材，加热段做了尺寸优化，将加热器筒长度调整为16.5毫米，相比同类型20毫米长度的Cyclops结构，有效缩短了热端熔融区长度，减少了耗材在喉管内的受热滞留长度，大幅降低了低温耗材在喉管段软化堵料的概率。散热部分采用一体化鳍片式空气散热结构，无需额外加装水冷回路，仅靠风道对流即可将喉管上部温度控制在耗材玻璃化转变温度以下，配合侧装风扇的安装位预留，可形成定向散热风道，保证长时间连续打印过程中散热效率稳定，避免热 creep 现象引发的进料卡顿。设计思路上，这套结构将三款成熟的开源挤出端方案做了整合迭代，统一了安装基准面，两个热端的喷嘴高度差控制在0.02毫米以内，可保证双喷头切换打印时的调平精度，减少喷头蹭件、出料高度不一致导致的打印缺陷。结构上做了简化处理，减少了不必要的拼接零件，整体集成度更高，降低了组装过程中的公差累积风险。安装边界方面，整体散热鳍片主体的安装孔位采用标准20毫米间距的螺纹孔设计，可直接适配市面上主流的X轴滑车安装位，进料端采用标准4毫米外径PTFE管对接接口，无需额外定制进料接头，加热棒、热敏电阻的走线槽做了内嵌式预留，可避免打印过程中走线与运动部件发生干涉，底部喷嘴的伸出长度经过校准，安装后无需额外打磨调整即可满足0.1-0.3毫米层厚的打印作业需求。双路进料通道完全独立，可支持两种不同耗材同时进料打印，也可实现单喷头工作时另一喷头的低温待机，配合空气散热的持续作用，非工作喷头的温度可稳定保持在耗材熔融温度以下，有效减少拉丝、溢料问题，提升多材料打印的成品表面质量。
