基于NEMA17步进电机的容器角度捕捉机构

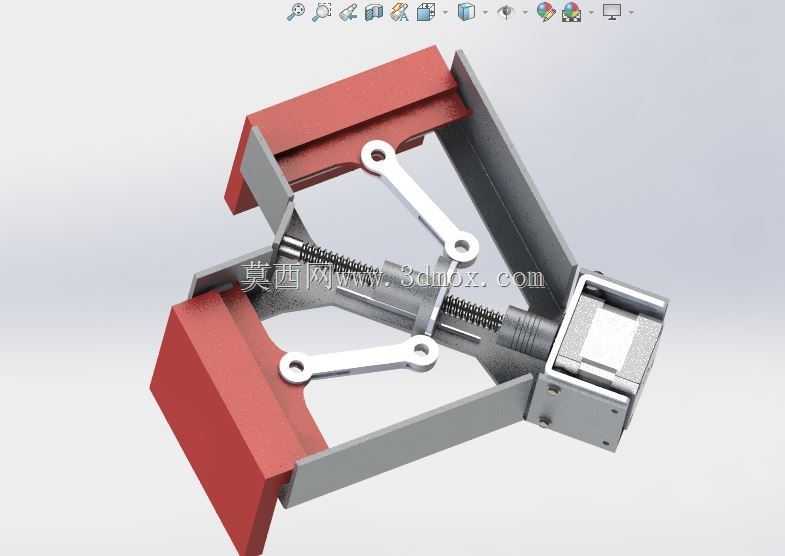

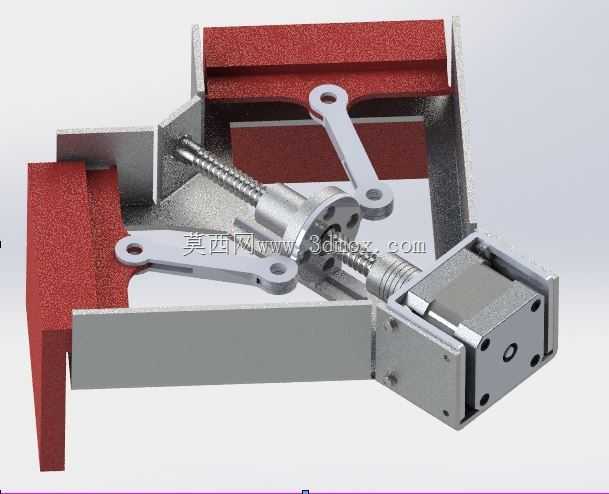

该机构主要面向小型自动化生产线中容器类工件的角度定位与姿态捕捉场景，常见于医药试剂分装、小型日化品灌装、电子元件料盘转运等工位，可在工件流转过程中完成角度校正，为后续的旋盖、贴标、检测工序提供精准的姿态基准，避免因容器角度偏移导致的工序故障。整套机构以NEMA17规格17HS4401步进电机作为动力源，这类电机安装孔位标准化程度高，机身长度40mm级别的输出扭矩足以覆盖小型容器的角度调整负载，安装法兰采用标准31mm孔距设计，可直接适配市面多数轻型安装支架，无需额外定制转接板。传动链路采用T型丝杠搭配连杆组合的结构，丝杠导程选用2mm规格，既保证了角度调整的分辨率，也能在断电状态下实现自锁，避免机构受外力扰动出现角度偏移；丝杠螺母与输出摆臂之间通过双侧连杆连接，将丝杠的直线运动转化为输出端的回转摆动，相比齿轮传动结构，连杆传动的回程间隙更小，且无齿轮啮合的噪音问题，适合在洁净度要求较高的生产工位使用。设计过程中优先考虑了安装边界的适配性，整套机构横向安装尺寸控制在120mm以内，纵向高度不超过80mm，可直接嵌入现有输送线的侧方支架，不需要对原有产线结构做大规模改造；输出端预留了标准的工件卡装接口，可根据不同直径的容器更换适配的夹头，夹头的回转角度范围设置为正负45度，覆盖绝大多数容器姿态校正的角度需求。机构的机架部分采用板材拼接式设计，所有安装孔位均预留了0.2mm的装配调整间隙，可抵消加工过程中的形位公差，装配时不需要高精度的工装夹具即可完成组装；运动部件的铰接位置均采用轴套配合，减少长期往复运动的磨损量，日常维护仅需定期在铰接点涂抹润滑脂即可，无需复杂的拆解保养。从实际使用逻辑来看，当容器流转到该工位时，传感器检测到工件到位后，步进电机根据预设的角度参数驱动丝杠进给，通过连杆带动输出端卡爪转动，将容器调整到目标角度后电机锁止，待后续工序完成后机构复位，等待下一个工件进入工位，整套动作循环可在0.8秒内完成，匹配轻型输送线每分钟30-40件的生产节拍。
