间歇传动日内瓦槽轮机构结构设计

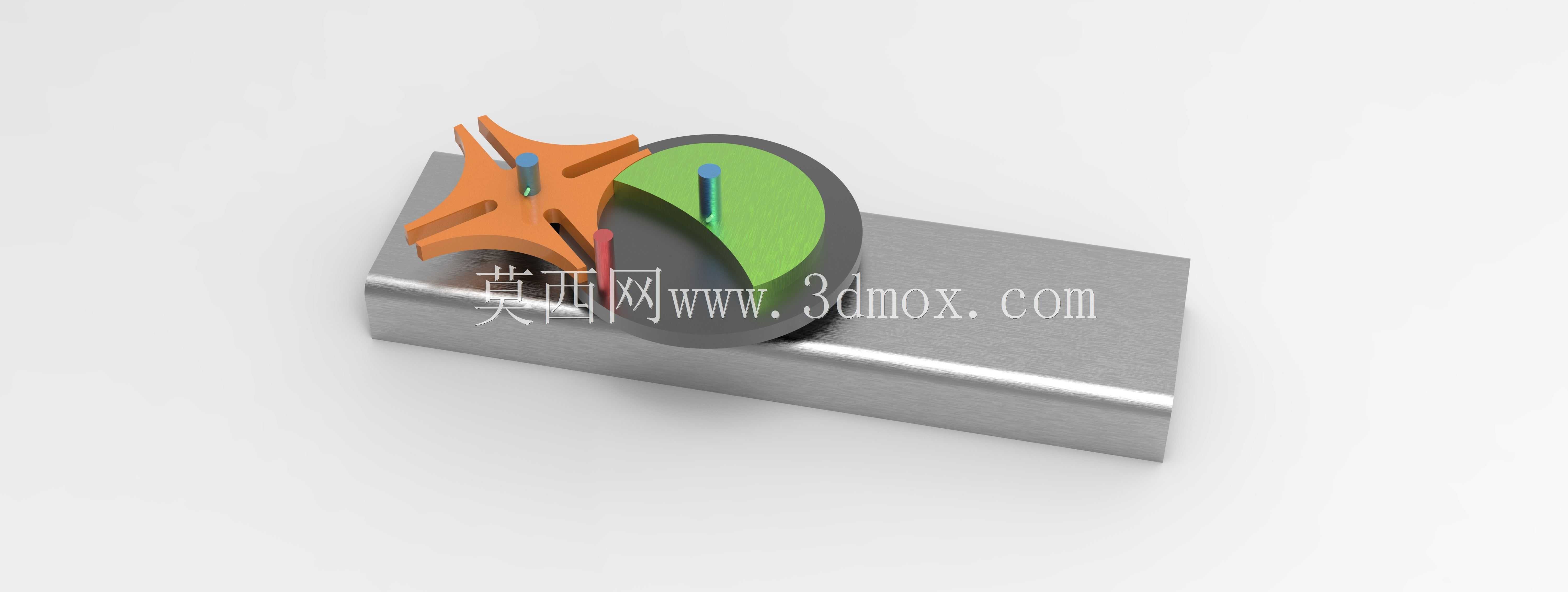

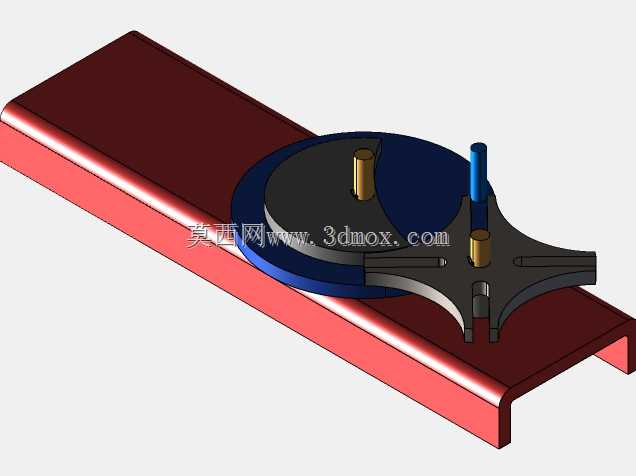

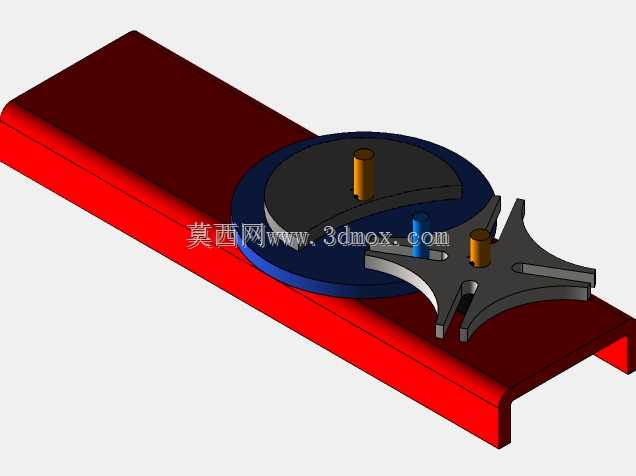

这类间歇分度的槽轮结构，常被用在多工位转台、自动化送料、包装设备的步进送进工位，替代部分棘轮结构实现更平稳的间歇停动切换，相比棘轮传动冲击更小、分度定位精度更稳定，适合中低速的周期性工位切换场景。从结构组成来看，这套机构包含带圆柱销的主动拨盘、带径向槽的从动槽轮，以及配套的安装基座，主动拨盘做连续回转运动时，圆柱销进入槽轮的径向槽就会带动槽轮转位，当圆柱销脱离径向槽后，槽轮上的锁止弧会和拨盘的锁止面贴合，让槽轮保持静止锁止状态，直到下一个循环圆柱销再次进入槽道，以此实现固定角度的间歇回转输出。设计这类结构时，首先要确定槽轮的槽数，槽数直接决定每次转位的分度角度，常见的4槽结构每次转位90度，适配四工位的作业需求，槽数越少转位时的角加速度变化越大，冲击载荷也会相应提升，所以在中高速工况下会优先选用槽数更多的结构，但槽数过多会导致机构整体尺寸变大，需要结合安装空间权衡。主动拨盘上的圆柱销位置需要和槽轮的径向槽精准匹配，保证圆柱销进入和脱离槽道时没有卡滞，锁止弧的配合间隙要控制在合理范围，间隙过大会导致停位时出现窜动，间隙过小则会加剧磨损甚至出现卡滞。安装基座的平面度会直接影响机构的运行平稳性，拨盘和槽轮的转轴需要保证平行度，否则会出现圆柱销和槽壁的偏磨，长期运行会导致传动精度下降。这套结构的安装边界需要预留拨盘回转的完整圆周空间，槽轮转位时的最大外轮廓不能和周边其他零部件产生干涉，转轴的支撑位置要靠近传动端面，减少悬臂带来的轴系挠度，避免运行过程中出现振动。在实际设备应用中，这类机构常和凸轮分割器配合使用，或是单独用在低速轻载的分度场景，比如生产线的工件换位、工装转盘的步进转动，不需要额外的控制系统就能实现固定节拍的间歇运动，结构可靠性高，维护成本低，只要做好转轴处的润滑，就能长期稳定运行。设计建模时需要重点校核圆柱销进入槽道的切入角，避免出现刚性冲击，同时要验证锁止状态下的定位可靠性，保证工位停位时不会因为外力出现偏移，槽轮的槽道侧壁需要做适当的倒角处理，减少圆柱销切入时的碰撞磨损，基座上的轴承安装位要保证同轴度，降低轴系转动的阻力。
