长柄型微动行程检测开关结构设计

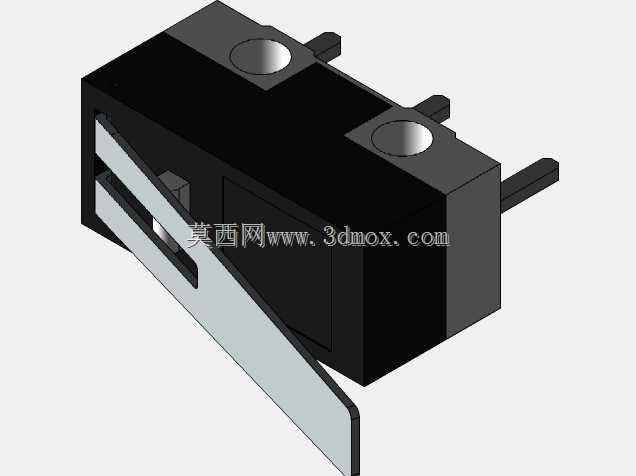

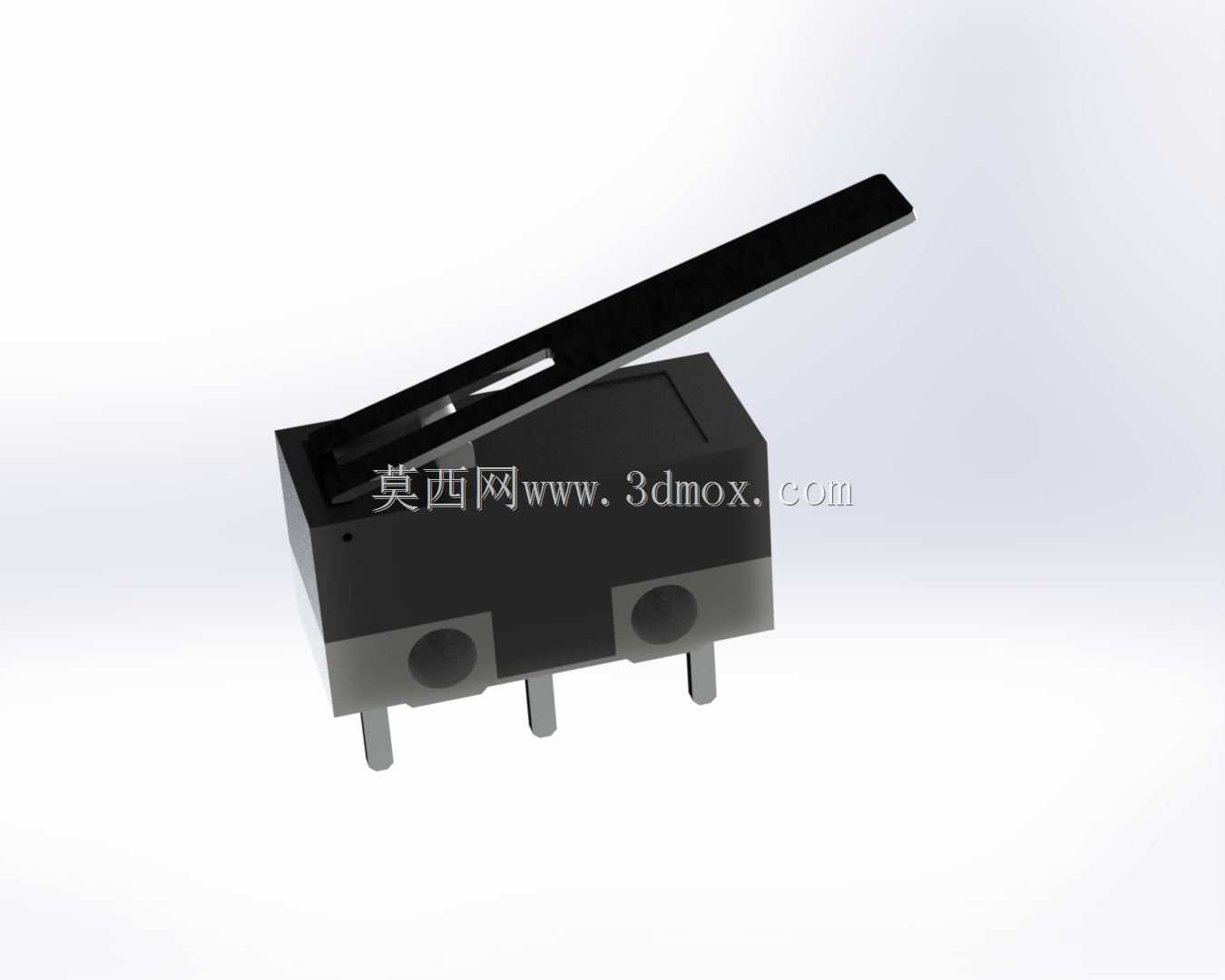

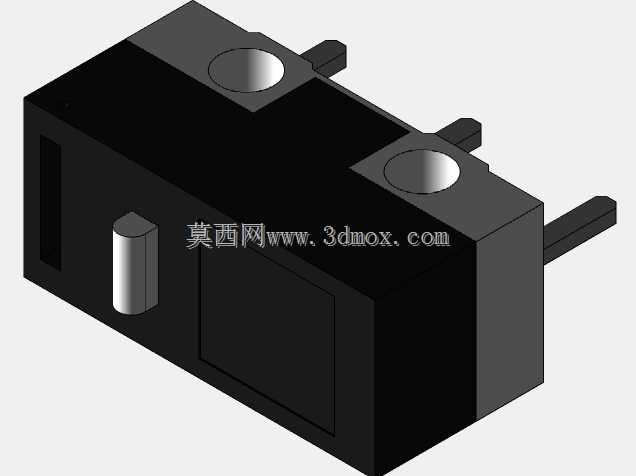

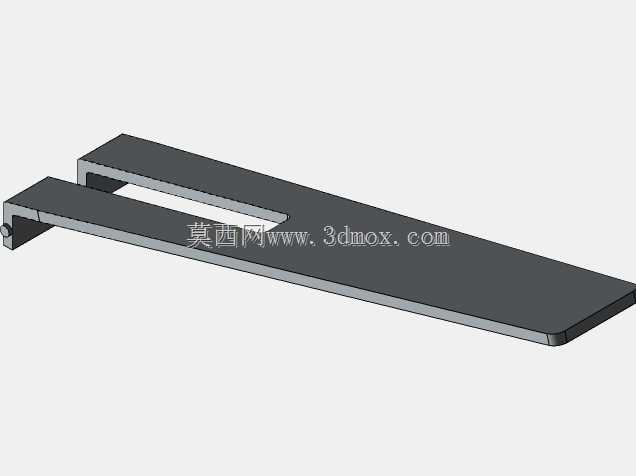

这类长杆结构的微动开关，在工业控制回路、消费电子结构、小型自动化检测工位里的应用十分普遍，核心作用是通过外部机械触发行程，实现电路的通断切换，完成位置检测、限位保护、动作触发这类基础控制功能。从结构设计逻辑来看，长摆杆的设计是为了适配更大的触发接触范围，相比短柄微动开关，不需要触发件精准对准按钮中心，只要触碰到摆杆任意有效长度区间，都能带动内部弹片完成触点动作，对于安装对位精度要求不高的工位，能大幅降低装配调试的难度。开关本体采用塑壳基座包裹内部银质触点与弹片结构，底部伸出的三个插脚分别对应公共端、常开端、常闭端，适配PCB直插焊接的安装方式，插脚的间距符合通用微动开关的安装尺寸规范，不需要额外定制安装孔位，能直接兼容现有成熟的PCB布局方案。摆杆与本体的转轴位置做了限位结构，避免摆杆超行程摆动损坏内部弹片，摆杆的下压行程预留了足够的超程余量，就算触发件的移动距离存在一定公差，也能保证触点可靠吸合，不会出现接触不良的问题。在实际选型应用中，这类开关常被用在小型设备的仓门开合检测、3D打印机的限位触发、小家电的动作联锁、自动化流水线的工件到位检测场景，因为摆杆长度较长，可以在触发件距离开关本体有一定距离的场景下使用，不需要额外加装触发拨片，简化整体结构设计。建模过程中需要重点关注几个尺寸边界：首先是本体的安装固定孔位或者插脚的位置尺寸，直接决定了PCB上对应的焊盘位置是否匹配；其次是摆杆的初始角度与下压触发的行程阈值，这个参数直接关系到触发位置的精度，在做机构运动仿真的时候，需要模拟摆杆从初始位置下压到触点动作的全过程，验证触发时机是否符合设计预期；另外摆杆的长度与末端的运动轨迹也需要重点校核，避免摆杆动作过程中与周边结构件发生干涉。开关的塑壳部分做了加强筋设计，在插脚位置增加了塑封厚度，避免焊接或者插拔过程中塑壳开裂，内部弹片的弯折角度经过反复校核，保证触发力度在合适区间，既不会因为触发力度太小导致误触发，也不会因为力度太大造成触发件负载过大。在做装配设计的时候，要注意开关本体的安装方向，摆杆的触发方向需要与触发件的运动方向匹配，避免侧向受力损坏摆杆转轴，同时要预留出摆杆动作的完整空间，不能有结构件阻挡摆杆的复位行程，保证开关动作顺畅。
