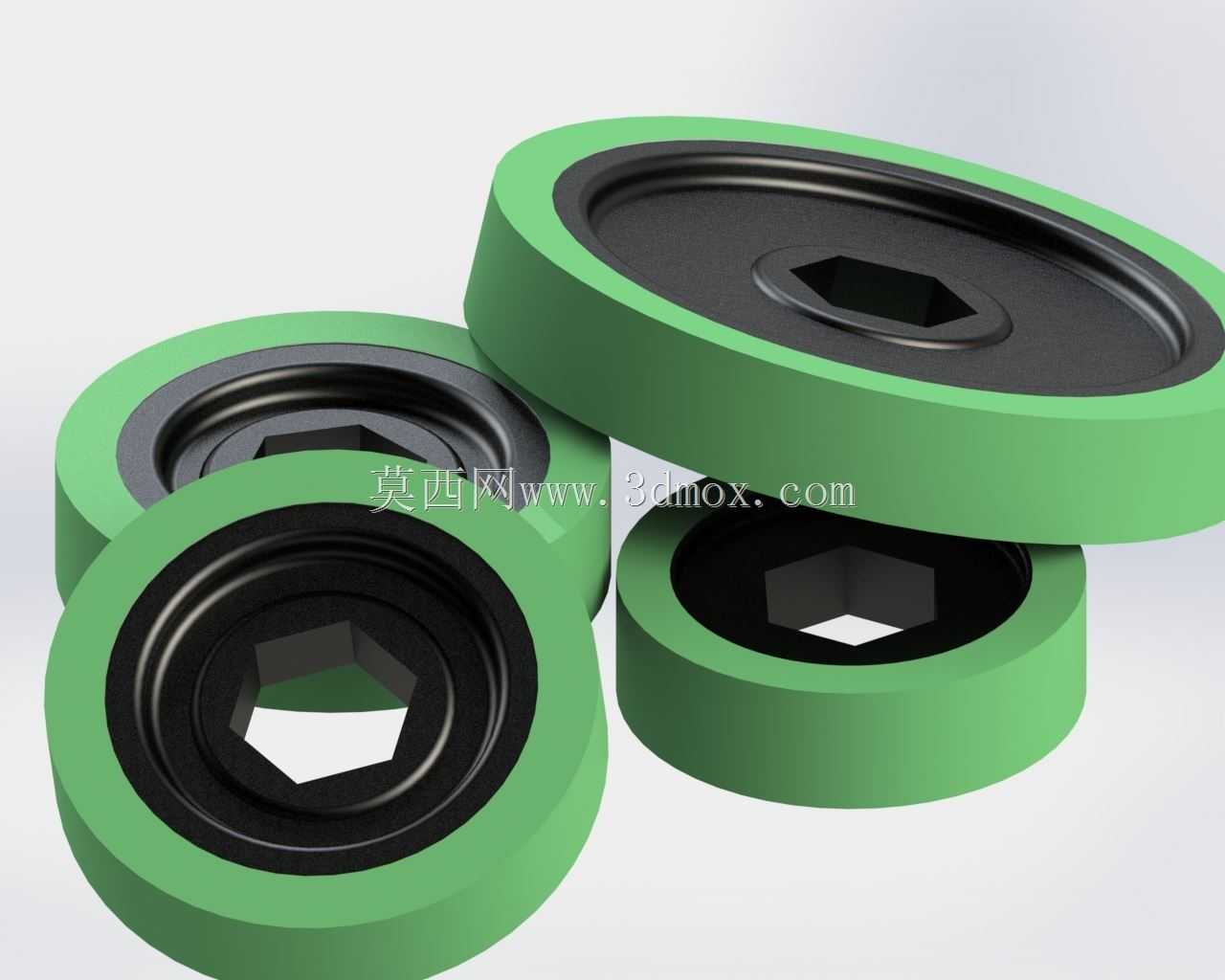

竞赛机器人用包胶内六角安装行走轮

这款行走轮主要面向小型教育竞赛类移动机器人的行走机构设计，适配1-3/8英寸规格的安装轴系，整体采用外圈绿色聚氨酯包胶、内圈黑色硬质承托结构的双层复合设计，中心预留内六角安装孔，可直接与六角输出轴配合实现周向固定，无需额外加工键槽或加装紧定螺钉，大幅简化轮组与驱动轴的装配流程，减少传动环节的间隙累积。从实际应用场景来看，这类轮组多用于室内平整场地运行的小型移动机器人，包括机器人格斗赛事的格斗机器人底盘、教育实训类移动机器人平台、小型巡检AGV的从动轮组等场景，聚氨酯包胶层可提供足够的地面摩擦力，在硬质PVC场地、木质桌面、环氧地坪等常见竞赛与实训场地表面都能保持稳定的抓地力，避免机器人启停、转向过程中出现打滑偏移，影响行走精度。设计过程中，内圈承托结构采用带加强筋的盘式构型，中心内六角孔的公差按照小间隙配合设计，既保证装配时可顺利推入六角轴，又能避免配合间隙过大导致的传动空程，轮缘位置做了小圆弧过渡处理，避免包胶层在长期受压后出现边缘脱胶开裂的问题。包胶层的厚度经过匹配计算，在保证轮体整体结构强度的前提下，预留足够的弹性变形量，可吸收机器人行走过程中来自地面的微小振动，降低振动传递到机身内部传感器、控制板的幅度，提升电控元件的运行稳定性。安装边界方面，轮体的轴向宽度与径向尺寸经过紧凑化设计，可适配多数小型机器人底盘的轮舱安装空间，轮体两侧的端面与内圈承托结构齐平，安装时可直接贴合轴套或轴承端面，无需额外加装调整垫片来控制轴向间隙，轮组的转动阻力经过优化，内圈与安装轴配合的接触面做了低粗糙度处理，即使作为从动轮使用时，也不会产生过大的滚动阻力，减少驱动电机的负载损耗。从结构细节来看，包胶层与内圈承托结构之间采用嵌入式结合设计，内圈外缘预留环形卡槽，包胶注塑时胶体直接填充进入卡槽，形成机械咬合结构，相比普通平面粘接的包胶轮，可承受更大的侧向冲击力，在机器人发生碰撞、急停转向时，不会出现包胶层与内圈滑脱的失效问题。中心内六角孔的深度贯穿整个内圈承托结构，可适配不同伸出长度的六角输出轴，通用性更强，不管是直连驱动电机的主动轮安装，还是搭配从动轴的随动轮安装，都能满足固定需求。
