亨克韦尔直流行星齿轮减速电机结构

　　这款带齿轮减速头的直流有刷电机，在小型自动化执行机构里的应用覆盖面极广，从办公设备的走纸驱动、小型输送线的辊筒动力，到智能家电的执行部件、医疗检测设备的样本传送机构，都能见到这类结构的身影。做设备选型的时候，首先要明确负载端的转速和扭矩需求，这类齿轮头电机的核心作用就是把直流电机本身的高转速低扭矩输出，通过直齿减速齿轮组的降速增扭，匹配负载端的实际工况，避免直接用高速直流电机带不动负载，或者需要额外加装传动结构的麻烦。

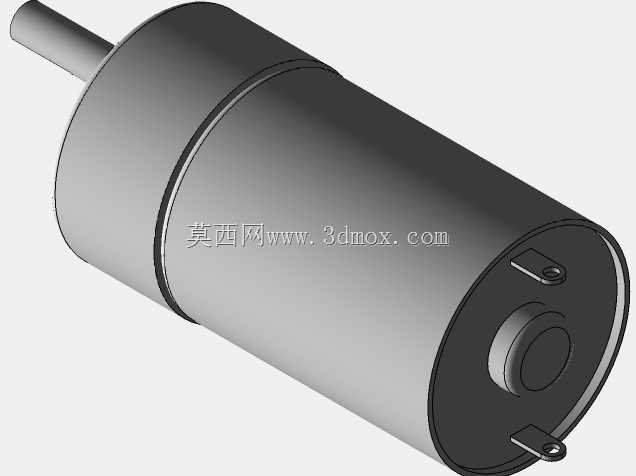

　　从结构设计思路来看，这款电机采用同轴式布局，输出轴和电机本体轴线重合，能最大程度压缩安装占用的径向空间，适合安装空间局促的紧凑型设备。电机本体部分采用常规有刷直流电机的内转子结构，后端预留两个焊片式接线端子，方便现场接线时直接焊接导线或者插装接线端子，不需要额外做转接处理，端子的位置做了凸起的绝缘挡边，能避免接线后导线裸露部分和电机金属外壳接触造成短路。齿轮头部分和电机本体采用止口配合加卡扣或者螺丝紧固的连接方式，保证齿轮箱和电机端盖的同轴度，避免齿轮啮合过程中出现偏载，加速齿轮磨损。

　　实际做结构设计的时候，要重点关注几个安装边界尺寸：首先是电机本体的外径，这类小功率减速电机的本体外径通常在20-37mm区间，这款的外径属于常规25mm左右的规格，设计安装座的时候要预留0.1-0.2mm的间隙，方便装配的时候顺利装入，同时要在安装座上设计紧定螺丝孔位，对应电机本体上的平面卡位，避免电机运行过程中出现周向转动。然后是输出轴的尺寸，输出轴采用单扁位结构，装配同步轮、齿轮或者联轴器的时候，紧定螺丝可以直接顶在扁位上，比光轴的防转效果更好，设计配合件的时候内孔要和输出轴做间隙配合，公差控制在H7/h6的区间，避免过盈配合压装的时候损坏输出轴端的轴承。还有齿轮头前端的安装法兰尺寸，法兰上的两个安装孔间距是固定的标准值，做安装板的时候要严格按照孔位来设计，避免出现装不上的情况。

　　从功能特性上来说，直齿齿轮减速结构的传动效率比行星结构稍低，但是加工成本更低，噪音控制在中小负载工况下完全能满足民用和普通工业场景的要求，有刷电机的驱动方式简单，不需要复杂的驱动板，直接通对应电压的直流电就能运转，调换正负极就能实现转向切换，对于不需要精准调速、只需要简单正反转和定速运转的场景来说，选型和使用的门槛极低。齿轮箱内部的齿轮采用粉末冶金或者机加工钢件，根据负载大小不同有不同的材质选项，日常使用的时候要注意齿轮箱的润滑，出厂时填充的润滑脂能满足常规工况下几千小时的运行需求，如果是在高低温环境下使用，要提前更换对应温度范围的润滑脂，避免低温下润滑脂凝固导致启动阻力过大，或者高温下润滑脂流失加速齿轮磨损。

　　做三维建模的时候，要重点还原几个配合关系：电机转子和轴承的配合、齿轮组之间的啮合间隙、输出轴和前端盖轴承的配合，这些位置的尺寸如果建模出现偏差，后续做装配干涉检查的时候就会出现错误，影响整个设备的结构设计进度。另外要注意电机后端的接线端子突出高度，设计设备外壳的时候要预留足够的接线空间，避免导线弯折角度过大造成断线，或者端子和外壳干涉压坏绝缘层。这类电机的输出轴径向跳动量通常控制在0.02mm以内，建模的时候可以按照这个精度来设定形位公差，方便后续出工程图的时候直接标注公差要求，给加工和采购提供明确的精度依据。

　　在实际设备调试的时候，这类电机常见的问题是启动扭矩不足，这时候首先要检查供电电压是否达标，线路压降是否过大，然后检查负载端是否有卡滞，齿轮箱是否因为装配不当出现堵转，如果是长时间运行后出现扭矩下降，要检查碳刷的磨损情况，有刷电机的碳刷是易损件，达到使用寿命后要及时更换，避免碳刷磨完后损坏换向器。另外齿轮箱如果出现异常噪音，要拆开检查齿轮是否有断齿、润滑脂是否混入杂质，及时清理更换损坏的齿轮和润滑脂，就能恢复正常运行。
