汽车排气消声流量控制装置三维设计

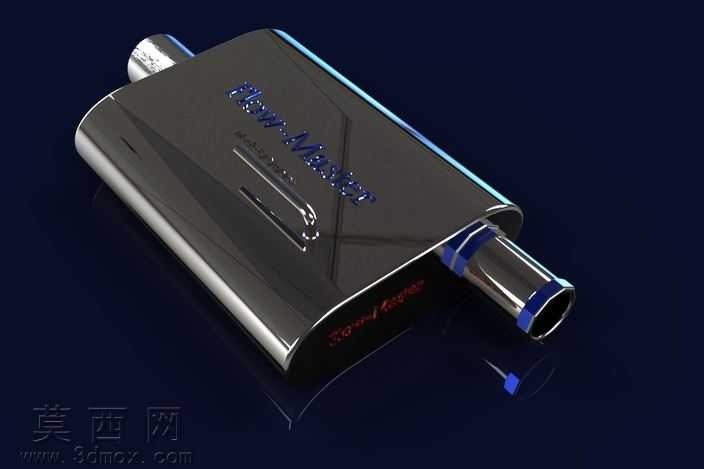

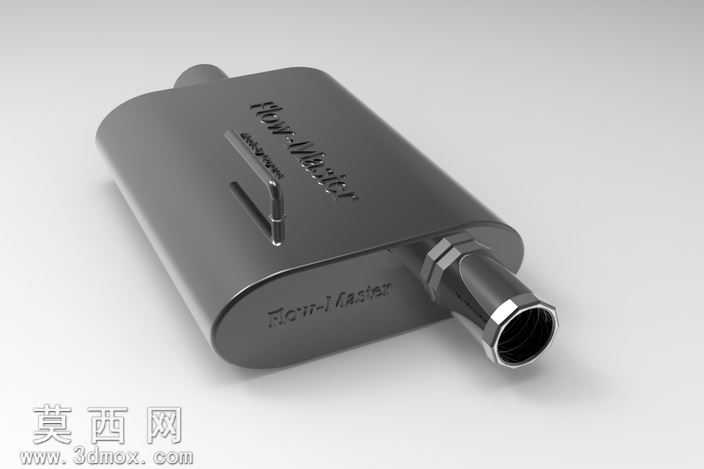

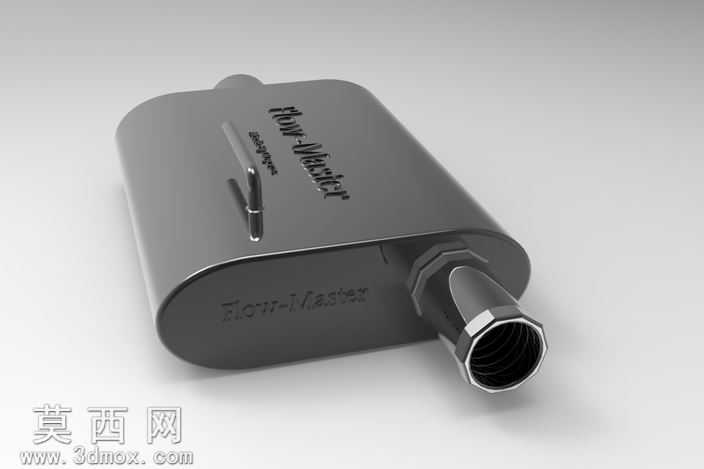

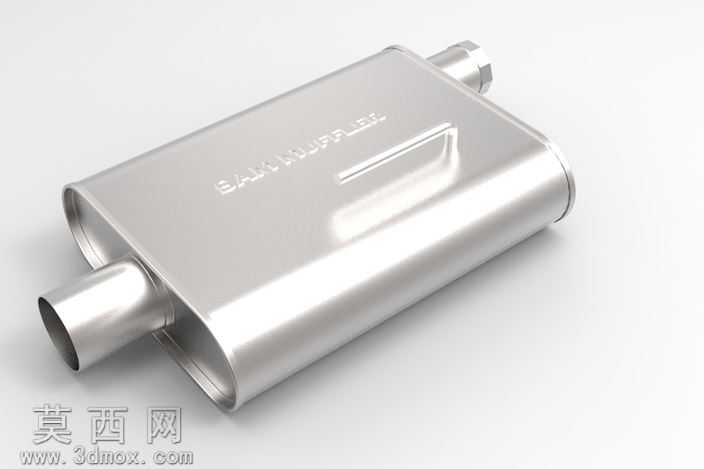

本作品为汽车排气系统配套的消声流量调控装置三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据车用排气消声部件的通用安装尺寸规范，确定主体壳体的长宽高比例与接口管径参数，主体采用圆角过渡的椭圆柱式封闭腔体结构，规避直角结构带来的应力集中问题，同时优化排气气流的流通路径。建模过程中对壳体表面的品牌标识区域做了浮雕式特征处理，还原实体产品的表面细节，侧方的固定卡扣结构单独做装配位设计，预留出与车辆底盘安装支架的配合公差，保证虚拟装配时的匹配度。两端的排气连接接口采用阶梯式轴段设计，接口端部做多层环状卡接结构建模，还原真实金属排气管的快接卡扣特征，接口内壁做薄壁处理，严格匹配实际产品的壁厚参数，避免模型出现实体冗余的问题。材质与渲染阶段，主体壳体赋予哑光磨砂金属材质，调整金属粗糙度参数模拟铸钢表面的细微颗粒质感，接口位置赋予高亮抛光金属材质，通过材质差异区分不同加工工艺的部件区域，场景内搭建柔和的影棚光照环境，添加软阴影效果突出装置的立体轮廓，表面的文字标识采用凹凸贴图配合轻微反光处理，还原激光刻字的真实视觉效果。结构设计上，腔体内部预留多组消声隔板的安装位，可实现不同转速下的排气流量分配与降噪效果平衡，进气端与出气端采用偏心式布局，延长气流在腔体内的流通路径，在不增加装置整体体积的前提下提升消声效率，侧方的固定挂耳采用一体化折弯结构建模，与主体壳体做合并特征处理，还原真实产品的焊接固定结构，整体模型所有特征均做参数化关联，可根据不同车型的排气量需求快速调整腔体容积与接口尺寸，适配不同排量车型的排气系统改装或原厂配套设计需求，模型的所有配合面均做公差校验，不存在特征重叠、破面等建模问题，可直接用于后续的工程图导出、仿真分析或3D打印验证环节。
