滑板车用被动式螺旋弹簧减震结构

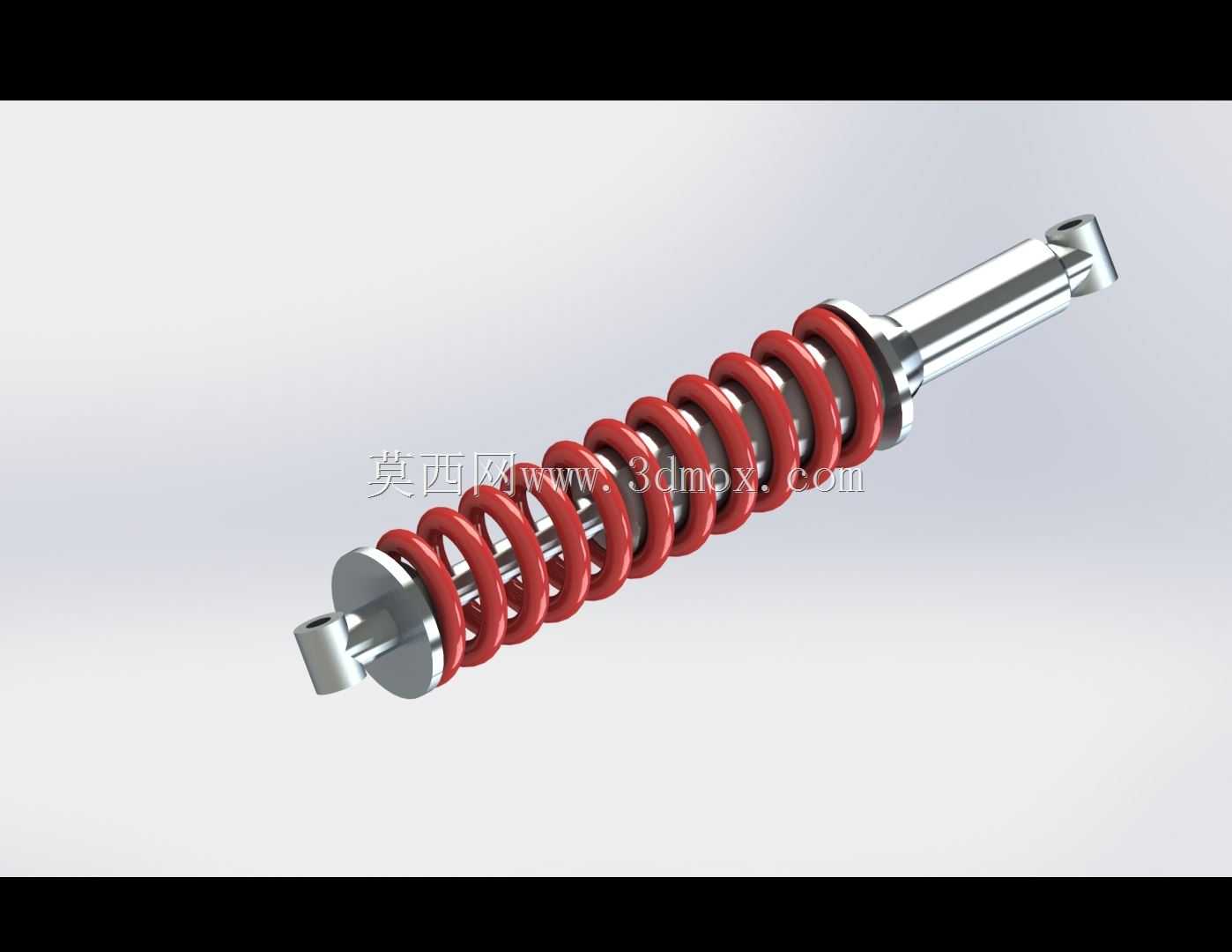

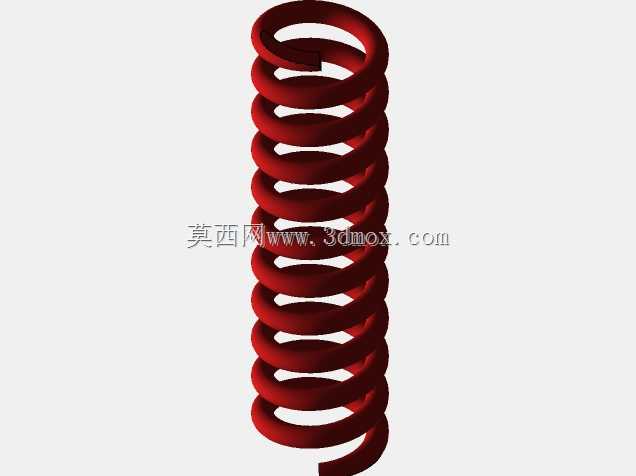

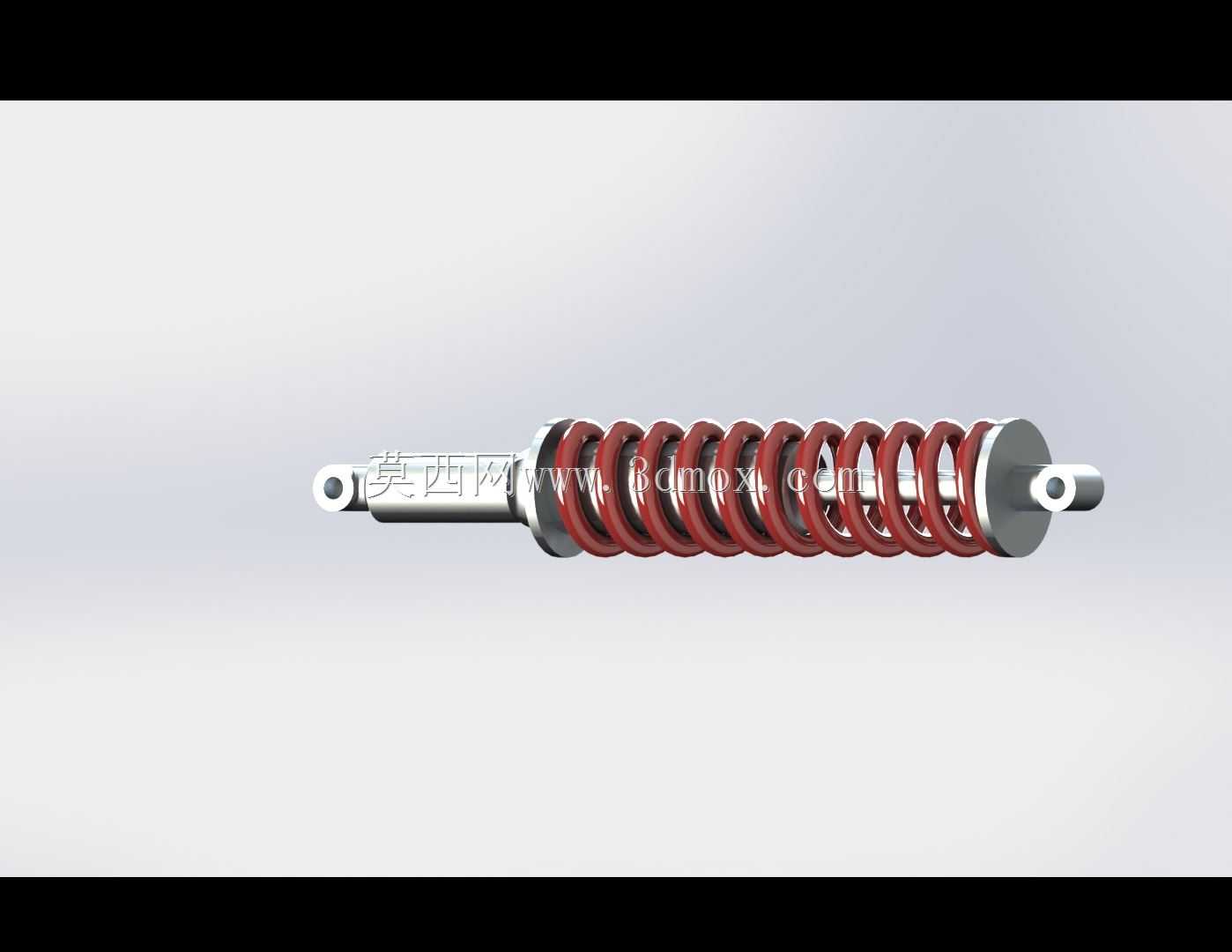

这款减震结构主要适配小型电动滑板车、人力滑板车的行走悬挂系统，安装位置通常位于踏板与前轮摇臂、或者踏板与后轮支架的铰接处，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免轮端的震动直接传递到踏板站立区域，提升骑行过程的操控稳定性与站立舒适度。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与阻尼杆同轴布置的方案，弹簧选用等节距圆柱螺旋结构，材质为常见的弹簧钢，表面做喷塑防锈处理，这种等节距设计的线性刚度特性，刚好匹配滑板车整车载荷区间——常规单人骑行载荷在50-100kg范围内，弹簧压缩行程的刚度变化平稳，不会出现小震动过滤不足、大冲击下刚度过硬的问题。阻尼部分采用筒式液压阻尼结构，活塞杆与外筒做同轴度公差控制，保证伸缩过程无卡滞，阻尼孔的孔径匹配弹簧刚度设定，能够在弹簧压缩回弹过程中提供合适的阻尼力，避免弹簧出现多余的往复余震，防止骑行过程中出现踏板持续弹跳的失控感。安装接口方面，减震上下两端均采用单耳铰接结构，铰接孔内预留了衬套安装位，安装时可配合橡胶衬套或者金属轴套完成与车架、摇臂的铰接，这种双耳片的单耳铰接结构，能够自动补偿安装过程中的小角度同轴度误差，避免减震杆承受径向弯矩，延长阻尼密封件的使用寿命。外形尺寸上，该减震的完全伸展总长度适配常规滑板车的悬挂安装间距，弹簧外径控制在合理范围，不会在车轮转向、摇臂摆动过程中与周边的轮架、挡泥板等部件发生运动干涉，压缩行程预留了足够的安全余量，即使遇到路面凸起、减速带等大冲击工况，弹簧也不会出现并圈压死的情况，避免刚性冲击损坏车架或者减震结构本身。在实际选型匹配时，需要根据滑板车的轮径、摇臂杠杆比来确认该减震的刚度与行程是否适配，若摇臂杠杆比偏大，可适当选择刚度更高的弹簧配置，若杠杆比偏小则可降低弹簧刚度，保证不同载荷下的滤震效果处于合理区间。建模过程中，弹簧部分采用螺旋扫描特征完成，注意弹簧两端的并圈磨平处理，保证弹簧两端与阻尼筒、活塞杆端盖的贴合度，阻尼筒的密封槽、活塞杆的表面粗糙度要求在建模时也做了对应体现，铰接孔的位置度公差与整体同轴度公差均按照常规五金配件的加工精度设定，能够直接对接后续的工程图输出与加工生产环节。
