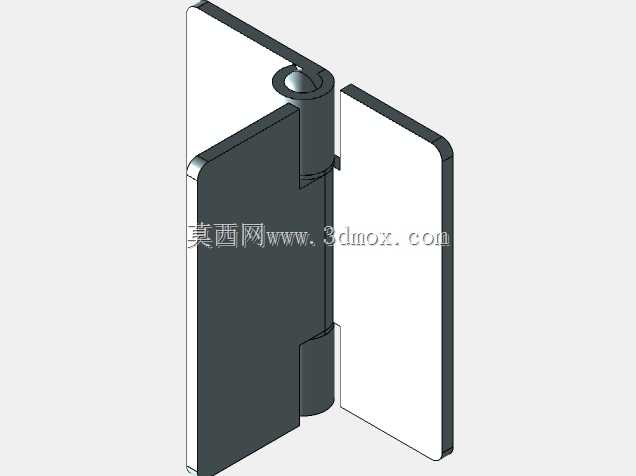

90度平面配置304不锈钢钣金铰链

这款钣金铰链采用304不锈钢材质加工成型，核心适配90度开合的平面安装场景，在各类工业柜体、洁净室防护门、食品加工设备舱门、户外电气箱柜门等场景中应用广泛，尤其适配对防腐防锈有要求的潮湿、多尘或轻度腐蚀工况。从结构设计来看，该铰链采用三片式合页结构，中间转轴段做了三段式轴套设计，相比单段长轴套结构，能有效降低长轴加工带来的同轴度误差，开合过程中转动阻尼均匀，不会出现局部卡滞或旷量过大的问题，同时轴端做了封边处理，避免转轴在长期转动过程中出现轴向窜动，也能减少粉尘、水汽进入转轴配合间隙，延长使用寿命。安装边界上，该铰链单片页片尺寸适配70x75的安装面，采用沉头孔式安装设计，安装后螺丝头完全沉入页片沉孔内，不会突出页片表面，避免开合过程中螺丝与门框、门板发生刮擦干涉，页片边缘做了圆角钝化处理，没有尖锐毛刺，安装调试过程中不会划伤操作人员，也能避免线缆穿过附近区域时被割破绝缘层。设计阶段针对钣金安装场景做了适配优化，页片厚度匹配常规1.5-2mm厚度的钣金门板安装需求，不需要额外在门板上焊接加厚安装块，直接通过螺丝固定即可满足承重需求，单只铰链可适配10-15kg重量的门板，常规单扇门配置2-3只即可满足承重要求，开合角度限位在90度，避免门板开合角度过大碰撞侧边设备或墙体，也能防止门体过度开合导致铰链受力变形。在实际选型使用中，需要注意安装时保证两个页片的安装面处于同一平面，避免出现错位安装导致转轴承受额外径向力，加速轴套磨损，固定螺丝建议选用同材质304不锈钢沉头螺丝，避免长期使用后螺丝生锈与页片锈死，后期维护更换不便。该铰链的转动配合间隙控制在0.1mm以内，开合过程中页片不会出现明显晃动，安装后门板缝隙均匀，不会出现一端缝隙过大一端挤紧的问题，对于有密封要求的柜体场景，配合密封条使用时能保证门板四周压缩量均匀，满足IP54及以上的防护等级要求。
