小型运动防水相机外观结构设计方案

这款小型拍摄设备的结构设计，核心围绕户外复杂工况下的可靠使用展开，首先考虑的是机器人搭载场景的适配需求——作为移动机器人的视觉采集终端，设备需要在淋水、扬尘、轻微磕碰的巡检环境中持续稳定工作，因此整体采用一体化方形壳体设计，壳体接缝处做了嵌套式止口结构，配合密封胶圈可实现基础防水防尘能力，满足户外短时淋水、潮湿环境的使用要求。

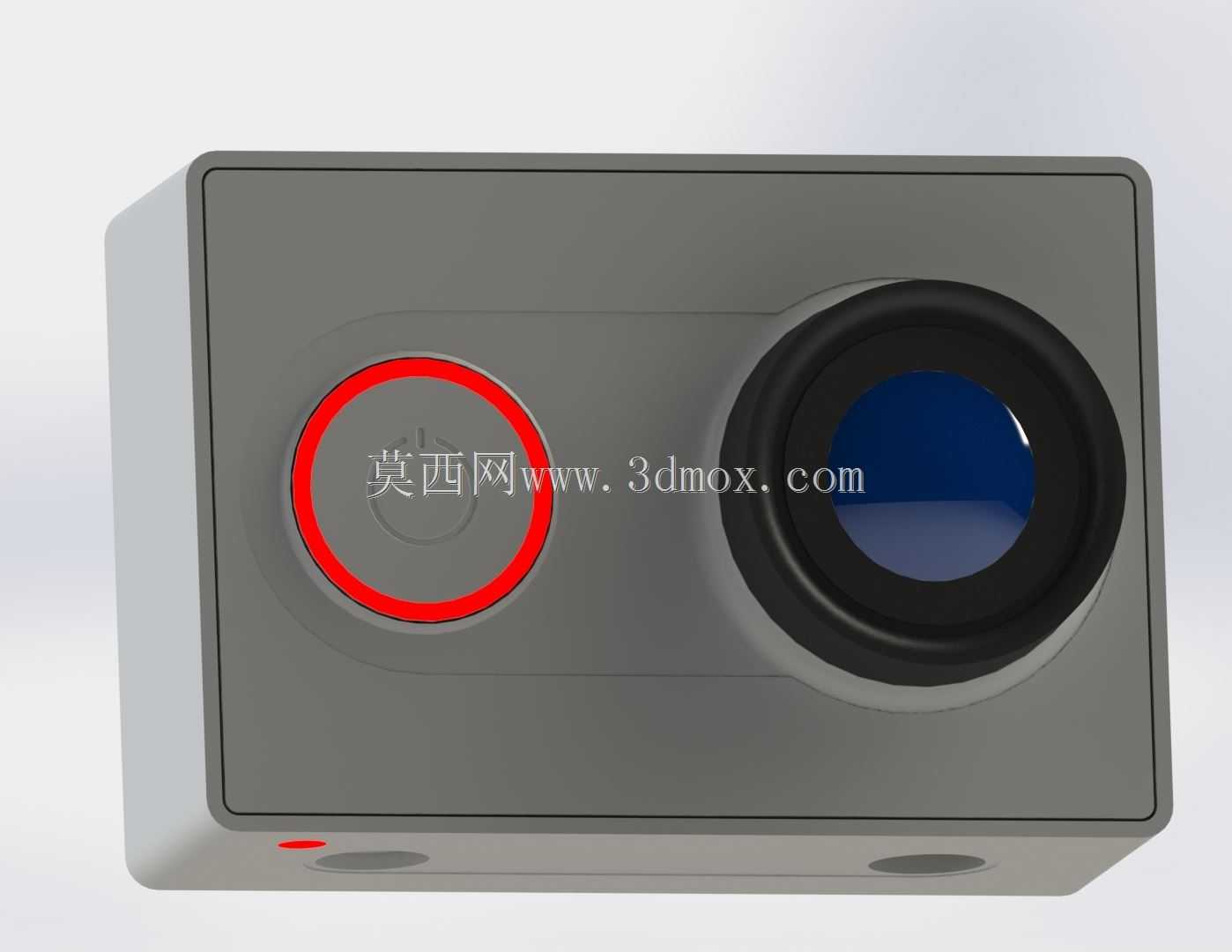

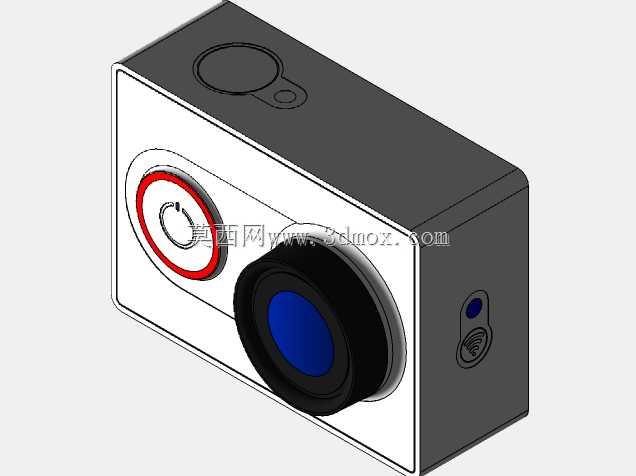

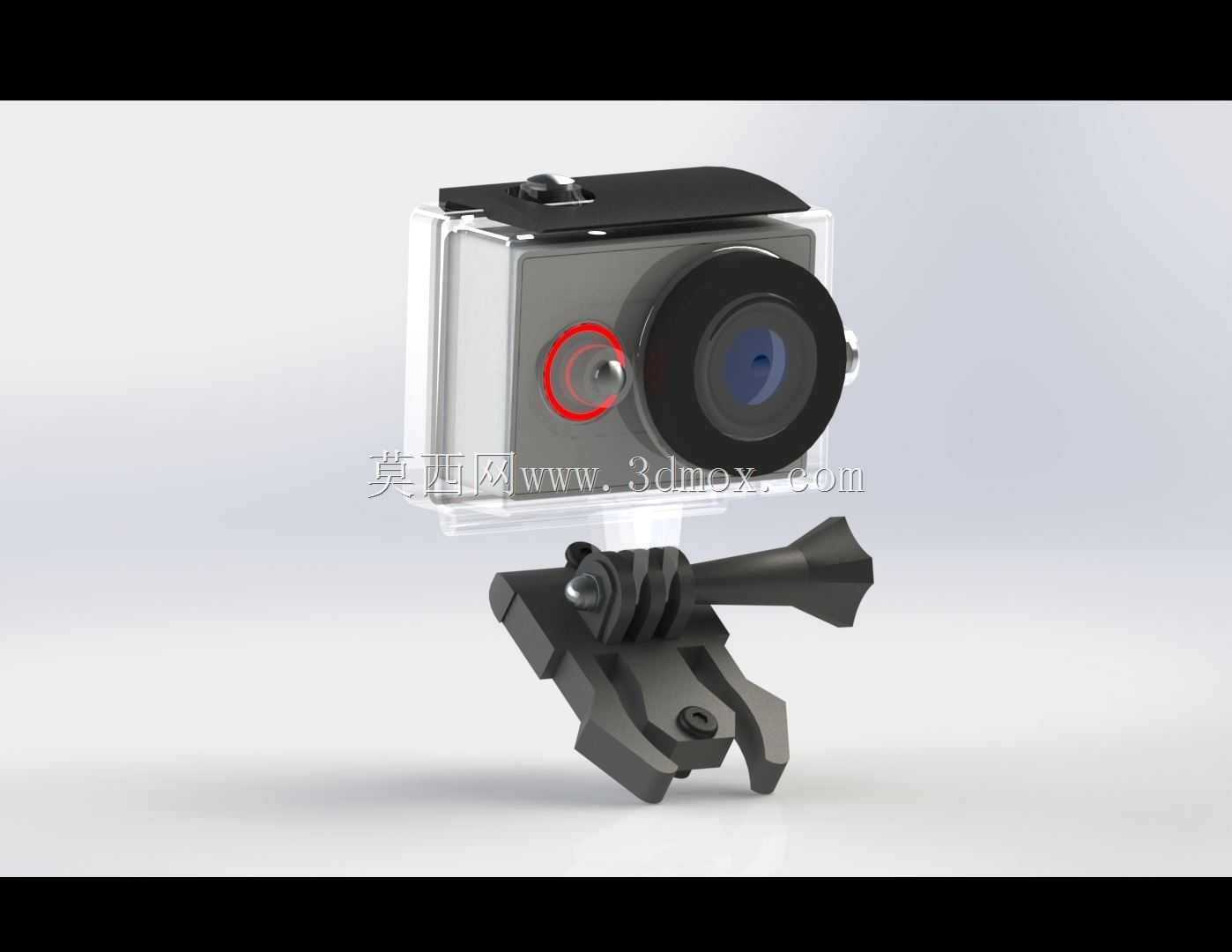

从功能布局来看，正面大尺寸镜头模组做了下沉式防护设计，镜头外圈突出的橡胶缓冲圈，既可以在设备发生剐蹭、轻微碰撞时保护镜片不受直接冲击，也能避免镜头端面直接贴合平面造成的刮花磨损。镜头旁的圆形操作按键采用红色环形标识区分，按键本身做了高出壳体表面0.8mm的凸起设计，戴薄款劳保手套也能准确触按，按键周边同样做了密封结构，防止水汽从按键缝隙渗入壳体内部。壳体底部预留了两个对称的定位安装孔，孔位间距适配通用的运动相机安装支架，既可以直接固定在机器人的搭载平台上，也能配合快拆支架实现快速拆装，安装边界控制在60mm见方的范围内，不会占用过多搭载空间，整体重量控制在轻量化区间，不会给小型移动机器人增加过多负载。

设计过程中没有做过多冗余的细节刻画，核心优先保障结构可靠性与安装适配性，壳体边角全部做了R3的圆角过渡，避免尖锐棱角在安装、使用过程中剐蹭操作人员或者设备线路，壳体侧面预留的小型指示灯开孔做了透明密封件封装，既可以透出设备工作状态的灯光信号，也不会破坏整体密封性能。考虑到机器人搭载时的走线需求，壳体侧边的接口位置做了内凹式设计，接口配套的防水塞可以在不接线时完全封堵接口，接线时也能给接头部分提供一定的防护，避免淋水直接接触接口触点。

整体外观走极简实用的设计路线，没有多余的装饰性结构，所有外观特征都服务于功能需求：红色的按键环除了标识作用，也采用耐磨损的软胶材质，长期按动不会出现掉漆、标识磨损的问题；镜头外圈的黑色橡胶圈采用耐老化橡胶材质，长期户外使用不会出现开裂、硬化的情况，能够持续提供缓冲防护。壳体表面采用细磨砂纹理处理，既可以减少户外使用时的指纹、污渍附着，也能在轻微剐蹭后不容易留下明显划痕，降低日常维护的成本。
