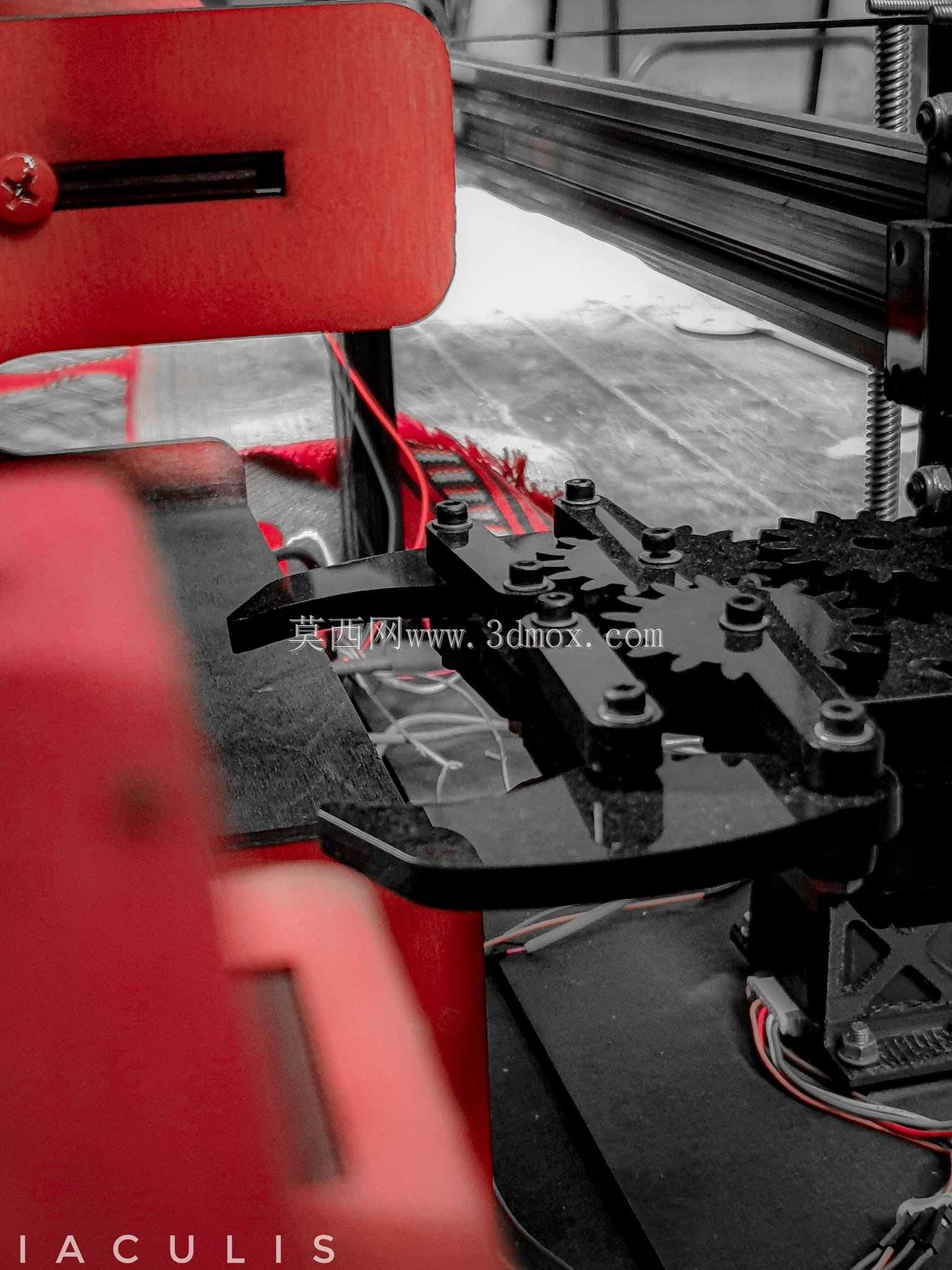

立方体组装拆卸机电一体化实训装置

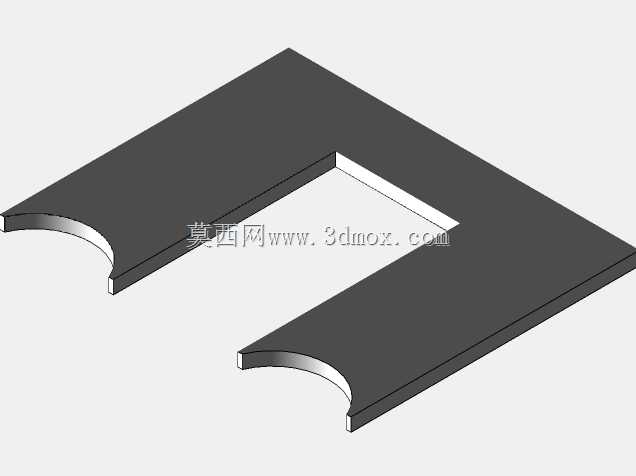

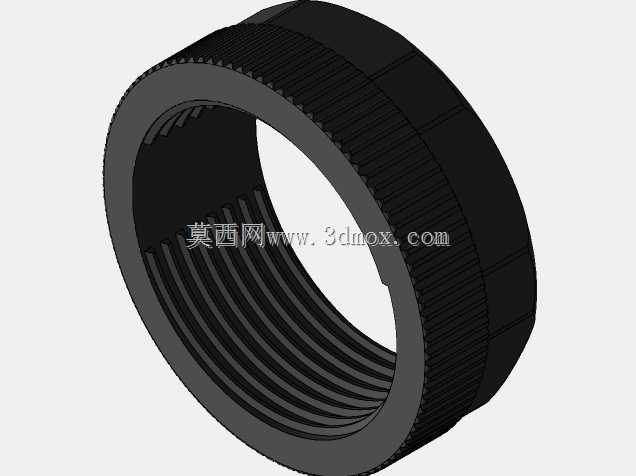

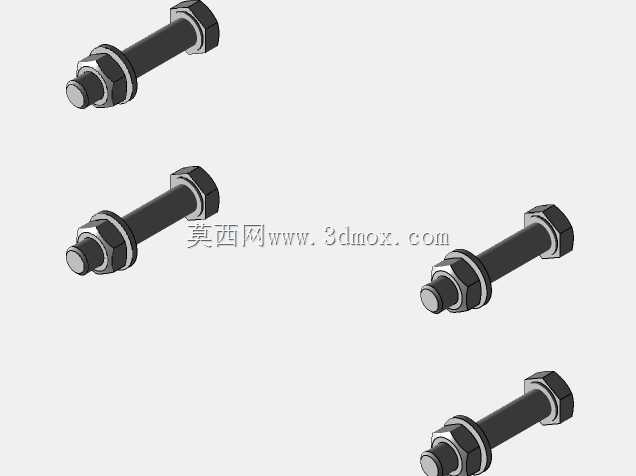

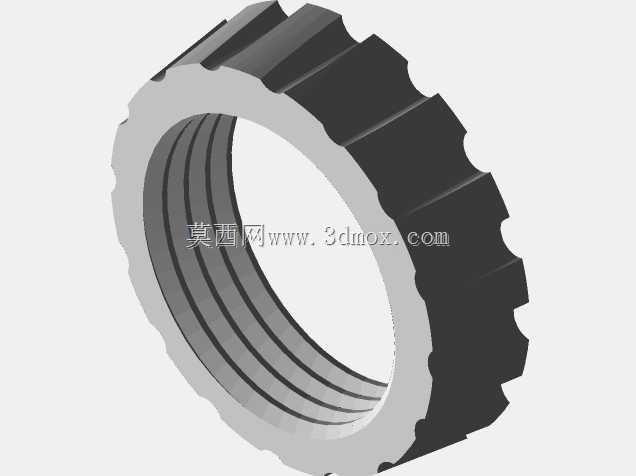

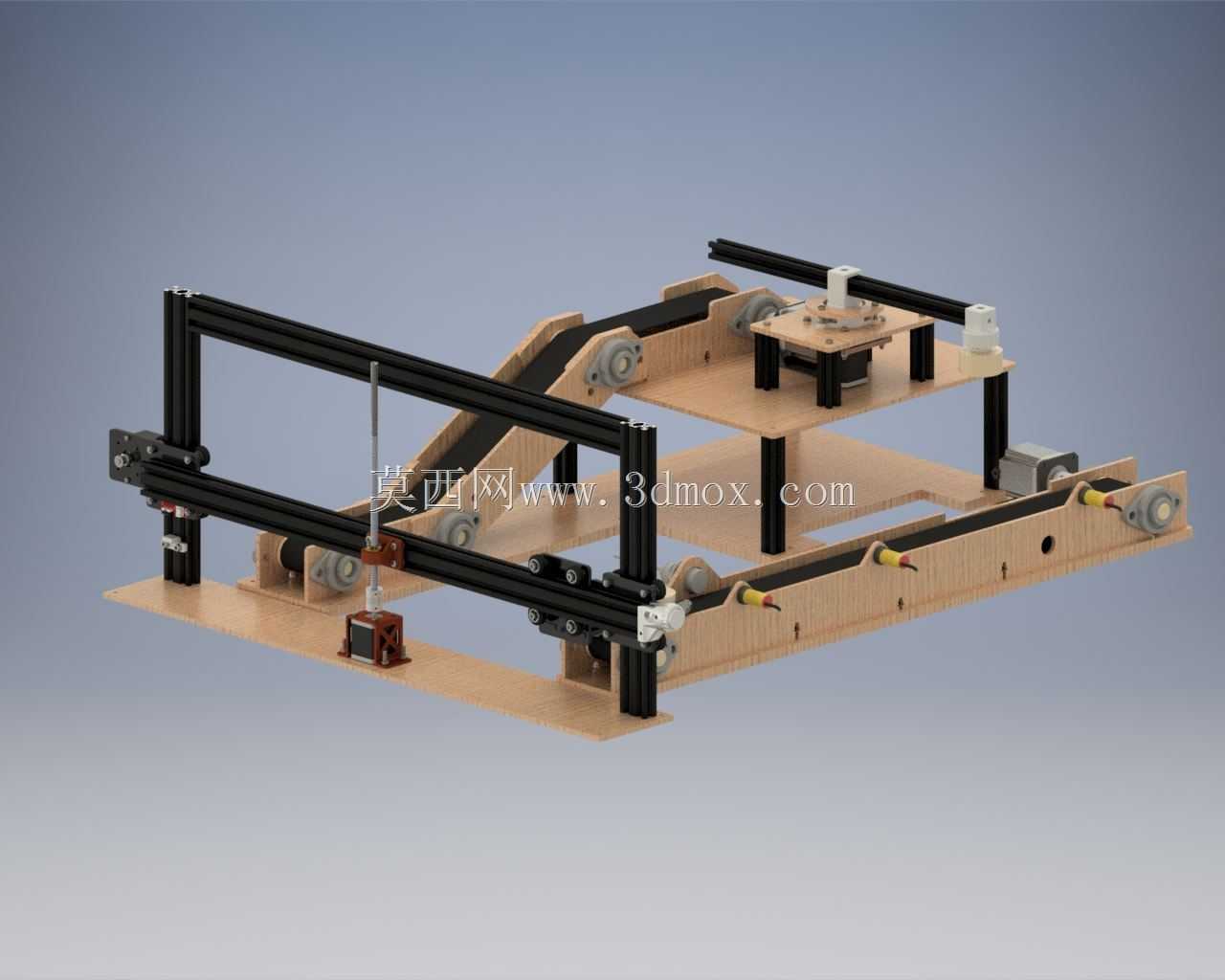

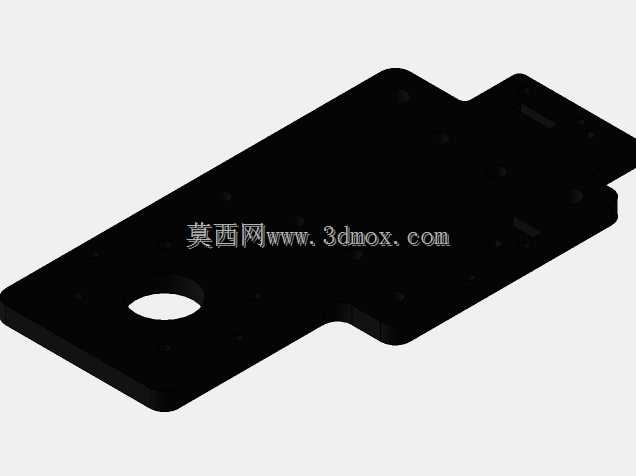

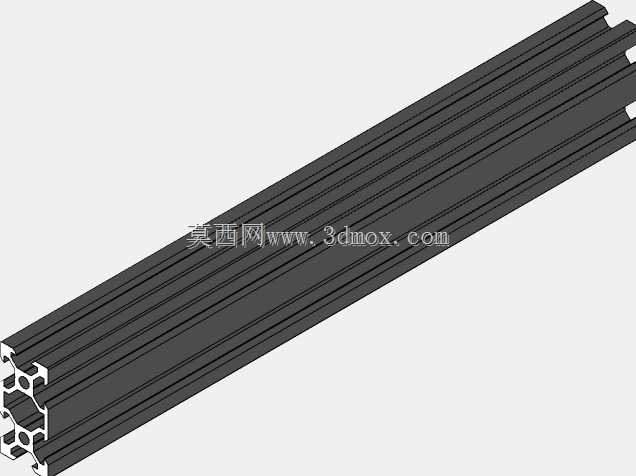

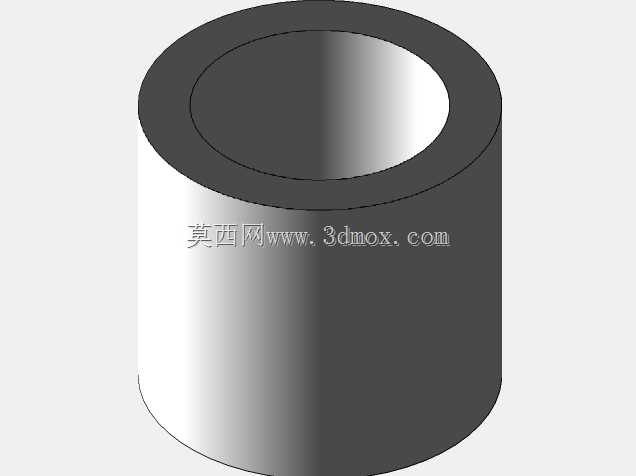

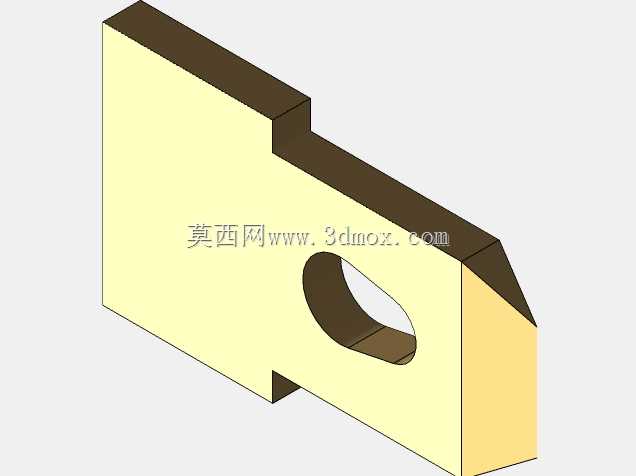

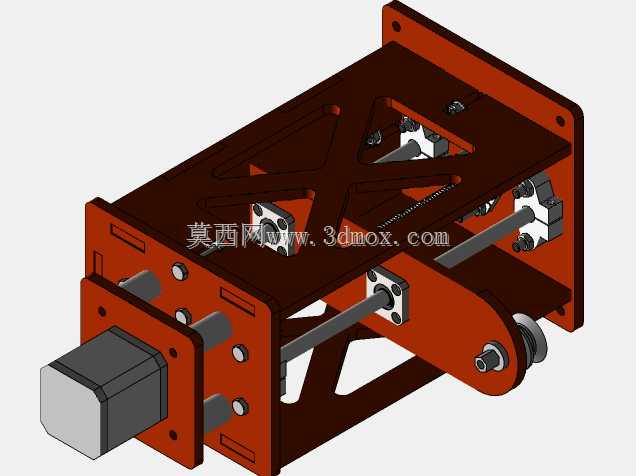

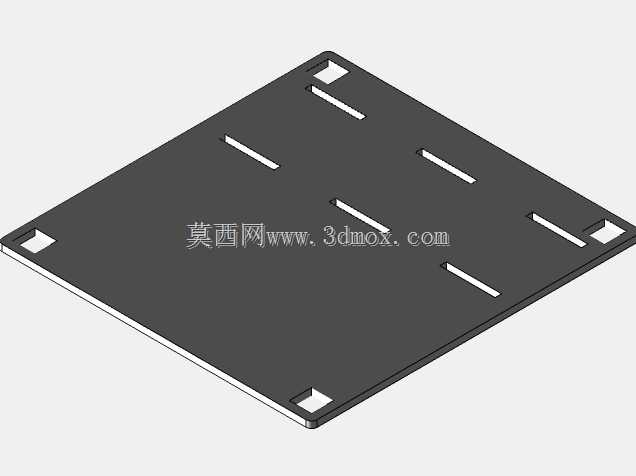

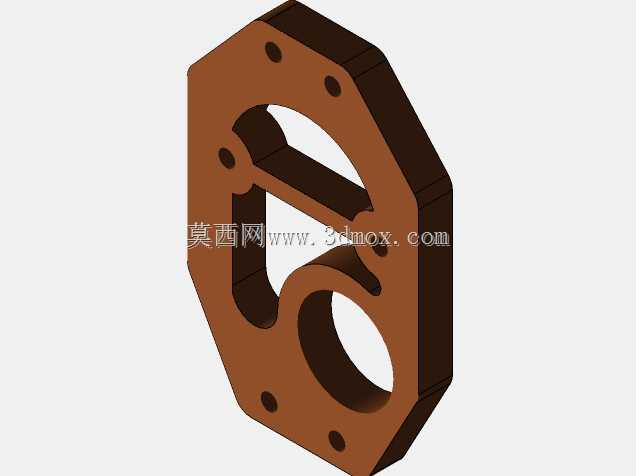

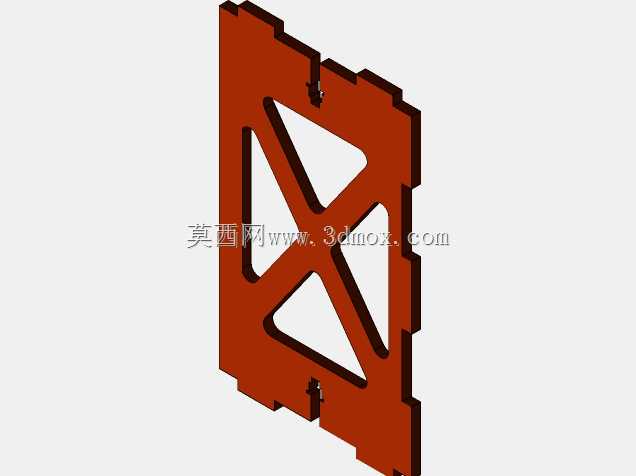

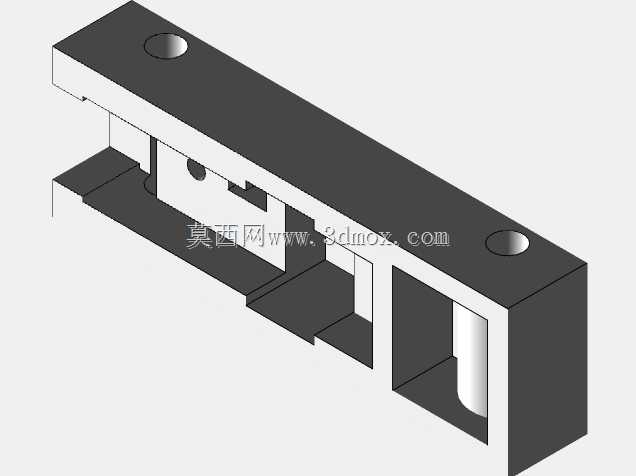

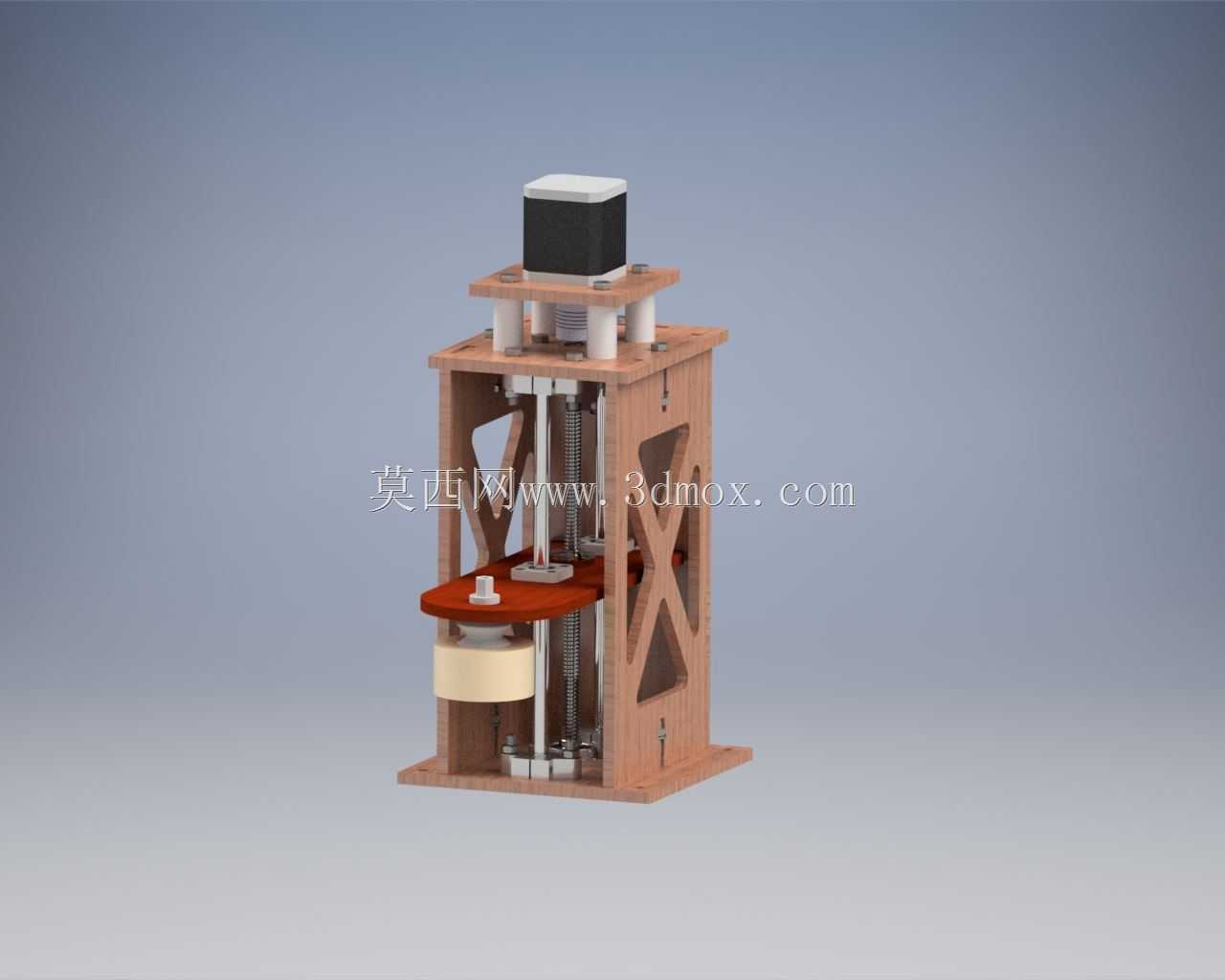

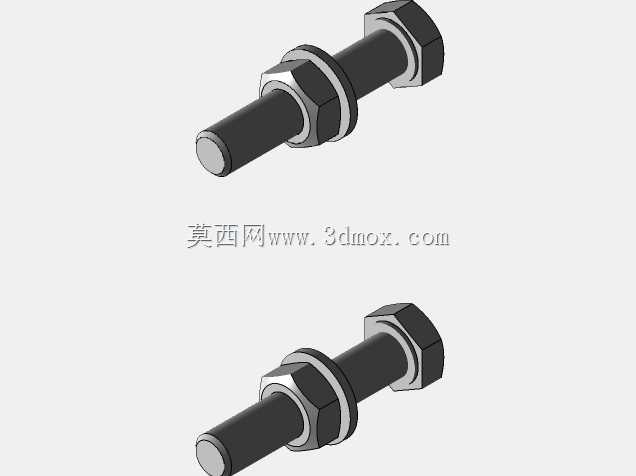

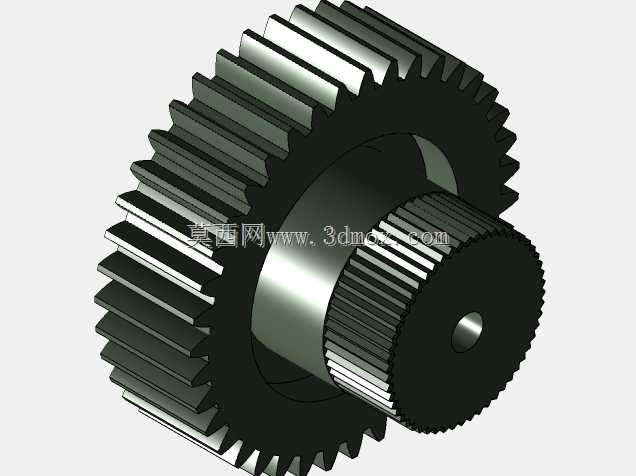

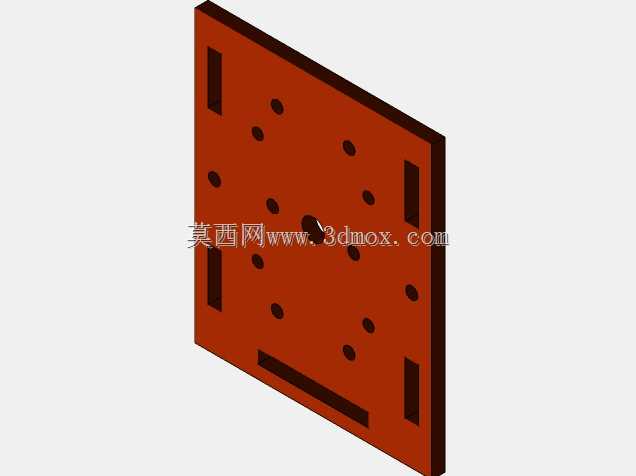

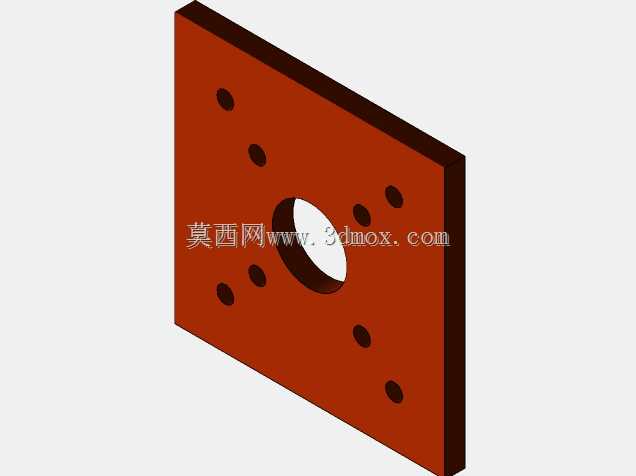

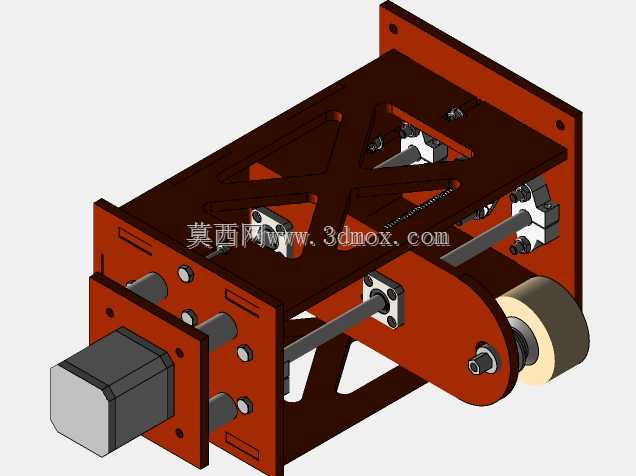

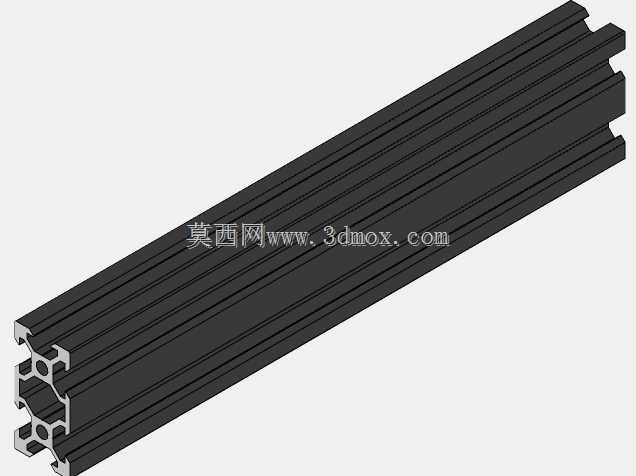

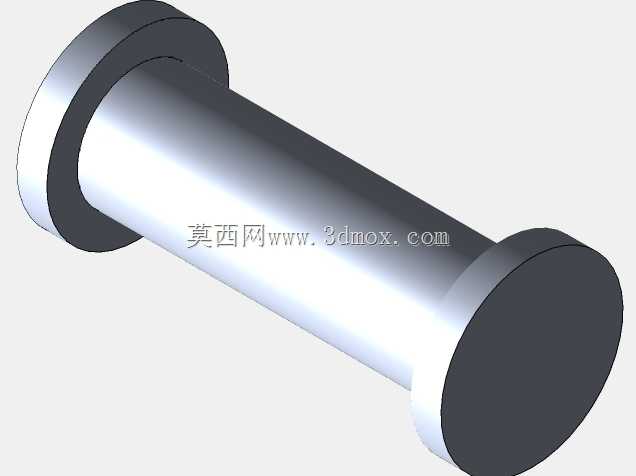

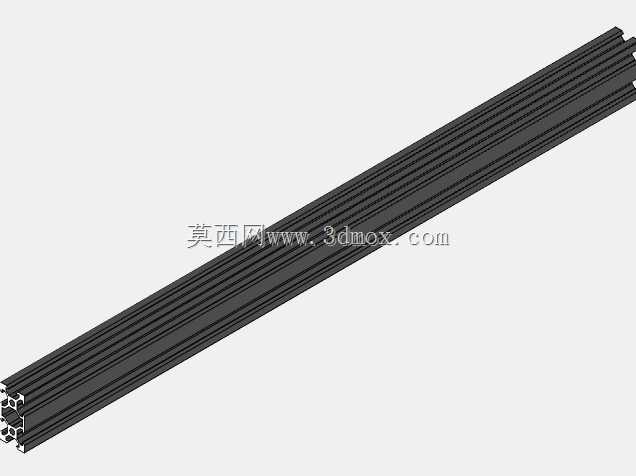

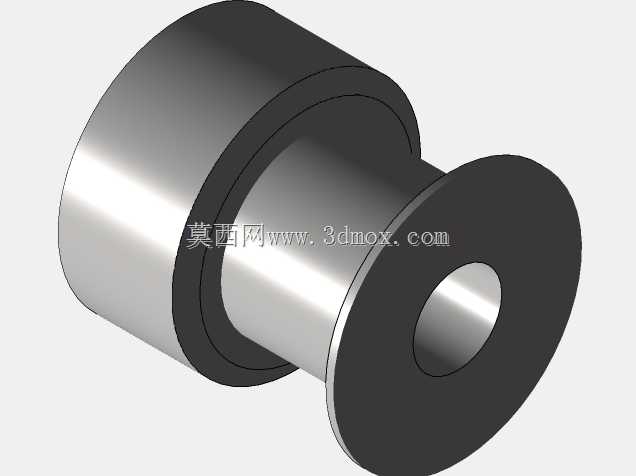

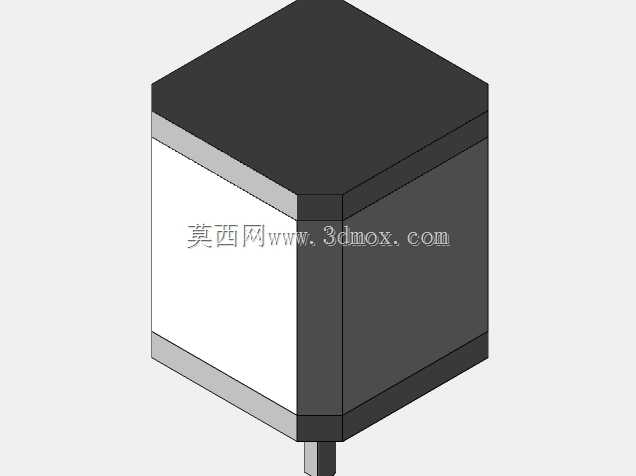

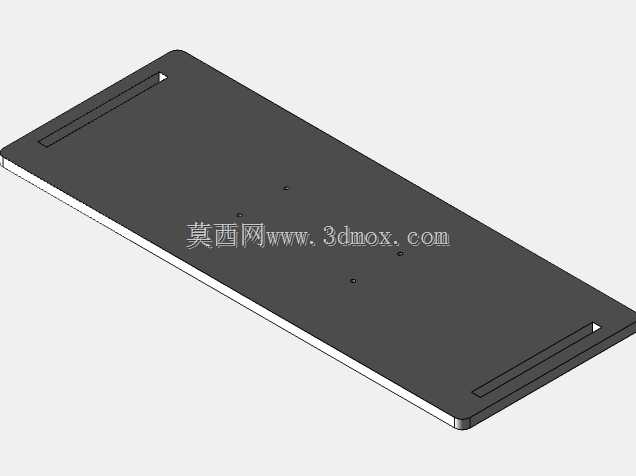

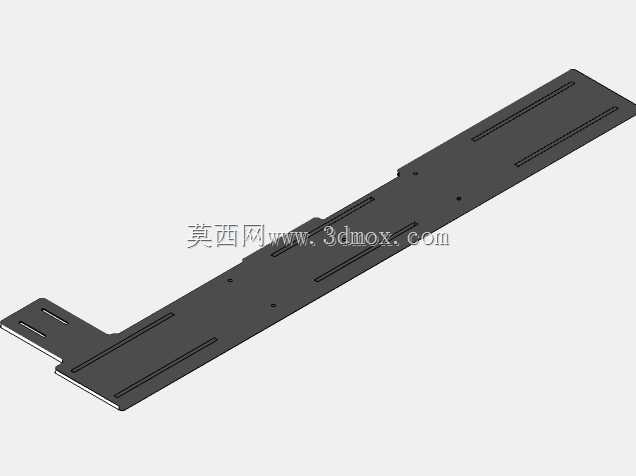

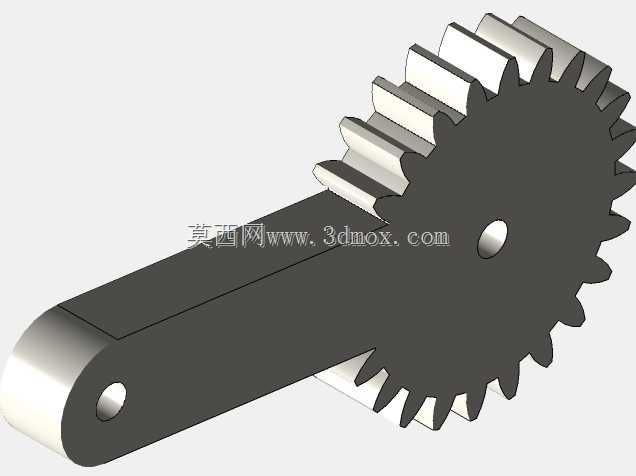

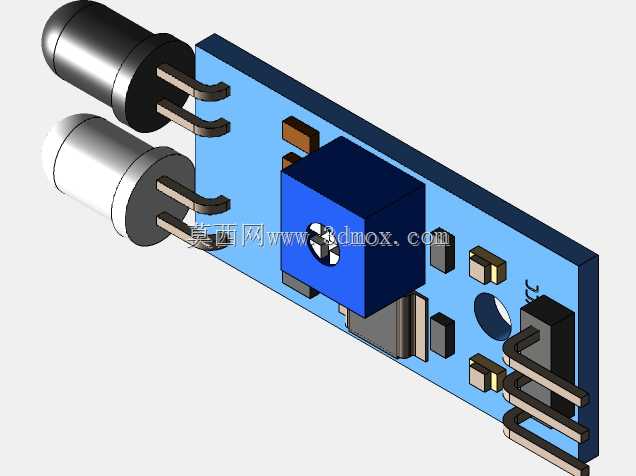

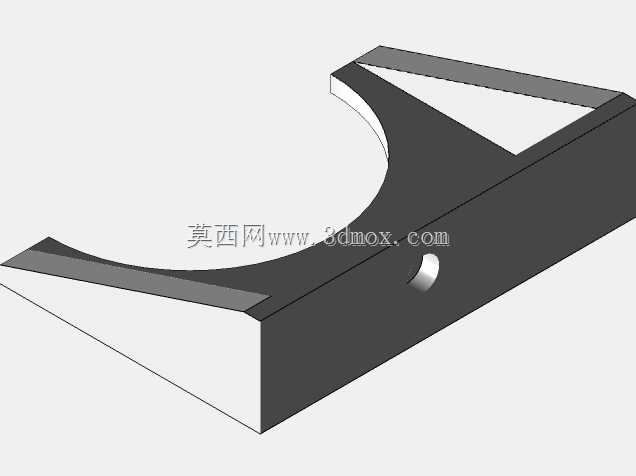

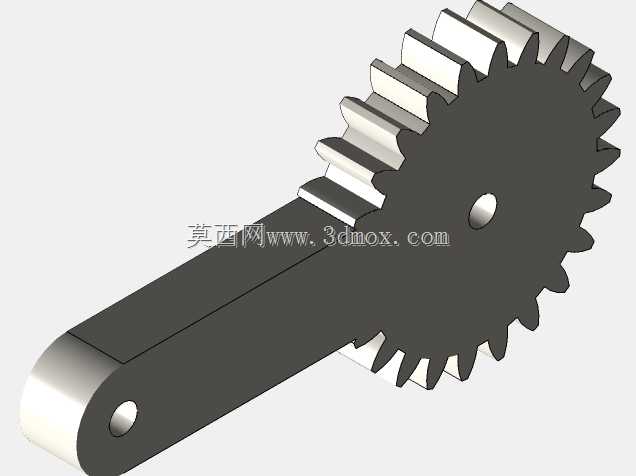

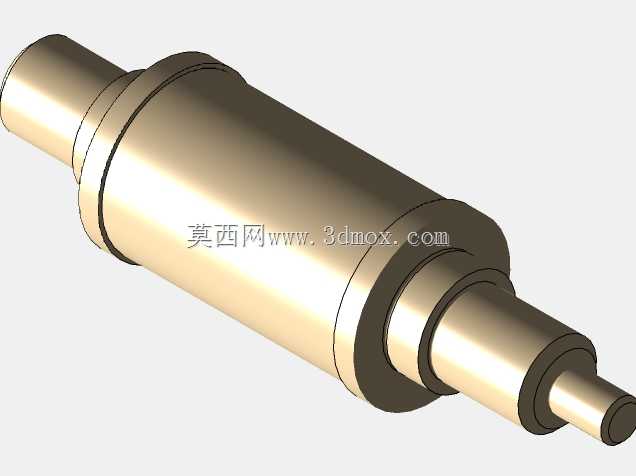

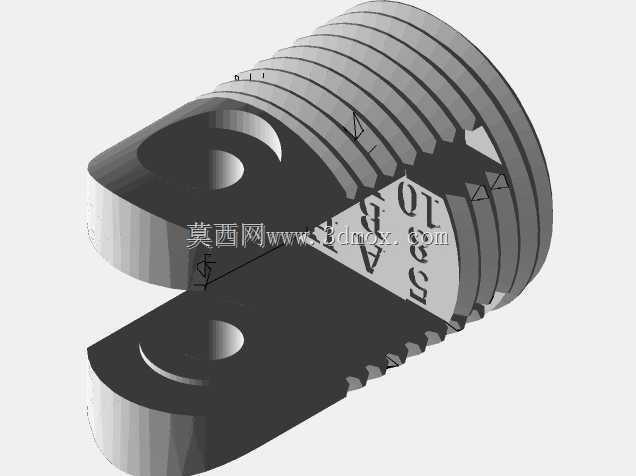

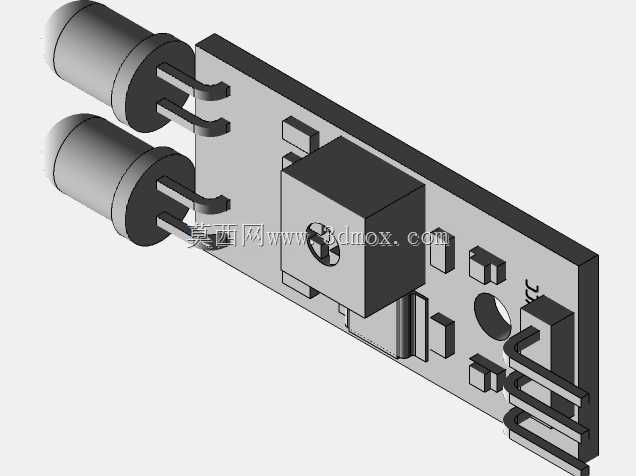

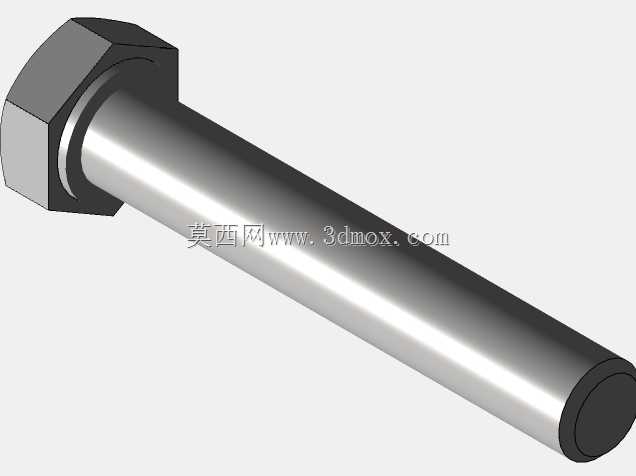

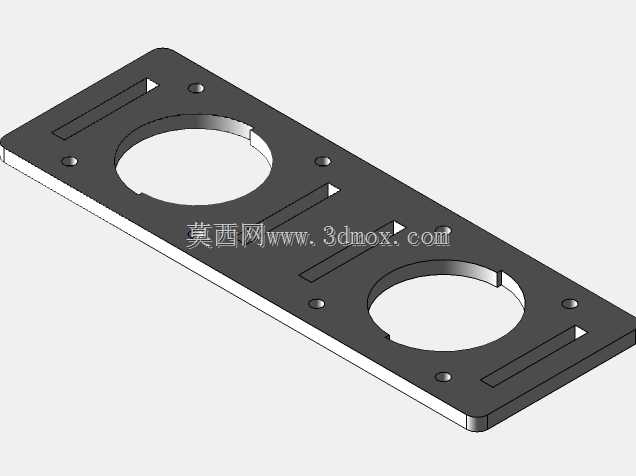

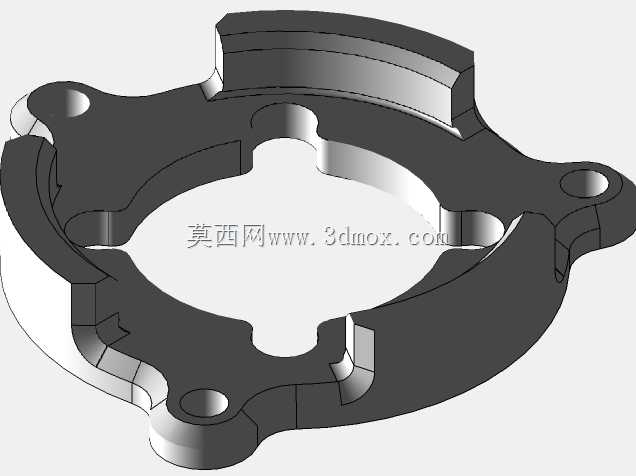

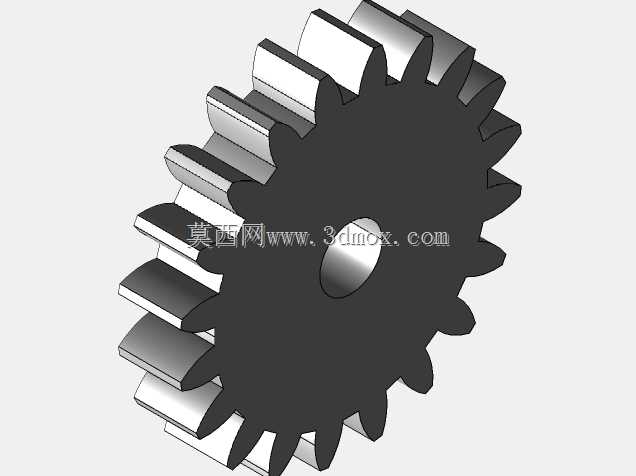

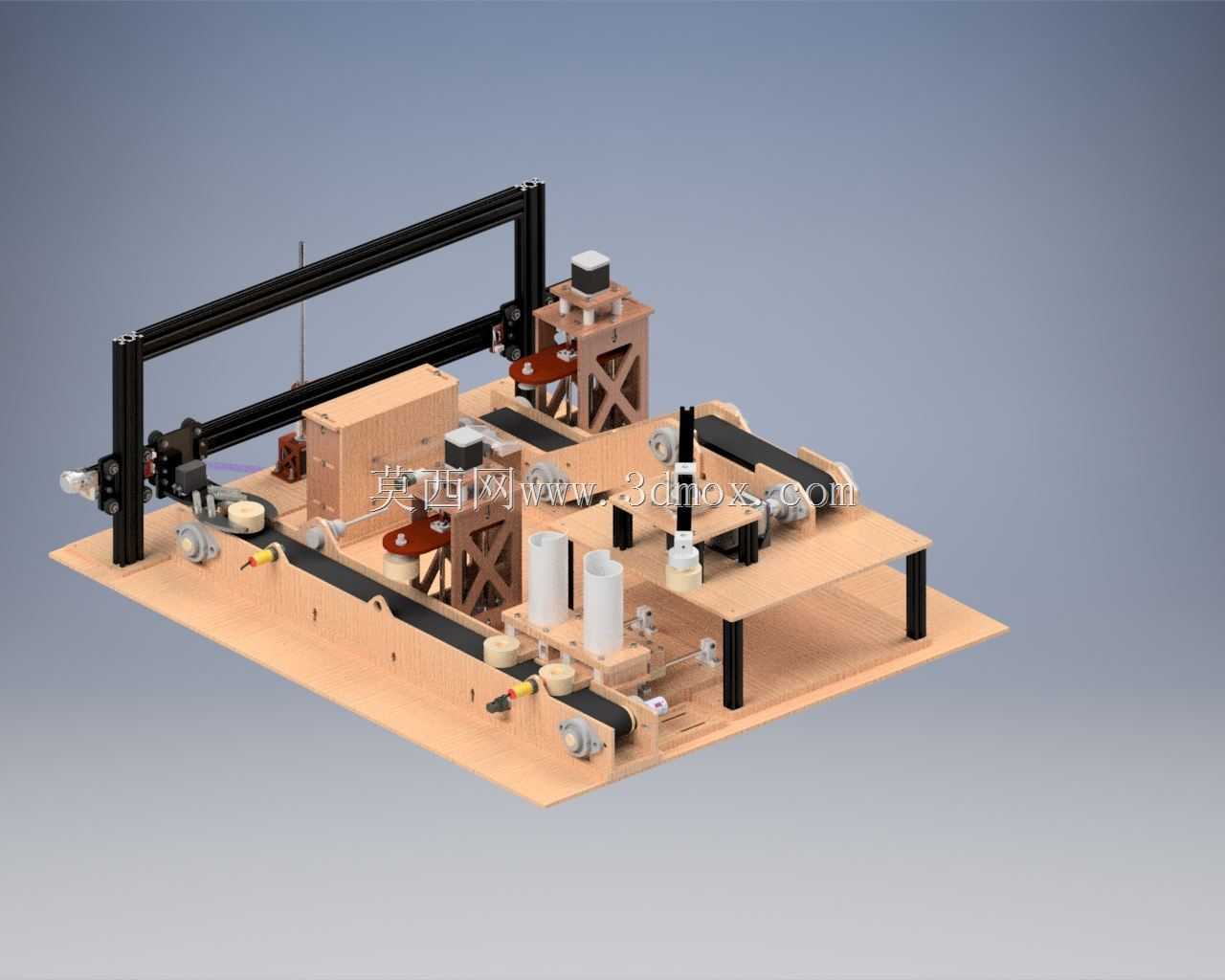

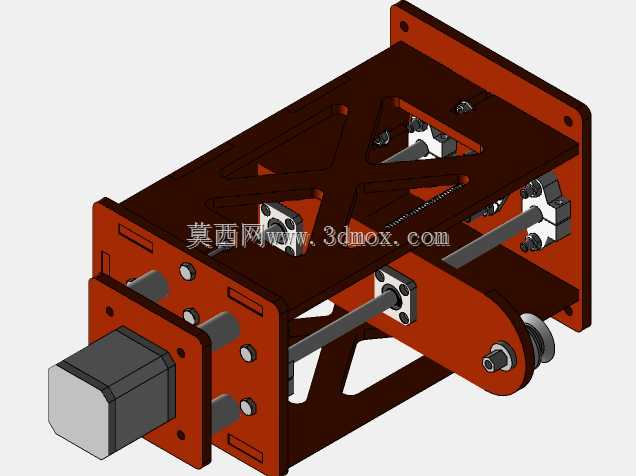

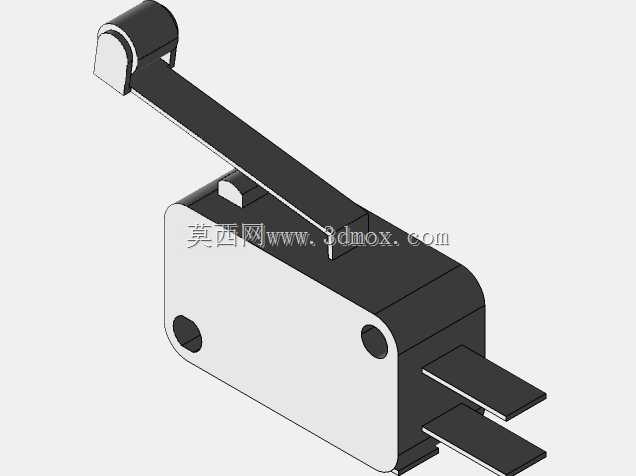

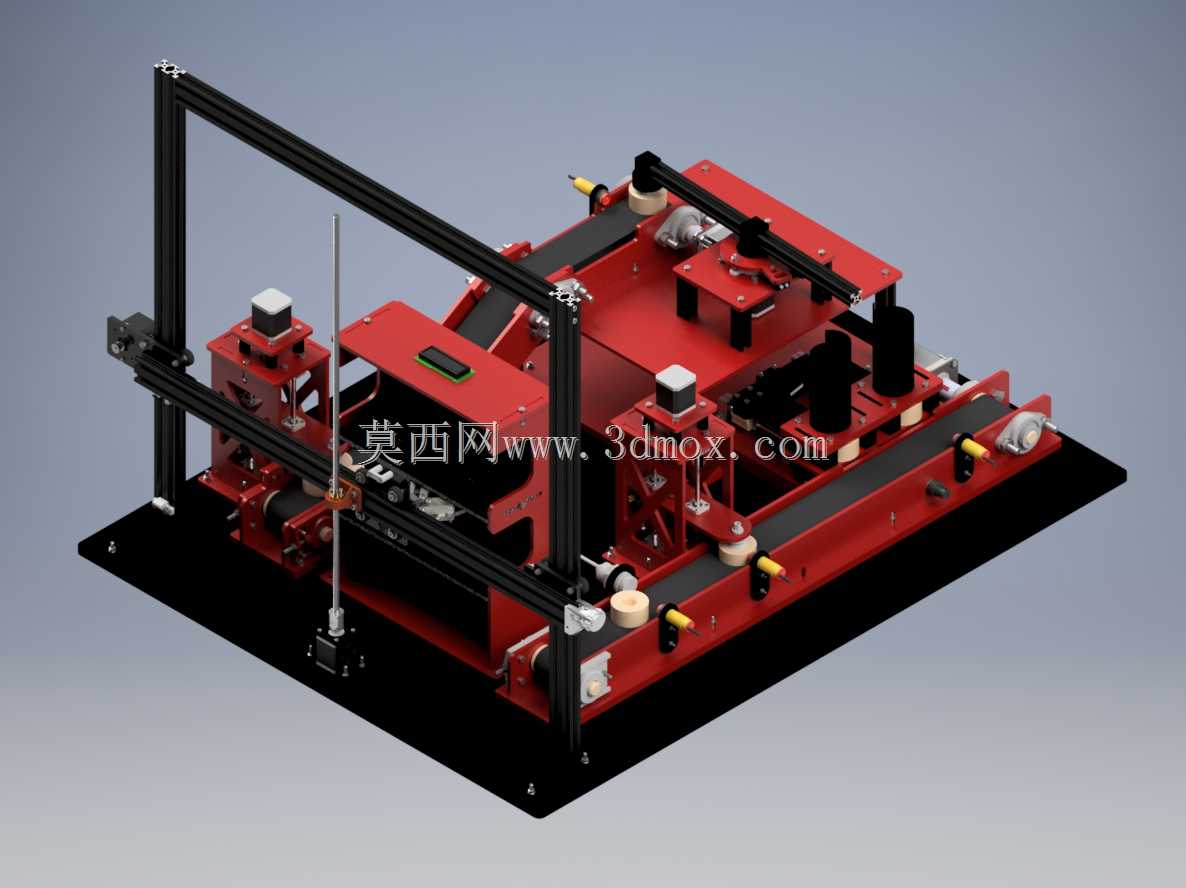

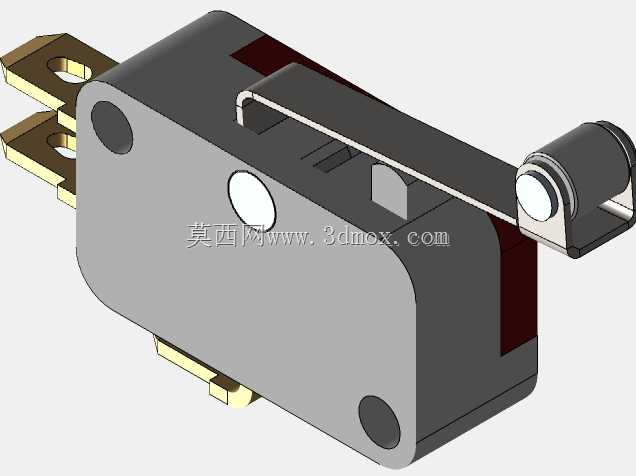

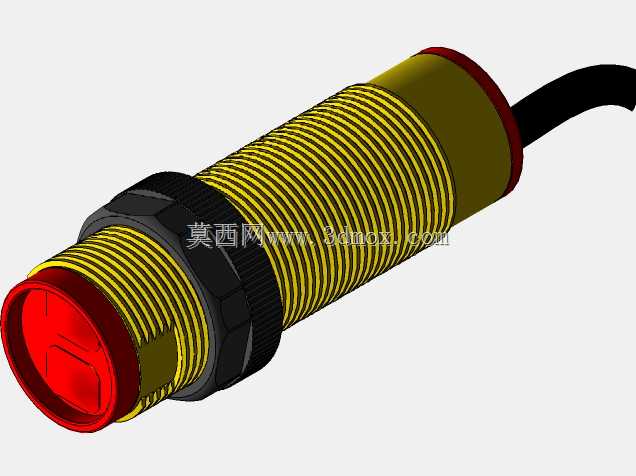

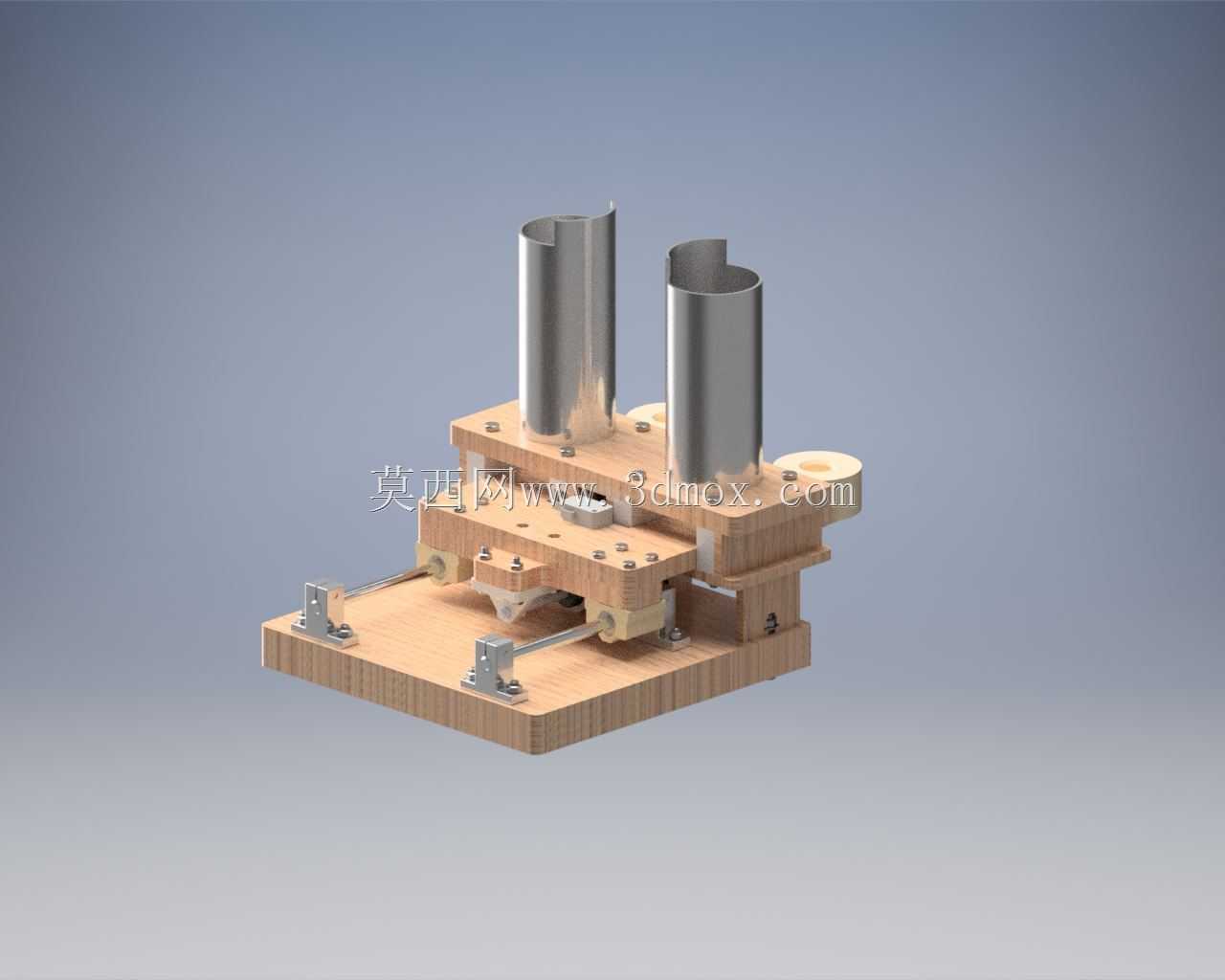

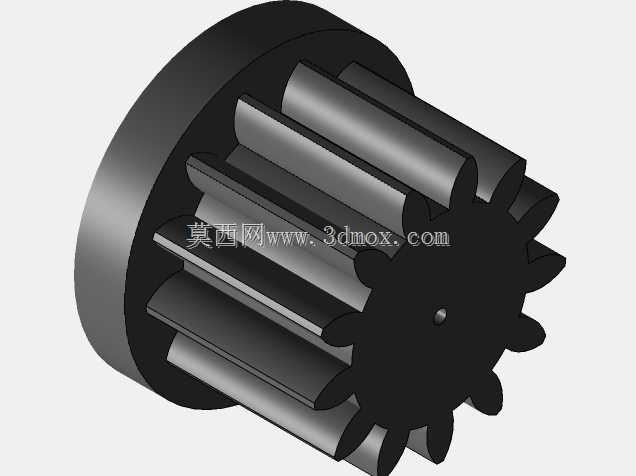

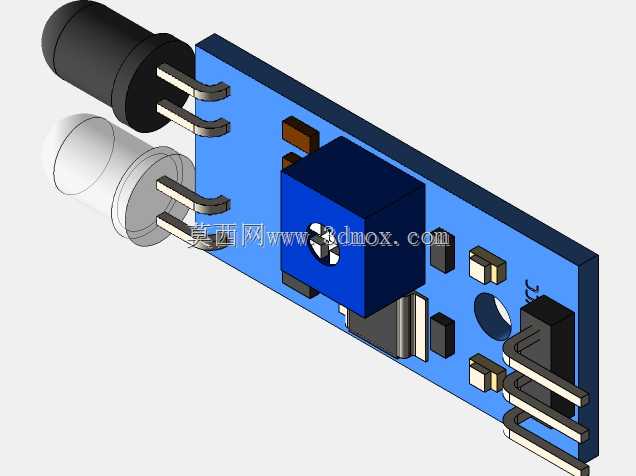

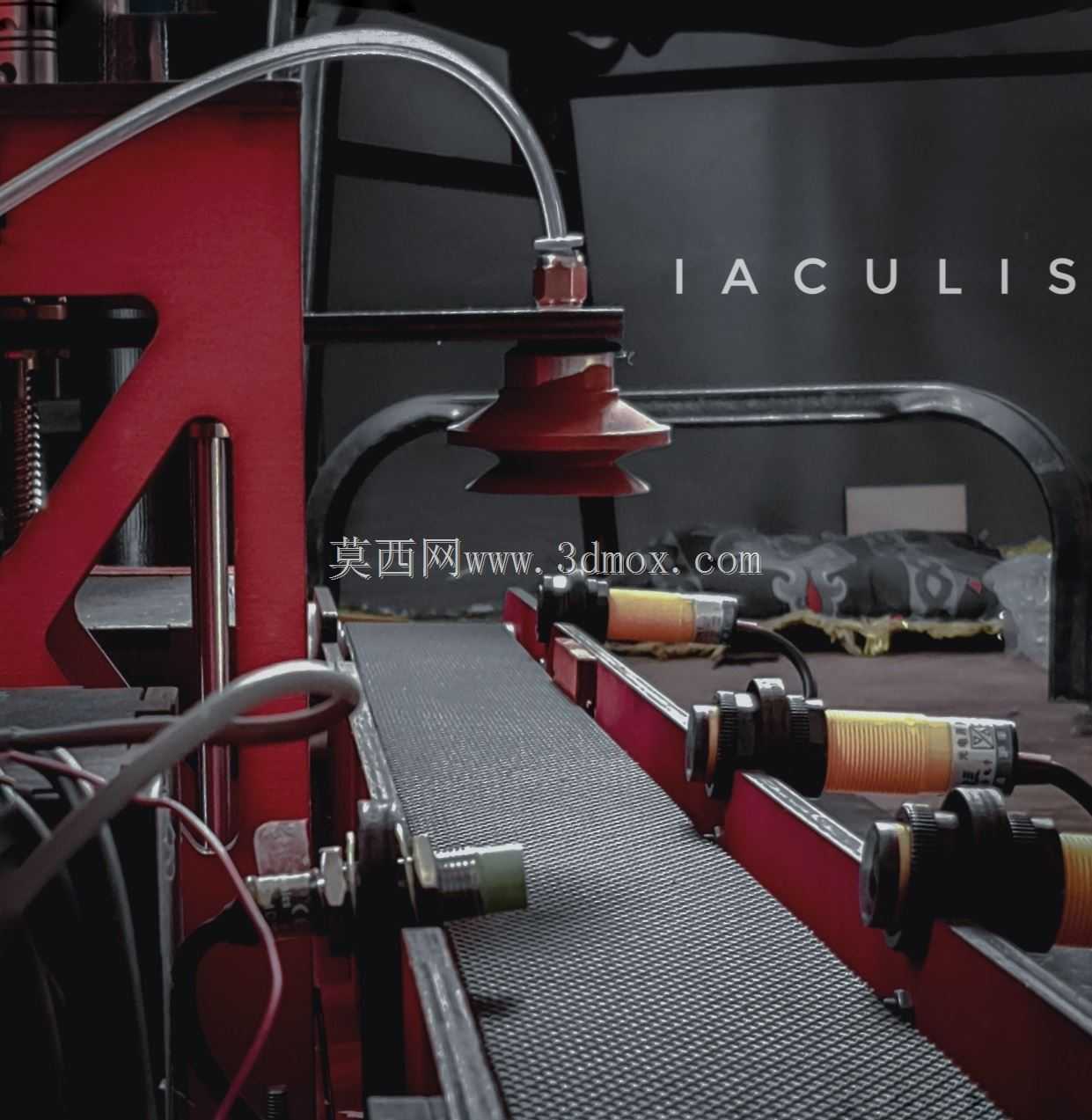

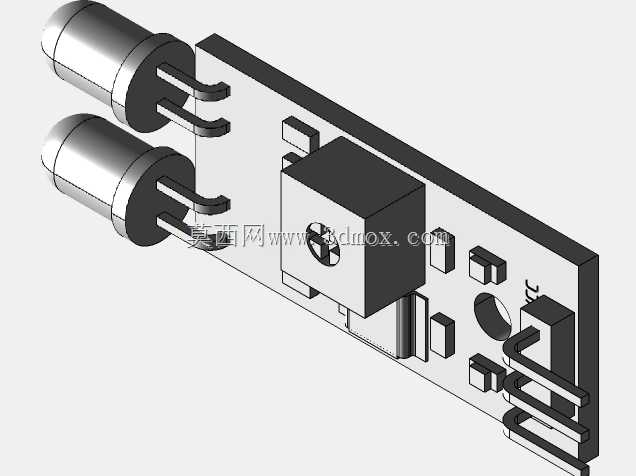

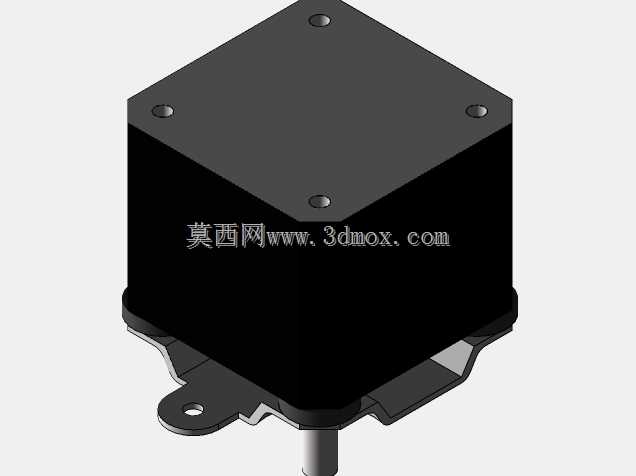

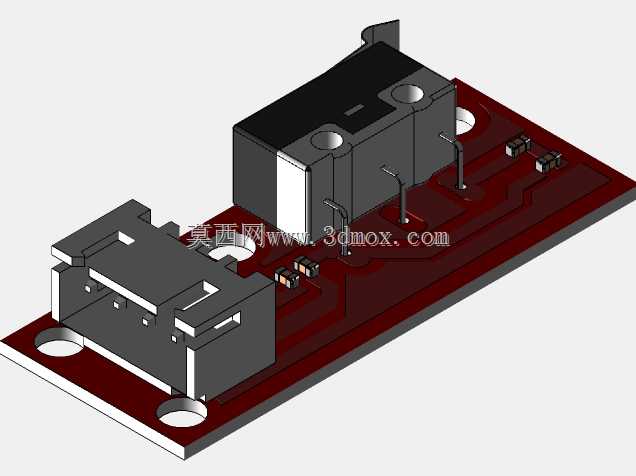

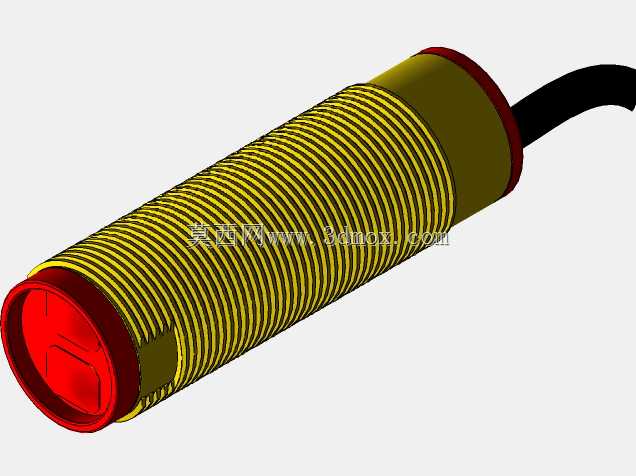

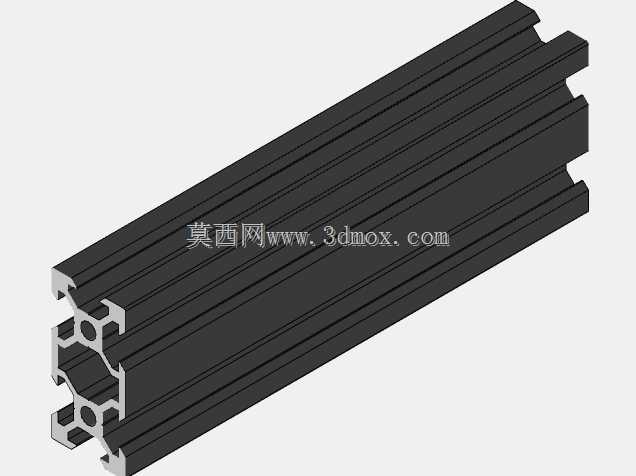

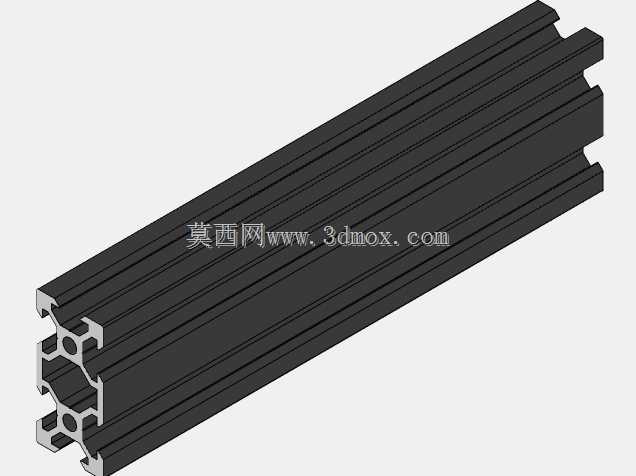

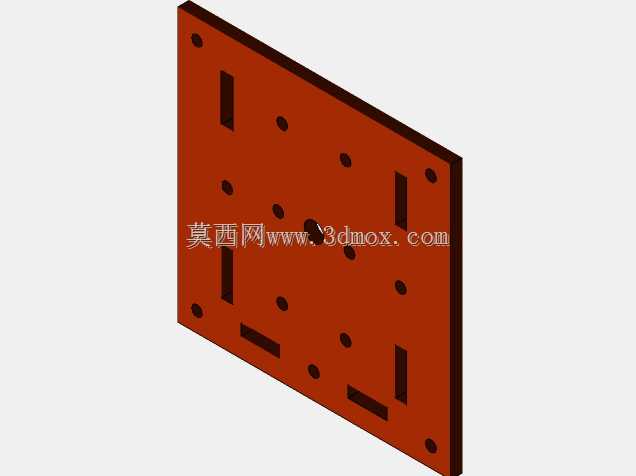

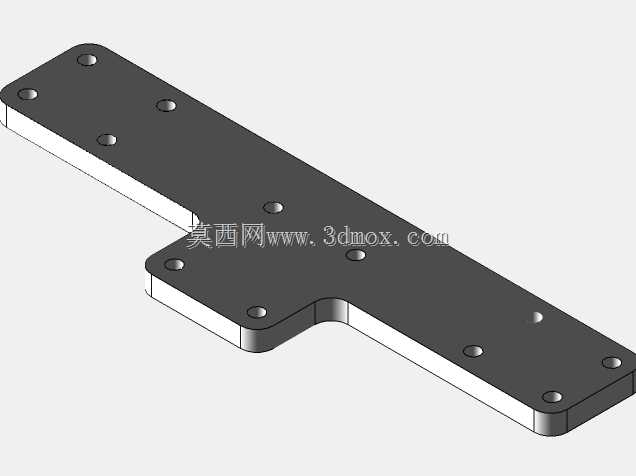

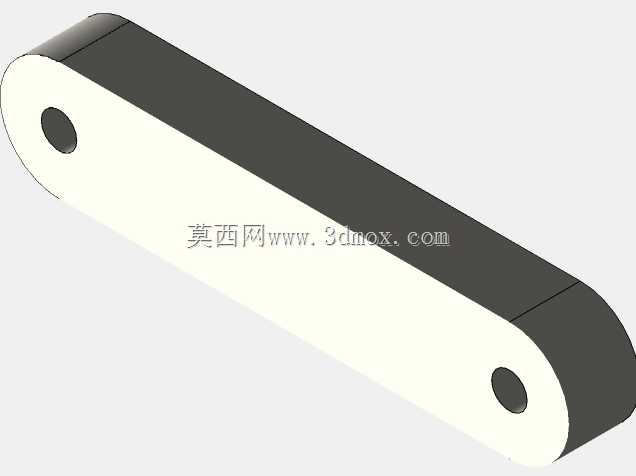

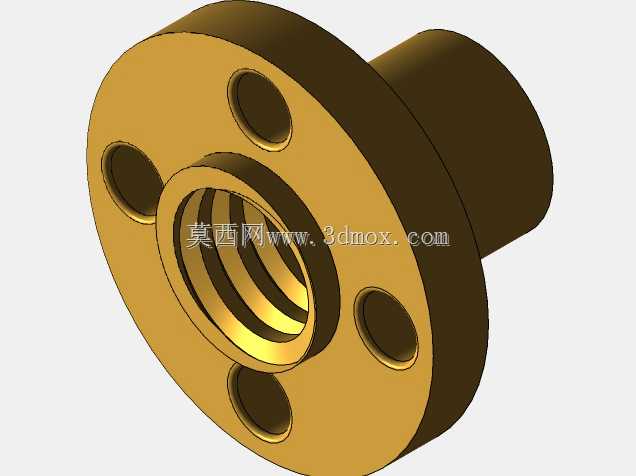

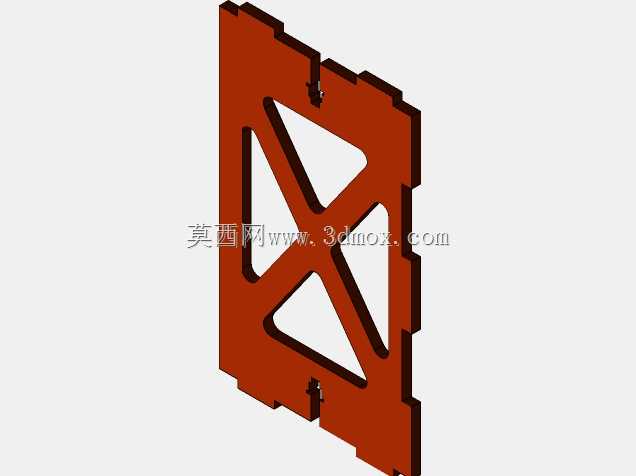

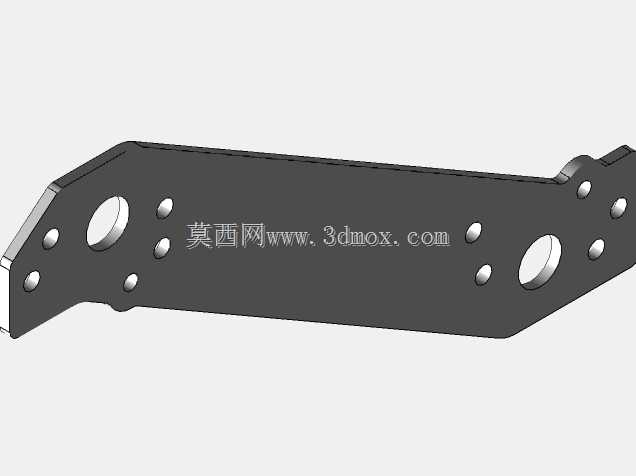

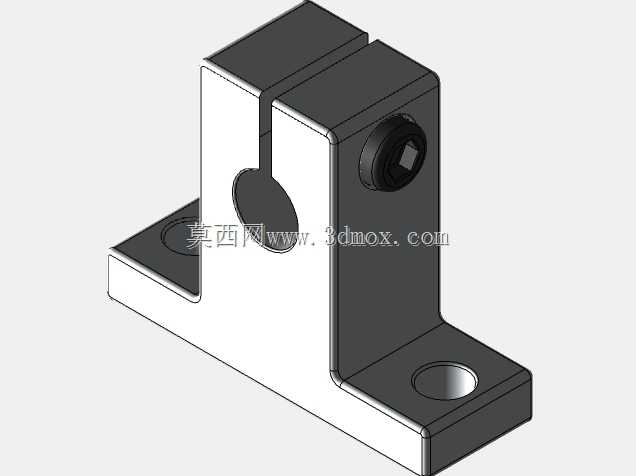

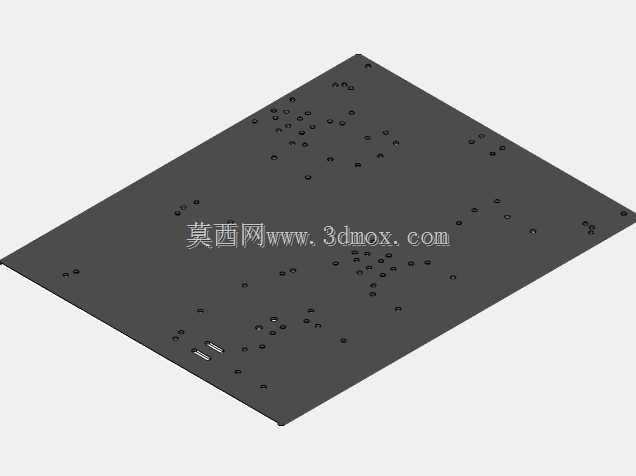

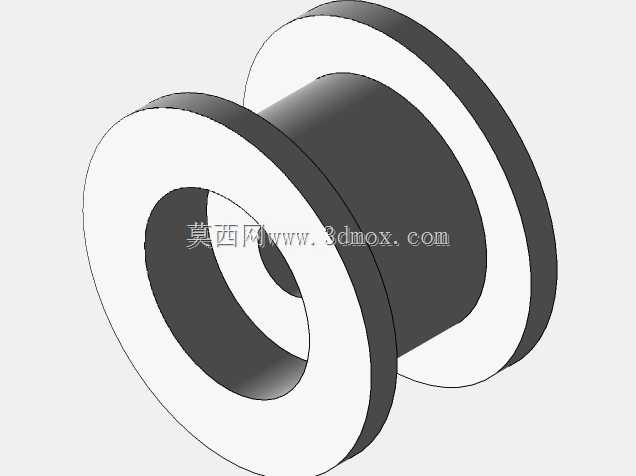

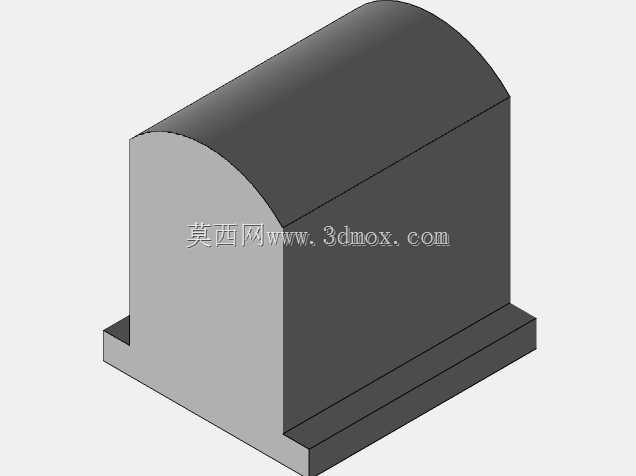

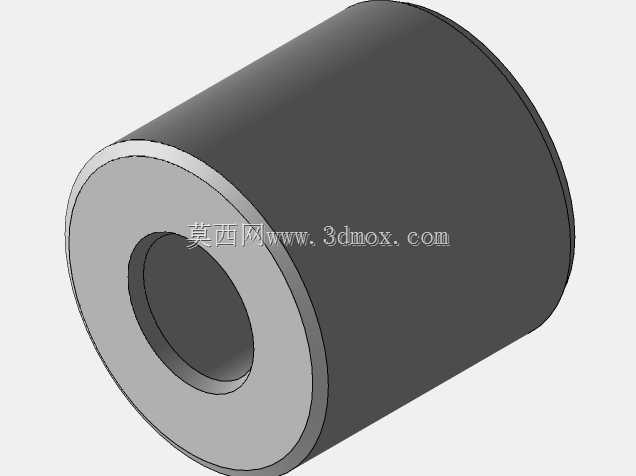

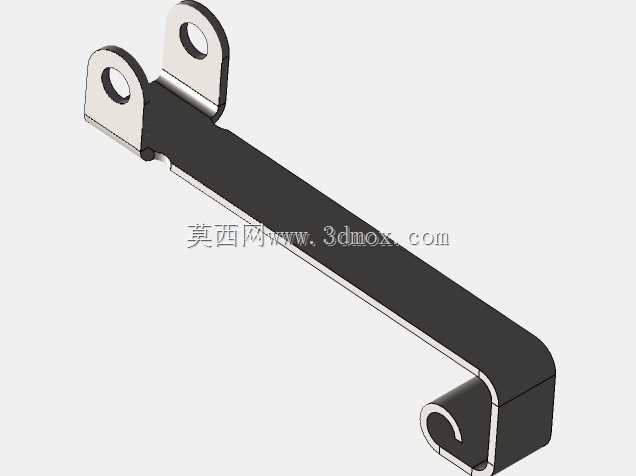

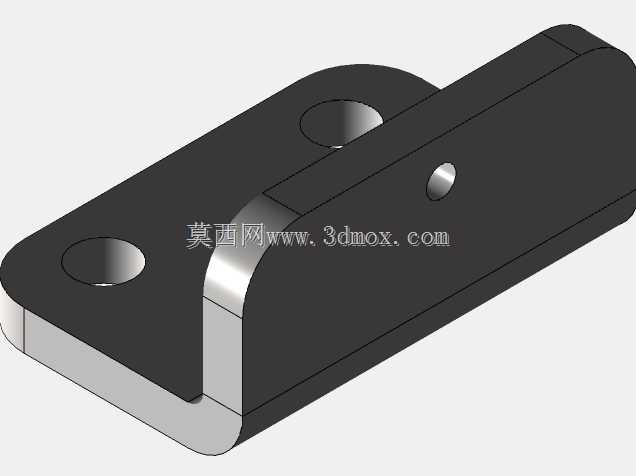

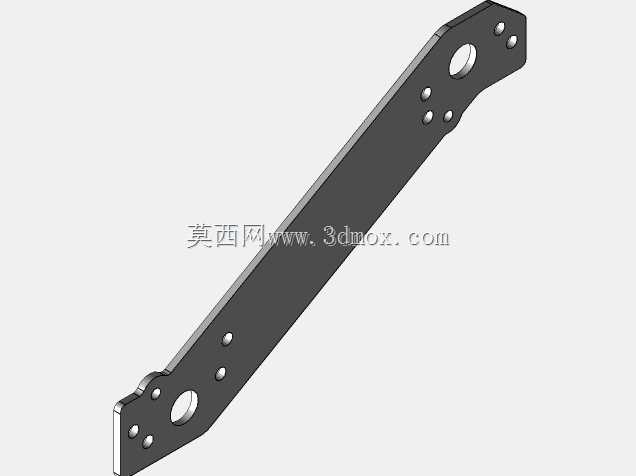

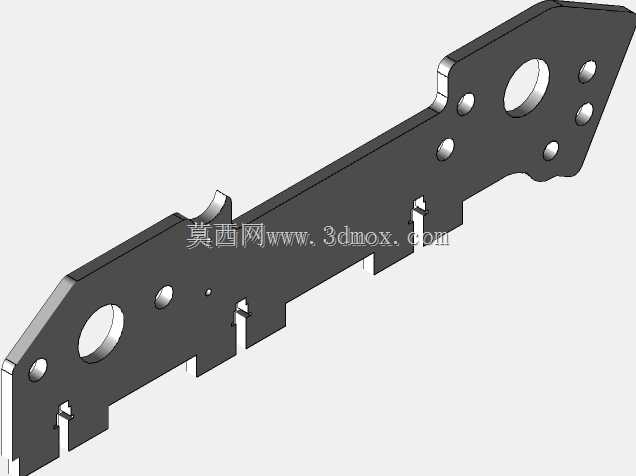

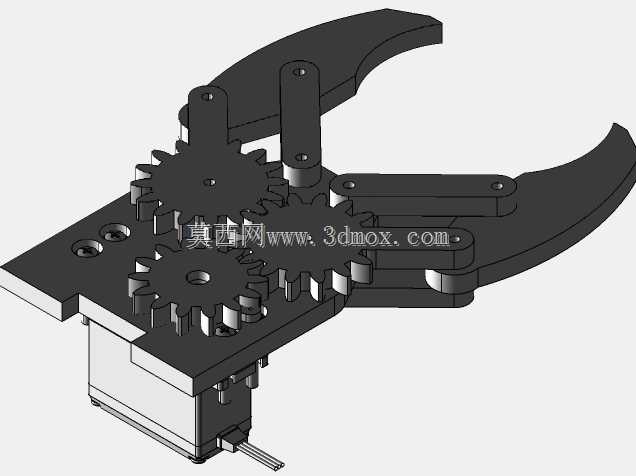

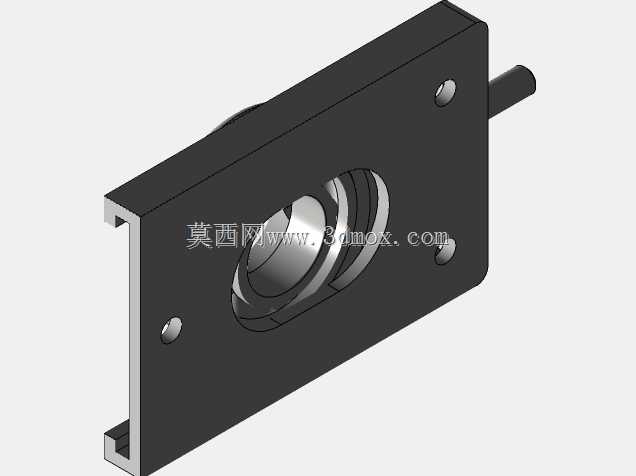

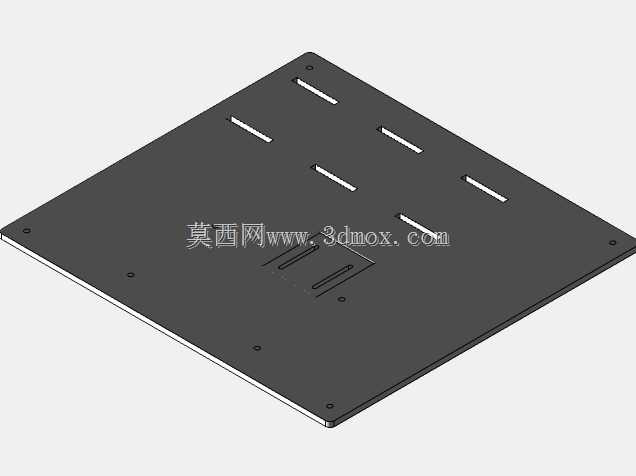

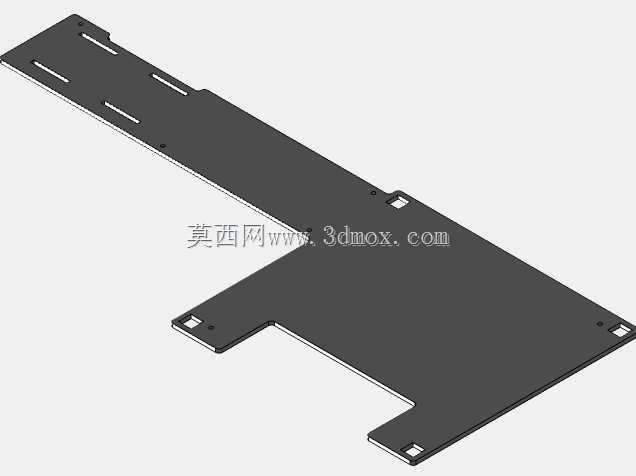

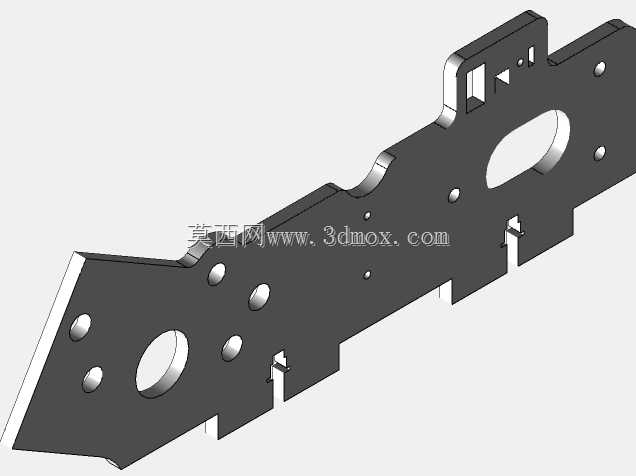

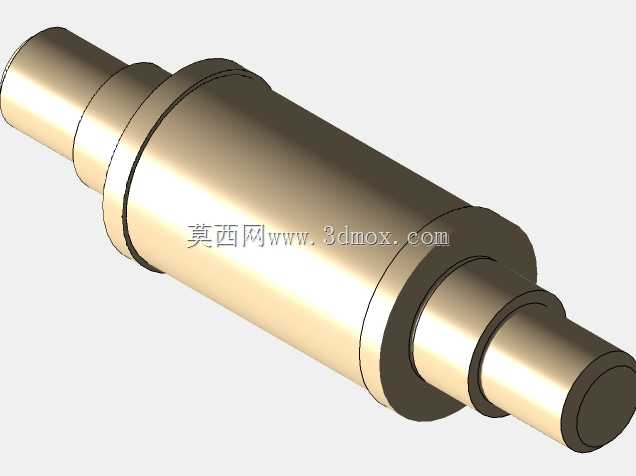

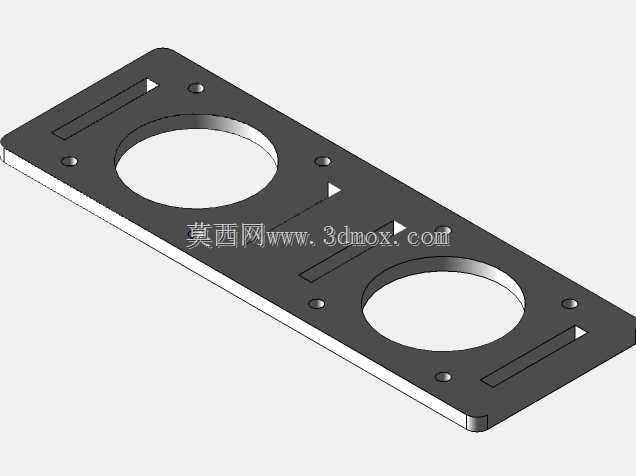

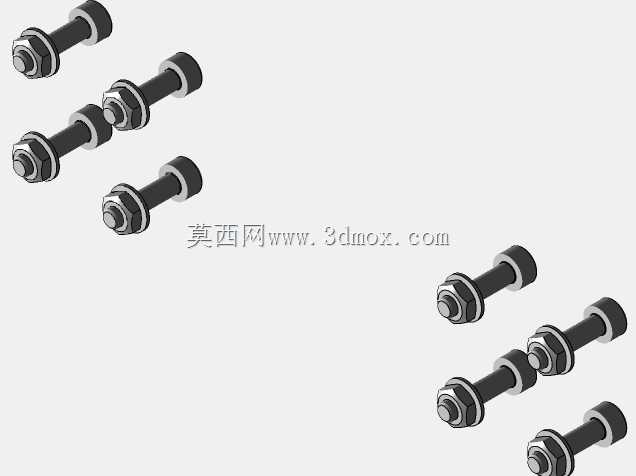

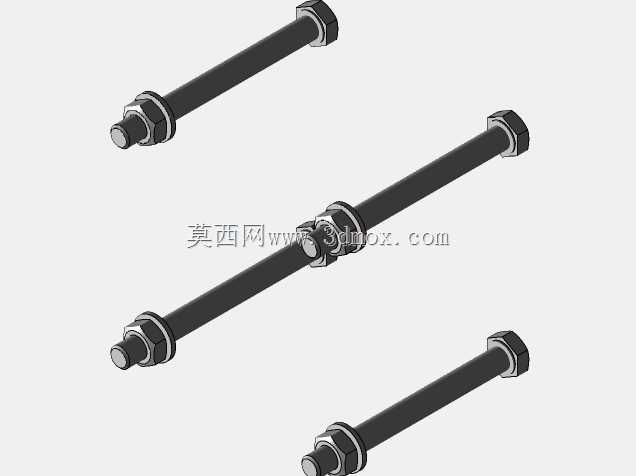

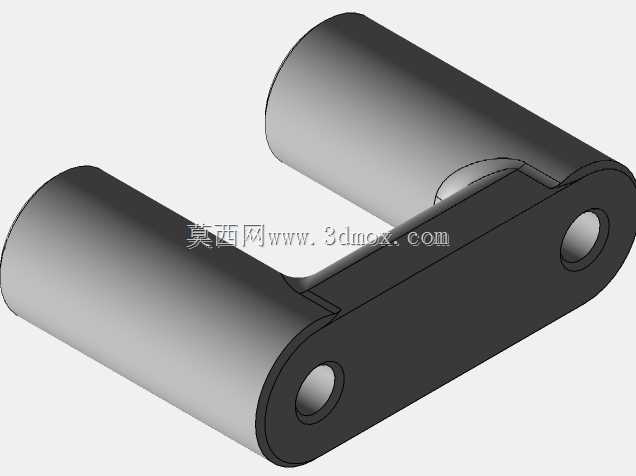

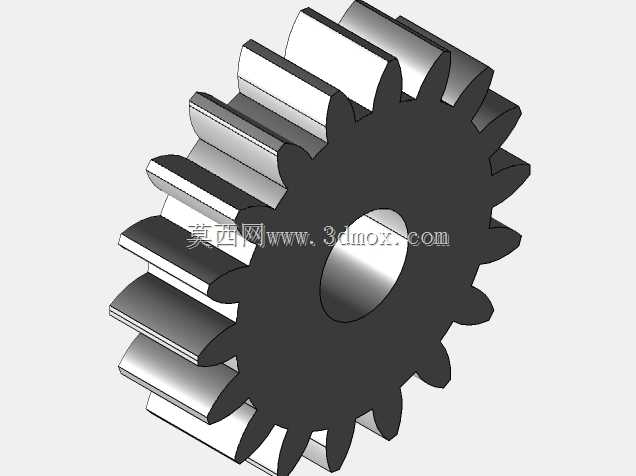

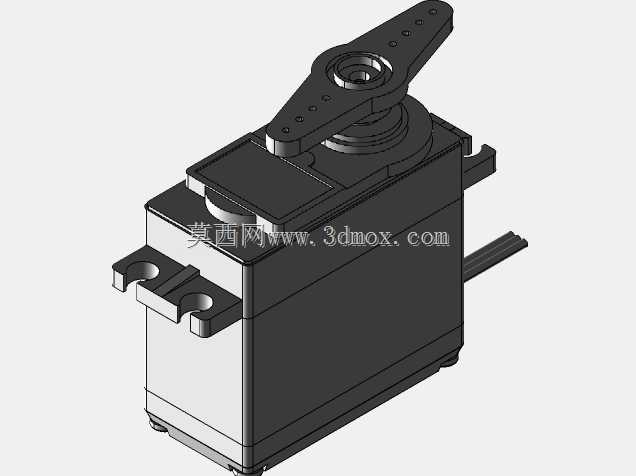

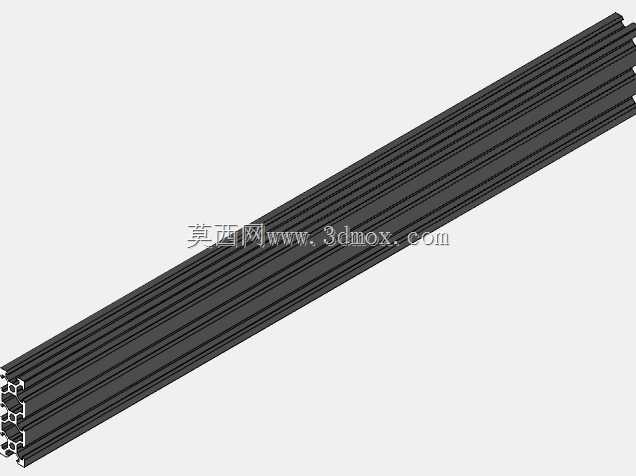

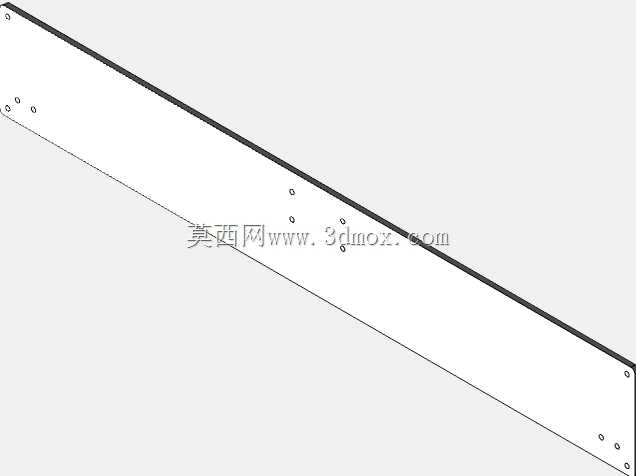

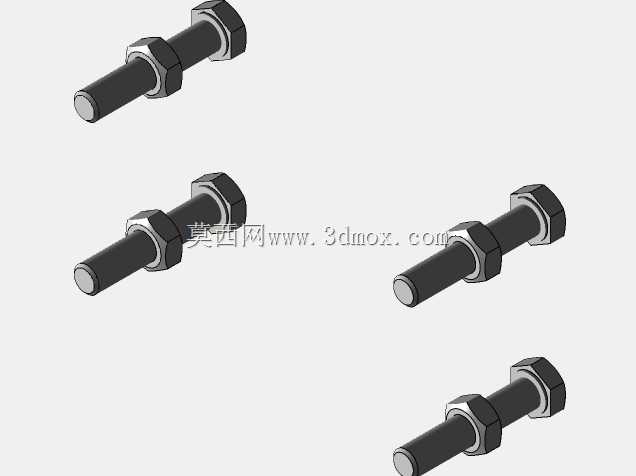

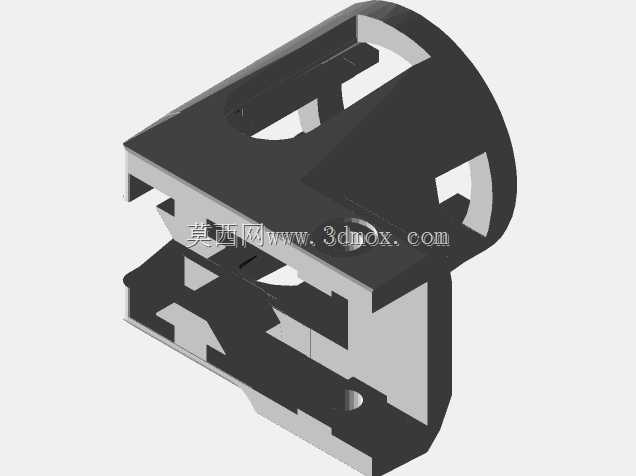

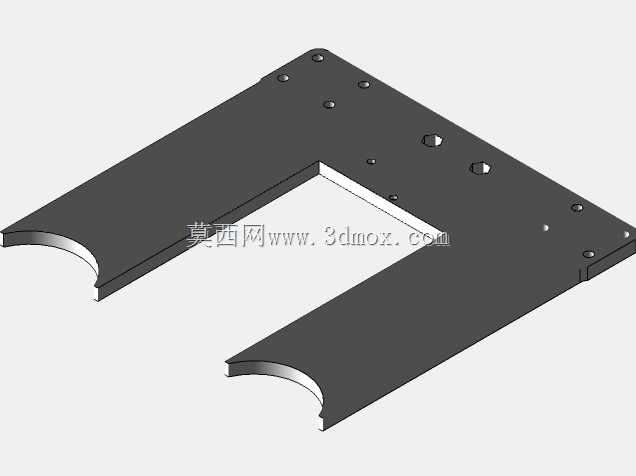

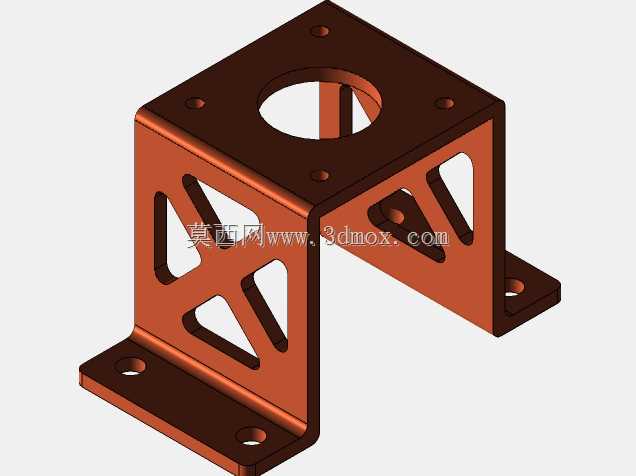

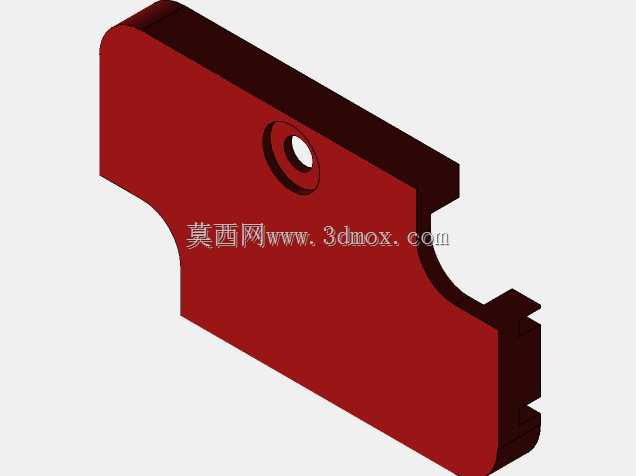

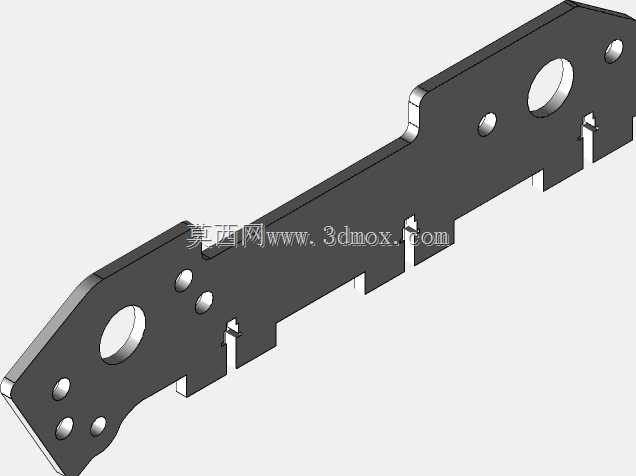

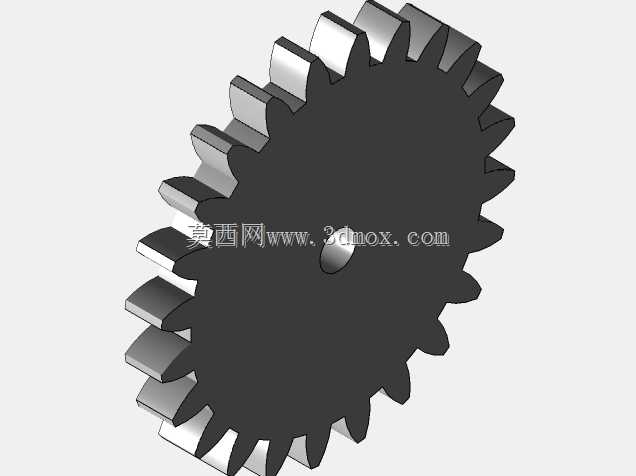

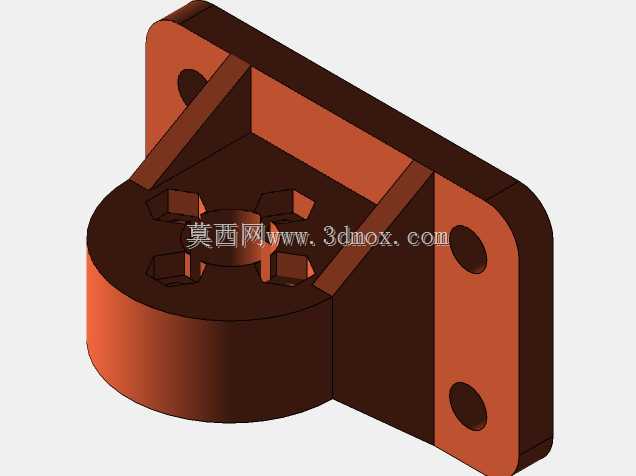

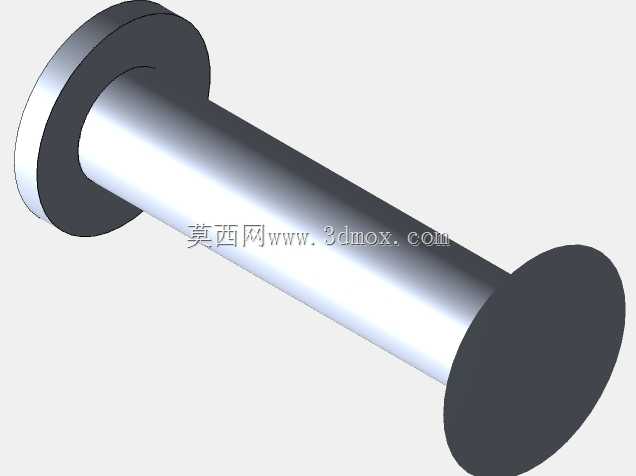

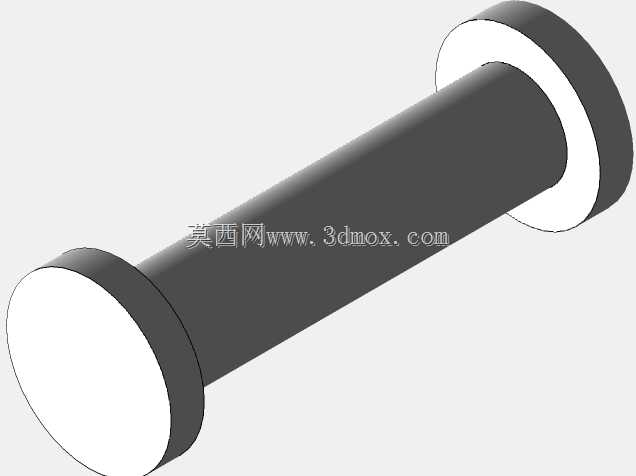

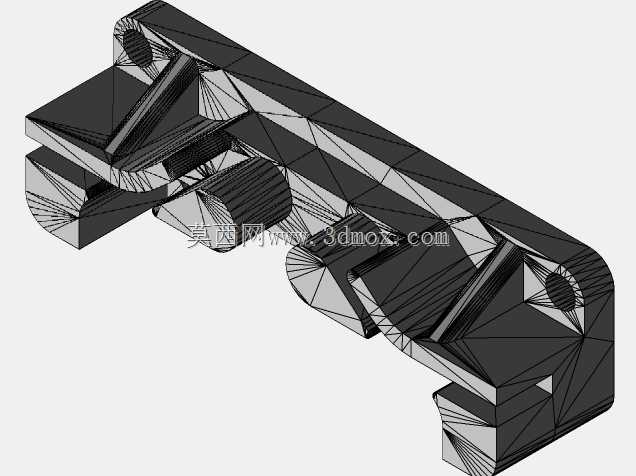

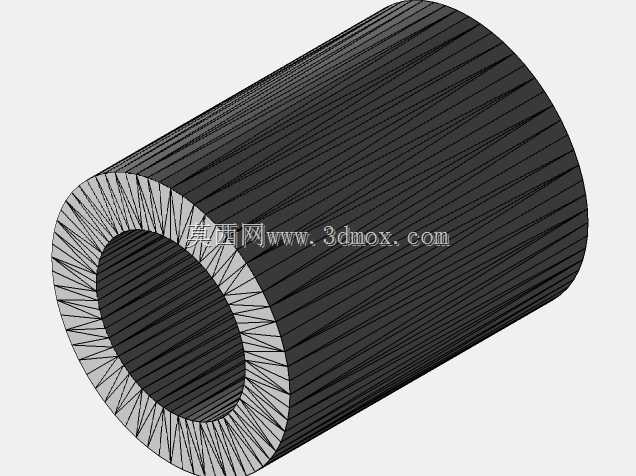

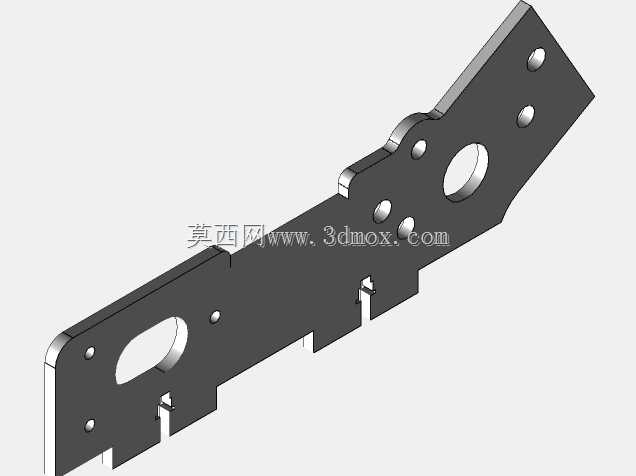

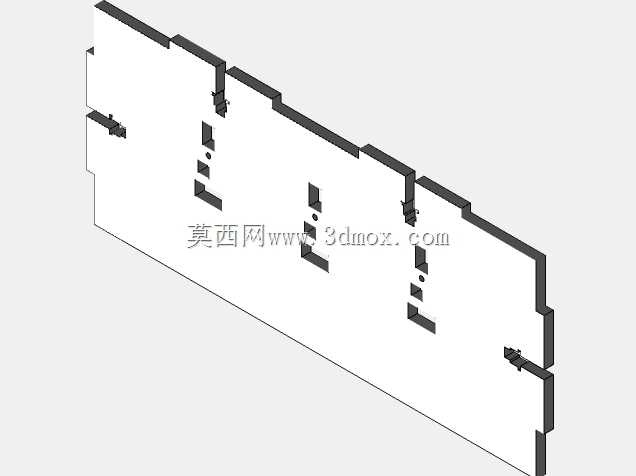

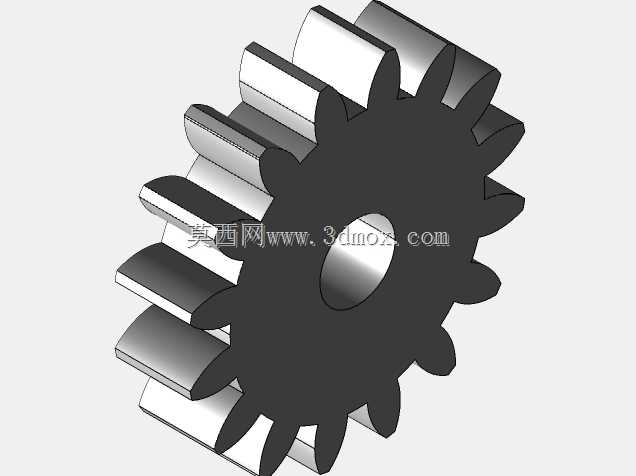

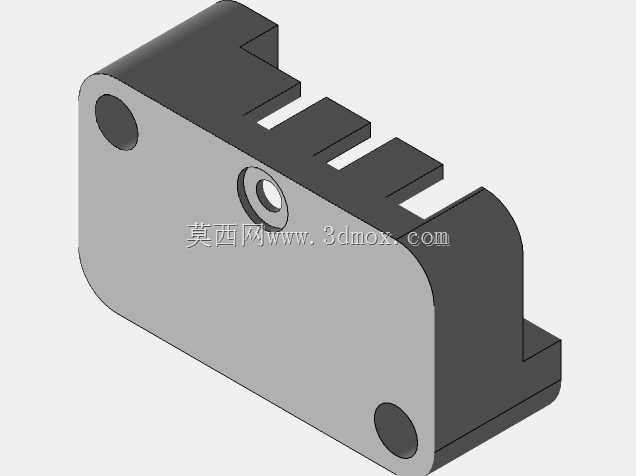

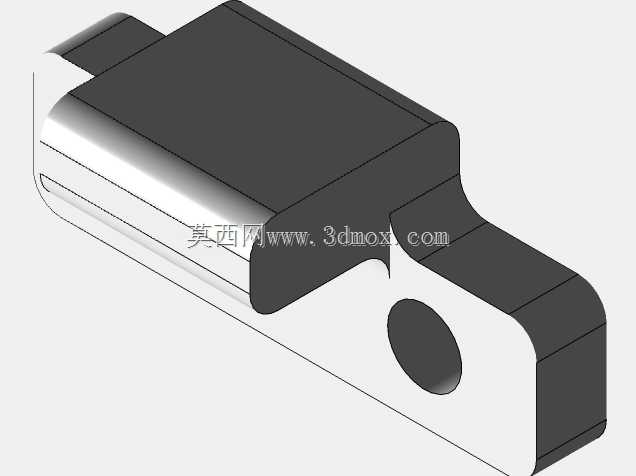

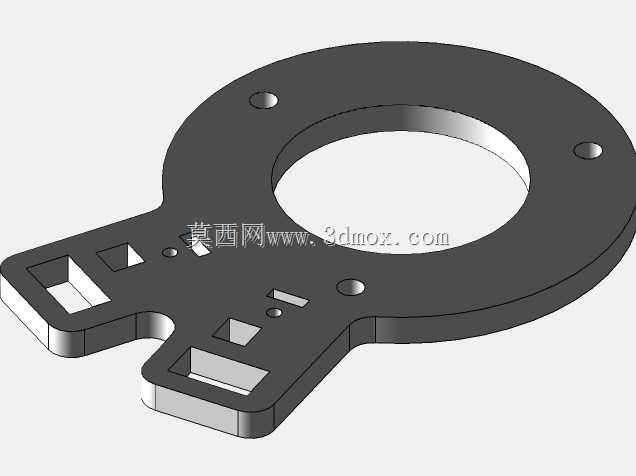

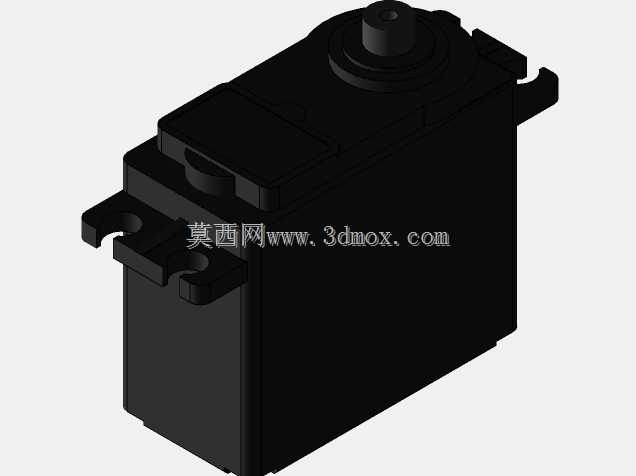

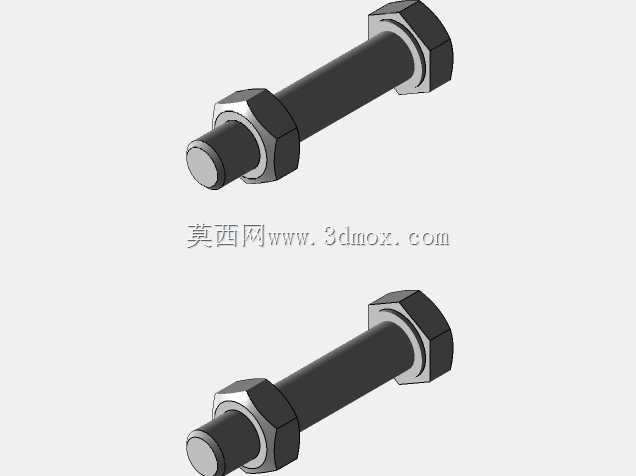

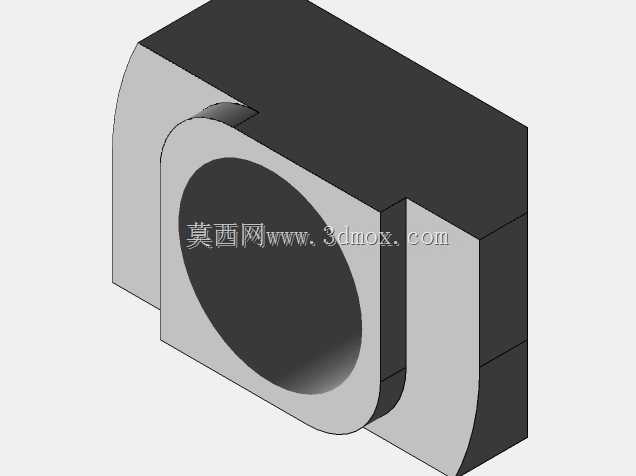

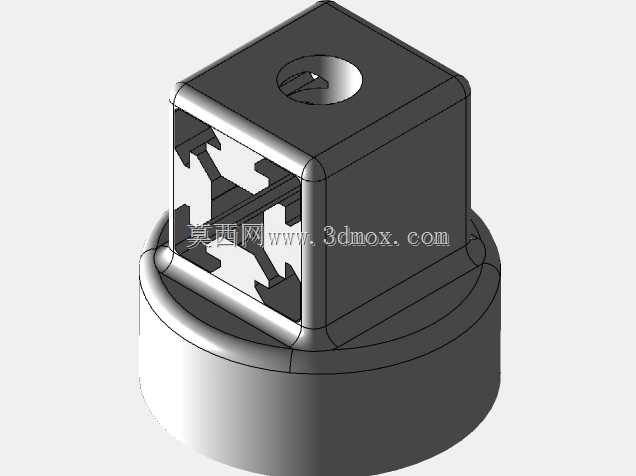

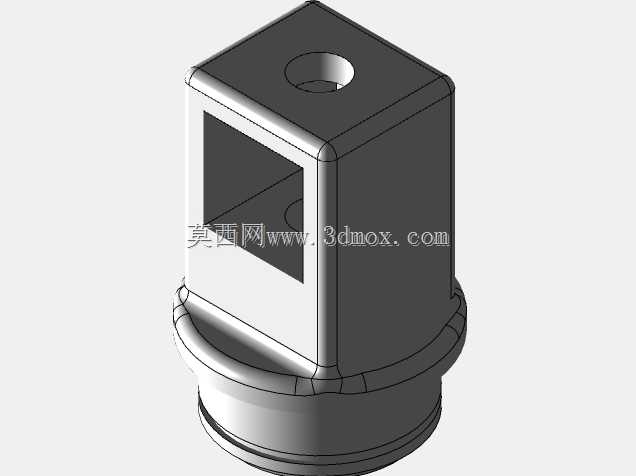

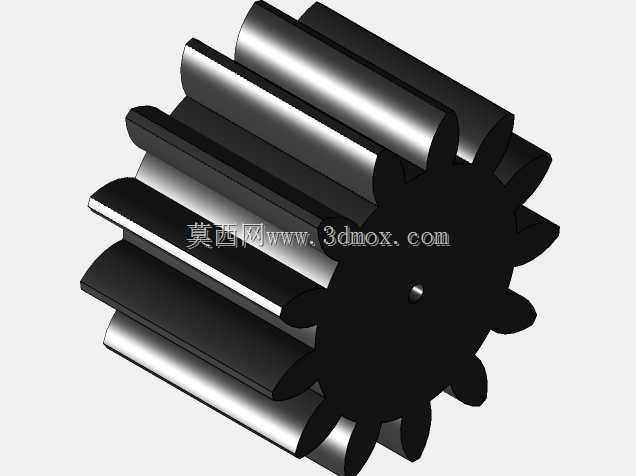

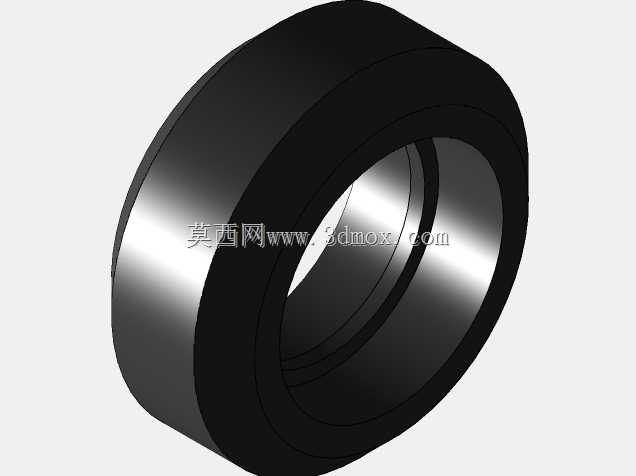

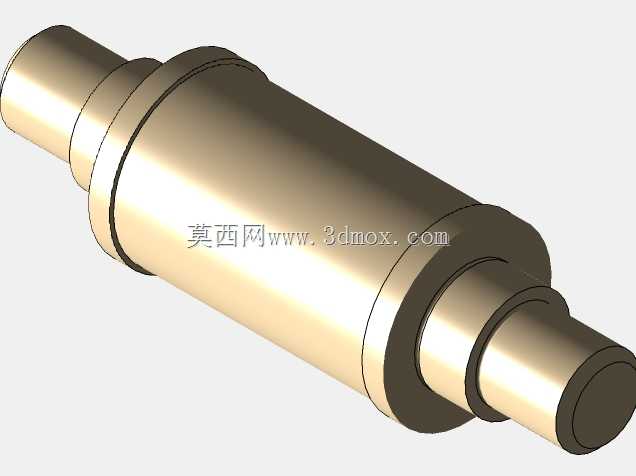

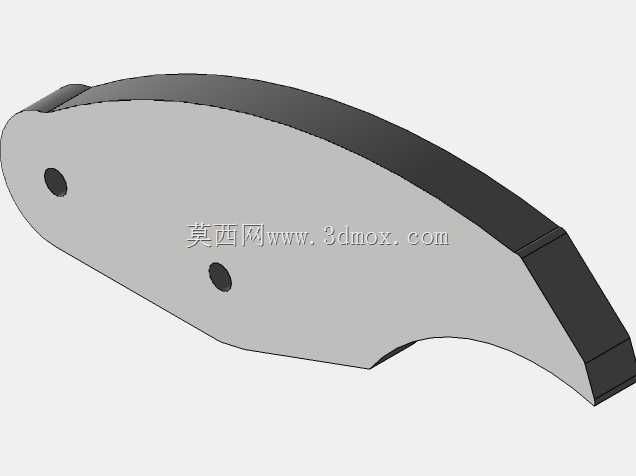

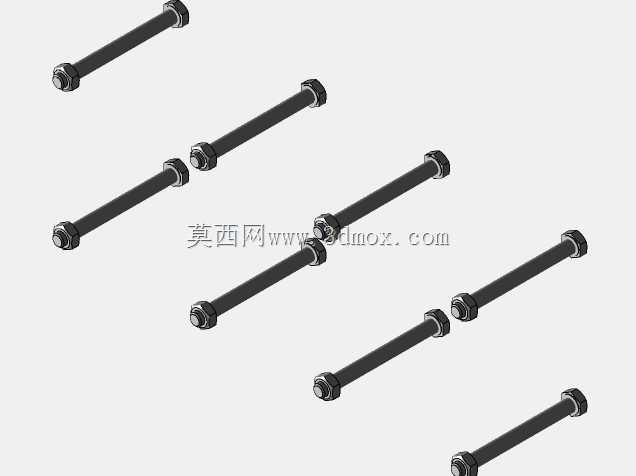

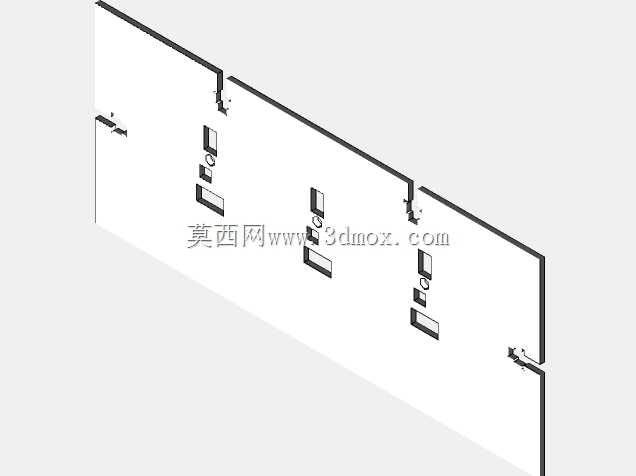

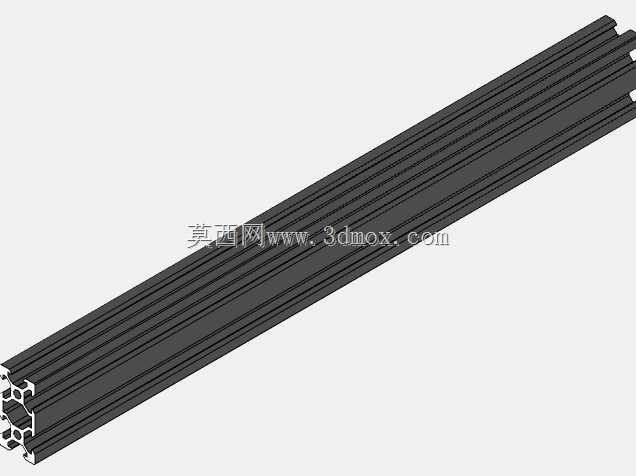

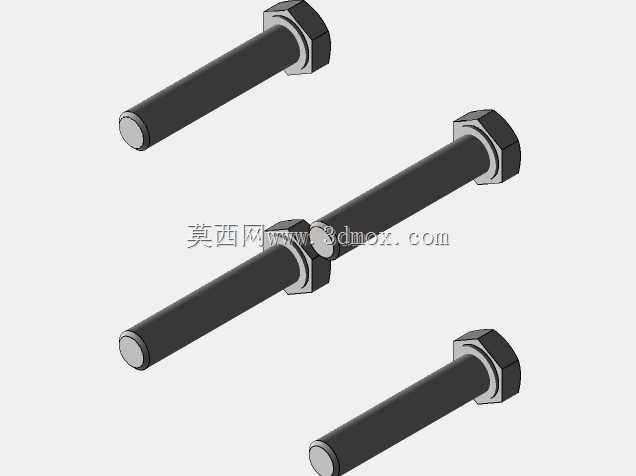

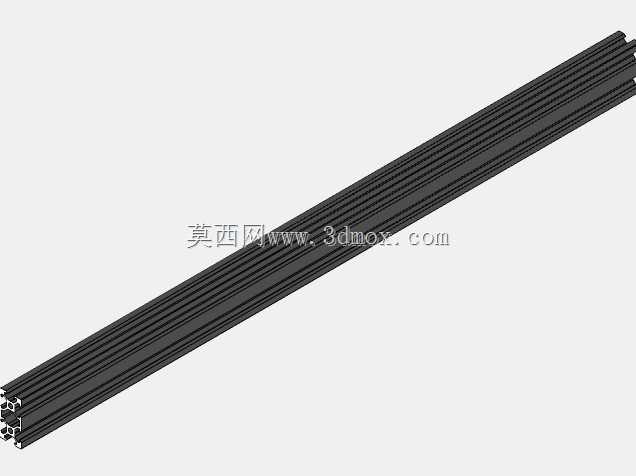

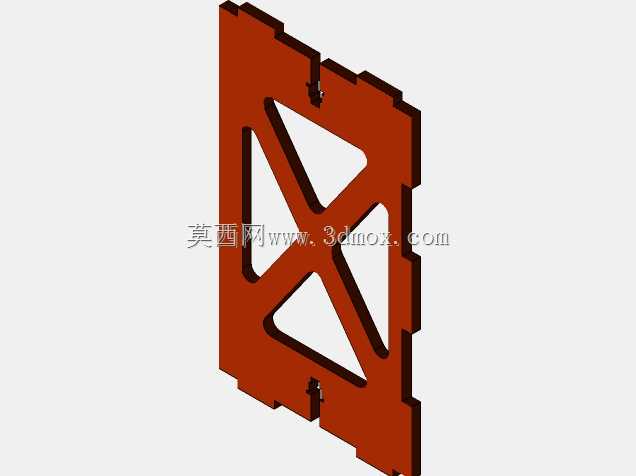

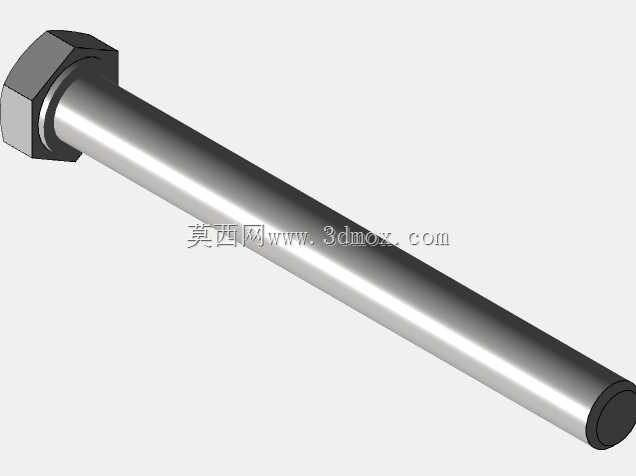

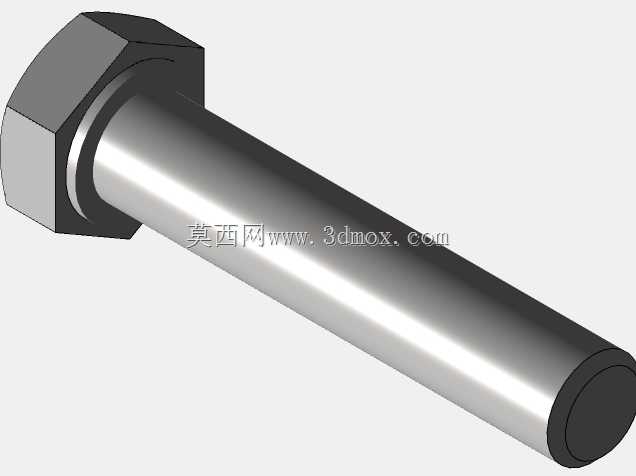

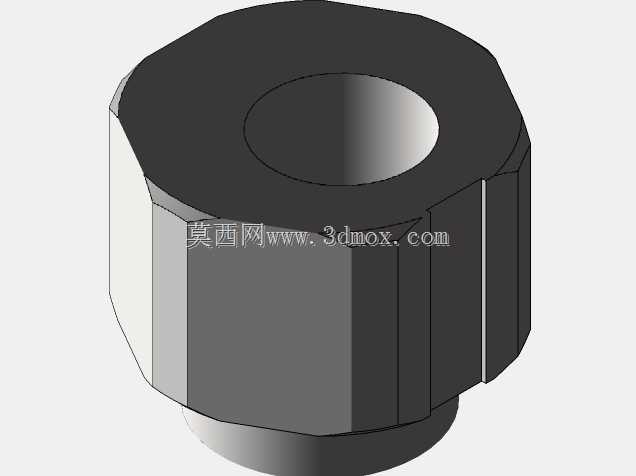

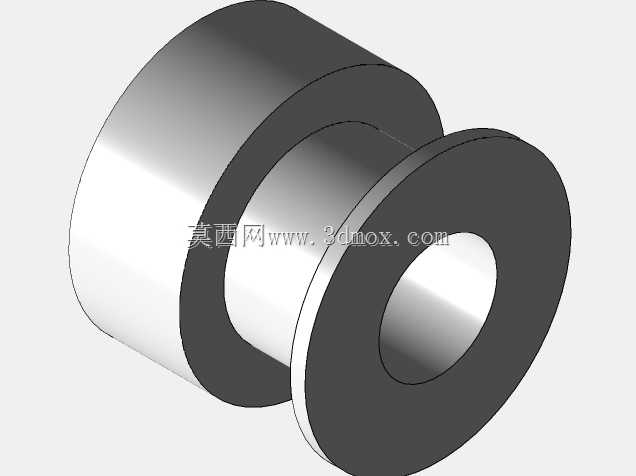

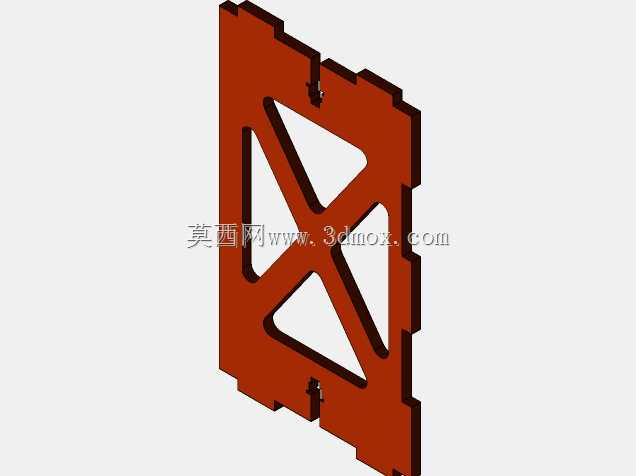

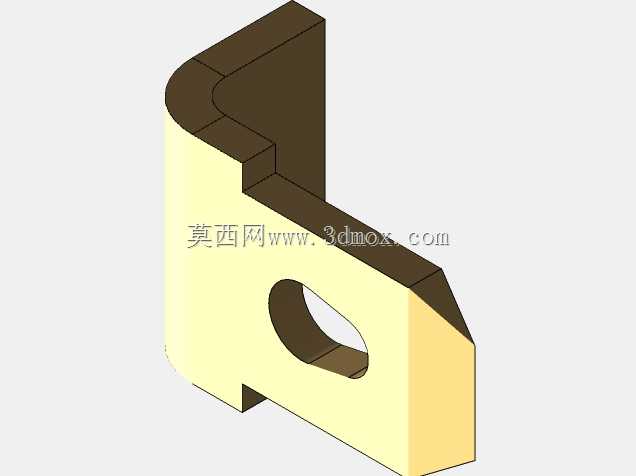

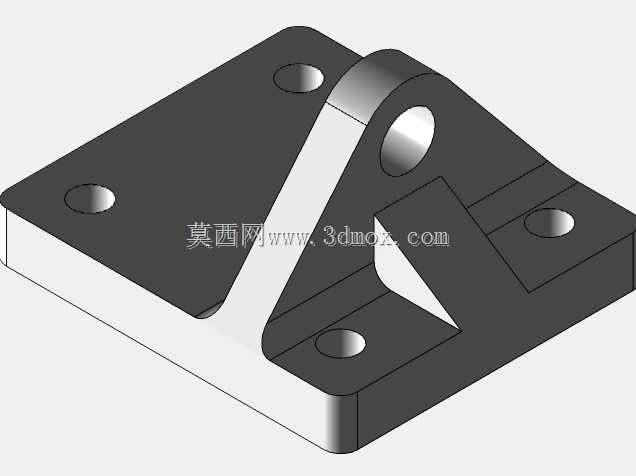

这套紧凑结构的机电一体化装置，核心面向教学实训场景中的机电系统认知、装配逻辑验证、控制逻辑调试需求，可作为高校机电类课程的实操载体，让学习者直观理解多工位协同作业的机械结构与控制逻辑关联。装置围绕立方体工件的组装与拆卸流程设计，整套作业流程拆分五个独立工位，每个工位承担对应工序的装拆动作，工位间通过I2C通信协议完成信号交互，实现工序间的节拍匹配与动作互锁，避免工位动作冲突导致的工件卡滞或结构干涉。驱动层面，各工位的执行动作由气缸与步进电机配合完成，气缸负责提供装拆过程的直线压紧、对位推力，步进电机负责精准调整工件的位姿角度，保证立方体组件在各工位流转时的定位精度满足装配公差要求。控制端依托Arduino micro控制器搭建，外接红外接近传感器与限位开关完成位置信号采集：红外接近传感器负责检测工件是否到达工位预设位置，触发对应工位的动作启动信号；限位开关负责约束执行件的行程边界，避免气缸过伸、电机过转造成的结构磕碰损坏。从结构布局来看，整套装置采用紧凑式排布，各工位沿工件流转路径依次布置，安装时需预留对应走线空间与执行件动作余量，工位间的流转衔接处做了导向倒角处理，降低立方体工件流转时的卡滞概率。设计过程中优先考虑了实训场景的拆装便利性，各功能模块采用模块化拼接结构，可单独拆分某一工位进行原理演示或故障排查，无需拆解整套装置即可完成单工位的元件更换与调试。整套系统的动作逻辑完全贴合实际工业产线的装拆作业流程，学习者可通过调整控制参数、修改工位动作节拍，直观验证不同装配逻辑下的作业效率，理解传感器信号、执行件动作、通信交互三者间的配合关系，也可基于该结构拓展更多装拆工序，适配不同规格立方体组件的实训需求。
