卧式正交输出增量型旋转编码器结构

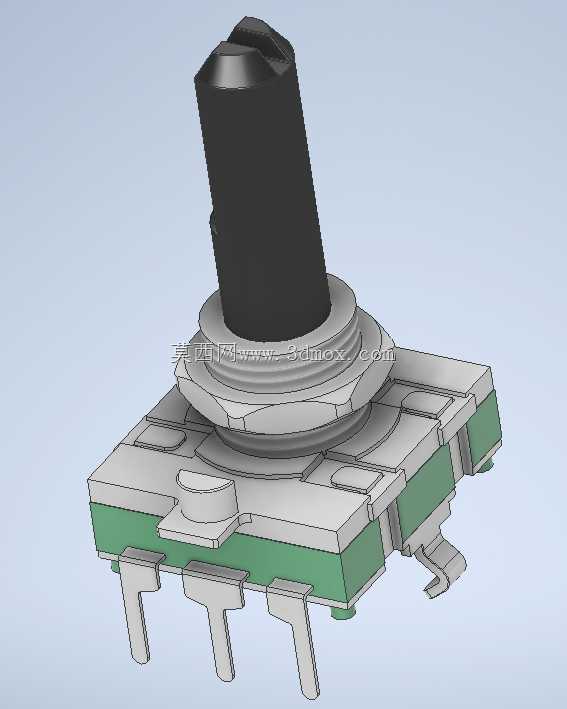

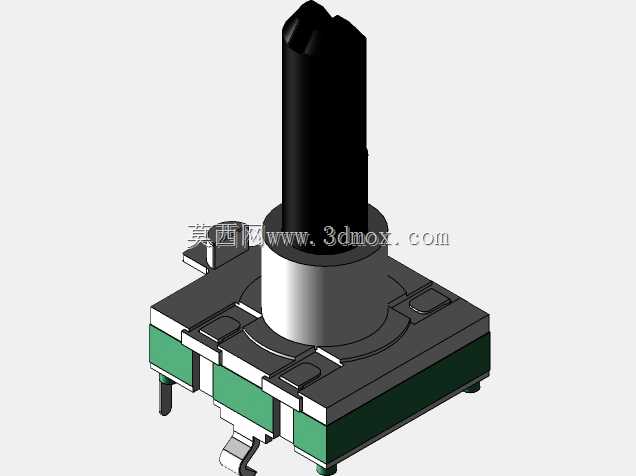

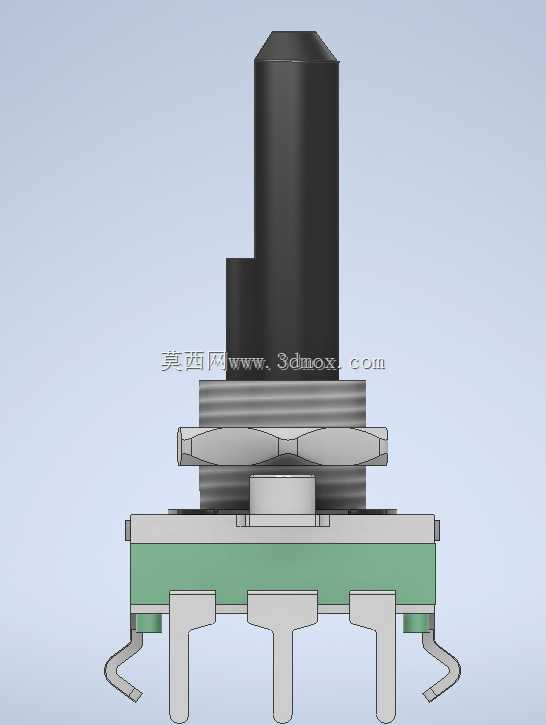

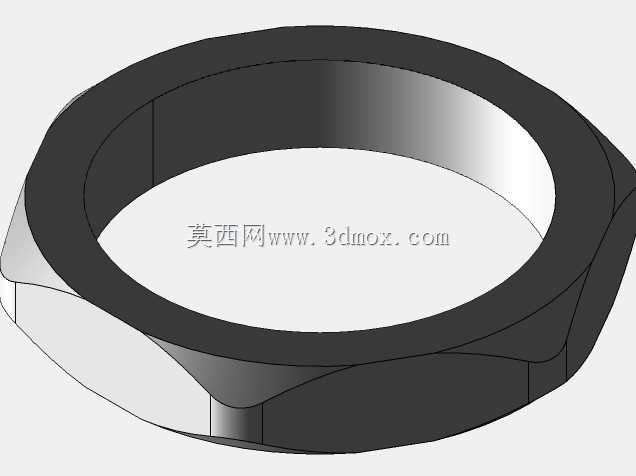

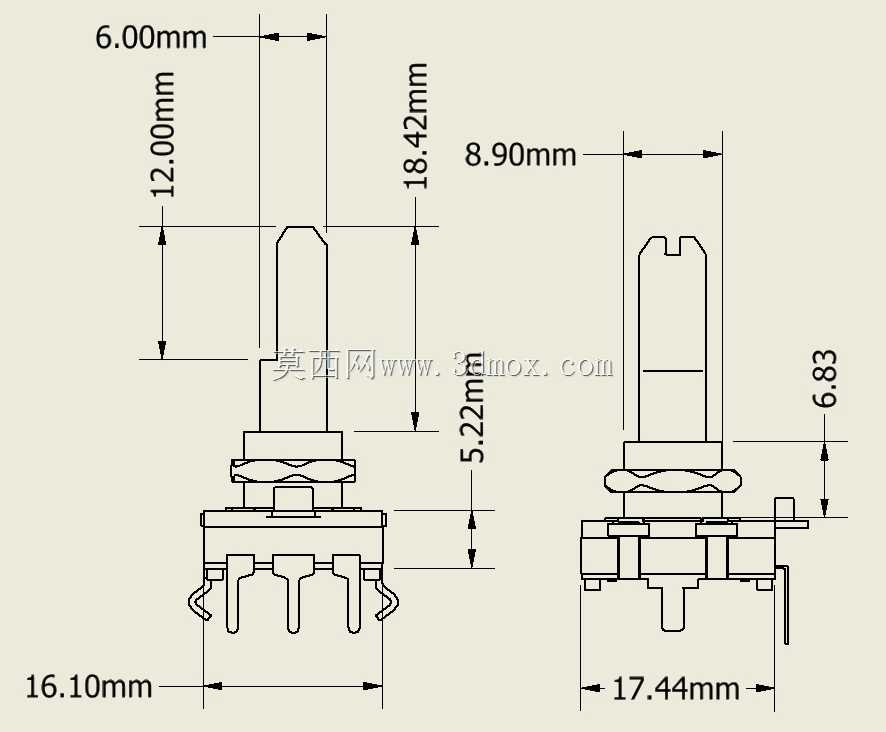

这款旋转编码器属于接触式增量型传感部件，核心作用是将转轴的角位移、旋转方向、转速参数转换为正交电信号输出，广泛适配消费电子、小型工业控制、智能家居、车载外设等领域的旋钮交互场景，比如音响音量调节、工控面板参数整定、家电功能档位切换、游戏外设方向控制等场景都能见到同结构产品的应用。从结构设计来看，这款编码器采用卧式插装布局，主体分为转轴总成、基座壳体、信号触片组、PCB基板、定位弹片几个核心部分，转轴采用带扁位的圆柱结构，扁位设计用于和外部旋钮做周向限位，避免旋钮装配后出现打滑空转的问题，转轴根部设计有环形限位台阶，配合基座上的铆接结构限制转轴的轴向窜动量，保证旋转过程中转轴的同心度，避免触片接触不良。基座部分采用耐高温工程塑料注塑成型，内部集成了定位弹片结构，旋转过程中弹片会和转轴底部的定位齿槽配合，产生清晰的段落手感，每一档位对应固定的角位移量，常规同规格产品每圈输出24个脉冲，配合两路正交输出的信号，主控端可以通过两路信号的相位差判断旋转方向，同时通过脉冲计数计算旋转角度与转速。安装边界方面，这款编码器采用直插式引脚设计，四个引脚分别对应两路信号输出与公共端，引脚间距符合标准2.54mm网格布局，适配常规PCB波峰焊工艺，本体底部的绿色阻焊基板和金属基座之间设置有定位凸台，装配时可以卡入PCB上对应的定位孔，避免焊接过程中本体偏移，转轴中心到PCB安装面的高度、本体的长宽尺寸都适配常规面板安装的开孔要求，面板端可以通过转轴上的螺纹结构配合螺母锁紧固定，保证设备装配后面板与编码器本体的连接强度。设计过程中需要重点考虑几个工程细节：一是转轴的旋转扭矩控制，扭矩过大会导致旋钮操作手感发涩，扭矩过小则容易出现误触，需要通过定位弹片的热处理硬度、齿槽的轮廓角度来匹配合适的操作力度；二是触片的接触可靠性，触片采用弹性铜合金镀银工艺，保证长期旋转磨损后依然有良好的导电性能，避免信号丢脉冲；三是焊接耐温性能，基座塑料需要满足260摄氏度波峰焊5秒不发生形变的要求，避免过炉后转轴卡滞；四是安装公差匹配，引脚的位置度、本体的定位凸台尺寸需要控制在合理公差范围内，避免PCB装配时出现插装困难的问题。这类编码器相比电位器有着更长的使用寿命，不存在电位器碳膜磨损的问题，同时可以实现连续多圈旋转的位置检测，在需要频繁调节参数的交互场景下，比传统电位器的可靠性高很多，正交输出的信号也方便主控芯片做解码处理，不需要额外的信号调理电路，能有效降低整机的电路设计复杂度。
