手提箱式双腔户外烧烤炉结构设计

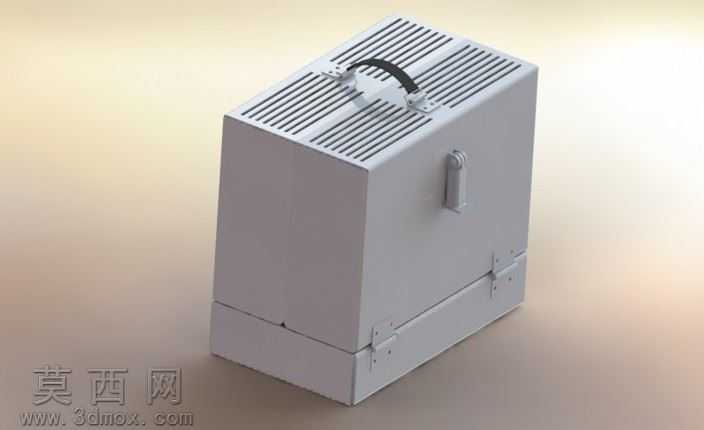

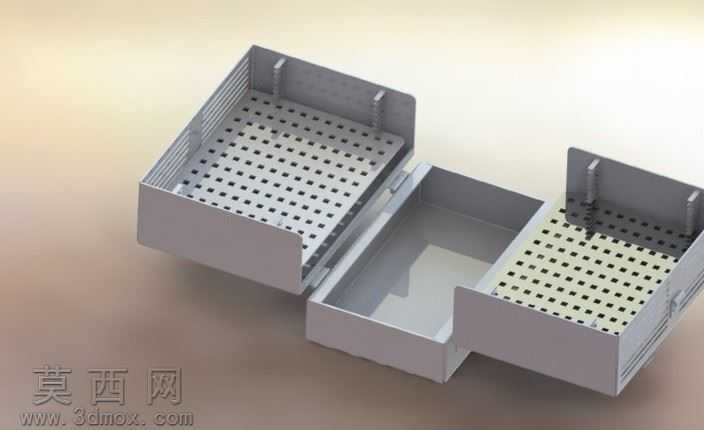

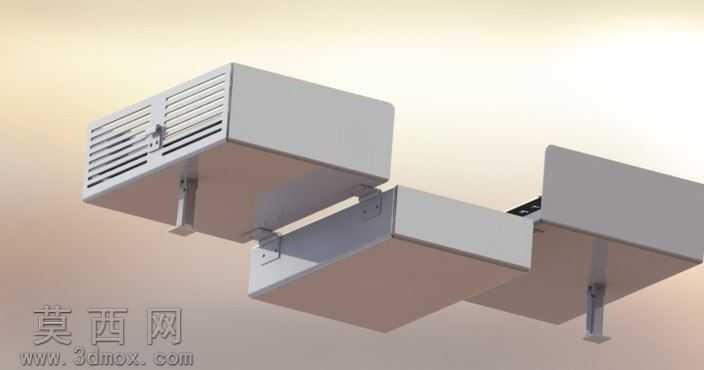

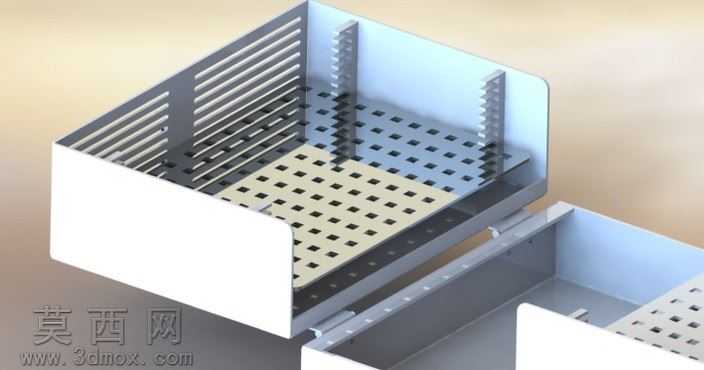

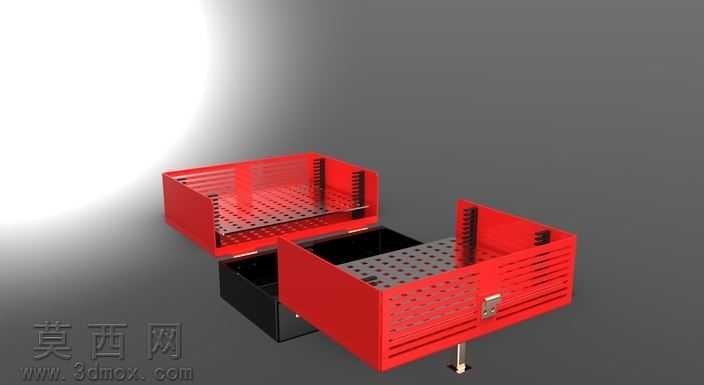

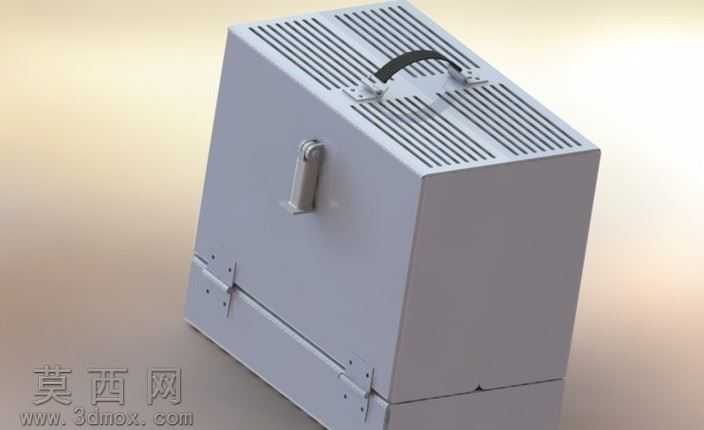

本作品为手提箱形态的折叠式双腔烧烤炉三维设计，整体采用SolidWorks完成全参数化建模，建模过程中优先遵循便携户外用品的结构逻辑，将闭合状态的整体轮廓约束为规整长方体，匹配常规手提行李箱的握持尺寸，方便用户单手提携转运。建模阶段对所有钣金件做了等厚处理，外壳主体采用1.2mm厚度的冷轧钢板参数，侧边冲压排布的长条形散热通风孔做了阵列特征约束，保证孔位间距均匀、通风面积一致，同时在通风孔内侧预留了挡灰翻边结构，避免炭灰随气流从侧边缝隙漏出。两个独立的烧烤腔体通过中间的连接铰链实现翻转开合，铰链部分做了同轴心配合约束，开合角度限位在0-180度区间，展开后两个腔体可同时作为独立烧烤区使用，闭合时两个腔体互相扣合形成密封箱体，内部可收纳烤网、炭夹等配套配件。渲染阶段采用哑光耐高温金属漆材质模拟外壳的冷轧钢板喷塑效果，金属部分做了细微的颗粒质感调整，避免高反光材质带来的廉价感，连接支脚部分采用哑光不锈钢材质，和主体外壳形成材质层次区分，场景打光采用柔和的顶部漫射光搭配侧方补光，清晰呈现结构的拼接缝隙和开合状态的结构关系。设计思路上优先考虑户外使用的便携性与实用性，闭合状态下所有突出的支脚、卡扣都做了内藏处理，避免携带时勾挂衣物，侧边的锁扣结构采用弹性卡扣设计，无需额外工具即可快速完成开合锁定，展开后下方的支撑脚可翻转落下，将炉体抬离支撑面15cm高度，避免高温烫损桌面或地面，双腔体的设计既可以同时实现不同食材的分区烤制，也可以单侧放炭实现间接焖烤的功能，整体结构无多余零散部件，所有活动结构都与主体连接，避免配件丢失的问题，建模过程中对所有活动部件做了干涉检查，确保开合过程中无零件碰撞，装配间隙控制在0.3mm，兼顾加工可行性与结构紧凑性。
