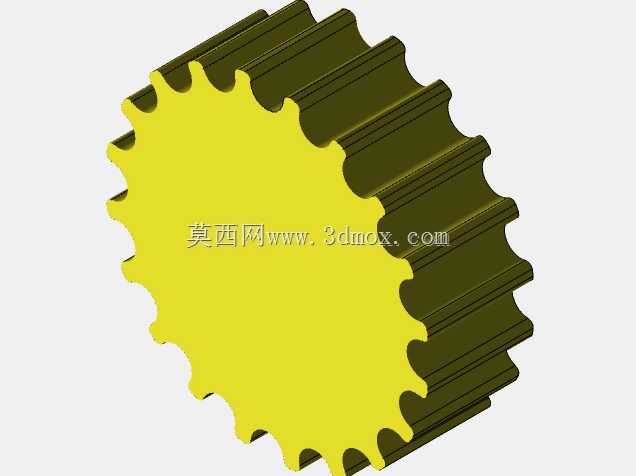

参数化5mm节距HTD圆弧齿正时皮带轮

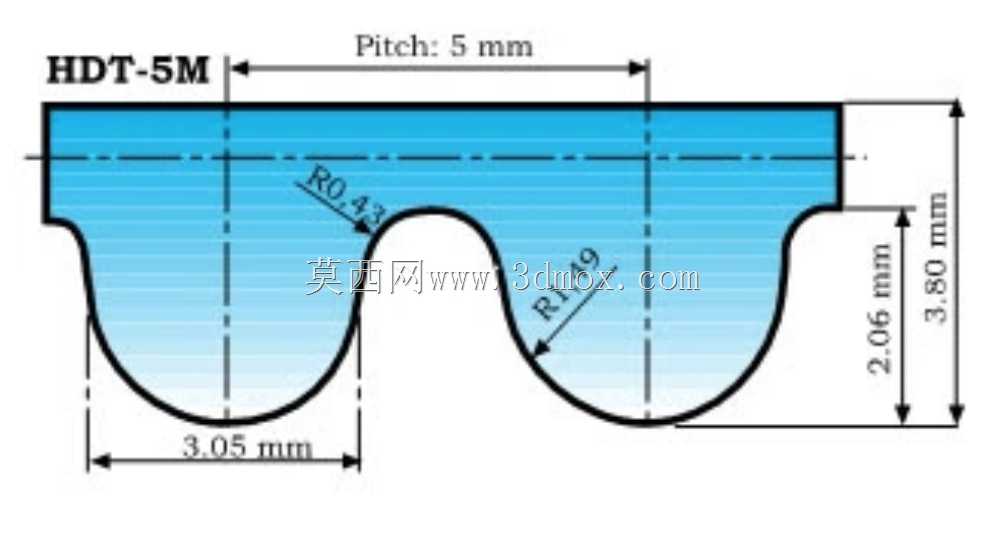

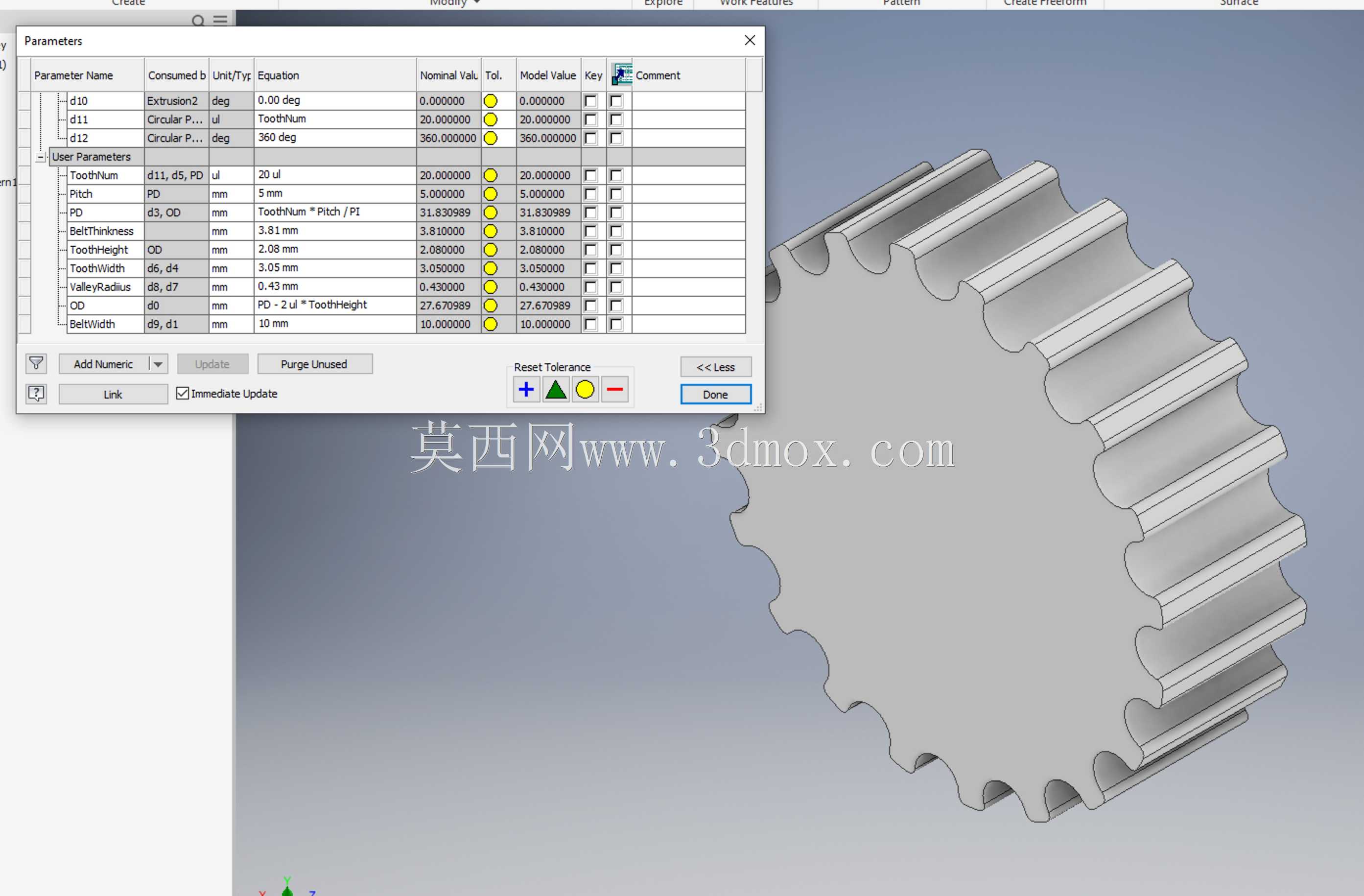

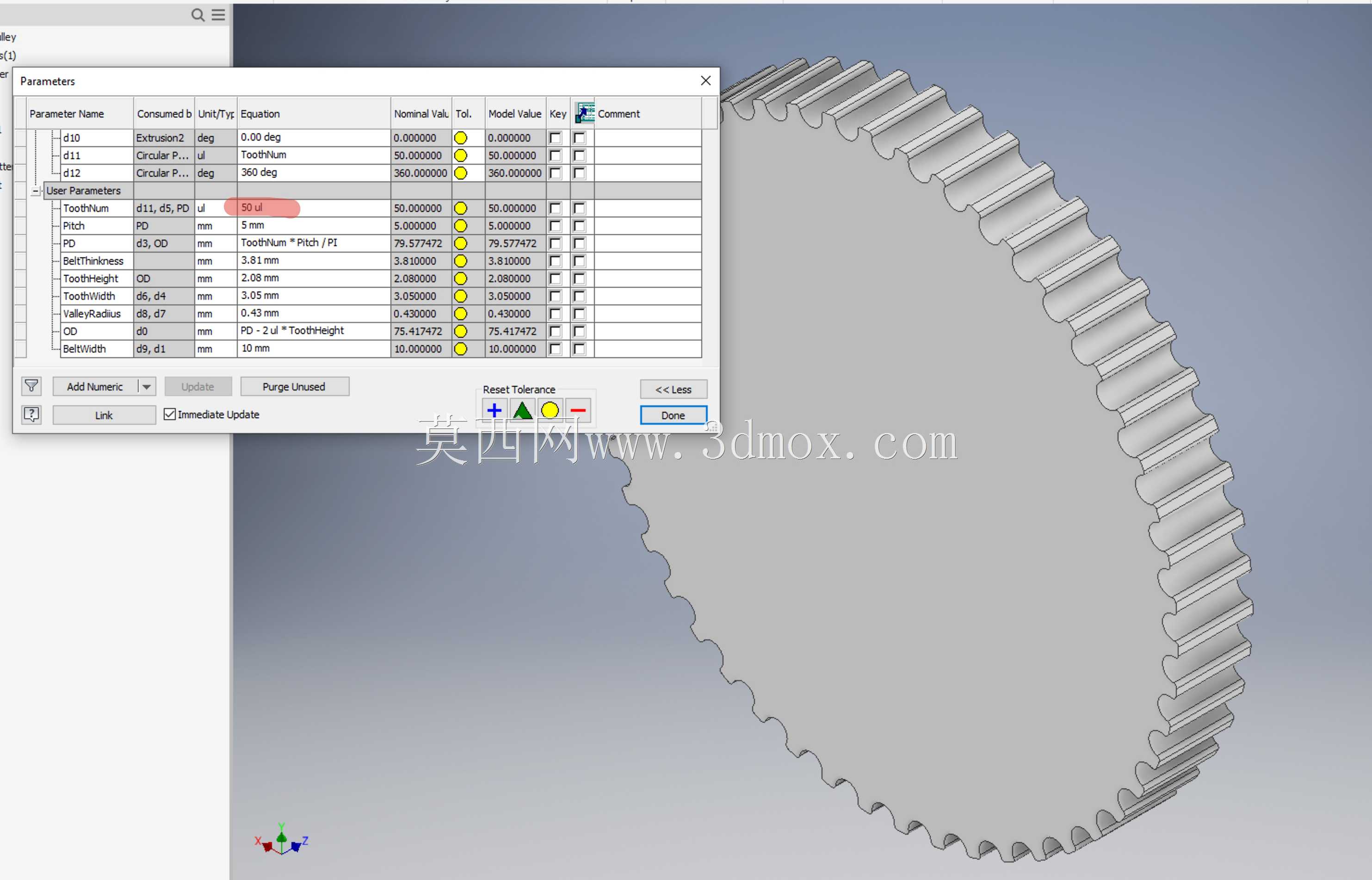

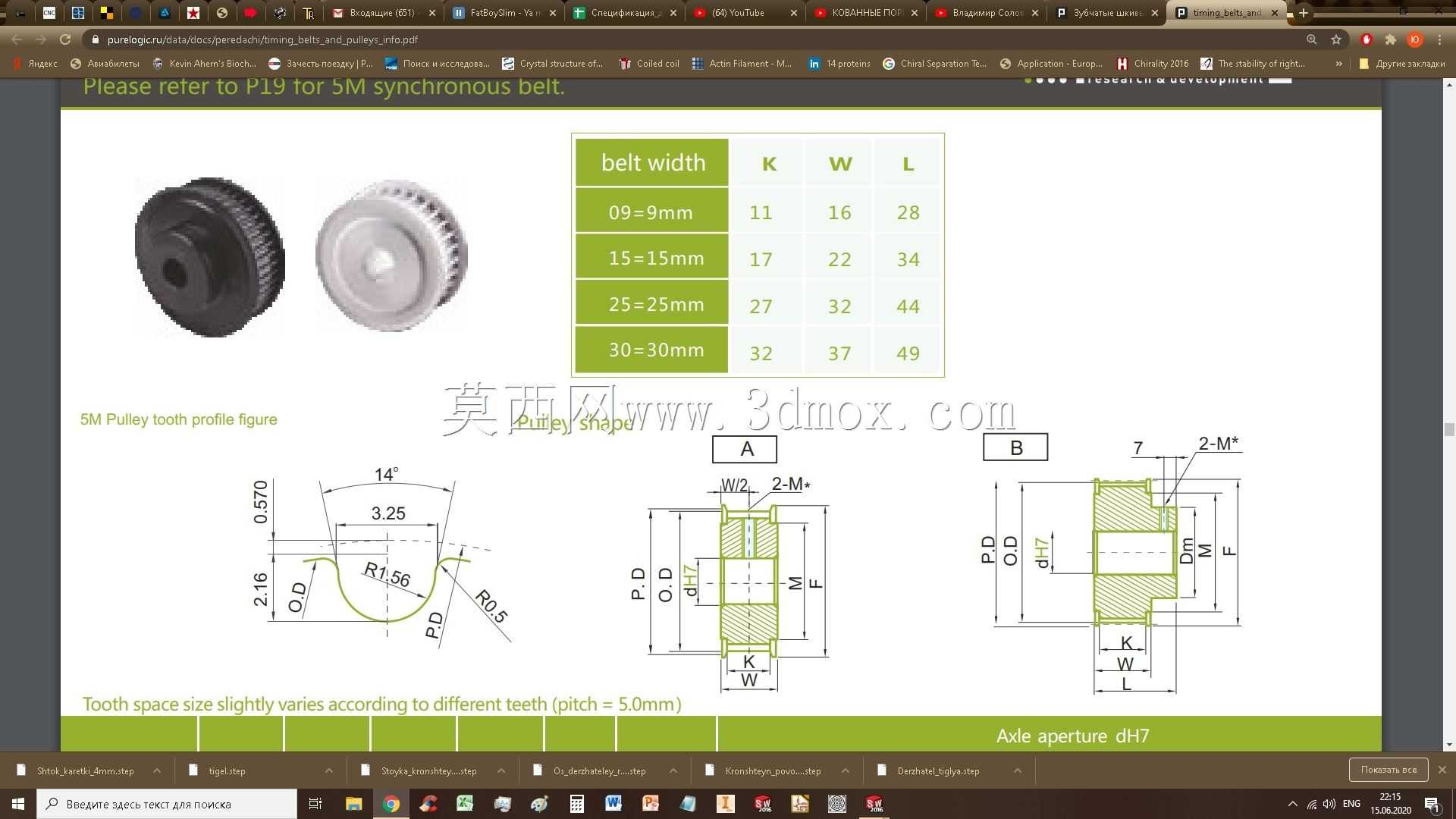

这款参数化正时皮带轮，针对HTD 5M圆弧齿同步传动场景开发，日常做设备传动方案选型、非标结构改型时，不用每次从零开始绘制齿型、调整轮体尺寸，只要在参数表内修改对应齿数、齿宽、内孔安装尺寸，就能快速生成符合需求的轮体模型，大幅缩短传动结构的设计周期。从实际应用场景来看，这类5mm节距的HTD皮带轮，多用于中小载荷的精密传动工位，比如小型自动化输送线的动力传递、桌面级加工设备的主轴同步传动、包装机械的送料机构联动、电子装配设备的工位分度传动，相比平带传动不会出现打滑丢转的问题，相比齿轮传动又能吸收一定的传动振动，运行噪音更低，且不需要严格的中心距公差适配，安装调试的容错空间更大。设计过程中，齿型轮廓严格遵循HTD 5M的齿形规范，齿顶圆弧、齿根过渡圆角的参数完全匹配对应规格同步带的啮合要求，避免运行中出现齿面干涉、带齿异常磨损的问题；轮体的腹板结构做了等强度优化，在保证轮体径向承载、抗扭刚度满足传动载荷要求的前提下，去除了非受力区域的多余材料，既降低了轮体自身转动惯量，减少高速传动时的动平衡负载，也能控制整体重量，降低安装轴的径向受力。安装边界层面，模型预留了标准的内孔参数修改入口，可根据实际选用的轴径调整配合尺寸，同时支持添加键槽、顶丝孔等常见的轴系固定结构，轮缘的挡边结构也做了参数化关联，调整齿宽参数时挡边的位置、高度会自动匹配，防止同步带运行过程中出现跑偏脱带的问题。做结构验证时，可直接通过修改参数快速生成不同齿数的带轮，匹配不同的传动比需求，不用反复核对齿距、齿高的标准数值，能直接导入装配体完成中心距、张紧结构的干涉检查，也能基于模型快速生成工程图用于加工生产，适配常规的铝件、钢件切削加工工艺，不需要额外做结构的工艺性调整。
