直插式铝电解电容三维结构建模

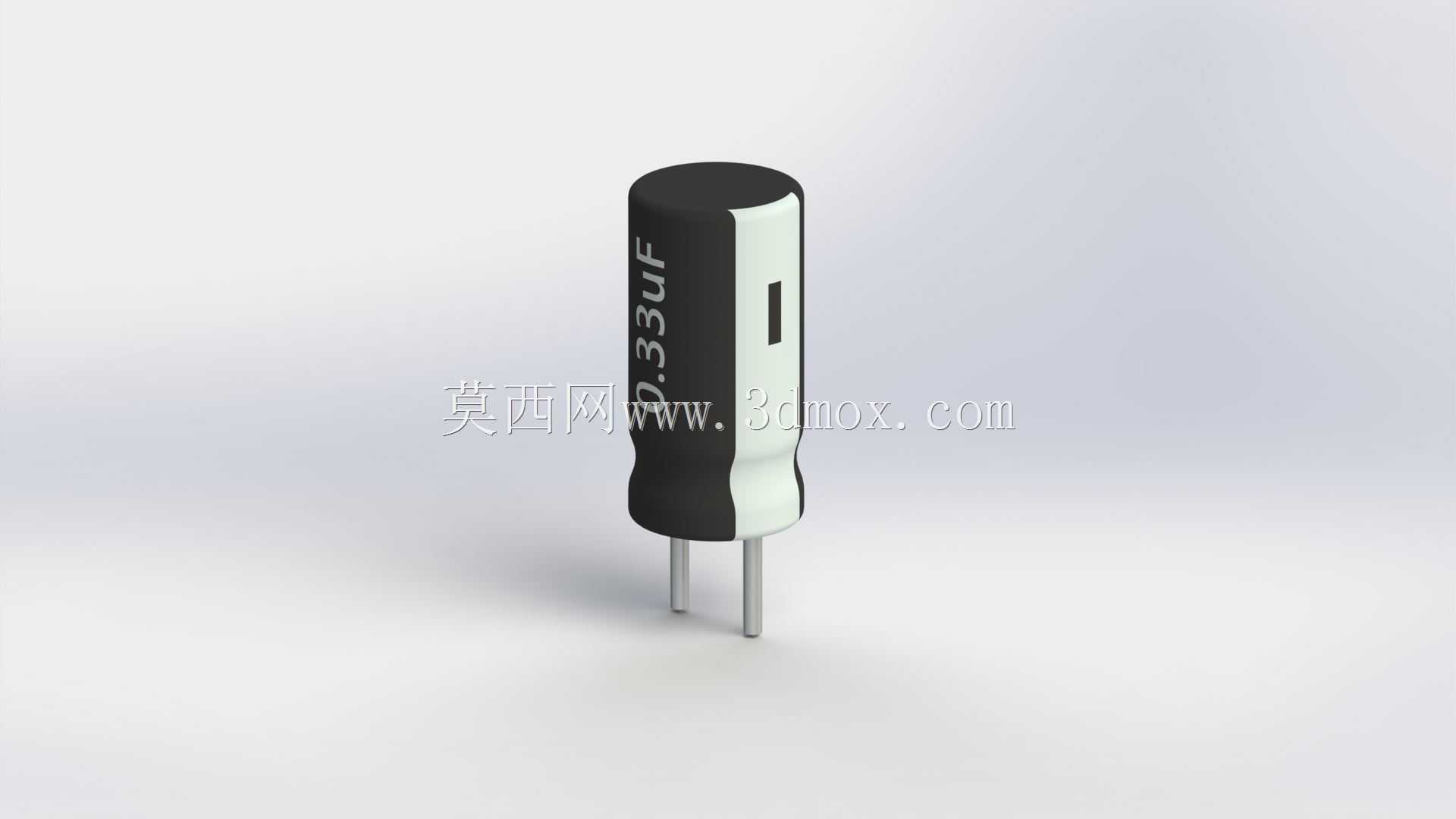

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式电解电容的三维建模精度直接影响结构干涉校验、装配工艺模拟的最终效果，不少新手工程师在做板级结构堆叠时，常忽略电容引脚伸出长度、本体塑封外壳的公差带，导致样机试装时出现元件顶壳、引脚过波峰焊时长度不足挂锡不良等问题。这个模型还原了常规小容量直插电解电容的真实结构，本体采用圆柱包覆式设计，负极侧预留了白色标识条与负极标记凹槽，对应实物生产中外壳套印的极性标识区域，建模时特意将标识条的边缘做了微小的圆角处理，还原实际塑封套热缩后的贴合形态，避免直角结构带来的渲染失真与装配检测误判。引脚部分按照常规加工工艺做了同轴圆柱建模，两根引脚的中心距匹配行业通用的2.5mm标准孔距，引脚伸出本体底部的长度预留了常规板厚1.6mm场景下的过板焊接余量，同时引脚末端做了微小的倒角处理，对应实物元件引脚的切脚工艺特征，在做自动插件模拟时可以准确匹配插件机的抓件定位逻辑。从功能特性来看，这类电解电容属于极化无源元件，长引脚对应正极、短引脚对应负极，建模时严格区分了两根引脚的长度差，同时本体上的容值标识区域做了平面凹陷处理，方便后续在工程出图时映射丝印图层，匹配BOM清单的元件标注需求。在实际电路应用中，这类电容常布置在电源输入端口、芯片供电引脚附近，承担电源滤波、电压退耦、储能缓冲的作用，建模时还原的本体直径、高度参数覆盖了0.33uF常规耐压规格的尺寸边界，结构工程师在做PCB布局时，可以直接调用该模型进行空间占位校验，核对电容与周边散热片、接插件、结构外壳的安全距离，避免出现安规距离不足、装配干涉的问题。设计建模过程中，特意将本体顶部的防爆阀凹槽做了简化还原，没有做过度的细节刻画，既保证模型轻量化，适合大场景板级装配调用，又能准确反映元件的外形轮廓特征，不会因为模型过于简化导致结构校验出现偏差。同时本体外壳的黑色区域与白色标识区的分模线做了细微的台阶处理，还原实际铝壳与塑封套的装配层级，在做产品爆炸图、装配工艺演示时，可以清晰呈现元件的结构组成，方便生产端的作业人员快速识别元件极性与安装方向。
