教育编程轮式机器人结构设计方案

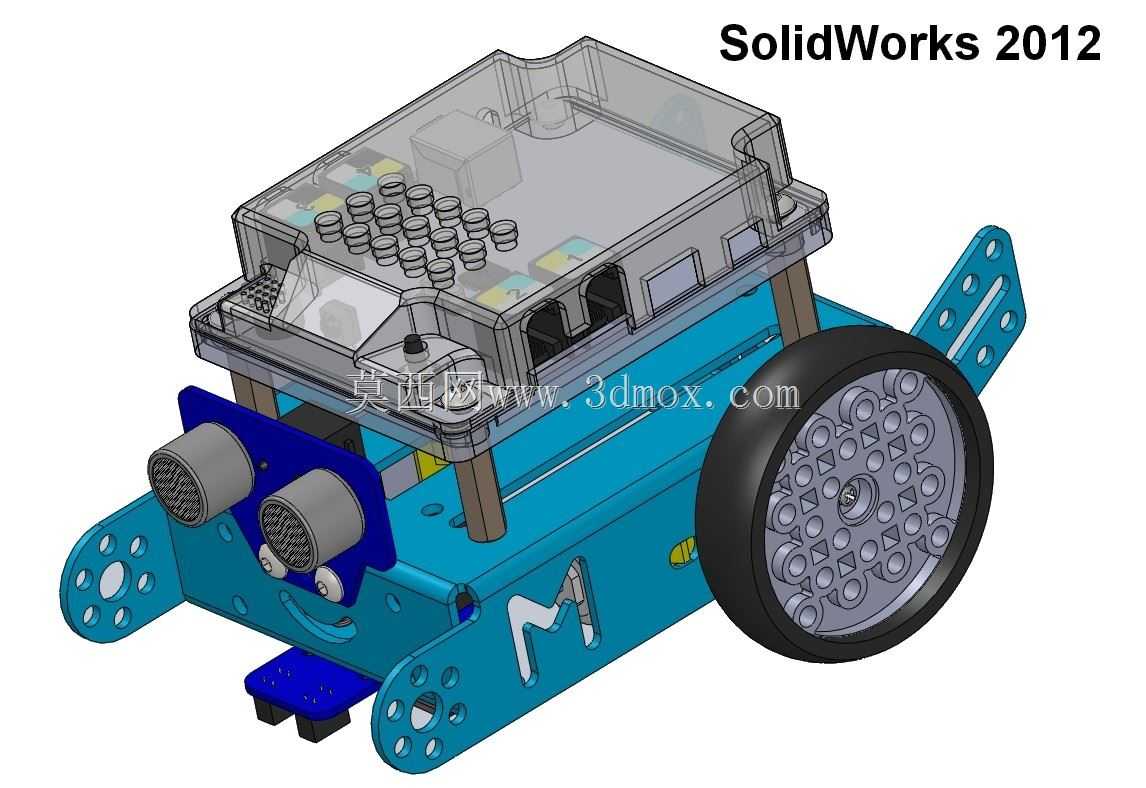

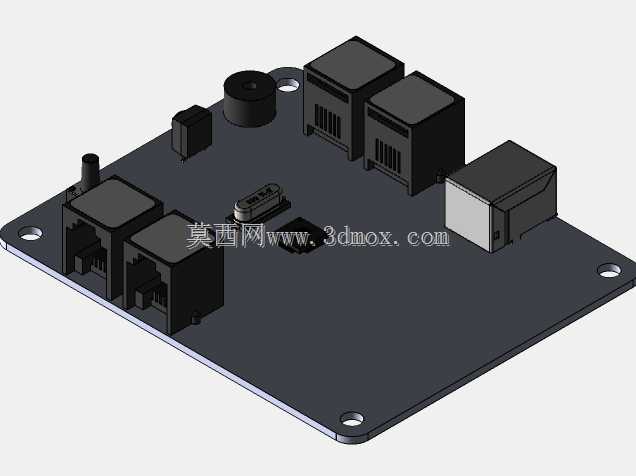

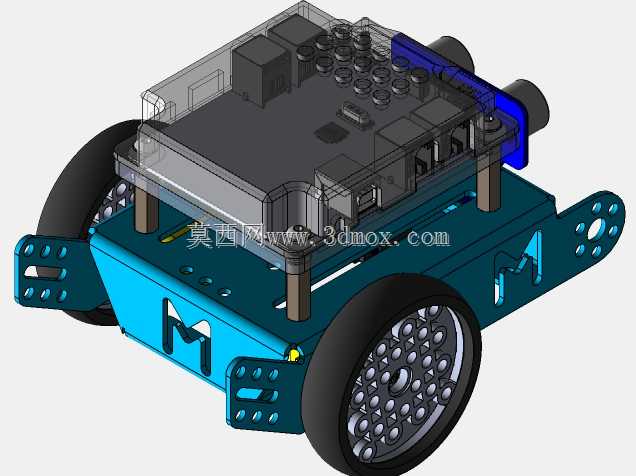

这款轮式教育机器人的结构设计，核心围绕青少年编程教学、创客实践场景的实际使用需求展开，整体采用模块化拼装思路，兼顾结构强度与拆装便捷性，适配中小学信息技术课、机器人竞赛、课外科创实践等多场景的使用要求。底盘主体采用镂空式铝合金板材加工，两侧预留多组标准安装孔位，孔位间距统一为创客领域通用的4mm标准间距，既可以直接搭载配套的超声波避障模块、巡线传感器、蜂鸣器等功能组件，也能兼容用户自行设计的3D打印拓展支架，满足不同教学任务下的功能拓展需求。行走部分采用双直流减速电机独立驱动布局，搭配大直径镂空橡胶轮，轮面做防滑纹理处理，在木质桌面、PVC地垫、普通瓷砖等常见教学场地表面都能获得足够附着力，两轮差速的转向方式无需额外转向机构，即可实现原地转向、小半径转弯等动作，适配迷宫穿越、路径追踪等常见教学任务的运动要求。上层控制舱采用半透明PC材质外壳，既可以直观展示内部主控板、接线端子的布局，方便教学过程中讲解电路连接逻辑，也能对内部电子元件起到基础防护作用，避免课堂使用过程中杂物掉落、轻微磕碰造成的元件损坏；控制舱通过四根铜柱与底盘连接，铜柱长度预留足够接线空间，主控板的USB接口、电源接口、传感器拓展接口均朝向外侧预留操作空间，无需拆卸上层外壳即可完成程序烧录、接线调整等操作。前端的超声波传感器采用可调节角度的蓝色支架固定，用户可根据实际检测需求调整传感器俯仰角度，适配不同高度障碍物的检测场景；底盘前后端均预留拓展安装位，可加装机械爪、LED点阵屏、颜色传感器等拓展组件，满足进阶教学的功能拓展需求。整体结构的安装边界控制合理，宽度不超过140mm，长度控制在180mm以内，可直接适配常规尺寸的机器人竞赛场地地图，底盘离地间隙预留8mm，能够平稳通过场地内的拼接缝隙、10度以内的小坡度路面，不会出现卡滞、托底等问题。所有固定螺丝均采用统一规格的内六角螺丝，配套简易内六角扳手即可完成全机拆装，降低教学过程中的工具准备门槛，结构件的边角均做倒圆角处理，避免学生拆装过程中被毛刺划伤，符合教育装备的安全设计要求。
