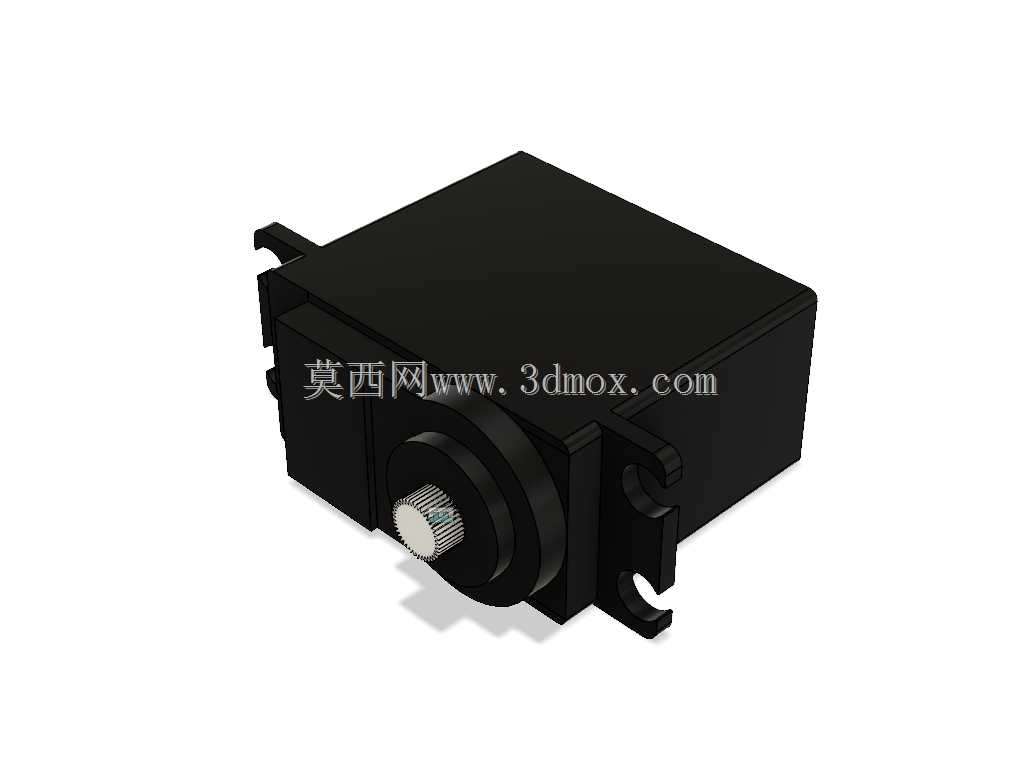

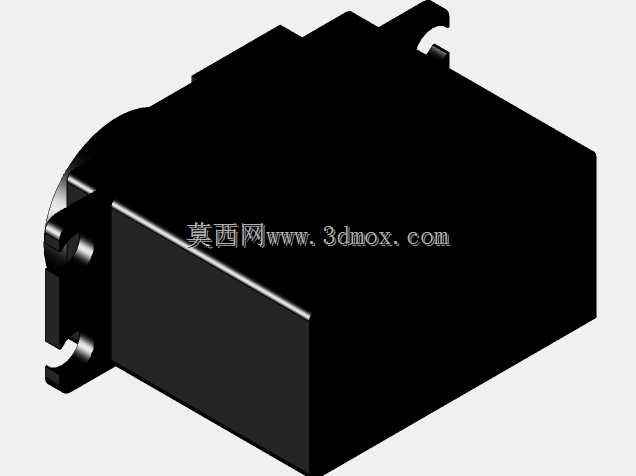

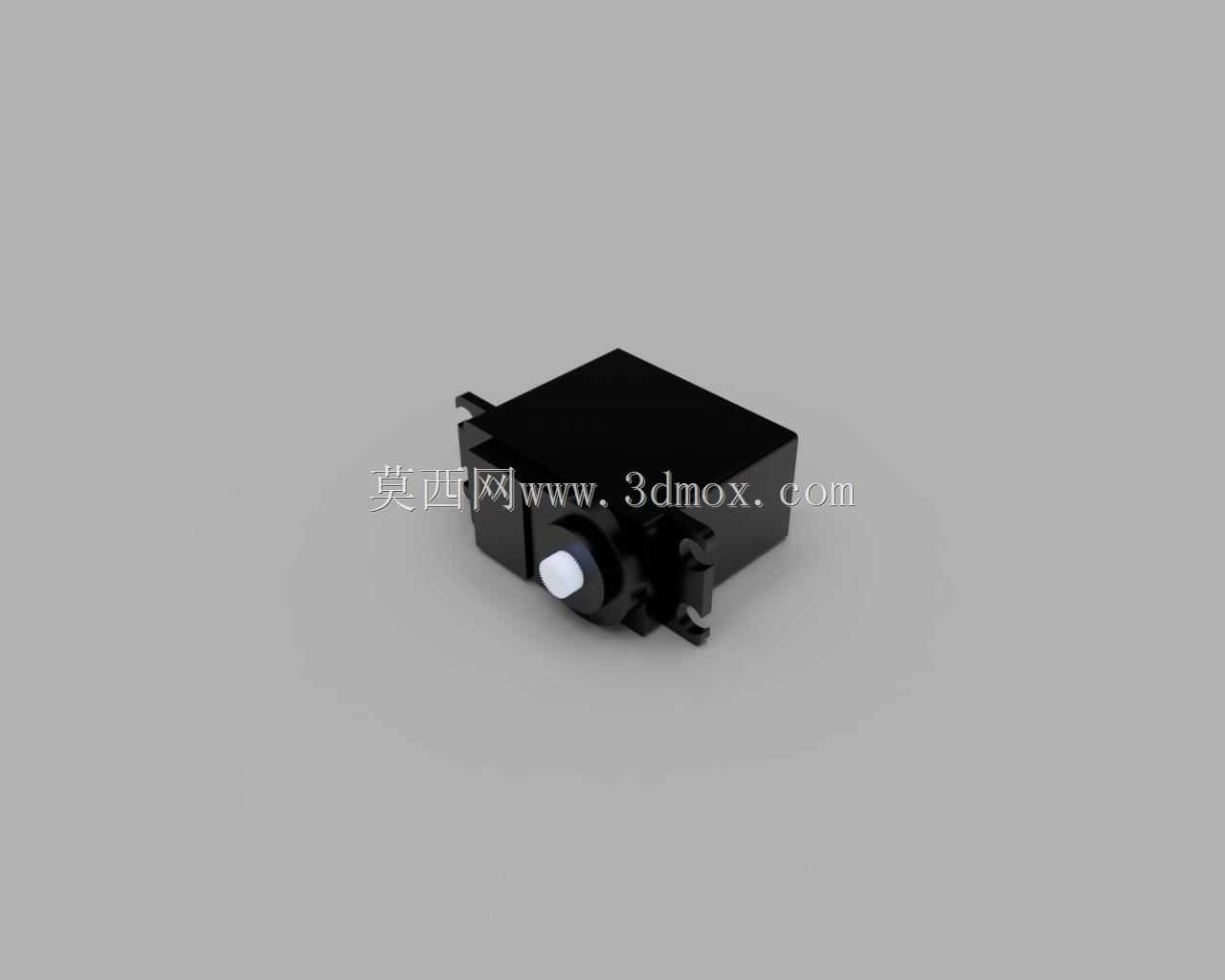

1:1比例数字微伺服电机结构设计

做小型自动化机构、航模、机器人关节选型的时候，很多人会忽略微伺服的安装边界细节，直到打样装配才发现干涉、输出轴啮合错位的问题，这个1:1还原的数字微伺服模型，刚好能解决前期布局阶段的尺寸核对痛点。日常做桌面级机械臂关节、小型云台转向、航模舵面控制、智能小车转向机构、自动售货机货道拨叉驱动这类场景时，微伺服是最常用的执行元件，它不需要额外搭建复杂的驱动电路，通过PWM信号就能精准控制转角，输出扭矩足够带动轻负载做定角度摆动，比搭建步进电机加减速箱的方案体积小很多，集成度更高。这个模型完全按照实物等比例复刻，首先还原了外壳的安装凸耳结构，两侧的固定耳带标准安装孔位，做安装板设计的时候可以直接匹配孔距，不用再反复核对实物样本的安装尺寸，凸耳的避让槽也做了精准还原，避免装配时螺丝头和壳体干涉。输出端的齿盘结构完全还原实物的花键参数，搭配舵盘的时候可以直接匹配啮合尺寸，不会出现建模时齿形不对、装配后舵盘偏心的问题，输出轴的伸出长度、轴肩定位尺寸都和实物一致，做外接执行件的连接结构时，可以直接参考这个尺寸设计配合公差，不用反复调整轴向间隙。壳体的外形棱角、侧面的走线槽位置也做了还原，做整机布线布局的时候，可以提前预留出线空间，避免走线和周边结构件挤压磨损。设计这类微伺服模型的时候，首先要保证安装基准的准确性，固定孔的中心距、输出轴相对于安装面的高度坐标是核心尺寸，这两个尺寸如果有偏差，整个装配体的布局都会出错；其次是输出端的连接结构，花键的齿形、节圆直径、定位端面的平面度都要和实物一致，不然配套的舵盘、摇臂装上去会出现旷量或者装不到位的问题；最后是壳体的外轮廓边界，尤其是两侧凸耳的突出长度、尾部的出线端凸起尺寸，这些地方是最容易和周边结构产生干涉的位置，建模时完全按照实物扫描的点云数据做曲面拟合，保证外轮廓的尺寸公差控制在0.1mm以内，完全满足结构布局的精度要求。实际选型应用的时候，这类数字微伺服相比模拟舵机，控制精度更高，死区更小，不会出现小幅抖动的问题，适合对定位精度有一定要求的轻载摆动场景，模型里还原的内部腔体占位尺寸，也能帮助工程师在做密封外壳、防尘罩设计的时候，准确预留容纳空间，不用额外放大安装腔体的尺寸，让整体结构更紧凑。
