双舵机云台伺服控制执行机构设计

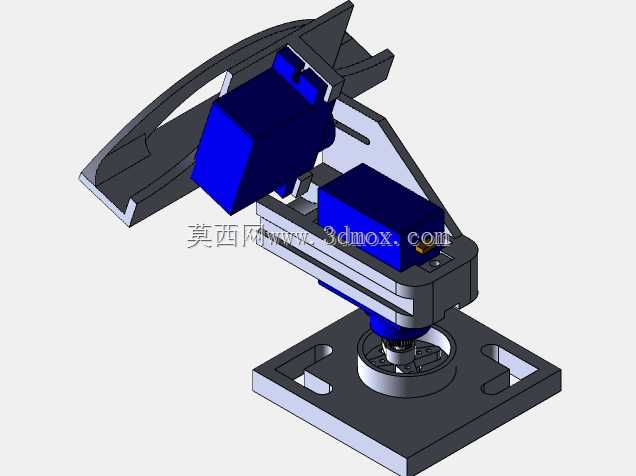

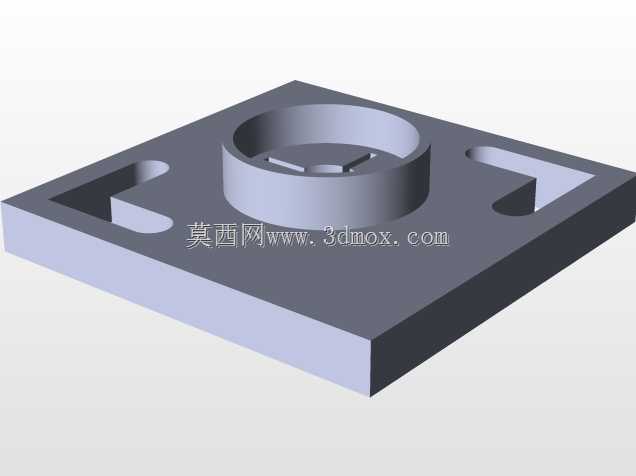

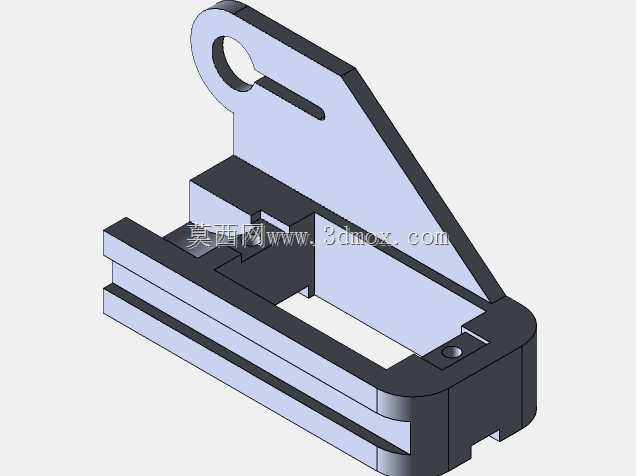

这套双舵机驱动的云台执行结构，主要面向小型伺服控制场景的角度调节需求，常见于桌面级视觉检测工位的镜头姿态调整、小型激光指向模组的方位俯仰控制、教学类机器人的末端执行器姿态调节场景，也可适配小型传感器的多角度扫查安装需求。结构整体采用分层堆叠的设计思路，底部为方形安装基座，基座上预留四个对称的长圆形安装腰孔，可兼容不同孔距的安装面，安装时无需严格对齐孔位，能通过腰孔余量调整安装位置，降低现场安装的对位精度要求，基座中心设置回转支撑结构，承载水平方向舵机的输出扭矩，避免舵机输出轴直接承受径向载荷，延长舵机使用寿命。水平回转舵机嵌装在中层支架的安装槽内，支架采用半包式结构包裹舵机主体，既对舵机形成周向限位，防止舵机工作时发生周向窜动，也能通过支架的结构强度分担部分冲击载荷，中层支架通过轴承结构与底部基座连接，回转过程中摩擦阻力小，角度控制精度更稳定。俯仰方向舵机安装在上层摆动支架上，上层支架通过铰接结构与中层支架连接，可实现一定角度范围内的俯仰摆动，两个舵机的走线均通过支架内部预留的线槽排布，避免线缆外露在运动路径上，防止云台转动过程中线缆被拉扯、磨损。设计过程中优先考虑舵机的安装兼容性，舵机安装槽的尺寸匹配常用的9g微型舵机与标准小型舵机的安装孔位，更换不同扭矩的舵机时无需重新加工支架，仅需调整安装紧固件即可。结构的运动边界经过校核，水平方向可实现近180度的回转范围，俯仰方向可实现上下各45度的摆动角度，运动过程中支架各部件无运动干涉，两个舵机的输出轴均通过联轴器与支架连接，传动间隙小，角度回差控制在较小范围内，能满足微控制器发出的精准角度控制指令。整套结构的零部件多采用薄壁加筋的设计方式，在保证结构刚性的前提下尽可能降低整体重量，减少舵机的负载扭矩，提升动态响应速度，安装基座的厚度经过核算，能保证云台在最大负载工况下不会出现倾覆问题，支架的铰接位置采用耐磨材质的衬套，长期往复转动也不会出现明显的磨损间隙，维持长期的控制精度。
