小型直流伺服舵机结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:288191
  • 小型直流伺服舵机结构设计方案
  • 小型直流伺服舵机结构设计方案
  • 小型直流伺服舵机结构设计方案
  • 小型直流伺服舵机结构设计方案
  • 小型直流伺服舵机结构设计方案

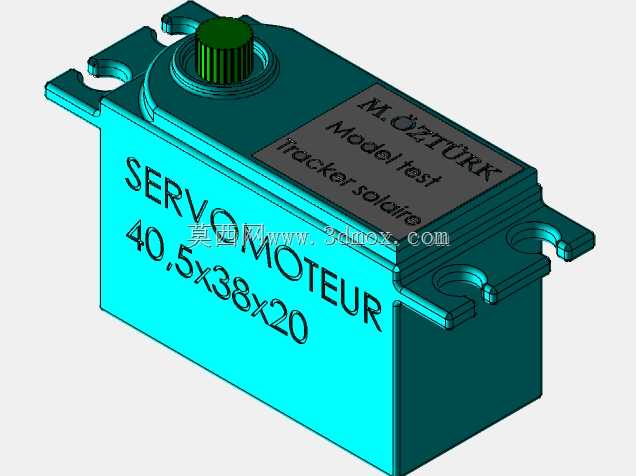

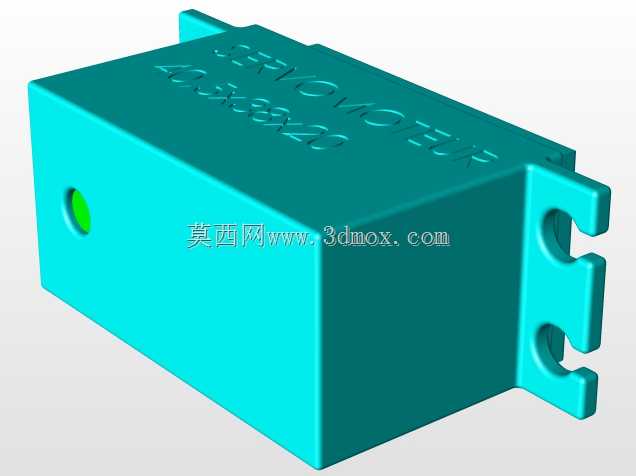

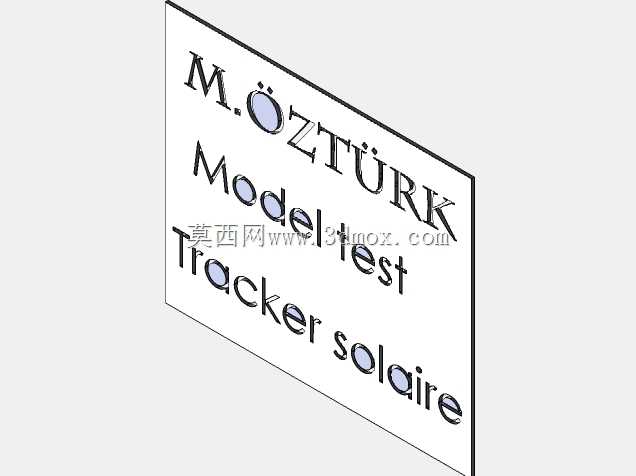

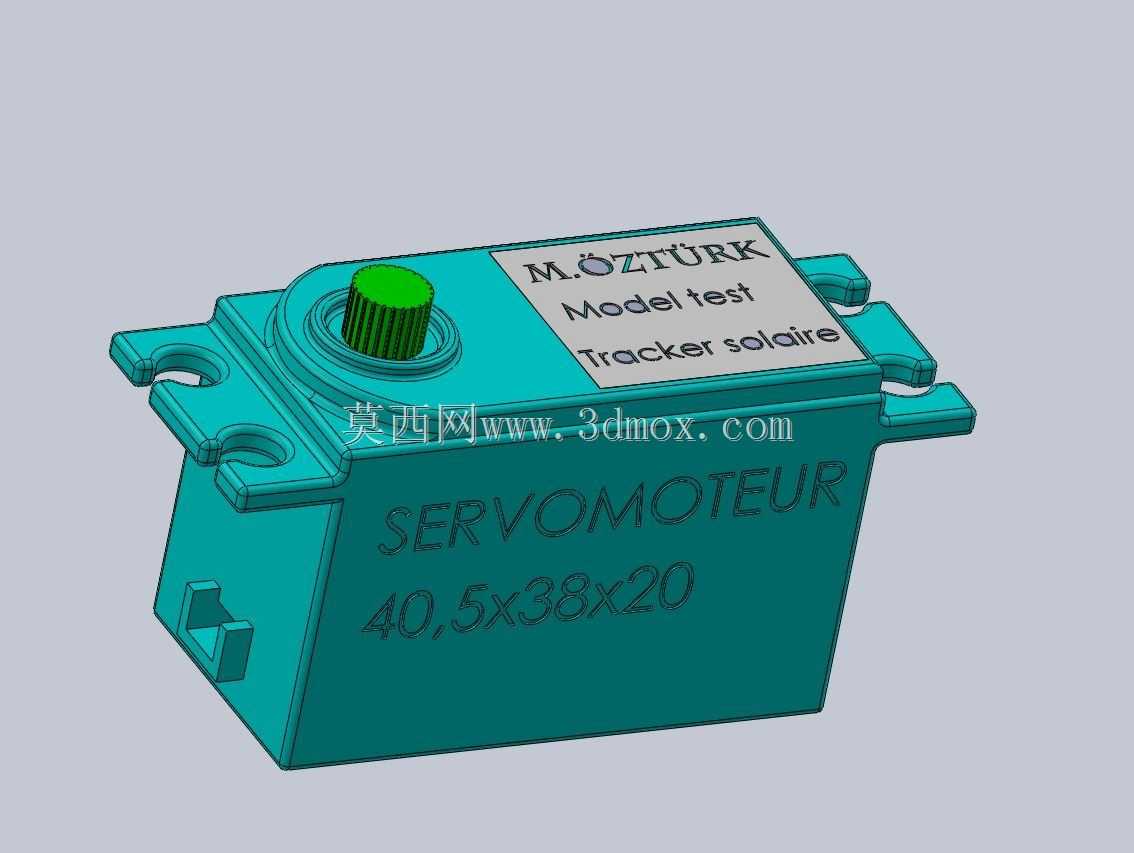

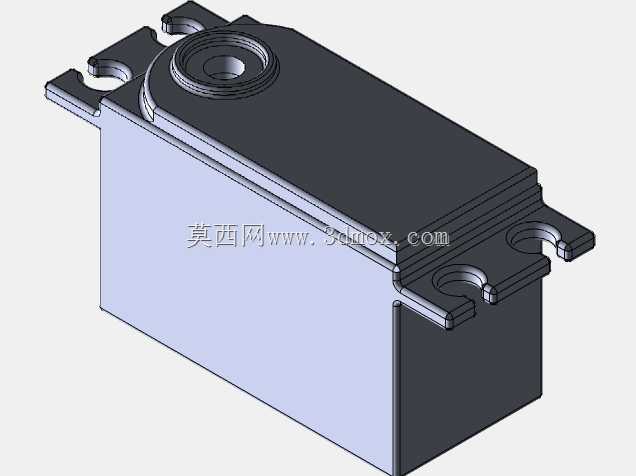

这款小型伺服执行元件的三维结构,是面向小型太阳能追踪装置、航模舵面控制、小型自动化点位驱动场景开发的动力输出部件,从结构设计阶段就兼顾了紧凑安装空间下的输出扭矩需求与安装便捷性。整体外形尺寸控制在40.5mm×38mm×20mm的边界内,外壳采用一体式注塑成型的腔体结构,侧壁预留的安装凸耳开有标准通孔,可直接通过螺栓固定在设备安装基板上,不需要额外设计转接支架,能大幅压缩配套设备的结构设计周期。顶部的输出轴采用滚花纹理设计,既可以直接套装摇臂传递扭矩,也能通过顶丝锁紧方式连接外接传动件,避免负载工况下出现轴部打滑的问题。从结构布局来看,驱动电路板、减速齿轮组、直流驱动电机全部集成在封闭壳体内,输出轴端的密封台阶可以阻挡日常工况下的粉尘侵入,适配户外小型追踪设备、教学实验装置、桌面级小型自动化设备的使用环境。设计过程中优先考虑了安装兼容性,两侧的安装耳间距匹配市面同规格微型舵机的通用安装尺寸,用户在做设备迭代替换时不需要重新调整安装位的孔位坐标,可直接完成替换适配。壳体表面的标识区域预留了参数标注位,生产阶段可直接丝印型号、适配电压、输出扭矩等核心参数,方便现场安装调试时快速识别部件规格。输出轴的伸出高度经过反复校核,既保证外接摇臂有足够的转动空间不会剐蹭壳体顶面,也不会因为轴伸过长导致整体安装高度超出小型设备的空间限制。腔体内部的齿轮组安装位做了定位筋设计,装配时不需要额外做位置校准,可直接将减速齿轮组依次卡入定位槽,提升批量装配的效率。壳体侧面的走线槽预留位置,可将供电与信号线缆从侧方引出,避免线缆从顶部引出时干涉输出摇臂的转动行程,适配0-180度常规转角的输出需求,在太阳能追踪场景下可带动小型光伏板做角度调整,在航模场景下可控制舵面偏转,在小型自动化点位驱动场景下可完成挡板、料门的开闭动作,多场景适配性较强。
