竞赛机器人前置传动系统结构设计方案

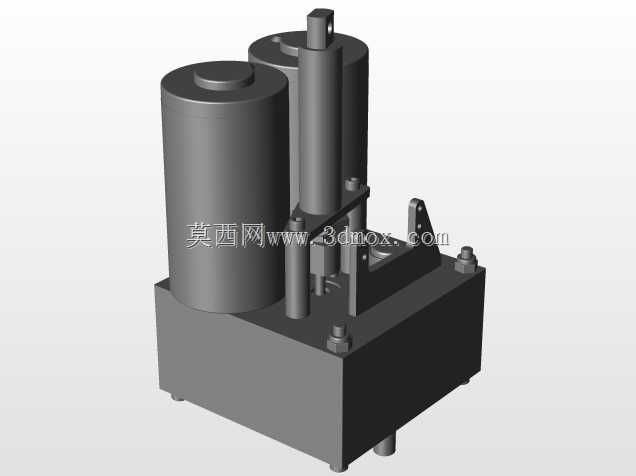

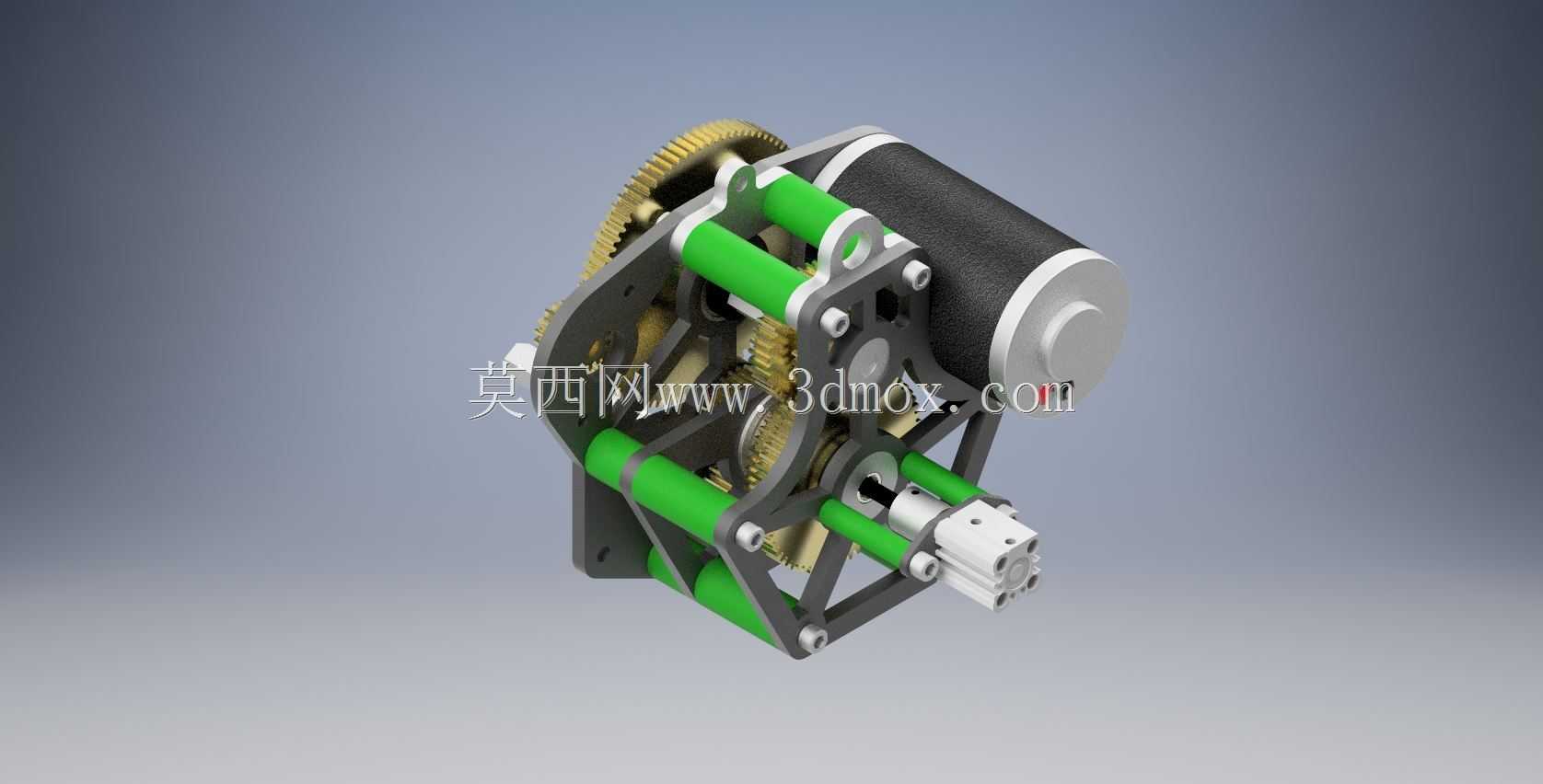

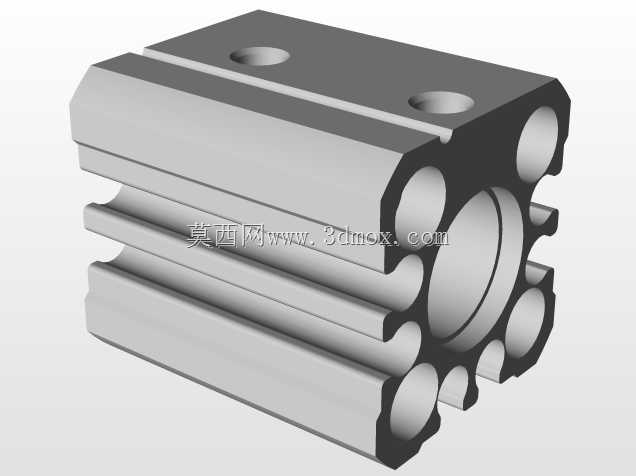

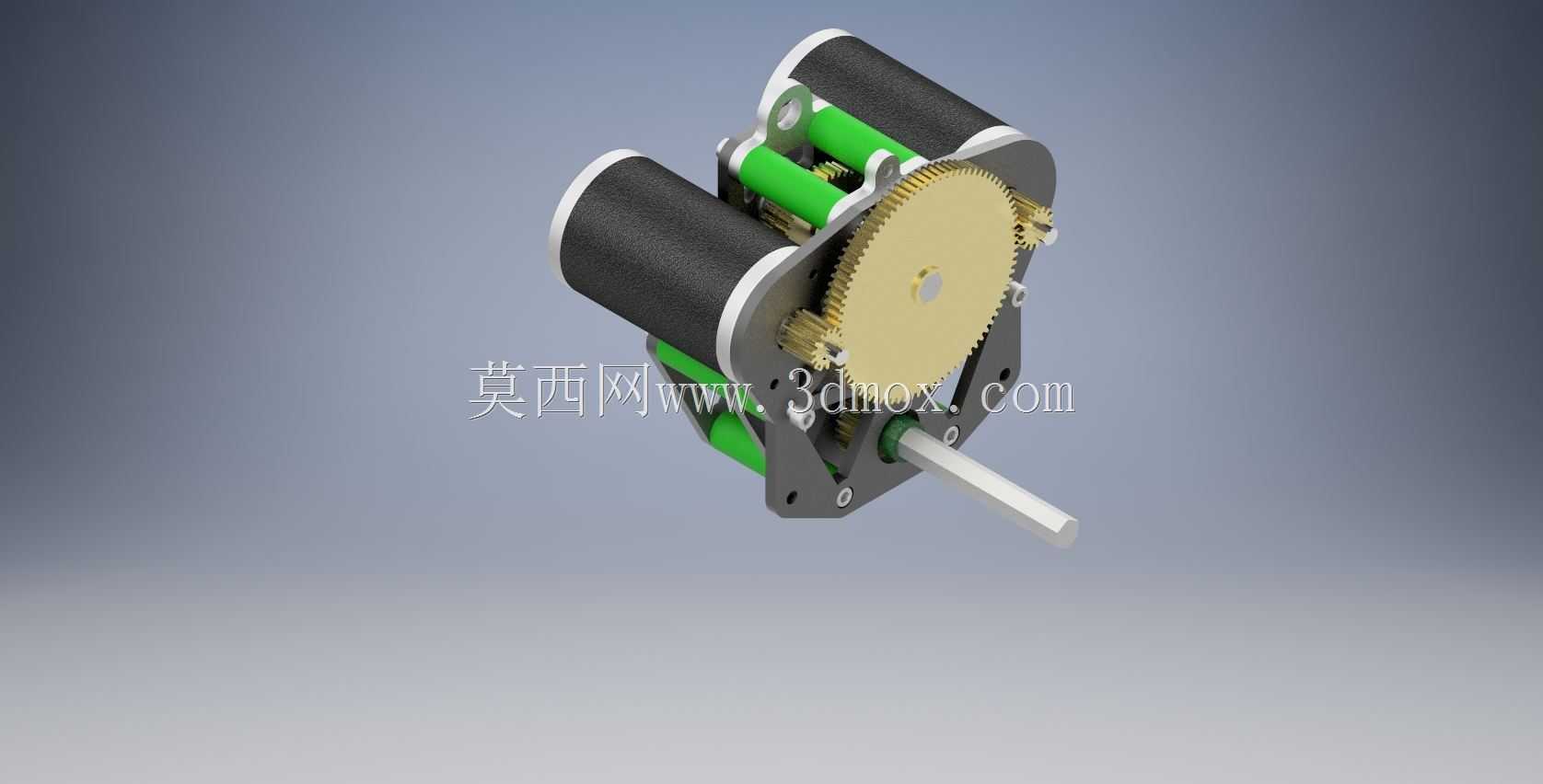

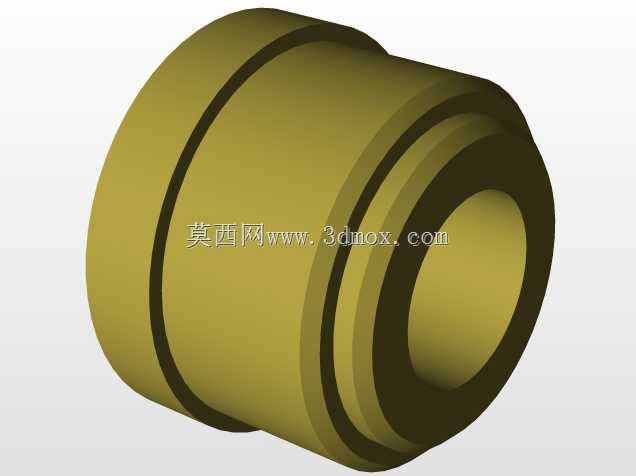

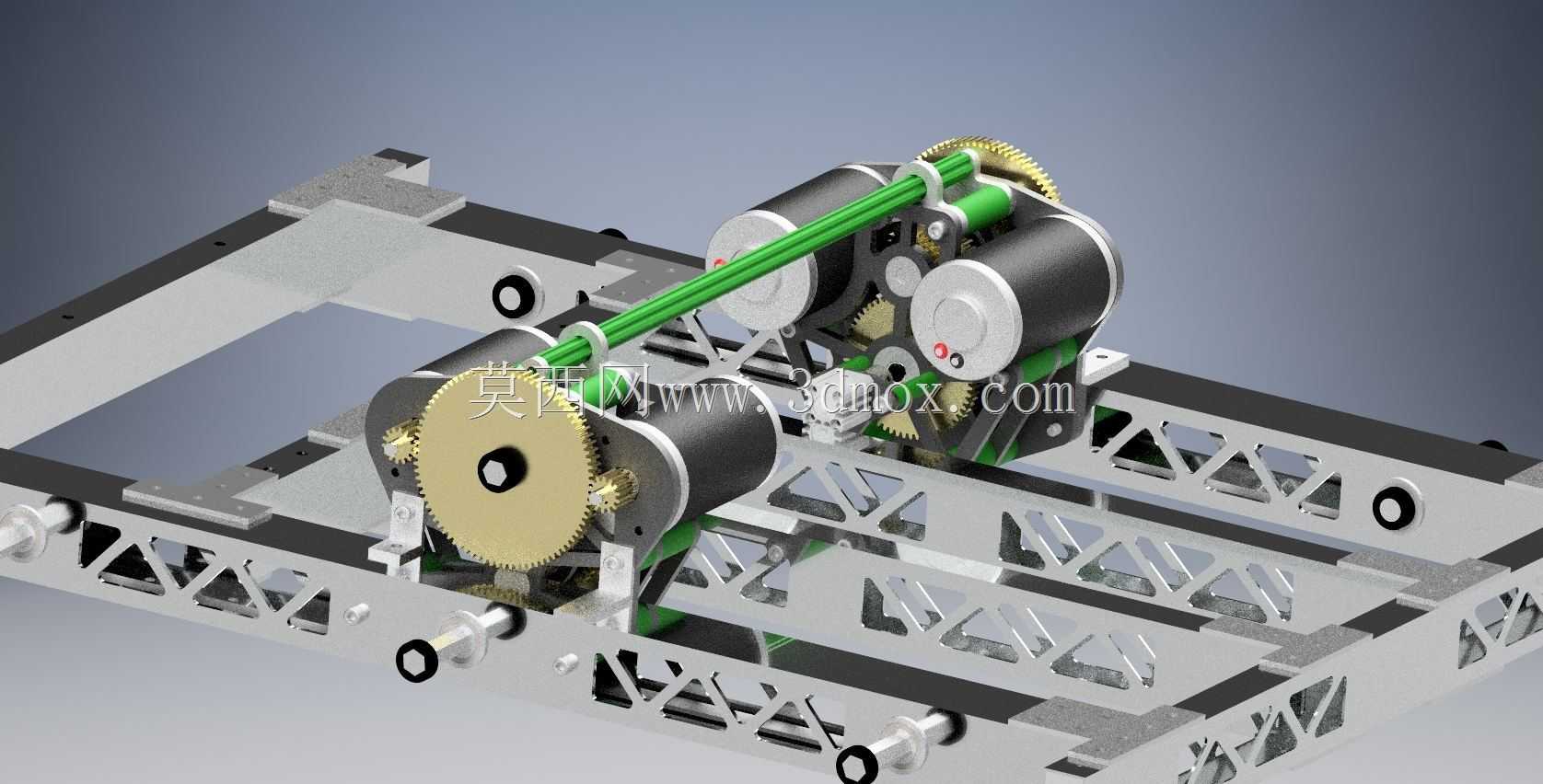

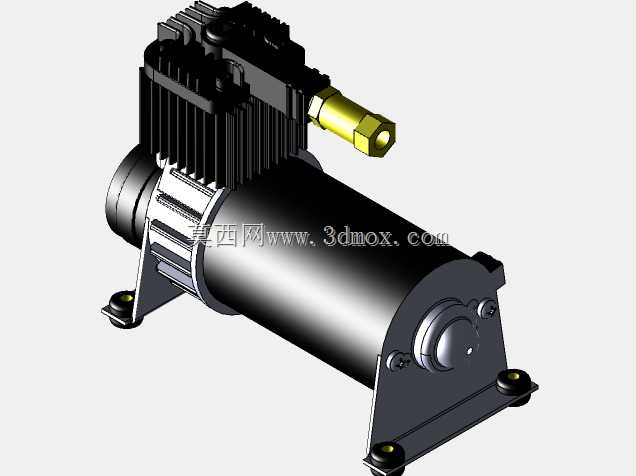

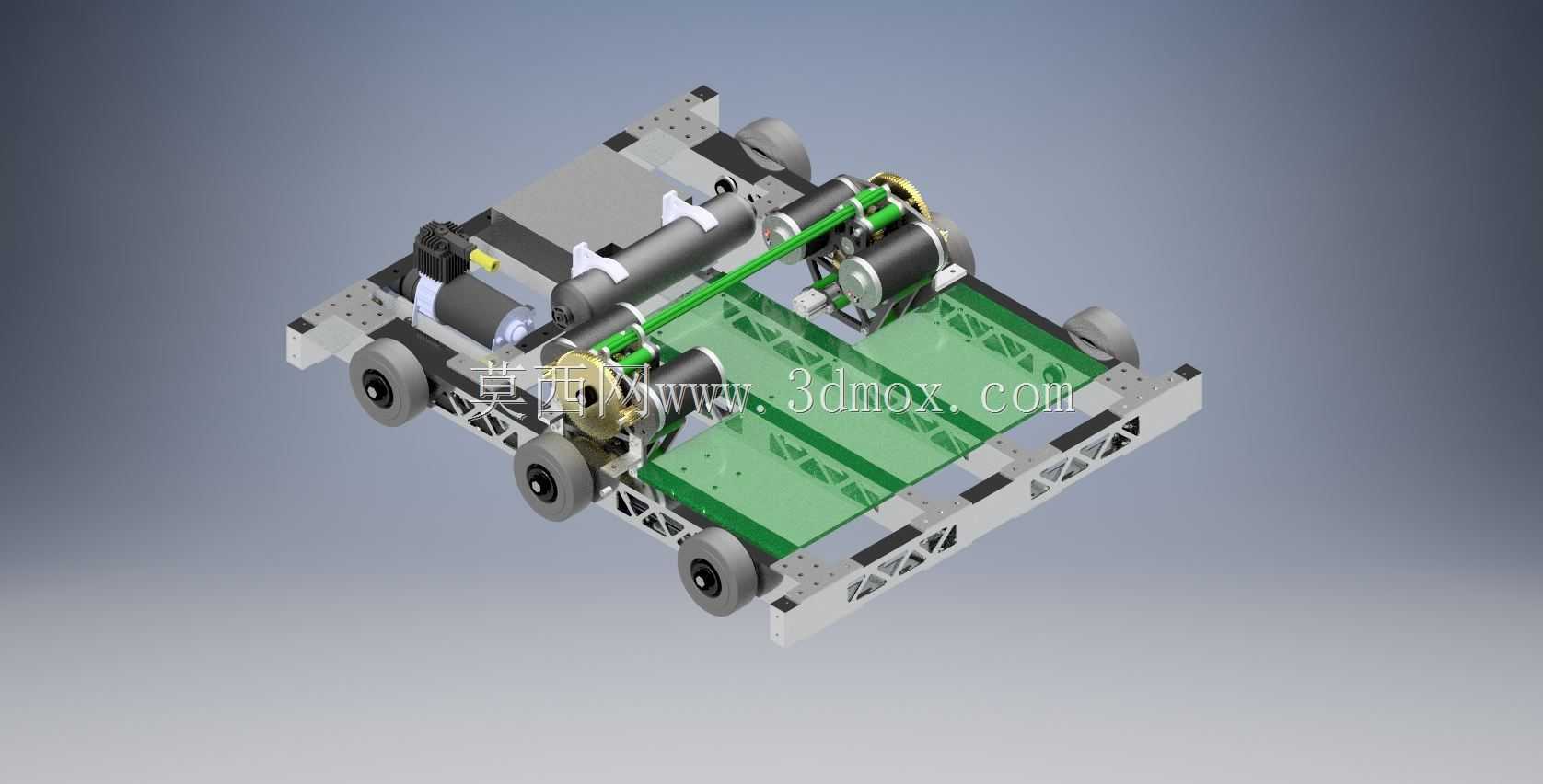

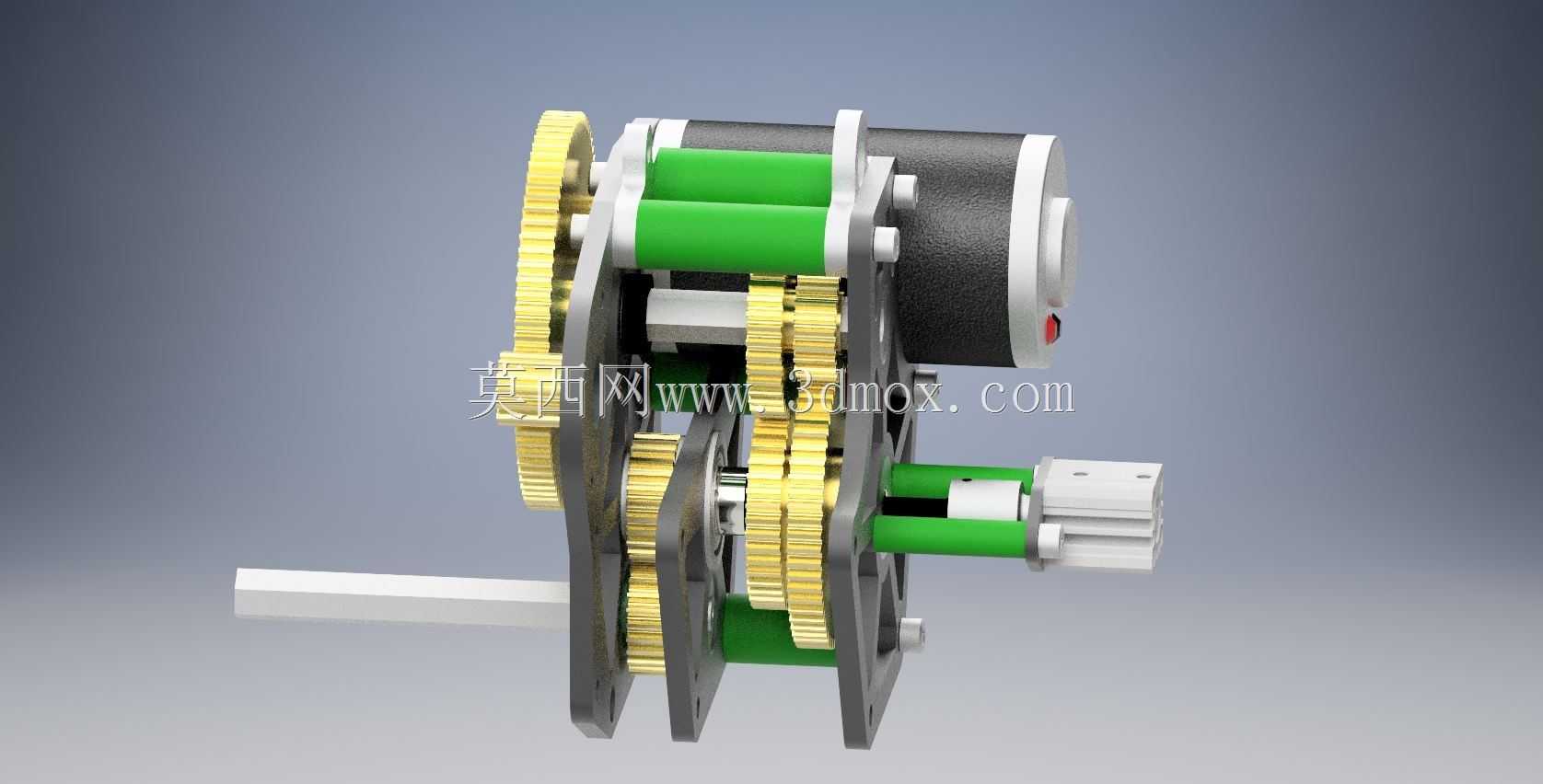

这套轮式移动底盘的前置传动结构，主要面向竞技类机器人的对抗、任务执行场景设计，核心作用是为底盘行走提供稳定的动力输出与多档位扭矩适配，满足竞赛场景下急加速、越障、高速冲刺等多工况的动力切换需求。整套传动采用双CIM齿轮箱倒置布置的方案，没有选用常见的链条传动结构，而是搭配正时皮带作为一级动力传递路径，从根源上降低了链条传动张紧维护频繁、高速下跳齿的风险，适配竞赛场景下高负载、高转速的动力输出特性。齿轮箱设定了两档传动比，分别对应大扭矩低速越障、高转速平地冲刺的工况需求，换挡机构采用球式换挡结构，换挡拨叉的行程经过反复校核，确保挂挡到位无脱档风险，换挡执行端的安装位预留了标准舵机接口，可直接适配常规竞赛用数字舵机完成换挡动作。动力输出端的链轮选用24齿HTD规格，匹配5mm节距的同步带，传动布局设置在2x2规格的铝框内部，铝框采用1/4规格铆钉完成箱体与铝框的拼接装配，相比螺栓连接能进一步降低整体结构重量，同时保证框架的抗扭刚度，应对对抗场景下的侧向冲击。电气部件的走线槽沿绿色绝缘铭牌的侧边布置，铭牌清晰划分了各电气模块的安装区域，避免动力线与信号线交叉干扰，换挡变速箱的安装位完全兼容Vex Robotics提供的标准模组尺寸，无需额外加工转接板即可完成装配。整套传动结构的安装边界充分考虑了底盘的轮距与离地间隙，驱动轮的安装座预留了不同直径轮组的调节孔位，可根据场地摩擦系数更换不同规格的行走轮，结构前端、后端均预留了全向轮的安装接口，可根据任务需求选择是否加装辅助轮实现零半径转向。设计过程中对传动路径的同轴度做了反复校核，齿轮箱输入轴与电机输出轴的同轴度公差控制在0.1mm以内，避免高速运转下的轴系偏磨，正时皮带的张紧轮采用偏心可调结构，可在不拆解主体框架的前提下完成皮带张紧度调节，降低赛场维护的时间成本。框架结构没有采用常规的8020铝型材板材，而是选用镂空铝框搭配加强筋的结构，在保证整体结构刚度的前提下进一步降低自重，给上层任务执行机构预留更多的重量配额。需要注意的是，模型中搭载的压缩部件仅为尺寸示意，实际选型时需根据真实压缩机的安装孔位调整固定支架，齿轮箱的迭代版本可根据实际传动效率需求调整齿轮模数，进一步优化传动噪音与承载能力。
