FTC竞赛用双电机轻量化齿轮箱结构方案

这款双电机齿轮传动结构，最初面向青少年机器人竞赛场景开发，核心解决传统金属齿轮箱自重偏大、成本偏高、采购周期长的痛点，适配小型移动机器人、桌面级传动演示装置、低负载自动化执行模组的动力传输需求。从实际应用场景来看，这类结构常被用于竞赛机器人的行走驱动、机械臂关节动力输出、小型物料输送辊的动力传递环节，尤其适合对自重有严格限制的移动类设备，能在保证传动扭矩输出的前提下，降低整体动力单元的重量占比，给设备上的其他功能模块预留更多载重余量。

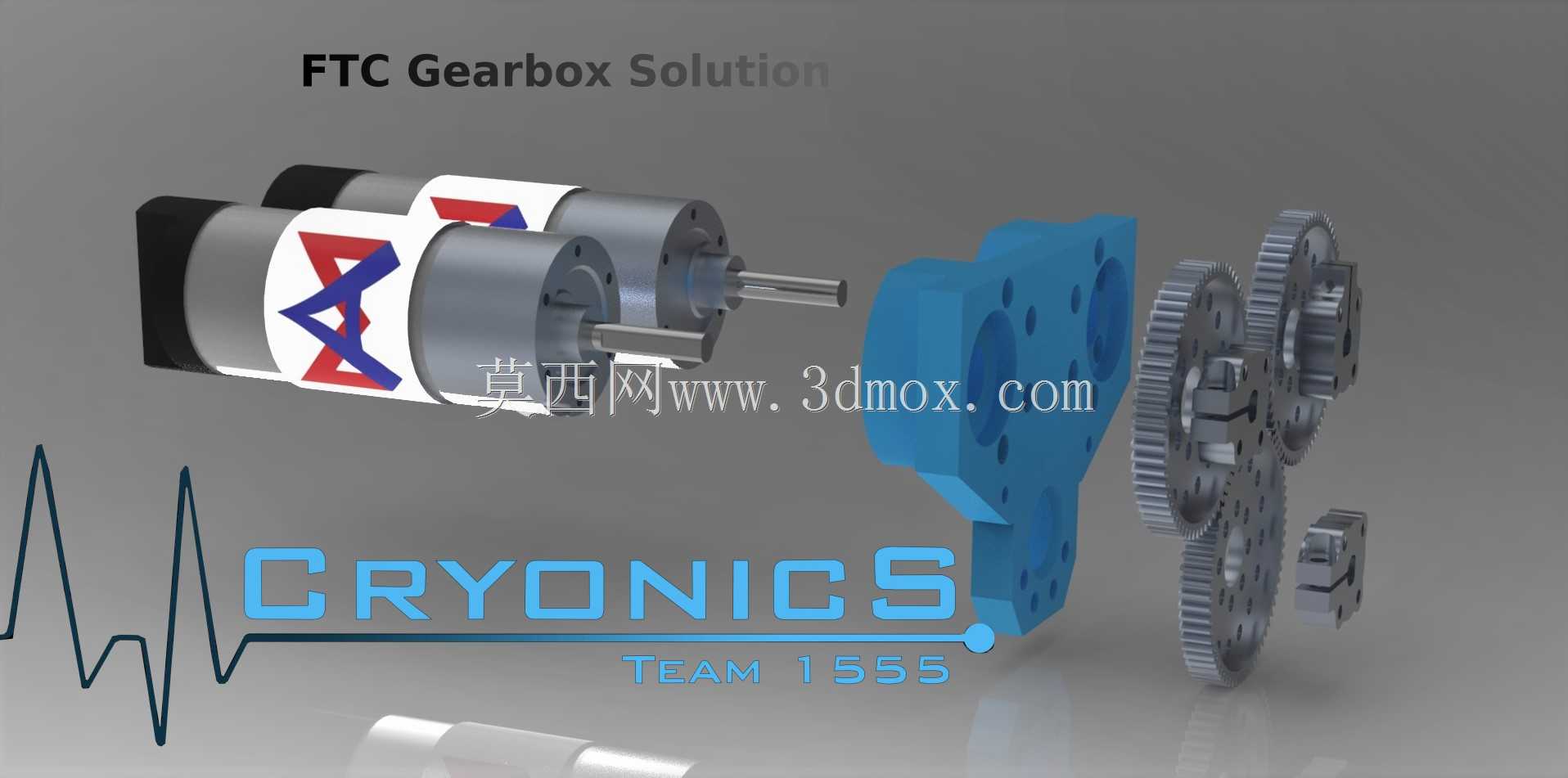

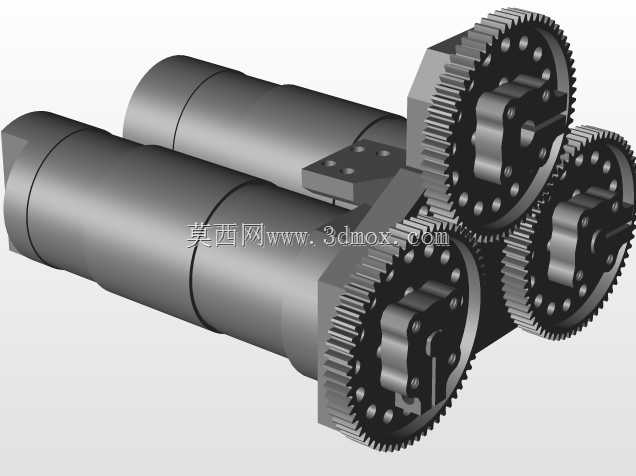

设计思路上，没有沿用传统金属齿轮箱的一体式铸造壳体思路，而是采用分体式蓝色工程塑料壳体结构，将两组直流减速电机的输出端直接对接齿轮组输入端，省去了额外的电机连接法兰结构，既压缩了整体安装空间，也减少了传动链上的连接零件数量，降低了装配复杂度。齿轮组采用平行轴直齿传动布局，各级齿轮的模数选择兼顾了小体积下的齿根强度，能承受双电机同时输出的峰值扭矩，不会出现低速重载工况下的断齿问题；齿轮与轴的配合采用扁位定位，不需要额外的键连接，装配时直接压入即可完成固定，适合小批量快速制作的场景。

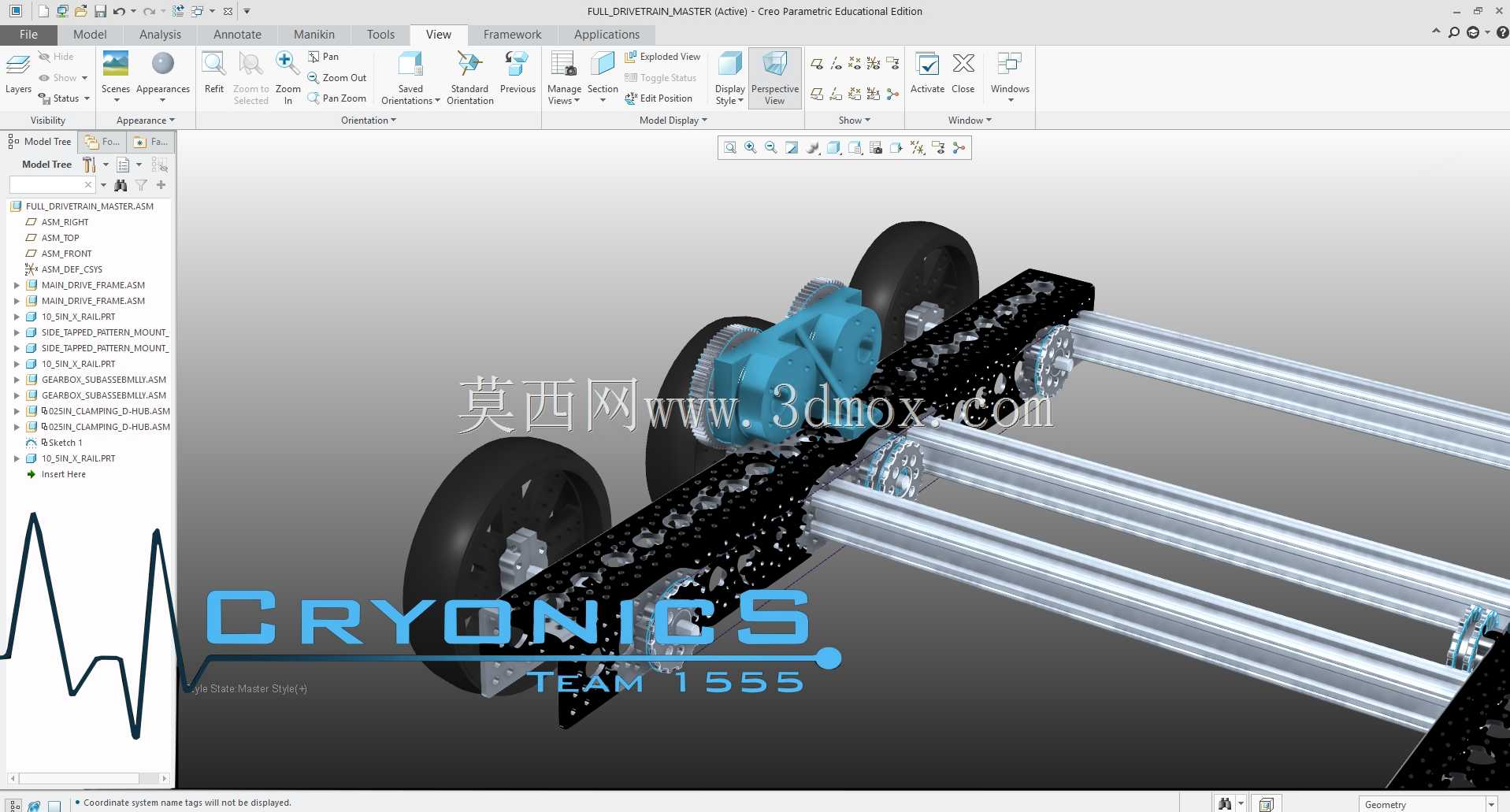

从安装边界来看，整个传动单元的壳体预留了多组沉头安装孔，孔位间距适配竞赛机器人常用的铝型材安装标准，不需要额外制作转接板就能直接固定在设备框架上；电机的接线端朝向壳体外侧预留了足够的走线空间，不会出现安装后导线被齿轮剐蹭的问题。输出轴采用标准直径的金属圆轴，轴端预留了安装轮组、联轴器的定位平面，能直接适配市面上常见的机器人行走轮、同步带轮的安装孔径，不需要二次加工轴径。

实际使用中，这套结构的传动效率比同规格的塑料行星齿轮箱更高，双电机输入的设计也能在单电机出现故障时，保留一半的动力输出，不会让设备直接失去行动能力，这点在对抗类机器人竞赛场景中尤为实用。壳体的镂空设计既减轻了自重，也能让齿轮啮合过程中产生的磨屑直接排出，不会堆积在壳体内加剧齿轮磨损，日常维护只需要定期打开壳体清理齿面即可，不需要复杂的保养流程。
