农业PTO配套半自动变速传动结构

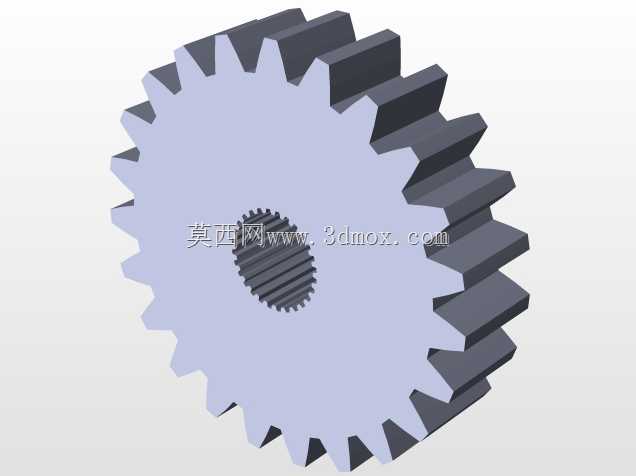

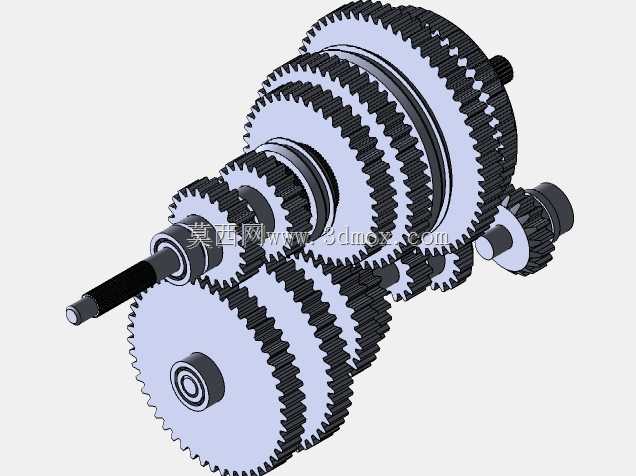

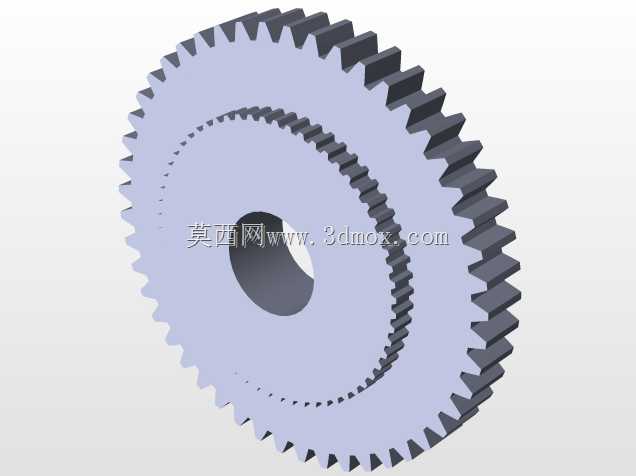

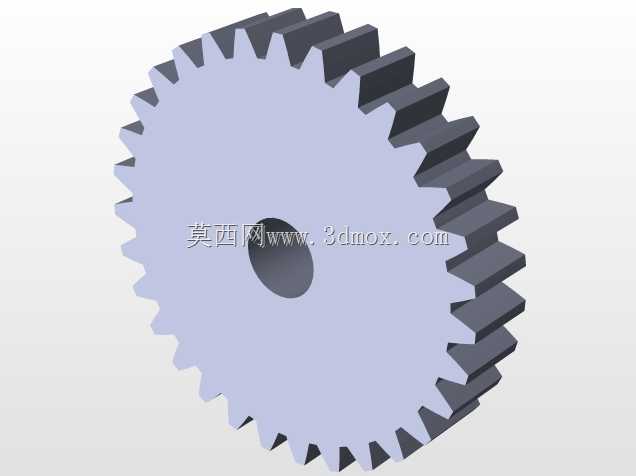

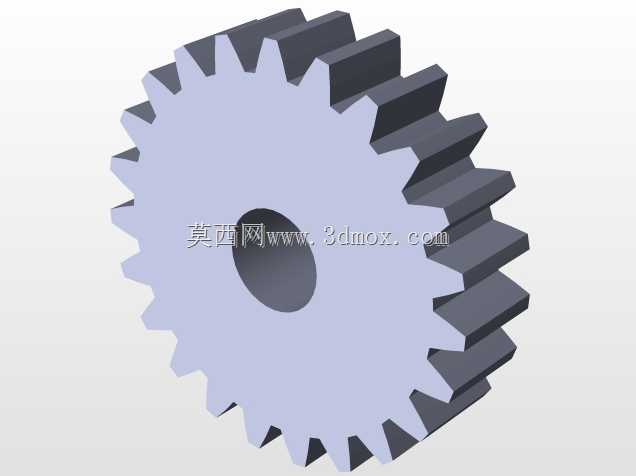

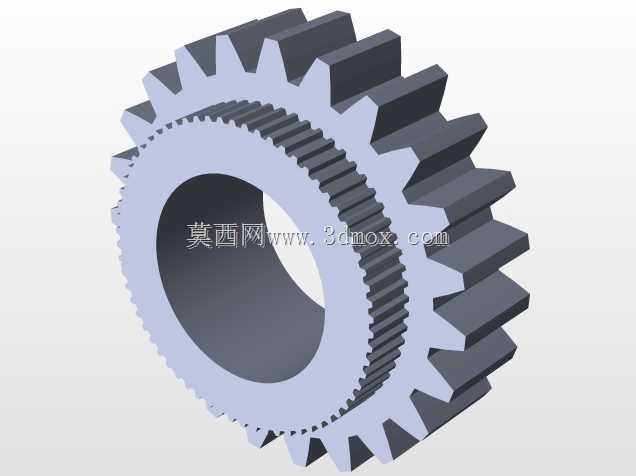

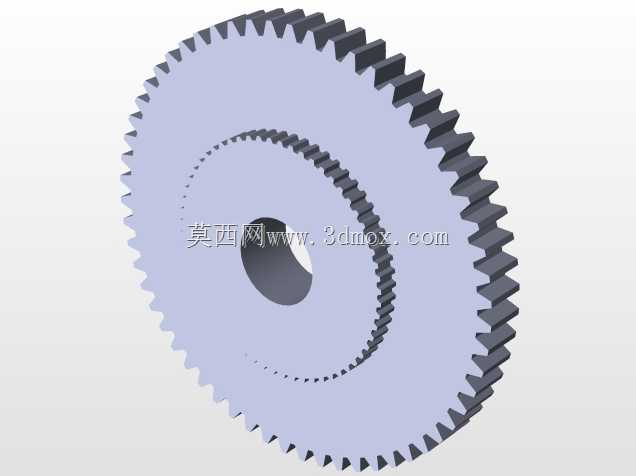

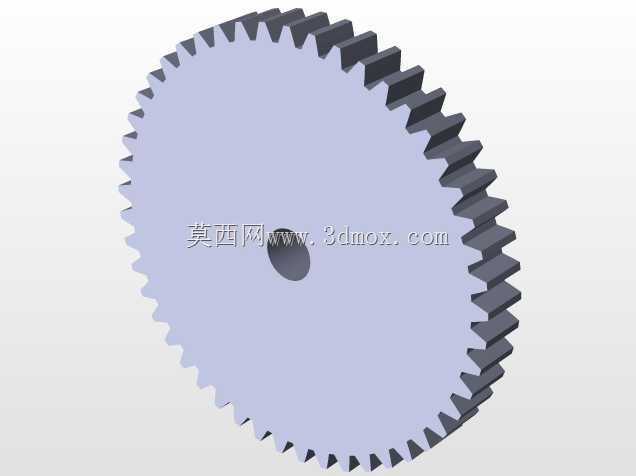

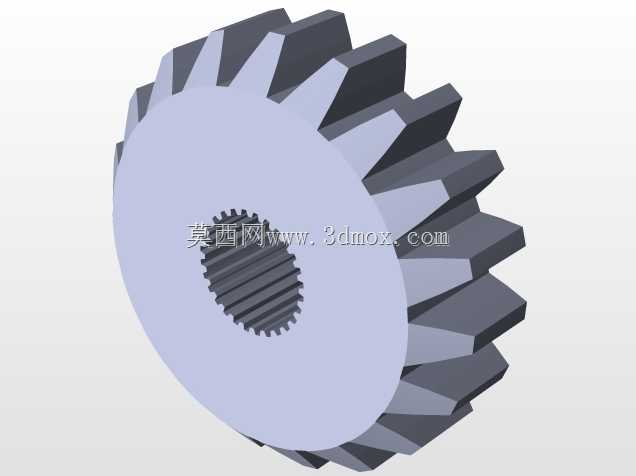

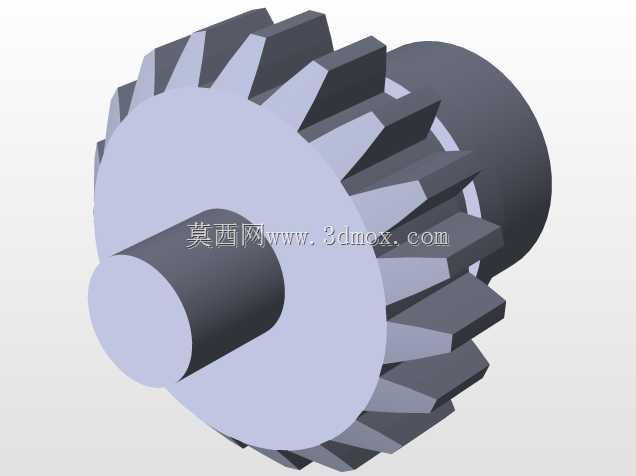

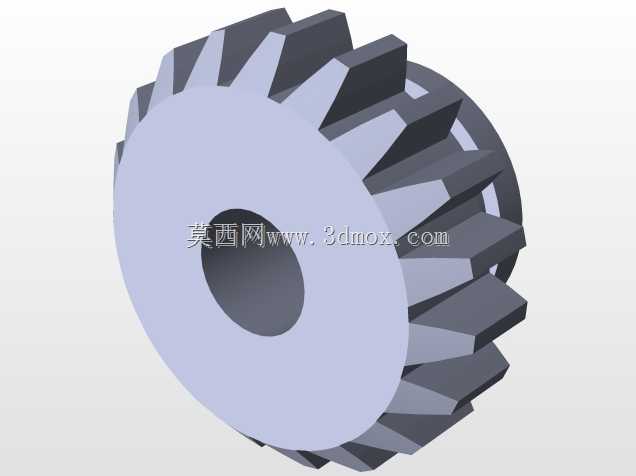

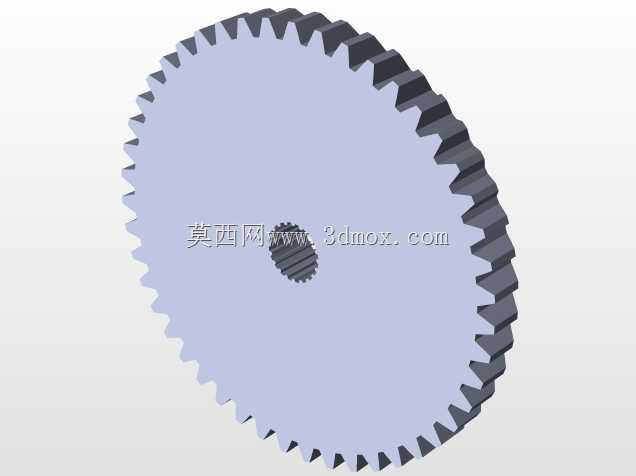

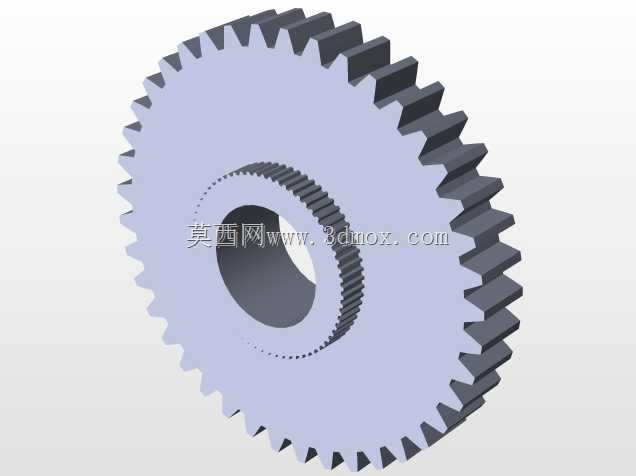

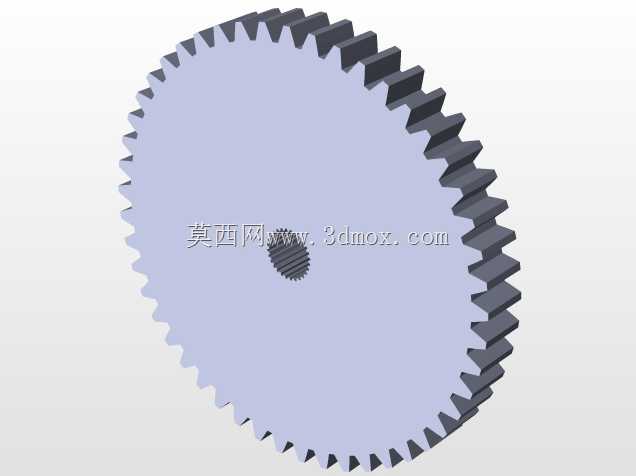

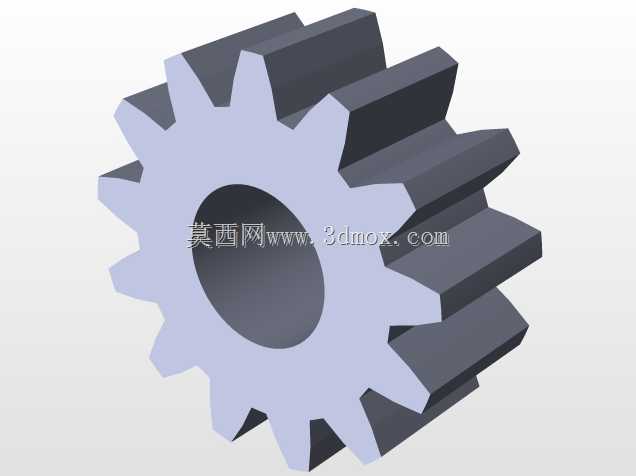

这套变速传动结构主要适配搭载动力输出轴的农业作业设备，解决田间作业场景下动力输出端与作业机具输入端的转速、转向不匹配问题。实际田间作业中，不同农机具对输入轴的布置要求差异极大，比如旋转割草机需要动力输入轴与PTO轴呈垂直布置，部分宽幅作业机具则需要动力从机具一侧水平延伸至另一侧，常规直连传动无法适配这类复杂的动力传递需求，这套变速结构正是针对这类场景做的定向设计。从结构布局来看，整体采用平行轴多齿轮啮合的排布方式，多组不同模数、齿数的圆柱齿轮分层叠装在两根平行布置的传动轴上，通过滑移齿轮的轴向位移实现不同齿数副的啮合切换，以此获得不同的传动比，匹配不同作业工况下的转速与扭矩输出需求。设计阶段优先考虑了农业作业的大负载冲击特性，所有啮合齿轮均采用加厚齿宽设计，齿部做了修缘处理，降低田间作业时带载换挡的齿面冲击，避免打齿故障。轴系两端采用深沟球轴承做径向支撑，输入轴端伸出长度预留了标准PTO连接法兰的安装空间，输出端预留了不同方向的动力接口，可根据机具需求选择水平侧出或垂直输出的连接位，无需额外加装转角传动箱。安装边界方面，整体结构采用紧凑式排布，齿轮组的最大回转直径控制在合理范围内，避免与农机具的机架、护板产生干涉，轴系的中心距按照通用农业PTO的安装尺寸做了匹配，可直接替换多数现有农机的原厂变速组件，无需对机架做大规模改孔焊接。齿轮啮合的侧隙按照重载传动的标准预留，既保证传动过程中不会因热胀出现卡滞，也能控制传动过程中的回差，避免带载作业时出现传动顿挫。换挡拨叉的安装位做了定位卡槽设计，装配时无需反复调整拨叉位置即可保证齿轮啮合到位，降低现场装配的调试难度。所有轴端的密封位都预留了标准油封的安装槽，可适配农业作业时的多尘、多泥水工况，避免泥沙进入轴承位造成磨损。
