多自由度激光切割加工四足行走机器人结构

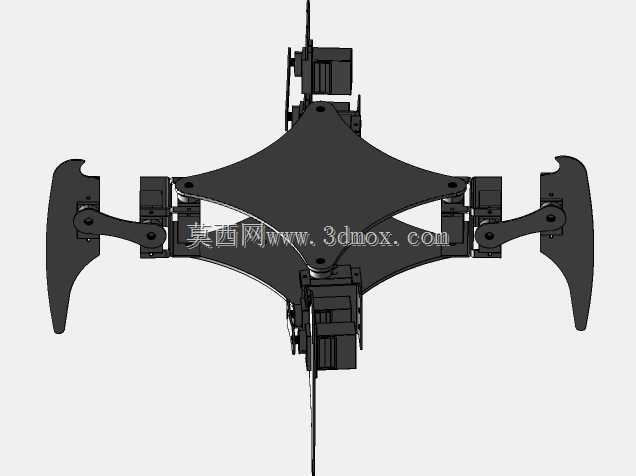

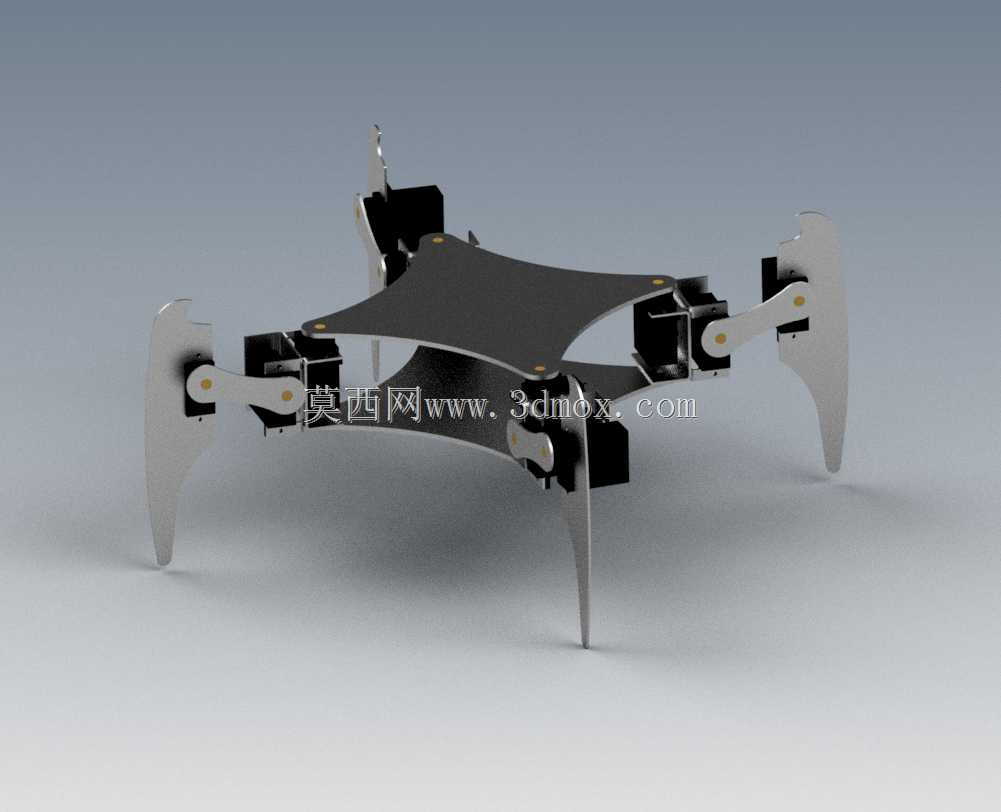

这款足式移动机构的单腿配置3个转动自由度，可完成足端空间内的任意轨迹规划，适配非结构化地形的行走需求，常见于教学实训平台、小型巡检设备原型、特种作业探测载体的开发场景，相比轮式、履带式移动结构，它能跨越高度不低于自身机身厚度1.2倍的障碍物，在台阶、碎石路面、狭窄管道入口等复杂通行场景下的通过性优势明显。设计阶段优先考虑加工落地的便捷性，所有结构件均采用等厚度板材拼接方案，无需复杂的曲面加工工序，板材件可直接通过激光切割下料后完成装配，也可适配FDM类型的熔融沉积3D打印工艺制作，单件加工周期可控制在4小时以内，适合高校机器人创新赛事、个人创客项目的快速原型验证。机身主体采用对称式X型布局，四个机械腿均匀分布在机身四个端点位置，这种布局能让整机重心始终落在四条腿的支撑多边形范围内，静态放置时的抗倾覆角度可达27度，动态行走过程中通过对角腿交替摆动的步态规划，可实现稳定的低速向前、转向、原地回转动作，单腿的三个转动副分别对应髋关节前后摆动、髋关节上下抬升、膝关节屈伸动作，舵机安装位直接集成在板材结构的预留槽位内，无需额外设计舵机安装支架，减少了装配环节的零件数量。整机装配完成后的机身最大对角线尺寸控制在300mm以内，足端完全伸展时的整机高度不超过120mm，腿部收缩后的最小收纳高度可压至45mm，能顺利通过高度50mm的低矮缝隙，安装边界上预留了上层搭载平台的固定孔位，可直接固定小型控制板、电池、传感器模块，搭载重量不超过500g时不会影响行走步态的稳定性。结构件之间的转动副采用标准销轴配合铜套的方案，关节处的间隙可通过销轴端部的锁紧螺母调整，既保证转动灵活性，又能避免长期运动后的间隙过大导致的步态偏差，足端采用尖点式设计，接触地面时的压强更大，在光滑硬质地面、软质地毯表面都能获得足够的抓地力，不会出现行走打滑的问题。设计过程中特意规避了非标定制零件的使用，所有紧固件、转动销轴、驱动舵机都采用市面通用标准件，开发者无需单独开模或定制特殊零件，拿到切割好的板材后仅需内六角扳手、尖嘴钳等常用工具即可完成整机组装，组装完成后仅需对每个关节的初始零位进行校准，即可写入基础步态程序实现行走功能，对于刚接触足式机器人开发的结构工程师来说，可直接在该基础结构上修改腿部长度、调整关节转动范围，快速迭代出适配不同场景的定制化四足移动平台。
