教学用螺旋桨桨盘PID控制电路板

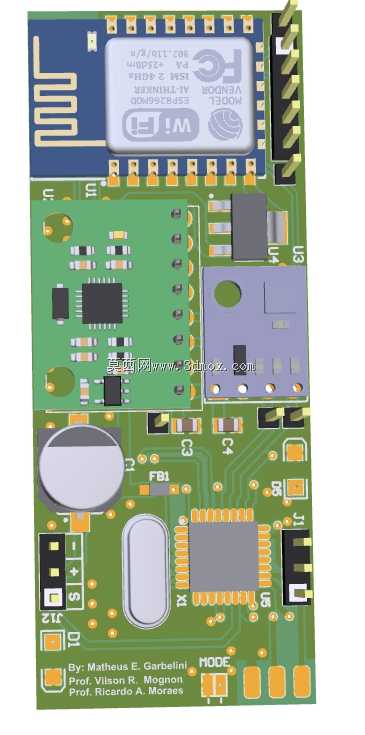

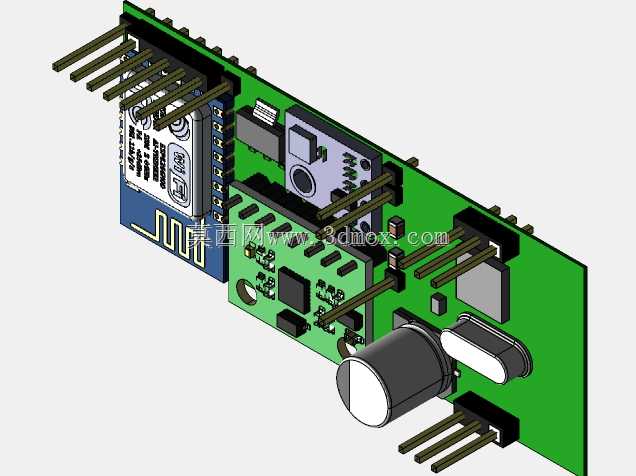

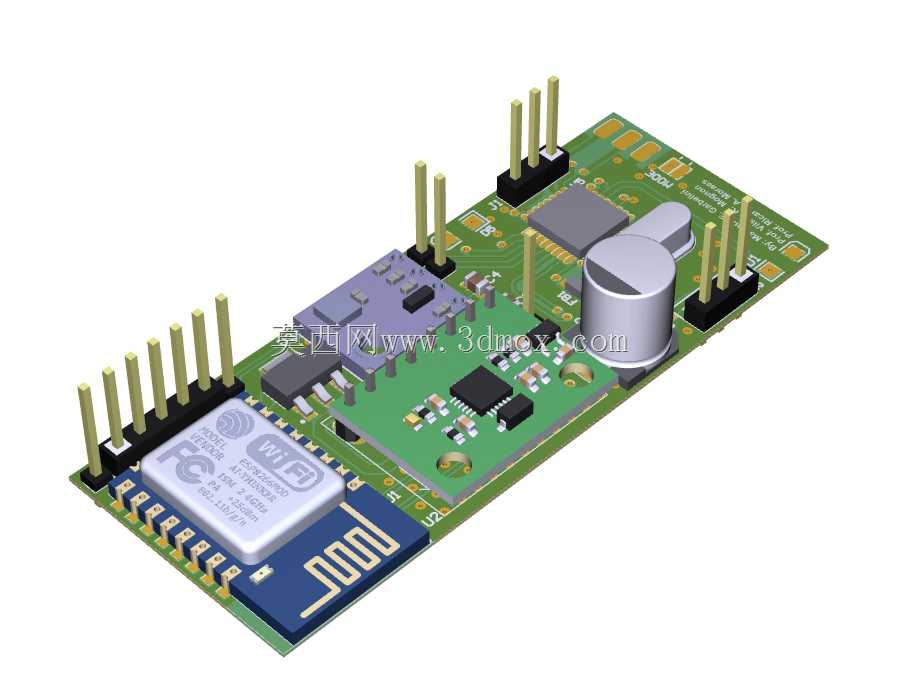

在高校工程实践教学、小型旋翼装置研发验证场景中，这类控制板是支撑螺旋桨姿态闭环调控的核心硬件载体，区别于量产飞控的高度集成化设计，它的设计逻辑完全围绕教学演示、算法验证的需求展开，没有做多余的功能裁剪，能让使用者清晰观察到每部分电路的功能对应关系。板载的WiFi模块承担着和移动终端、桌面端人机交互界面的双向数据传输任务，调试过程中无需外接冗长的串口线缆，就能实时回传桨盘转速、姿态偏移量、PID参数调节反馈等数据，也支持直接通过上位机下发控制指令，调整控制回路的增益参数。板上集成的MPU6050六轴传感器同时采集加速度与角速度数据，作为姿态解算的冗余数据源，避免单一传感器数据漂移导致的控制失稳，在教学演示中可以直观展示冗余传感设计对控制系统可靠性的提升作用。从结构设计维度看，整块电路板的外形尺寸严格控制在71.2mm×28.4mm的狭长区间内，这种尺寸规划是为了适配小型螺旋桨实验台的安装空间，板边预留的排针接口采用等间距排布，既可以直接插装在实验台的预设底座上，也能通过杜邦线外接拓展模块，安装边界没有设计突出的异形结构，不会和桨叶旋转区域、实验台固定支架产生运动干涉。电路布局上，功率驱动区域和信号采集、通信区域做了清晰的分区隔离，大电流走线做了加宽处理，避免电机驱动时的电流波动干扰传感数据采集和WiFi通信稳定性，电容、接插件等易损元件都布置在板卡边缘，方便后期教学过程中的元件更换与故障排查，圆柱形的滤波电容布置在板卡中部靠近电源输入的位置，尽可能缩短供电路径，减少电源纹波对控制回路的影响。对于三维建模从业者而言，还原这类板卡模型时，不仅要准确复刻每个元件的外形尺寸、安装位置，还要结合实际安装场景预留足够的装配间隙，排针的伸出长度、元件的高度差都要和实物保持一致，才能保证后续做装配干涉检查、结构适配设计时的参考价值，避免出现模型和实物安装不匹配的问题。
